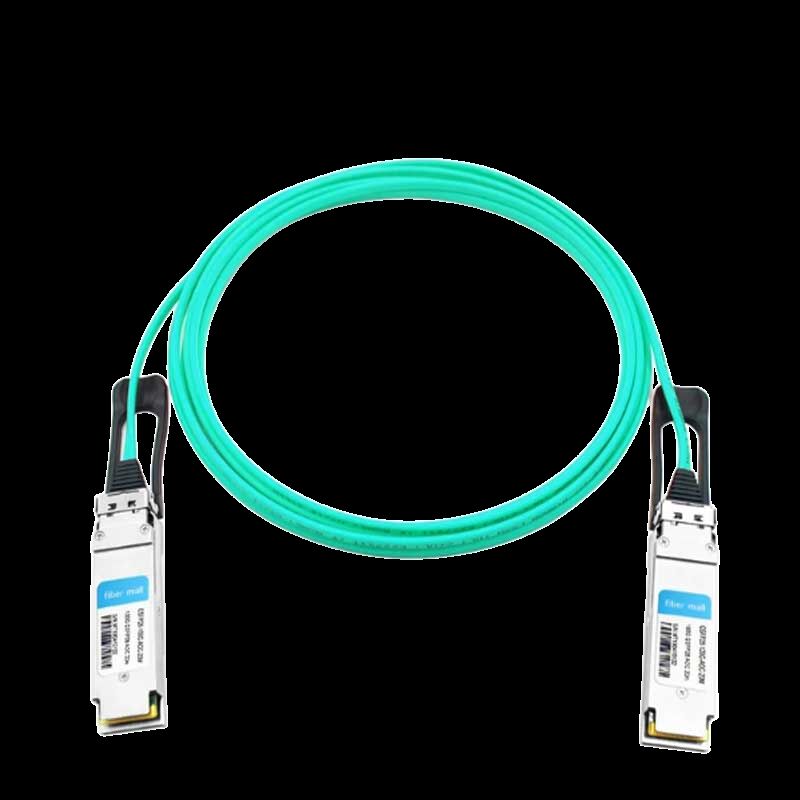

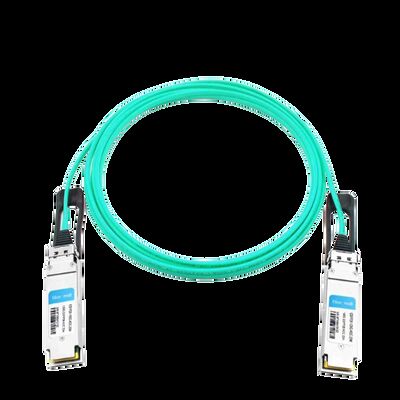

मेलानॉक्स MFA1A00-E020 100Gb/s QSFP28 EDR एक्टिव ऑप्टिकल केबल 20m इन्फिनीबैंड LSZH VCSEL

मेलानॉक्स MFA1A00-E020 100Gb/s QSFP28 एक्टिव ऑप्टिकल केबल

मुख्य लाभ: MFA1A00-E020 एक VCSEL-आधारित एक्टिव ऑप्टिकल केबल है जिसे InfiniBand EDR 100Gb/s सिस्टम के लिए डिज़ाइन किया गया है। यह अनुमानित कम विलंबता प्रदान करता है, प्रति छोर केवल 2.2W की खपत करता है (रीटाइमिंग के साथ), और 100 मीटर तक की दूरी का समर्थन करता है - जो पैसिव DAC सीमाओं को बहुत अधिक पार करता है। हॉट-प्लग करने योग्य QSFP28 कनेक्टर, एकीकृत रीटाइमिंग, और प्रोग्रामेबल सिग्नल कंडीशनिंग इसे उच्च-प्रदर्शन कंप्यूटिंग और सघन डेटा सेंटर फैब्रिक्स के लिए पसंदीदा विकल्प बनाते हैं।

• ✔ डेटा दर
  100Gb/s (4× 25G NRZ)
• ✔ पहुंच
  20 मीटर (OM3/OM4 MMF)
• ✔ बिजली की खपत
  2.2W विशिष्ट (रीटाइमिंग चालू)
• ✔ प्रोटोकॉल
  InfiniBand EDR / 100GbE

मुख्य विशेषताएं

• प्रति छोर चार मल्टी-मोड फाइबर ट्रांसीवर, प्रत्येक 26Gb/s में सक्षम, EDR सिग्नलिंग के लिए हेडरूम सुनिश्चित करता है।
• 25–26Gbps पर ट्रांसमीटर और रिसीवर दोनों के लिए प्रति लेन चयन योग्य रीटाइमिंग; रीटाइमिंग अक्षम होने पर स्वचालित रूप से कम दरों पर बातचीत करता है।
• प्रोग्रामेबल रिसीवर आउटपुट एम्प्लीट्यूड और प्री-एम्फसिस, साथ ही प्रोग्रामेबल ट्रांसमीटर इनपुट इक्वलाइज़र और स्क्वेल्च।
• मानक SFF-8665 अनुपालक QSFP28 इलेक्ट्रिकल इंटरफ़ेस; SFF-8636 प्रति I²C प्रबंधन।
• BER 1E-15 से बेहतर, LSZH (लो स्मोक जीरो हैलोजन) जैकेट, RoHS अनुपालक।

प्रौद्योगिकी और मानक

VCSEL + DSP आर्किटेक्चर: MFA1A00-E020 के प्रत्येक छोर में चार 850nm VCSEL ऐरे और संबंधित PIN डिटेक्टर एकीकृत होते हैं। ऑनबोर्ड रीटाइमिंग क्षमता (CDR) Tx और Rx दोनों के लिए सिग्नल आई को साफ करती है, जिससे केबल बिट-त्रुटि दरों को 10⁻¹⁵ से नीचे बनाए रखते हुए पहुंच का विस्तार कर सकती है। प्रोग्रामेबल इनपुट इक्वलाइज़र PCB ट्रेस हानियों की भरपाई करता है, और आउटपुट प्री-एम्फसिस सिग्नल को सख्त InfiniBand मास्क आवश्यकताओं को पूरा करने के लिए आकार देता है।

प्रबंधन और निदान: I²C इंटरफ़ेस (SFF-8636) के माध्यम से, होस्ट तापमान, वोल्टेज और ऑप्टिकल पावर मॉनिटर पढ़ सकते हैं, साथ ही इक्वलाइजेशन और आउटपुट स्विंग को समायोजित कर सकते हैं - मिशन-महत्वपूर्ण लिंक के लिए फाइन-ट्यूनिंग को सक्षम करते हुए।

कार्य सिद्धांत

MFA1A00-E020 होस्ट QSFP28 पोर्ट से 25G NRZ इलेक्ट्रिकल सिग्नल को चार VCSEL लेजर का उपयोग करके ऑप्टिकल सिग्नल में परिवर्तित करता है। ये ऑप्टिकल सिग्नल समानांतर मल्टी-मोड फाइबर के माध्यम से दूरस्थ छोर तक यात्रा करते हैं, जहां PIN फोटोडायोड उन्हें वापस इलेक्ट्रिकल डेटा में परिवर्तित करते हैं। आंतरिक क्लॉक और डेटा रिकवरी (CDR) सर्किट को सिग्नल को री-टाइम करने के लिए सक्षम किया जा सकता है, जिससे इलेक्ट्रिकल इंटरफ़ेस पर जमा हुए जिटर को समाप्त किया जा सके। क्योंकि केबल 'एक्टिव' है, होस्ट स्लॉट द्वारा प्रदान किए गए 3.3V के अलावा किसी बाहरी बिजली आपूर्ति की आवश्यकता नहीं होती है, और सभी ऑप्टिकल रूपांतरण कनेक्टर हाउसिंग के अंदर होते हैं।

अनुप्रयोग और विशिष्ट परिनियोजन

• HPC वातावरण में InfiniBand EDR क्लस्टर (Top500 सुपरकंप्यूटर, अनुसंधान प्रयोगशालाएं)।
• वर्चुअलाइज्ड डेटा सेंटरों में 100G ईथरनेट लीफ-स्पाइन इंटरकनेक्ट।
• उच्च-थ्रूपुट NVMe-ओवर-फैब्रिक्स के लिए स्टोरेज-टू-स्विच कनेक्टिविटी।
• शॉर्ट-रीच ऑप्टिकल लिंक जहां DAC केबल बहुत भारी या पहुंच-सीमित (20m से 100m) होते हैं।

तकनीकी विनिर्देश

चयन तालिका (आंशिक)

MFA1A00-E020 क्यों चुनें?

• DAC बनाम विस्तारित पहुंच: 20 मीटर पर, यह आसानी से टॉप-ऑफ-रैक से एंड-ऑफ-रो की दूरी को कवर करता है जहां पैसिव कॉपर केबल को सिग्नल रिपीटर की आवश्यकता होगी या बहुत भारी हो जाएगा।
• एकीकृत रीटाइमिंग: पैसिव या लीनियर AOCs के विपरीत, MFA1A00 श्रृंखला में सभी चार लेन पर वास्तविक CDR सर्किट शामिल हैं, जो जिटर को समाप्त करता है और सख्त InfiniBand EDR मास्क का अनुपालन सुनिश्चित करता है।
• वर्ग में सबसे कम बिजली: 2.2W विशिष्ट (रीटाइमिंग के साथ) उच्च-घनत्व स्विच और नेटवर्क कार्ड में थर्मल लोड को कम करता है, जो समग्र डेटा सेंटर PUE में योगदान देता है।
• प्रोग्रामेबल सिग्नल कंडीशनिंग: I²C के माध्यम से इक्वलाइजेशन और प्री-एम्फसिस को फाइन-ट्यून करें - मार्जिनल लिंक या कस्टम सिस्टम इंटीग्रेशन के समस्या निवारण के लिए अमूल्य।

सेवा और सहायता

• इन्वेंटरी: 10 मिलियन USD से अधिक का स्टॉक, जिसमें 1 मीटर से 100 मीटर तक की पूरी MFA1A00-Exxx श्रृंखला शामिल है।
• वारंटी: 1-वर्ष की सीमित हार्डवेयर वारंटी (भागों की मरम्मत/प्रतिस्थापन)।
• तकनीकी सहायता: परिनियोजन और संगतता प्रश्नों के लिए 24/7 इंजीनियरिंग सहायता।
• वितरण: वास्तविक समय ट्रैकिंग के साथ वैश्विक शिपिंग; अधिकांश ऑर्डर 24 घंटे के भीतर पूरे किए जाते हैं।

अक्सर पूछे जाने वाले प्रश्न

महत्वपूर्ण सावधानियां

• ESD संवेदनशीलता: यद्यपि केबल असेंबली मजबूत है, QSFP28 कनेक्टर में स्थैतिक-संवेदनशील घटक होते हैं। ग्राउंडेड रिस्ट स्ट्रैप का उपयोग करके संभालें और एंटी-स्टैटिक मैट पर रखें।
• बेंड रेडियस: ऑप्टिकल क्षति से बचने के लिए फाइबर को 30 मिमी से अधिक न मोड़ें।
• तापमान सीमा: केवल 0-70°C केस तापमान के भीतर संचालित करें; अत्यधिक तापमान के लंबे समय तक संपर्क में रहने से VCSEL जीवनकाल कम हो सकता है।
• कनेक्टर सफाई: प्रत्येक प्रविष्टि से पहले MPO-शैली के कनेक्टर (QSFP28 केज के अंदर) का निरीक्षण और सफाई करें - स्वीकृत ऑप्टिकल क्लीनर का उपयोग करें।
• क्लास 1 लेजर उत्पाद: IEC 60825-1 का अनुपालन करता है। एपर्चर के प्रत्यक्ष आंखों के संपर्क से बचें।
