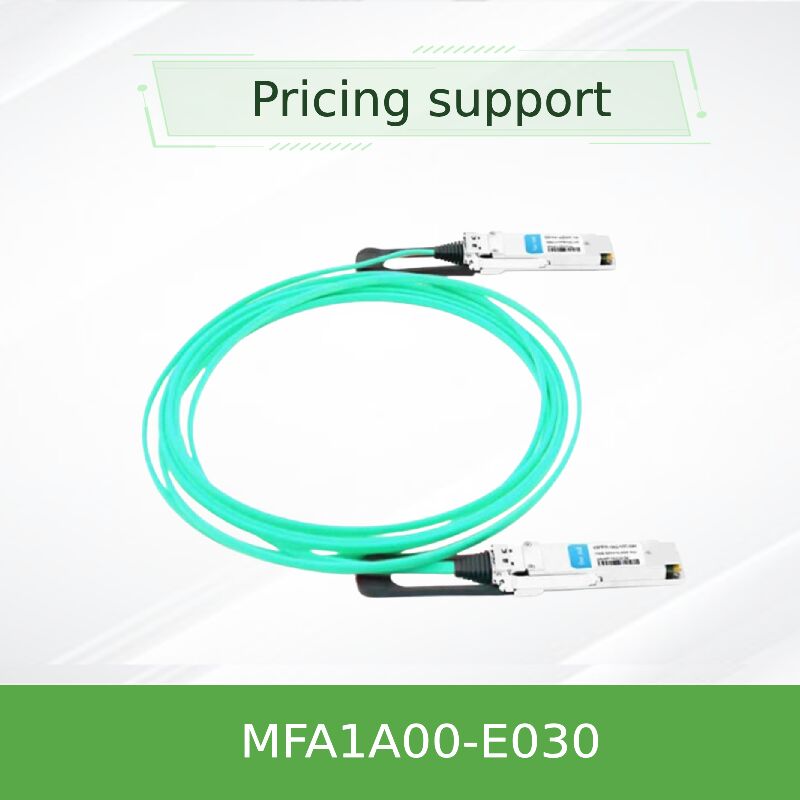

मेलानॉक्स MFA1A00-E030 100Gb/s QSFP28 EDR एक्टिव ऑप्टिकल केबल 30m इन्फिनीबैंड LSZH VCSEL
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFA1A00-E030 |
| दस्तावेज़: | MFA1A00-xxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| आधार - सामग्री दर: | 100 जीबी/एस तक | कनेक्टर प्रकार: | QSFP28 |
| लंबाई: | 30मी | शक्ति: | 2.2W बिजली अपव्यय (प्रकार, प्रत्येक अंत, रेटिमिंग के साथ) |
| स्थिति: | हाँ | चयन करने योग्य रीटिमिंग: | हाँ |
| प्रमुखता देना: | मेलानॉक्स QSFP28 100Gb/s ऑप्टिकल केबल,इन्फिनीबैंड EDR एक्टिव ऑप्टिकल केबल 30m,LSZH VCSEL मेलानॉक्स फाइबर ऑप्टिक केबल |
||
उत्पाद विवरण
मेलानॉक्स MFA1A00-E030 100Gb/s QSFP28 एक्टिव ऑप्टिकल केबल
मुख्य लाभ: MFA1A00-E030 एक VCSEL-आधारित एक्टिव ऑप्टिकल केबल है जिसे InfiniBand EDR 100Gb/s वातावरण के लिए डिज़ाइन किया गया है। यह अनुमानित अल्ट्रा-लो लेटेंसी की गारंटी देता है, प्रति सिरे केवल 2.2W की खपत करता है (रीटाइमिंग सक्षम होने पर), और 30 मीटर तक की दूरी का समर्थन करता है - जो पैसिव कॉपर समाधानों पर एक महत्वपूर्ण विस्तार है। हॉट-प्लग करने योग्य QSFP28 कनेक्टर, एकीकृत रीटाइमिंग कार्यक्षमता और प्रोग्रामेबल सिग्नल कंडीशनिंग से लैस, यह AOC उच्च-प्रदर्शन कंप्यूटिंग क्लस्टर और सघन डेटा सेंटर टोपोलॉजी के लिए सबसे अच्छा विकल्प है।
- ✔ डेटा दर
100Gb/s (4× 25G NRZ) - ✔ पहुंच
30 मीटर (OM3/OM4 MMF) - ✔ बिजली की खपत
2.2W विशिष्ट (रीटाइमिंग चालू) - ✔ प्रोटोकॉल समर्थन
InfiniBand EDR / 100GbE
मुख्य विशेषताएं
- प्रति सिरे चार स्वतंत्र मल्टी-मोड फाइबर ट्रांसीवर, प्रत्येक 26Gb/s ऑपरेशन के लिए रेटेड, EDR सिग्नलिंग के लिए पर्याप्त मार्जिन प्रदान करते हैं।
- 25–26Gbps पर ट्रांसमीटर और रिसीवर दोनों के लिए प्रति-लेन चयन योग्य रीटाइमिंग; रीटाइमिंग को बायपास करने पर स्वचालित रूप से कम डेटा दरों के अनुकूल हो जाता है।
- पूरी तरह से प्रोग्रामेबल रिसीवर आउटपुट एम्प्लीट्यूड और प्री-एम्फसिस, साथ ही प्रोग्रामेबल ट्रांसमीटर इनपुट इक्वलाइज़ेशन और स्क्वेल्च फ़ंक्शन।
- मानक SFF-8665 के अनुरूप QSFP28 इलेक्ट्रिकल इंटरफ़ेस जिसमें SFF-8636 विनिर्देश के अनुसार I²C प्रबंधन है।
- 1E-15 से नीचे बिट एरर रेट, लो स्मोक जीरो हैलोजन (LSZH) जैकेट, और RoHS अनुपालन निर्माण।
प्रौद्योगिकी और मानक
उन्नत VCSEL + CDR आर्किटेक्चर: MFA1A00-E030 के प्रत्येक सिरे में चार 850nm VCSEL ऐरे एकीकृत हैं जिनमें मैचिंग PIN फोटोडिटेक्टर हैं। प्रति लेन एम्बेडेड क्लॉक और डेटा रिकवरी (CDR) सर्किट को ट्रांसमिट और रिसीव सिग्नल दोनों को रीटाइम करने के लिए सक्षम किया जा सकता है, जिससे संचित जिटर प्रभावी ढंग से समाप्त हो जाता है और पूरे 30-मीटर लिंक में एक साफ आई डायग्राम सुनिश्चित होता है। प्रोग्रामेबल इनपुट इक्वलाइज़र होस्ट बोर्ड पर उच्च-आवृत्ति हानि की भरपाई करता है, जबकि आउटपुट प्री-एम्फसिस सिग्नल को सख्त InfiniBand EDR मास्क आवश्यकताओं को पूरा करने के लिए आकार देता है।
व्यापक डिजिटल निदान: I²C इंटरफ़ेस (SFF-8636) के माध्यम से, होस्ट सिस्टम तापमान, आपूर्ति वोल्टेज और ऑप्टिकल पावर स्तरों की वास्तविक समय की निगरानी तक पहुंच सकते हैं। इसके अतिरिक्त, इक्वलाइज़ेशन सेटिंग्स और आउटपुट स्विंग को गतिशील रूप से समायोजित किया जा सकता है, जिससे मिशन-क्रिटिकल अनुप्रयोगों या लिंक ऑप्टिमाइज़ेशन के लिए फाइन-ट्यूनिंग सक्षम होती है।
कार्य सिद्धांत
MFA1A00-E030 होस्ट QSFP28 पोर्ट से आने वाले 25G NRZ इलेक्ट्रिकल सिग्नल को चार समानांतर VCSEL लेजर का उपयोग करके ऑप्टिकल सिग्नल में परिवर्तित करता है। ये ऑप्टिकल सिग्नल व्यक्तिगत मल्टी-मोड फाइबर के माध्यम से रिमोट सिरे तक पहुंचते हैं, जहां PIN फोटोडायोड ऑप्टिकल-टू-इलेक्ट्रिकल रूपांतरण करते हैं। एकीकृत CDR सर्किट को चुनिंदा रूप से डेटा स्ट्रीम को रीटाइम करने के लिए संलग्न किया जा सकता है, जिससे PCB ट्रेस हानि या कनेक्टर प्रतिबिंबों के कारण होने वाले सिग्नल क्षरण को समाप्त किया जा सके। सभी सक्रिय घटकों को होस्ट स्लॉट से मानक 3.3V आपूर्ति द्वारा सीधे संचालित किया जाता है, और पूर्ण ऑप्टिकल रूपांतरण कनेक्टर हाउसिंग के भीतर होता है, जो एक सहज प्लग-एंड-प्ले अनुभव प्रस्तुत करता है।
अनुप्रयोग और विशिष्ट परिनियोजन
- HPC वातावरण में InfiniBand EDR क्लस्टर (Top500 सुपर कंप्यूटर, अनुसंधान संस्थान, सिमुलेशन लैब)।
- वर्चुअलाइज्ड डेटा सेंटर और क्लाउड प्रदाता नेटवर्क के भीतर 100G ईथरनेट लीफ-स्पाइन इंटरकनेक्ट।
- NVMe-oF और वितरित फ़ाइल सिस्टम के लिए उच्च-थ्रूपुट स्टोरेज-टू-स्विच कनेक्टिविटी।
- शॉर्ट-टू-मीडियम रीच ऑप्टिकल लिंक जहां DAC केबल बहुत भारी, अनम्य, या छोटी दूरी तक सीमित हैं।
तकनीकी विनिर्देश
| पैरामीटर | मान / रेंज |
|---|---|
| फॉर्म फैक्टर | QSFP28 (SFF-8665 के अनुरूप) |
| डेटा दर | 103.125Gb/s (4× 25.78125G NRZ) |
| फाइबर प्रकार | मल्टी-मोड (MMF) 50/125µm OM3/OM4 |
| अधिकतम लंबाई | 100m (OM4 के साथ), 30m MFA1A00-E030 के रूप में |
| आपूर्ति वोल्टेज | 3.135V – 3.465V |
| बिजली अपव्यय | ≤2.5W (अधिकतम, रीटाइमिंग चालू), 1.8W (विशिष्ट, रीटाइमिंग बंद) |
| ऑपरेटिंग तापमान | 0°C से 70°C |
| BER | <1E-15 |
| प्रबंधन | I²C (SFF-8636), डिजिटल निदान |
चयन तालिका (आंशिक)
| भाग संख्या | लंबाई | कनेक्टर | जैकेट | अनुप्रयोग |
|---|---|---|---|---|
| MFA1A00-001 | 1 मीटर | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-005 | 5 मीटर | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-010 | 10 मीटर | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-020 | 20 मीटर | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-030 | 30 मीटर | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-050 | 50 मीटर | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-100 | 100 मीटर | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
MFA1A00-E030 क्यों चुनें?
- DAC पर विस्तारित पहुंच: 30 मीटर पर, यह AOC आसानी से टॉप-ऑफ-रैक से एंड-ऑफ-रो दूरी को कवर करता है जहां पैसिव कॉपर केबल को सक्रिय रिपीटर की आवश्यकता होगी या रूट करने के लिए बहुत बोझिल हो जाएगा।
- वास्तविक रीटाइमिंग क्षमता: पैसिव या लीनियर ऑप्टिकल समाधानों के विपरीत, MFA1A00 श्रृंखला में सभी चार लेन पर समर्पित CDR सर्किट होते हैं, जो सख्त InfiniBand EDR सिग्नल अखंडता विनिर्देशों के अनुपालन की गारंटी देते हैं।
- उद्योग-अग्रणी बिजली दक्षता: केवल 2.2W विशिष्ट (रीटाइमिंग सक्षम होने पर) की खपत करते हुए, यह उच्च-घनत्व वाले स्विच और नेटवर्क कार्ड में थर्मल लोड को कम करता है, जिससे डेटा सेंटर PUE में सुधार होता है।
- फील्ड-प्रोग्रामेबल सिग्नल ऑप्टिमाइज़ेशन: I²C इंटरफ़ेस के माध्यम से इक्वलाइज़ेशन और प्री-एम्फसिस को फाइन-ट्यून करें - मार्जिनल लिंक या कस्टम सिस्टम इंटीग्रेशन के समस्या निवारण के लिए एक अमूल्य उपकरण।
सेवा और समर्थन
- इन्वेंटरी: $10 मिलियन USD से अधिक का स्टॉक होल्डिंग, जिसमें 1m से 100m लंबाई तक की पूरी MFA1A00-Exxx श्रृंखला शामिल है।
- वारंटी: 1-वर्ष की सीमित हार्डवेयर वारंटी जो पुर्जों की मरम्मत या प्रतिस्थापन को कवर करती है।
- तकनीकी सहायता: परिनियोजन, संगतता और समस्या निवारण प्रश्नों के लिए 24/7 इंजीनियरिंग सहायता।
- वितरण: वास्तविक समय ट्रैकिंग के साथ वैश्विक शिपिंग; अधिकांश ऑर्डर 24 घंटे के भीतर पूरे किए जाते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्र: क्या MFA1A00-E030 मानक 100G ईथरनेट स्विच के साथ संगत है?
उ: हाँ, यह 100GBASE-SR4 विनिर्देशों के साथ पूरी तरह से अनुपालन करता है और किसी भी QSFP28 पोर्ट में निर्बाध रूप से संचालित होता है जो 100G ईथरनेट (4×25G NRZ) का समर्थन करता है।
प्र: यह एक्टिव ऑप्टिकल केबल अलग ऑप्टिकल मॉड्यूल और पैच कॉर्ड से कैसे अलग है?
उ: MFA1A00-E030 में फाइबर से स्थायी रूप से जुड़े ऑप्टिक्स होते हैं, जो एक सील, फैक्ट्री-टर्मिनेटेड असेंबली बनाते हैं जो आमतौर पर बाहरी फाइबर के साथ अलग ट्रांसीवर की तुलना में अधिक लागत-प्रभावी और तैनात करने में सरल होता है।
प्र: क्या और भी कम विलंबता प्राप्त करने के लिए रीटाइमिंग को अक्षम किया जा सकता है?
उ: बिल्कुल। रीटाइमिंग को I²C नियंत्रण के माध्यम से प्रति लेन अक्षम किया जा सकता है। रीटाइमिंग बंद होने पर, बिजली की खपत लगभग 1.5W तक गिर जाती है और विलंबता प्रति दिशा लगभग 10 ns कम हो जाती है।
प्र: क्या केबल दिशात्मक है या इसके लिए विशिष्ट अभिविन्यास की आवश्यकता है?
उ: नहीं, केबल द्विदिश है और इसे किसी भी अभिविन्यास में प्लग किया जा सकता है; इलेक्ट्रॉनिक्स ऑटो-नेगोशिएट करते हैं और ऑप्टिकल घटक दोनों सिरों पर समान रूप से काम करते हैं।
प्र: 30 मीटर मॉडल के अंदर किस प्रकार के फाइबर का उपयोग किया जाता है?
उ: MFA1A00-E030 100 मीटर तक की लंबाई के लिए OM3 मल्टी-मोड फाइबर (50/125µm) का उपयोग करता है, जो मौजूदा मल्टी-मोड फाइबर इन्फ्रास्ट्रक्चर के साथ पूर्ण संगतता सुनिश्चित करता है।
महत्वपूर्ण सावधानियां
- ESD संवेदनशीलता: हालांकि केबल असेंबली यांत्रिक रूप से मजबूत है, QSFP28 कनेक्टर में स्थैतिक-संवेदनशील घटक होते हैं। हमेशा ग्राउंडेड रिस्ट स्ट्रैप और एंटी-स्टैटिक मैट का उपयोग करके संभालें।
- न्यूनतम बेंड त्रिज्या: ऑप्टिकल क्षरण या स्थायी क्षति को रोकने के लिए फाइबर को 30 मिमी से अधिक न मोड़ें।
- तापमान सीमा: केवल 0-70°C केस तापमान के भीतर संचालित करें; इस सीमा के बाहर लंबे समय तक संपर्क VCSEL की विश्वसनीयता को प्रभावित कर सकता है।
- कनेक्टर सफाई: प्रत्येक प्रविष्टि से पहले अनुमोदित ऑप्टिकल क्लीनर का उपयोग करके QSFP28 केज के अंदर ऑप्टिकल संपर्कों का निरीक्षण और सफाई करें।
- क्लास 1 लेजर उत्पाद: IEC 60825-1 के अनुरूप। एपर्चर के प्रत्यक्ष आंखों के संपर्क से बचें।
