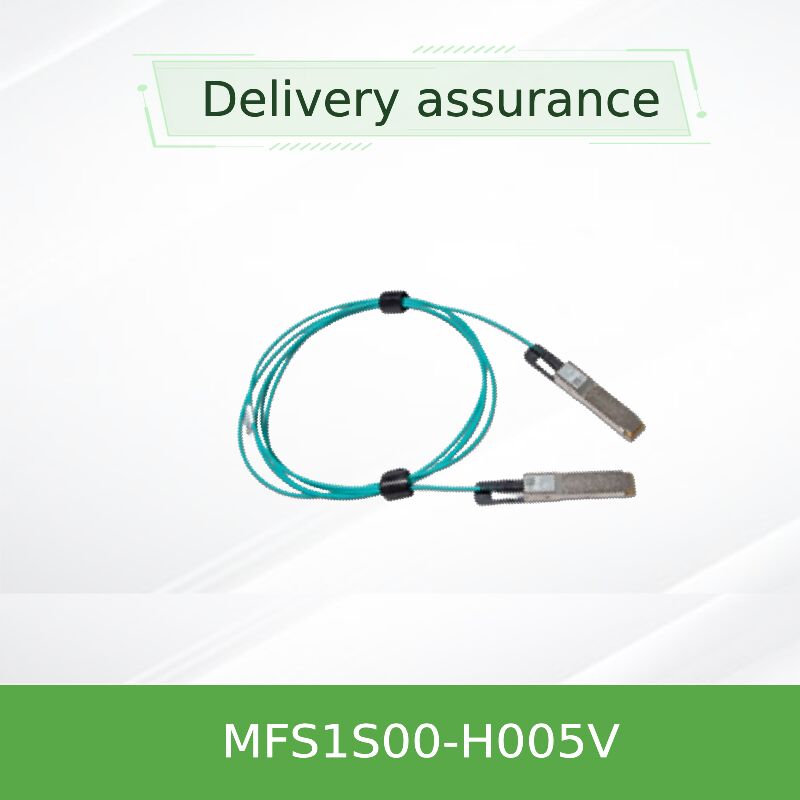

NVIDIA MFS1S00-H005V 200Gb/s QSFP56 सक्रिय ऑप्टिकल केबल HDR InfiniBand के लिए 5m AOC

उच्च-प्रदर्शन 5-मीटर एक्टिव ऑप्टिकल केबल जिसमें VCSEL तकनीक है - HDR InfiniBand और 200GbE डेटा सेंटर इंटरकनेक्ट्स के लिए कम बिजली की खपत और असाधारण सिग्नल अखंडता के साथ मल्टीमोड फाइबर पर 200Gb/s थ्रूपुट प्रदान करता है।

• प्रति छोर 4x 50Gb/s PAM4 लेन पर 200Gb/s कुल बैंडविड्थ
• 5-मीटर लंबाई 3.0mm व्यास के साथ, LSZH-रेटेड डुप्लेक्स फाइबर जैकेट
• InfiniBand HDR (200Gb/s) और 200 गीगाबिट ईथरनेट का समर्थन करता है
• प्रोग्रामेबल Rx आउटपुट एम्प्लीट्यूड और प्री-एम्फेसिस | प्रति लेन रीटाइमिंग
• हॉट-प्लग करने योग्य QSFP56 फॉर्म फैक्टर, SFF-8665 कंप्लायंट, प्रति छोर 5.0W विशिष्ट पावर

• 200Gb/s थ्रूपुट: प्रति दिशा चार 50Gb/s PAM4 चैनल, कुल 200Gb/s फुल डुप्लेक्स।
• VCSEL तकनीक: विश्वसनीय, कम लागत वाले मल्टीमोड ट्रांसमिशन के लिए वर्टिकल कैविटी सरफेस-एमिटिंग लेजर।
• रीटाइमिंग क्षमता: इष्टतम सिग्नल कंडीशनिंग के लिए सभी लेन पर 50Gb/s तक चयन योग्य रीटाइमिंग।
• डिजिटल डायग्नोस्टिक मॉनिटरिंग (DDM): ऑप्टिकल पावर, तापमान, वोल्टेज और बायस करंट की रियल-टाइम मॉनिटरिंग।
• प्रोग्रामेबल इक्वलाइजेशन: लिंक ऑप्टिमाइज़ेशन के लिए Tx इनपुट इक्वलाइजेशन और Rx आउटपुट प्री-एम्फेसिस।

MFS1S00-H005V अनुपालन करता है SFF-8665 (QSFP56 इलेक्ट्रिकल) और SFF-8636 (प्रबंधन इंटरफ़ेस)। यह उपयोग करता है 4x 50Gb/s PAM4 मॉड्यूलेशन मल्टीमोड फाइबर (OM3/OM4) पर। समर्थन करता है InfiniBand HDR (IBTA 1.5) और 200GBASE-SR4 ईथरनेट। एकीकृत CDR (क्लॉक और डेटा रिकवरी) 25.78125 GBd NRZ (EDR) या 26.5625 GBd PAM4 (HDR) के लिए रेट सेलेक्ट के साथ प्रति लेन। RoHS कंप्लायंट।

MFS1S00-H005V होस्ट से इलेक्ट्रिकल 50Gb/s PAM4 सिग्नल को एक छोर पर चार VCSEL लेजर का उपयोग करके ऑप्टिकल सिग्नल में परिवर्तित करता है। ये सिग्नल मल्टीमोड फाइबर पर यात्रा करते हैं और दूर के छोर पर फोटोडिटेक्टर द्वारा वापस इलेक्ट्रिकल में परिवर्तित हो जाते हैं। एकीकृत रीटाइमिंग फ़ंक्शन CDR सर्किट का उपयोग करके सिग्नल को फिर से कंडीशन करता है, जिटर को कम करता है और पहुंच का विस्तार करता है। डिजिटल डायग्नोस्टिक्स लगातार लिंक स्वास्थ्य की निगरानी करते हैं, I²C इंटरफ़ेस के माध्यम से रियल-टाइम फीडबैक प्रदान करते हैं।

• InfiniBand HDR फैब्रिक्स: QM8700/QM8790 स्विच को ConnectX-6/7 एडेप्टर से कनेक्ट करें।
• 200GbE नेटवर्क: उच्च-बैंडविड्थ ईथरनेट के लिए स्पेक्ट्रम SN3700/SN4600 स्विच को लिंक करें।
• टॉप-ऑफ-रैक से सर्वर तक: कम विलंबता के साथ 5 मीटर तक की छोटी-पहुंच वाली रैक कनेक्शन।
• स्टोरेज क्लस्टर: कन्वर्ज्ड ईथरनेट (RoCE) पर RDMA और NVMe-oF परिनियोजन।

नोट: ऑपरेटिंग तापमान 0°C से 70°C, स्टोरेज -40°C से 85°C। न्यूनतम बेंड रेडियस 30mm। लंबी लंबाई (H050V, H100V) के साथ 100 मीटर तक की पहुंच का समर्थन करता है।

• पैसिव कॉपर की तुलना में: लंबी पहुंच (5 मीटर से 100 मीटर) कम वजन, बेहतर एयरफ्लो और EMI प्रतिरक्षा के साथ।
• एक्टिव कॉपर (ACC) की तुलना में: ऑप्टिकल समाधान गैल्वेनिक अलगाव और लंबी दूरी के विकल्प प्रदान करता है।
• एकीकृत रीटाइमिंग: मानक AOCs पर सिग्नल की गुणवत्ता और जिटर प्रदर्शन में सुधार करता है।
• पूर्ण DDM समर्थन: सक्रिय रखरखाव के लिए रियल-टाइम ऑप्टिकल पावर और तापमान की निगरानी।

हम 24/7 तकनीकी परामर्श, RMA सेवाएं और केबलिंग इन्फ्रास्ट्रक्चर डिजाइन सहायता प्रदान करते हैं। प्रत्येक MFS1S00-H005V 1-वर्ष की वारंटी और 100% फैक्ट्री परीक्षण द्वारा समर्थित है। वॉल्यूम ऑर्डर के लिए कस्टम लंबाई उपलब्ध है। हमारी इन्वेंट्री स्टॉक में आइटम के लिए उसी दिन प्रेषण सुनिश्चित करती है। ट्रांससीवर संगतता सत्यापन के लिए प्री-सेल्स समर्थन उपलब्ध है।

A: हाँ, यह उपयुक्त मोड में उपयोग किए जाने पर ConnectX-6 (HDR) और ConnectX-5 (EDR) एडेप्टर के साथ पूरी तरह से संगत है।

A: हाँ, यह 2x50G PAM4 मोड या 4x25G NRZ मोड में उपयुक्त रेट सेलेक्ट सेटिंग्स के साथ संचालित करके 100GbE का समर्थन करता है।

A: MFS1S00 श्रृंखला -H100V मॉडल के साथ 100 मीटर तक का समर्थन करती है। 5 मीटर का संस्करण इंट्रा-रैक कनेक्शन के लिए आदर्श है।

A: नहीं, यह प्लग-एंड-प्ले है। केबल होस्ट के साथ प्रोटोकॉल और गति को ऑटो-नेगोशिएट करता है।

A: न्यूनतम बेंड रेडियस 30mm है। सिग्नल अखंडता बनाए रखने के लिए तेज मोड़ों से बचें।

• ESD संवेदनशीलता: QSFP पिंजरों में डालते समय ग्राउंडेड रिस्ट स्ट्रैप का उपयोग करें। कनेक्टर सुरक्षात्मक कैप के साथ भेजे जाते हैं - स्थापना से ठीक पहले हटा दें।
• उपयोग से पहले साफ करें: सम्मिलन से पहले हमेशा उपयुक्त वन-क्लिक क्लीनर से ऑप्टिकल कनेक्टर साफ करें - संदूषण से लिंक त्रुटियां होती हैं।
• बेंड रेडियस: 30mm बेंड रेडियस से अधिक न करें; कनेक्टर पर तनाव से बचें।
• ऑपरेटिंग तापमान: 0°C–70°C के भीतर परिवेश तापमान सुनिश्चित करें।
• भंडारण: -40°C और 85°C के बीच स्वच्छ, शुष्क वातावरण में स्टोर करें।
