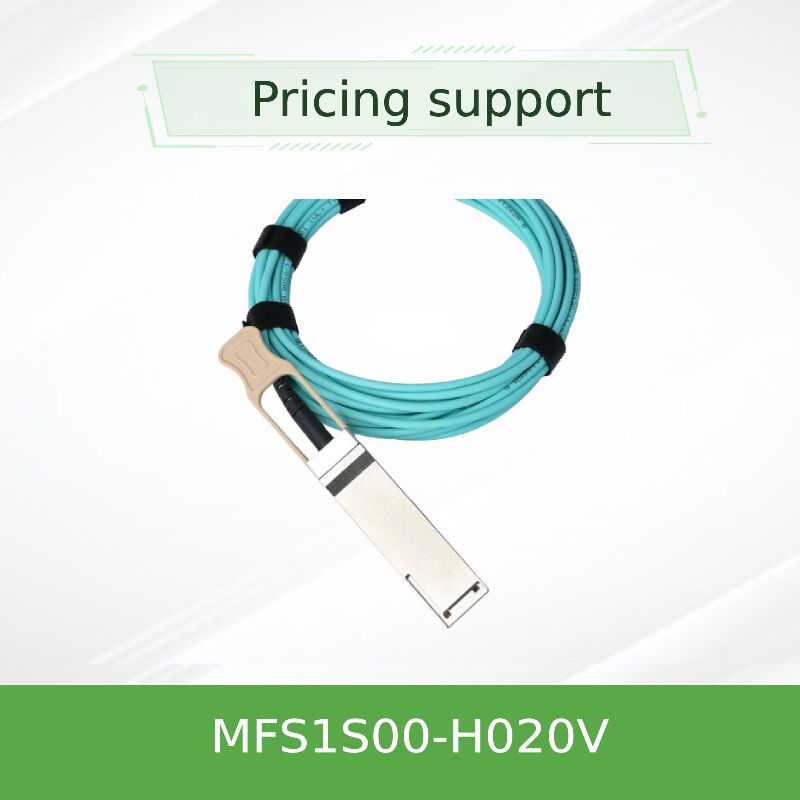

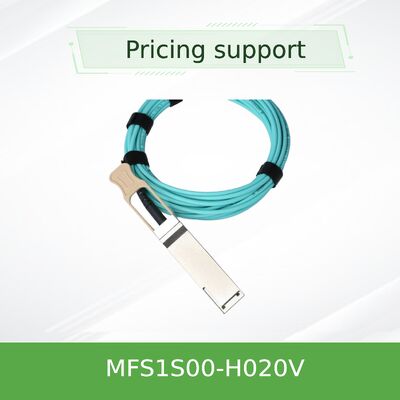

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 सक्रिय ऑप्टिकल केबल 20m AOC HDR InfiniBand के लिए

Medium-reach 20-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with integrated digital diagnostics and low power consumption.

• 200Gb/s कुल बैंडविड्थ 4x 50Gb/s PAM4 लेन पर प्रति अंत
• 20 मीटर की लंबाई के साथ 3.0 मिमी व्यास, LSZH रेटेड डुप्लेक्स फाइबर जैकेट
• InfiniBand HDR (200Gb/s) और 200 Gigabit Ethernet का समर्थन करता है
• पूर्ण डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम): ऑप्टिकल पावर, तापमान, वोल्टेज, पूर्वाग्रह वर्तमान
• गर्म-प्लग करने योग्य QSFP56 फॉर्म फैक्टर, SFF-8665 अनुरूप, 5.0W प्रति छोर विशिष्ट शक्ति

• 200Gb/s थ्रूपुट:चार 50Gb/s PAM4 चैनल प्रति दिशा, कुल 200Gb/s फुल डुप्लेक्स।
• वीसीएसईएल प्रौद्योगिकीः20 मीटर से अधिक विश्वसनीय, कम लागत वाले मल्टीमोड ट्रांसमिशन के लिए वर्टिकल कैविटी सतह-एमिटिंग लेजर।
• रिटिम करने की क्षमताःइष्टतम सिग्नल कंडीशनिंग के लिए 50Gb/s तक सभी लेनों पर चयन योग्य रीटाइमिंग।
• डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम):सक्रिय रखरखाव के लिए ऑप्टिकल शक्ति, तापमान, वोल्टेज और पूर्वाग्रह वर्तमान की वास्तविक समय की निगरानी।
• प्रोग्रामेबल इक्वेलाइजेशन:लिंक अनुकूलन के लिए Tx इनपुट समता और Rx आउटपुट पूर्व जोर।

MFS1S00-H020V के अनुरूप हैSFF-8665(QSFP56 विद्युत) औरSFF-8636(प्रबंधन इंटरफेस). यह उपयोग करता है4x 50Gb/s PAM4 मॉड्यूलेशनमल्टीमोड फाइबर (OM3/OM4) पर समर्थन करता है।इन्फिनिबैंड एचडीआर(IBTA 1.5) और200GBASE-SR4ईथरनेट. एकीकृतसीडीआर (घड़ी और डेटा रिकवरी)प्रति लेन 25.78125 GBd NRZ (EDR) या 26.5625 GBd PAM4 (HDR) के लिए दर चयन के साथ। RoHS अनुरूप।

MFS1S00-H020V मेजबान से विद्युत 50Gb/s PAM4 संकेतों को एक छोर पर चार VCSEL लेजरों का उपयोग करके ऑप्टिकल संकेतों में परिवर्तित करता है।ये सिग्नल मल्टीमोड फाइबर पर चलते हैं और दूर के छोर पर फोटोडेटेक्टरों द्वारा वापस विद्युत में परिवर्तित होते हैं. एकीकृतरीटाइमिंग फ़ंक्शनसीडीआर सर्किटों का उपयोग करके सिग्नल को फिर से तैयार करता है, जिससे झटके कम होते हैं और पहुंच बढ़ जाती है। डिजिटल डायग्नोस्टिक्स लगातार लिंक स्वास्थ्य की निगरानी करता है,लिंक अनुकूलन और दोष पूर्वानुमान के लिए I2C इंटरफ़ेस के माध्यम से वास्तविक समय प्रतिक्रिया प्रदान करना.

• InfiniBand HDR कपड़ेःQM8700/QM8790 स्विच को कई रैक पर ConnectX-6/7 एडाप्टर से कनेक्ट करें।
• 200GbE नेटवर्कः20 मीटर तक के उच्च बैंडविड्थ ईथरनेट के लिए लिंक स्पेक्ट्रम SN3700/SN4600 स्विच।
• शीर्ष रैक से आसन्न रैक तकःपड़ोसी रैकों के बीच मध्यम दूरी के कनेक्शन।
• भंडारण समूहःआरडीएमए ओवर कन्वर्ज्ड ईथरनेट (आरओसीई) और एनवीएमई-ओएफ तैनाती के लिए अधिक पहुंच की आवश्यकता होती है।

नोटः ऑपरेटिंग तापमान 0°C से 70°C, भंडारण -40°C से 85°C. न्यूनतम मोड़ त्रिज्या 30 मिमी। लंबी लंबाई (H050V, H100V) के साथ 100 मीटर तक पहुंच का समर्थन करता है। लंबाई सहिष्णुताः 20 मीटर की लंबाई के लिए ± 0.5 मीटर।

• प्रति निष्क्रिय तांबाःकम वजन, बेहतर वायु प्रवाह और पूर्ण ईएमआई प्रतिरक्षा के साथ लंबी पहुंच (20 मीटर) ।
• बनाम सक्रिय तांबा (एसीसी):ऑप्टिकल समाधान गैल्वानिक अलगाव और विस्तारित दूरी की क्षमता प्रदान करता है।
• एकीकृत रीटाइमिंग:20 मीटर की दूरी पर मानक एओसी के मुकाबले सिग्नल की गुणवत्ता और जिटर प्रदर्शन में सुधार करता है।
• पूर्ण डीडीएम समर्थनःसक्रिय रखरखाव और दोष पूर्वानुमान के लिए वास्तविक समय में ऑप्टिकल शक्ति और तापमान निगरानी।
• मध्यम पहुंच लचीलापन:आसन्न रैक या गलियारों के बीच कनेक्शन के लिए आदर्श।

हम 24/7 तकनीकी परामर्श, आरएमए सेवाएं, और केबलिंग बुनियादी ढांचे के डिजाइन समर्थन प्रदान करते हैं। प्रत्येक एमएफएस 1 एस00-एच020 वी को 1 साल की वारंटी और 100% कारखाना परीक्षण द्वारा समर्थित है।वॉल्यूम ऑर्डर के लिए उपलब्ध कस्टम लंबाई. हमारी सूची स्टॉक में आइटम के लिए उसी दिन डिस्पैच सुनिश्चित करती है. ट्रांससीवर संगतता सत्यापन और लिंक बजट गणना के लिए पूर्व बिक्री समर्थन उपलब्ध है.

A:हां, यह कनेक्टएक्स-6 (एचडीआर) और कनेक्टएक्स-5 (ईडीआर) एडाप्टर के साथ पूरी तरह संगत है। 20 मीटर की पहुंच एचडीआर के लिए ऑप्टिकल बजट के भीतर अच्छी तरह से है।

A:हाँ, यह उपयुक्त दर चयन सेटिंग्स के साथ 2x50G PAM4 मोड या 4x25G NRZ मोड में काम करके 100GbE का समर्थन करता है।

A:एकीकृत रीटाइमिंग और वीसीएसईएल ड्राइवरों के कारण लंबाई से स्वतंत्र रूप से बिजली की खपत 5.0W प्रति छोर है।

A:नहीं, यह प्लग-एंड-प्ले है. केबल स्वचालित रूप से होस्ट के साथ प्रोटोकॉल और गति पर बातचीत करता है.

A:न्यूनतम मोड़ त्रिज्या 30 मिमी है. सिग्नल अखंडता बनाए रखने के लिए तेज मोड़ से बचें.

• ईएसडी संवेदनशीलता:QSFP पिंजरों में डालने पर ग्राउंड किए गए कलाई के पट्टियों का उपयोग करें। कनेक्टर सुरक्षा टोपी के साथ भेजे जाते हैं। स्थापना से तुरंत पहले ही हटा दें।
• उपयोग से पहले साफ करें:सम्मिलित होने से पहले हमेशा उचित एक क्लिक क्लीनरों से ऑप्टिकल कनेक्टर्स को साफ करें।
• झुकने का त्रिज्या:घुमाव त्रिज्या 30 मिमी से अधिक न हो; कनेक्टर्स पर तनाव से बचें।
• ऑपरेटिंग तापमानःपरिवेश का तापमान 0°C से 70°C के भीतर सुनिश्चित किया जाना चाहिए।
• भंडारणः-40°C से 85°C के बीच स्वच्छ, शुष्क वातावरण में रखें।
