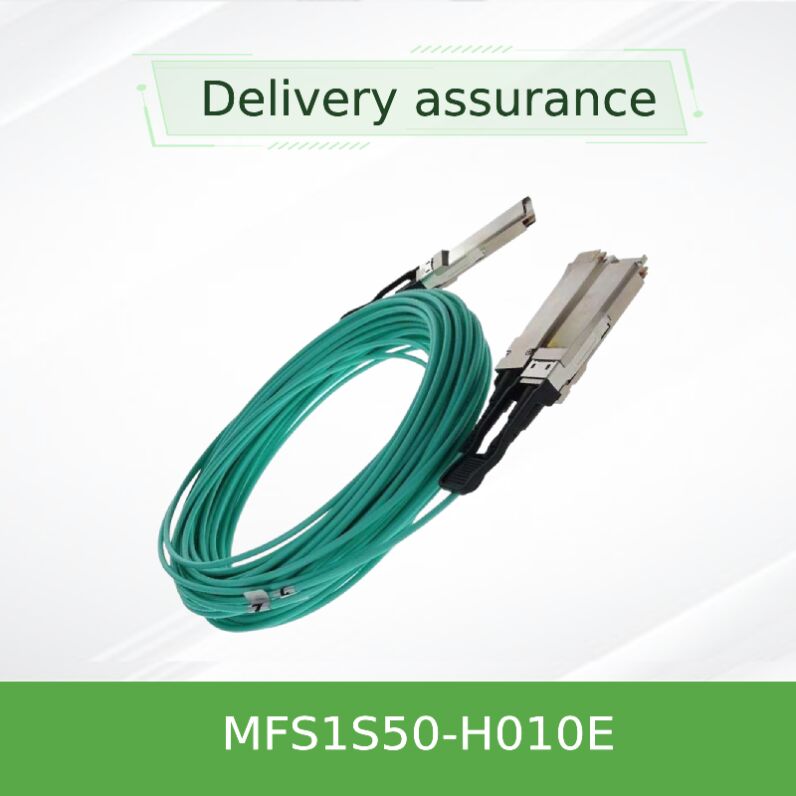

NVIDIA मेलानॉक्स MFS1S50-H010E 200Gb/s से 2x100Gb/s QSFP56 एक्टिव ऑप्टिकल स्प्लिटर केबल 10m AOC
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFS1S50-H015E |
| दस्तावेज़: | MFS1S50-H0xxV.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स एओसी केबल | केबल लंबाई: | 10 मीटर |
| नमूना: | MFS1S50-H015E | नाम: | Mellanox AOC सक्रिय ऑप्टिकल केबल 200GB/S से 2x100GB/S IB HDR QSFP56 से 2 MFS1S1S50-H005E MFS1S1S50-H |
| कीवर्ड: | मेलानॉक्स केबल | ||
| प्रमुखता देना: | मेलानॉक्स 200Gb/s QSFP56 स्प्लिटर केबल,NVIDIA मेलानॉक्स एक्टिव ऑप्टिकल केबल 10m,2x100Gb/s के साथ QSFP56 स्प्लिटर केबल |
||
उत्पाद विवरण
Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.
- 200Gb/s से 2x100Gb/s ब्रेकआउट आर्किटेक्चर (4x50G PAM4 से 2x2x50G)
- पानी के मल्टीमोड फाइबर के साथ 10 मीटर की लंबाई, LSZH रेटेड जैकेट
- InfiniBand HDR (200G) से HDR100 (100G) और 200GbE से 100GbE का समर्थन करता है
- प्रोग्राम करने योग्य आरएक्स आउटपुट आयाम और पूर्व जोर
- गर्म-प्लग करने योग्य QSFP56 कनेक्टर, SFF-8665 अनुरूप, 4.5W (200G अंत) / 3.0W (100G अंत)
- ब्रेकआउट आर्किटेक्चरःएक 200Gb/s QSFP56 अंत दो 100Gb/s QSFP56 अंतों में विभाजित होता है जो स्विच-टू-सर्वर कनेक्शन के लिए आदर्श है।
- वीसीएसईएल प्रौद्योगिकीःऊर्ध्वाधर गुहा सतह उत्सर्जक लेजर 10 मीटर से अधिक विश्वसनीय, कम लागत वाले मल्टीमोड ट्रांसमिशन के लिए।
- दोहरे डेटा दर समर्थनः200G HDR से 2x100G HDR100 (InfiniBand) या 200GbE से 2x100GbE।
- डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम):ऑप्टिकल शक्ति, तापमान, वोल्टेज और प्रति लेन के लिए पूर्वाग्रह वर्तमान की वास्तविक समय निगरानी।
- कम बिजली की खपतः4.5W 200G अंत में विशिष्ट, 3.0W प्रति 100G अंत में।
MFS1S50-H010E के अनुरूप हैSFF-8665(QSFP56 विद्युत) औरSFF-8636(प्रबंधन इंटरफेस). यह उपयोग करता है4x 50Gb/s PAM4 मॉड्यूलेशन200G अंत पर, दो 100G अंत पर 2x2x50G PAM4 में विभाजित।इनफिनिबैंड एचडीआर/एचडीआर100(IBTA 1.5) और200GBASE-SR4 / 100GBASE-SR2ईथरनेट. एकीकृतसीडीआर (घड़ी और डेटा रिकवरी)25.78125 जीबीडी एनआरजेड या 26.5625 जीबीडी पीएएम4 के लिए दर चयन के साथ प्रति लेन।
MFS1S50-H010E मेजबान 200G पोर्ट से विद्युत 50Gb/s PAM4 संकेतों को चार VCSEL लेजर का उपयोग करके ऑप्टिकल संकेतों में परिवर्तित करता है। केबल के अंदर,चार ऑप्टिकल लेन प्रत्येक दो लेन के दो समूहों में विभाजित हैं, दो अलग-अलग 100G QSFP56 कनेक्टरों के लिए रूट किया जाता है। प्रत्येक 100G छोर पर, फोटोडेटेक्टर ऑप्टिकल संकेतों को वापस विद्युत में परिवर्तित करते हैं। एकीकृतसीडीआर रीटाइमिंगडिजिटल डायग्नोस्टिक्स लगातार लिंक की स्थिति की निगरानी करता है, I2C इंटरफेस के माध्यम से वास्तविक समय में प्रतिक्रिया प्रदान करता है।
- स्विच-टू-सर्वर कनेक्शनःएक 200G QM8700 स्विच पोर्ट को दो 100G ConnectX-6/7 एडाप्टर से कनेक्ट करें।
- 200GbE से 100GbE ब्रेकआउटः200G स्पेक्ट्रम स्विच को दो 100G सर्वर या स्टोरेज नोड्स से जोड़ें।
- टॉप-ऑफ-रैक फैन-आउट:मिश्रित गति के बुनियादी ढांचे के लिए उच्च घनत्व वाले स्विच पोर्टों का कुशलतापूर्वक उपयोग करना।
- एचडीआर100 क्लस्टरःएचडीआर100 कपड़े बनाने के लिए लागत प्रभावी एचडीआर स्विच का उपयोग करें।
| मॉडल | लम्बाई | 200G अंत कनेक्टर | 100G अंत कनेक्टर | फाइबर का प्रकार | शक्ति (200G अंत) | प्रोटोकॉल |
|---|---|---|---|---|---|---|
| MFS1S50-H010E | 10 मीटर | QSFP56 (200G) | 2x QSFP56 (100G) | MMF OM3/OM4 | 4.5W (आदर्श) | HDR/HDR100, 200/100GbE |
| MFS1S50-H005E | 5 मीटर | QSFP56 (200G) | 2x QSFP56 (100G) | मनी फंड | 4.5W | एचडीआर/एचडीआर100 |
| MFS1S50-H020E | 20 मीटर | QSFP56 (200G) | 2x QSFP56 (100G) | मनी फंड | 4.5W | एचडीआर/एचडीआर100 |
नोटः ऑपरेटिंग तापमान 0°C से 70°C, भंडारण -40°C से 85°C. न्यूनतम मोड़ त्रिज्या 30mm. 100G अंत शक्तिः 3.0W विशिष्ट।
- बनाम निष्क्रिय तांबा स्प्लिटरःकम वजन, बेहतर वायु प्रवाह और पूर्ण ईएमआई प्रतिरक्षा के साथ लंबी पहुंच (10 मीटर) ।
- अलग-अलग एओसी के मुकाबलेःएकल केबल लागत को कम करता है और फैन-आउट अनुप्रयोगों के लिए केबल प्रबंधन को सरल बनाता है।
- एकीकृत रीटाइमिंग:दूरी पर सिग्नल की गुणवत्ता और झटके के प्रदर्शन में सुधार करता है।
- पूर्ण डीडीएम समर्थनःसक्रिय रखरखाव के लिए प्रत्येक बंदरगाह पर वास्तविक समय में ऑप्टिकल शक्ति और तापमान की निगरानी।
- एचडीआर100 अनुकूलनः200 जी स्विच पोर्ट का उपयोग करके लागत प्रभावी 100 जी कपड़े बनाने के लिए एकदम सही।
हम 24/7 तकनीकी परामर्श, आरएमए सेवाएं और केबलिंग बुनियादी ढांचे के डिजाइन समर्थन प्रदान करते हैं। प्रत्येक एमएफएस 1 एस 50-एच 010 ई को 1 साल की वारंटी और 100% कारखाना परीक्षण द्वारा समर्थित है।वॉल्यूम ऑर्डर के लिए उपलब्ध कस्टम लंबाई. हमारी सूची स्टॉक में आइटम के लिए उसी दिन डिस्पैच सुनिश्चित करती है. ट्रांससीवर संगतता सत्यापन और लिंक बजट गणना के लिए पूर्व बिक्री समर्थन उपलब्ध है.
A:हाँ, यह ठीक उस उपयोग के मामले के लिए डिज़ाइन किया गया है ₹200G HDR स्विच दो HDR100 एडाप्टर पर।
A:हां, यह 200GbE/100GbE और InfiniBand HDR/HDR100 प्रोटोकॉल दोनों का समर्थन करता है।
A:प्रत्येक 100G अंत लगभग 3.0W आम, अधिकतम 3.5W का उपभोग करता है।
A:दोनों 100G छोरों को उचित संचालन के लिए मान्य बंदरगाहों से जोड़ा जाना चाहिए; केबल को एकल-अंत उपयोग के लिए डिज़ाइन नहीं किया गया है।
A:न्यूनतम मोड़ त्रिज्या 30 मिमी है. सिग्नल अखंडता बनाए रखने के लिए तेज मोड़ से बचें.
- ईएसडी संवेदनशीलता:QSFP पिंजरों में डालने पर ग्राउंड किए गए कलाई के पट्टियों का उपयोग करें। कनेक्टर सुरक्षा टोपी के साथ भेजे जाते हैं। स्थापना से तुरंत पहले ही हटा दें।
- उपयोग से पहले साफ करें:सम्मिलित होने से पहले हमेशा उचित एक क्लिक क्लीनरों से ऑप्टिकल कनेक्टर्स को साफ करें।
- झुकने का त्रिज्या:घुमाव त्रिज्या 30 मिमी से अधिक न हो; कनेक्टर्स पर तनाव से बचें।
- ऑपरेटिंग तापमानःपरिवेश का तापमान 0°C से 70°C के भीतर सुनिश्चित किया जाना चाहिए।
- भंडारणः-40°C से 85°C के बीच स्वच्छ, शुष्क वातावरण में रखें।
