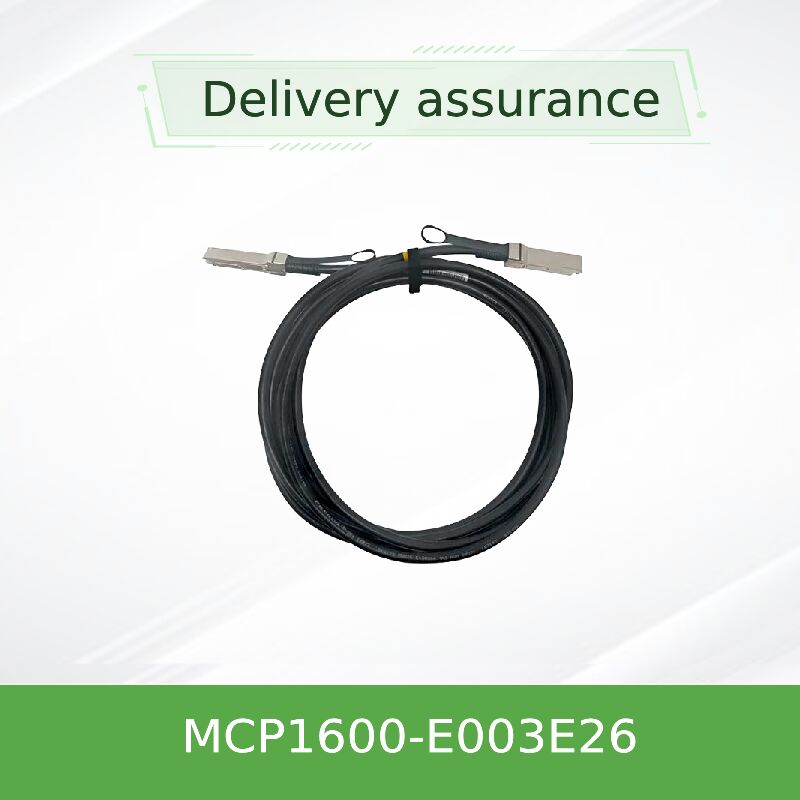

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 निष्क्रिय डीएसी केबल 3m EDR InfiniBand
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCP1600-E003E26 |
| दस्तावेज़: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स एओसी केबल | केबल लंबाई: | 3 मीटर |
| नाम: | मेलानॉक्स DAC केबल MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG इनफिनिबैंड नेटवर्क | कीवर्ड: | मेलानॉक्स डीएसी केबल |
| प्रमुखता देना: | MCP1600-E003E26,QSFP28 निष्क्रिय डीएसी केबल,3 मीटर डीएसी केबल |
||
उत्पाद विवरण
NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 पैसिव डायरेक्ट अटैच कॉपर केबल
EDR InfiniBand और 100GbE अनुप्रयोगों के लिए 100Gb/s थ्रूपुट प्रदान करने वाली लागत-प्रभावी 3-मीटर पैसिव कॉपर केबल—शॉर्ट-रीच डेटा सेंटर इंटरकनेक्ट के लिए लगभग शून्य बिजली की खपत, अल्ट्रा-लो लेटेंसी और मजबूत सिग्नल इंटीग्रिटी की विशेषता है।
- प्रति दिशा 4x 25Gb/s NRZ लेन पर 100Gb/s एग्रीगेट बैंडविड्थ
- 26AWG कंडक्टर, काले LSZH जैकेट के साथ 3-मीटर लंबाई
- InfiniBand EDR (100Gb/s) और 100 गीगाबिट ईथरनेट का समर्थन करता है
- लगभग शून्य बिजली की खपत (<0.1W) | बिट एरर रेट 1E-15 से बेहतर
- हॉट-प्लग करने योग्य QSFP28 फॉर्म फैक्टर, SFF-8665 कंप्लायंट, RoHS कंप्लायंट
विशेषताएं
- 100Gb/s थ्रूपुट: प्रति दिशा चार 25Gb/s NRZ चैनल, कुल 100Gb/s फुल डुप्लेक्स।
- पैसिव कॉपर डिज़ाइन: कोई सक्रिय घटक नहीं—सबसे कम लागत, शून्य लेटेंसी, और लगभग शून्य बिजली की खपत।
- 26AWG कंडक्टर: उत्कृष्ट सिग्नल इंटीग्रिटी के साथ 3-मीटर रीच के लिए अनुकूलित।
- प्रोटोकॉल एग्नोस्टिक: ऑटो-नेगोशिएशन के साथ InfiniBand EDR और 100GbE का समर्थन करता है।
- कठोर परीक्षण: Mellanox सिस्टम के साथ BER <1E-15 के लिए 100% उत्पादन परीक्षण।प्रौद्योगिकी और मानक
MCP1600-E003E26
SFF-8665(QSFP28 इलेक्ट्रिकल) और SFF-8636(प्रबंधन इंटरफ़ेस) का अनुपालन करता है। यह ट्विनैक्स कॉपर पेयर पर 4x 25Gb/s NRZ मॉड्यूलेशन का उपयोग करता है। InfiniBand EDR(IBTA 1.3) और 100GBASE-CR4 ईथरनेट का समर्थन करता है। एकीकृत EEPROM I²C के माध्यम से उत्पाद पहचान प्रदान करता है। LSZH जैकेट के साथ RoHS कंप्लायंट।कार्य सिद्धांत: पैसिव कॉपर ट्रांसमिशन
एक पैसिव डायरेक्ट अटैच कॉपर केबल के रूप में, MCP1600-E003E26 25Gb/s NRZ सिग्नल को 3 मीटर तक सक्रिय प्रवर्धन के बिना प्रसारित करने के लिए उच्च-गुणवत्ता वाले 26AWG ट्विस्टेड पेयर और सटीक प्रतिबाधा मिलान (100Ω डिफरेंशियल) पर निर्भर करता है। केबल का निर्माण स्क्यू और क्रॉसस्टॉक को कम करता है, जबकि EEPROM होस्ट डिवाइस को कॉन्फ़िगरेशन डेटा (लंबाई, विक्रेता, इक्वलाइज़ेशन संकेत) प्रदान करता है। परिणाम एक
शून्य-लेटेंसी, लगभग शून्य बिजली लिंक है जो शॉर्ट-रीच इंट्रा-रैक कनेक्शन के लिए आदर्श है।अनुप्रयोग और परिनियोजन
InfiniBand EDR फैब्रिक्स:
- रैक के भीतर QM8700/QM8790 स्विच को ConnectX-5/6 एडेप्टर से कनेक्ट करें।100GbE नेटवर्क:
- स्पेक्ट्रम स्विच को 3 मीटर तक सर्वर या स्टोरेज नोड्स से लिंक करें।टॉप-ऑफ-रैक से सर्वर:
- न्यूनतम बिजली और लागत के साथ शॉर्ट-रीच इंट्रा-रैक कनेक्शन।स्टोरेज क्लस्टर:
- कन्वर्ज्ड ईथरनेट (RoCE) पर RDMA और NVMe-oF परिनियोजन।तकनीकी विनिर्देश और ऑर्डरिंग विकल्प
मॉडल
| लंबाई | AWG | डेटा दर | कनेक्टर | पावर | केबल व्यास | MCP1600-E003E26 |
|---|---|---|---|---|---|---|
| 3 मीटर | 26 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 मिमी | नोट: ऑपरेटिंग तापमान 0°C से 70°C, स्टोरेज -40°C से 85°C। न्यूनतम सिंगल बेंड रेडियस: 47mm (व्यास का 5x)। दोहराव/असेंबली बेंड रेडियस: 94mm (व्यास का 10x)। |
| 2 मीटर | 30 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 मिमी | MCP1600-E005E26 |
| 5 मीटर | 26 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 मिमी | नोट: ऑपरेटिंग तापमान 0°C से 70°C, स्टोरेज -40°C से 85°C। न्यूनतम सिंगल बेंड रेडियस: 47mm (व्यास का 5x)। दोहराव/असेंबली बेंड रेडियस: 94mm (व्यास का 10x)। |
लाभ और विभेदक
एक्टिव ऑप्टिकल केबल (AOC) के मुकाबले:
- काफी कम लागत, शून्य बिजली की खपत, और सफाई की आवश्यकता नहीं।एक्टिव कॉपर (ACC) के मुकाबले:
- कम लागत और शून्य बिजली—बहुत छोटे रीच ≤3m के लिए आदर्श।सिद्ध विश्वसनीयता:
- Mellanox सिस्टम के साथ 1E-15 से बेहतर BER त्रुटि-मुक्त ट्रांसमिशन सुनिश्चित करता है।मोटी 26AWG:
- 30AWG केबल की तुलना में 3 मीटर पर बेहतर सिग्नल इंटीग्रिटी।सेवा और सहायता
हम 24/7 तकनीकी परामर्श, आरएमए सेवाएं, और केबलिंग इन्फ्रास्ट्रक्चर डिजाइन सहायता प्रदान करते हैं। प्रत्येक MCP1600-E003E26 को 1-वर्ष की सीमित हार्डवेयर वारंटी और 100% फैक्ट्री परीक्षण का समर्थन प्राप्त है। हमारी इन्वेंट्री स्टॉक में आइटम के लिए उसी दिन डिस्पैच सुनिश्चित करती है। ConnectX एडेप्टर और क्वांटम स्विच के साथ संगतता सत्यापन के लिए प्री-सेल्स सपोर्ट उपलब्ध है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्र: क्या यह केबल ConnectX-5 और ConnectX-6 एडेप्टर के साथ संगत है?
उ:
लगभग शून्य (<0.1W) क्योंकि कोई सक्रिय घटक नहीं हैं।प्र: क्या मैं इस DAC का उपयोग 100GbE अनुप्रयोगों के लिए कर सकता हूँ?
उ:
लगभग शून्य (<0.1W) क्योंकि कोई सक्रिय घटक नहीं हैं।प्र: स्थापना के लिए न्यूनतम बेंड रेडियस क्या है?
उ:
लगभग शून्य (<0.1W) क्योंकि कोई सक्रिय घटक नहीं हैं।प्र: क्या इसके लिए किसी कॉन्फ़िगरेशन की आवश्यकता है?
उ:
लगभग शून्य (<0.1W) क्योंकि कोई सक्रिय घटक नहीं हैं।प्र: बिजली की खपत क्या है?
उ:
लगभग शून्य (<0.1W) क्योंकि कोई सक्रिय घटक नहीं हैं।सावधानियां और हैंडलिंग दिशानिर्देशESD संवेदनशीलता:
QSFP केज में डालते समय ग्राउंडेड रिस्ट स्ट्रैप का उपयोग करें। कनेक्टर सुरक्षात्मक कैप के साथ भेजे जाते हैं—स्थापना से ठीक पहले ही निकालें।
- बेंड रेडियस: न्यूनतम बेंड रेडियस (47mm सिंगल, 94mm दोहराव) से अधिक न करें। कनेक्टर के पास तेज मोड़ों से बचें।
- ऑपरेटिंग तापमान: 0°C–70°C के भीतर परिवेशी तापमान सुनिश्चित करें।
- भंडारण: -40°C और 85°C के बीच स्वच्छ, शुष्क वातावरण में स्टोर करें।
- संगतता: अपने उपकरण से मेल खाने वाले कनेक्टर प्रकार (QSFP28) को सत्यापित करें।
