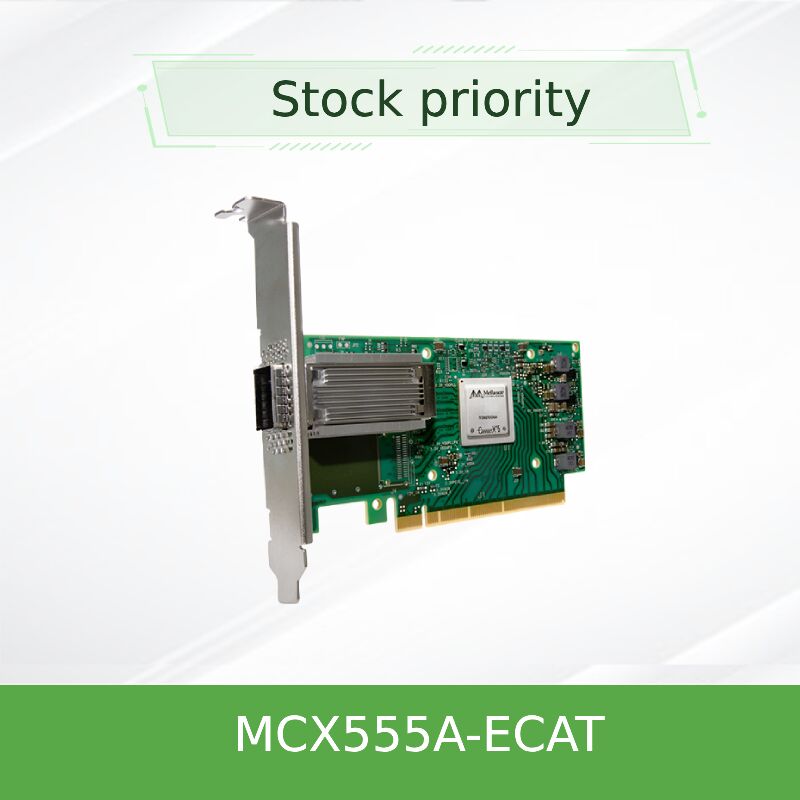

NVIDIA MCX555A-ECAT 100Gb/s सिंगल-पोर्ट QSFP28 InfiniBand एडॉप्टर PCIe 3.0 x16 ConnectX-5 नेटवर्क कार्ड
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCX555A-ECAT |
| दस्तावेज़: | CONNECTX-5 infiniband.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| डिज़ाइन: | भंडार | आवेदन: | सर्वर |
|---|---|---|---|
| स्थिति: | नया और मौलिक | प्रकार: | तारयुक्त |
| अधिकतम गति: | EDR और 100GBE | ईथरनेट कनेक्टर: | QSFP28 |
| प्रमुखता देना: | NVIDIA ConnectX-5 InfiniBand एडॉप्टर,100Gb/s QSFP28 नेटवर्क कार्ड,PCIe 3.0 x16 Mellanox कार्ड |
||
उत्पाद विवरण
उच्च प्रदर्शन, कम विलंबता 100Gb / s नेटवर्क एडाप्टर एचपीसी, एआई और क्लाउड डेटा केंद्रों के लिए डिज़ाइन किया गया है। जिसमें NVMe over Fabrics, GPUDirect RDMA,और एमपीआई कार्यभारों के लिए टैग मिलान करना उद्योग में अग्रणी थ्रूपुट और सीपीयू दक्षता प्रदान करना.
दएनवीडिया कनेक्टएक्स-5 एमसीएक्स555ए-ईसीएटीयह एक एकल-पोर्ट 100Gb/s InfiniBand एडाप्टर कार्ड है।100 जीबी/सेकंड की दरउप-माइक्रोसेकंड विलंबता और एक उच्च संदेश दर के साथ। कार्ड उच्च प्रदर्शन कंप्यूटिंग, भंडारण,और आभासीकृत वातावरण.
एक एम्बेडेड पीसीआईई स्विच और उन्नत आरडीएमए क्षमताओं के साथ निर्मित, एमसीएक्स 555 ए-ईसीएटी सीपीयू से महत्वपूर्ण संचार कार्यों को ऑफलोड करता है, जिससे उच्च अनुप्रयोग प्रदर्शन संभव होता है,कम बिजली की खपतयह पीसीआईई 3.0 x16 स्लॉट के साथ पूरी तरह संगत है और ऑपरेटिंग सिस्टम और त्वरण फ्रेमवर्क की एक विस्तृत श्रृंखला का समर्थन करता है।
- 100Gb/s तककनेक्टिविटी प्रति पोर्ट (InfiniBand EDR / 100GbE)
- एकल QSFP28 कनेक्टरऑप्टिकल या तांबे के केबल के लिए
- पीसीआईई 3.0 x16 होस्ट इंटरफ़ेस(स्वचालित रूप से x8, x4, x2, x1 पर बातचीत करता है)
- आरडीएमए, भेजें/प्राप्त करें अर्थशास्त्रहार्डवेयर आधारित विश्वसनीय परिवहन के साथ
- टैग मिलान और रैंडोव लोडएमपीआई और एसएचएमईएम के लिए
- एनवीएमई ओवर फैब्रिक्स (एनवीएमई-ओएफ) लक्ष्य उतार-चढ़ावकुशल भंडारण के लिए
- GPUDirect RDMA (पीयरडायरेक्ट)GPU संचार के लिए त्वरण
- हार्डवेयर आधारित भीड़ नियंत्रण और अनुकूलन रूटिंग समर्थन
- एसआर-आईओवी वर्चुअलाइजेशन:512 वर्चुअल फ़ंक्शन तक
- RoHS के अनुरूप, कम प्रोफाइल फॉर्म फैक्टर(उच्च ब्रैकेट शामिल है)
कनेक्टएक्स-5 आर्किटेक्चर हार्डवेयर त्वरण इंजनों की एक श्रृंखला को एकीकृत करता है जो सीपीयू हस्तक्षेप को कम करते हैं और एप्लिकेशन स्केलेबिलिटी में सुधार करते हैंः
- एमपीआई टैग मिलान और रेंडेज़ूओस ऑफलोडःसंदेश मिलान और रेंडज़ू प्रोटोकॉल प्रसंस्करण को ऑफलोड करता है, एचपीसी क्लस्टर के लिए एमपीआई प्रदर्शन में नाटकीय रूप से सुधार करता है।
- अनुकूलन रूटिंग के साथ आउट-ऑफ-ऑर्डर आरडीएमए:आदेशित समापन अर्थशास्त्र को बनाए रखते हुए कई नेटवर्क पथों के कुशल उपयोग को सक्षम करता है, कपड़े के उपयोग को अधिकतम करता है।
- एनवीएमई-ओएफ टारगेट ऑफलोड्सःएनवीएमई स्टोरेज सिस्टम को शून्य सीपीयू ओवरहेड के साथ रिमोट एक्सेस की सेवा करने की अनुमति देता है, जो विघटित स्टोरेज आर्किटेक्चर के लिए आदर्श है।
- गतिशील रूप से जुड़े परिवहन (डीसीटी):कनेक्शन सेटअप ओवरहेड को समाप्त करके बड़े कंप्यूटिंग और स्टोरेज सिस्टम के लिए अत्यधिक स्केलेबिलिटी प्रदान करता है।
- ASAP2 त्वरित स्विचिंग और पैकेट प्रसंस्करणःओपन vSwitch (OVS) और ओवरले नेटवर्क टनलिंग (VXLAN, NVGRE, GENEVE) के लिए हार्डवेयर ऑफलोड।
- ऑन-डिमांड पेजिंग (ओडीपी):आरडीएमए परिचालनों के लिए आभासी स्मृति पेजिंग का समर्थन करता है, अनुप्रयोग विकास को सरल बनाता है।
- उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी):सुपरकंप्यूटिंग क्लस्टर, एमपीआई-आधारित सिमुलेशन और कम विलंबता और उच्च संदेश दरों की आवश्यकता वाले वैज्ञानिक अनुसंधान कार्यभार के लिए आदर्श।
- एआई और गहरी शिक्षा प्रशिक्षणःGPUDirect RDMA के साथ संयुक्त, नोड्स के बीच तेजी से GPU-to-GPU संचार को सक्षम करता है, प्रशिक्षण समय को तेज करता है।
- एनवीएमई-ओएफ भंडारण प्रणालीःउच्च थ्रूपुट, कम विलंबता वाले ब्लॉक स्टोरेज एक्सेस के लिए NVMe ओवर फैब्रिक्स वातावरण में स्टोरेज लक्ष्य या आरंभकर्ता के रूप में तैनात करें.
- क्लाउड और वर्चुअलाइज्ड डाटा सेंटरःएसआर-आईओवी और वर्चुअलाइजेशन ऑफलोड्स गारंटीकृत QoS और सुरक्षित अलगाव के साथ बहु-निवासी वातावरणों का समर्थन करते हैं।
- उच्च आवृत्ति व्यापार (एचएफटी):अल्ट्रा-लो लेटेंसी और हार्डवेयर टाइमस्टैम्पिंग (IEEE 1588v2) वित्तीय सेवा अनुप्रयोगों की मांगों को पूरा करते हैं।
MCX555A-ECAT को NVIDIA InfiniBand स्विच (जैसे, क्वांटम, स्पेक्ट्रम) और तृतीय-पक्ष 100GbE स्विच के साथ व्यापक संगतता के लिए डिज़ाइन किया गया है।यह QSFP28 बंदरगाहों के माध्यम से निष्क्रिय तांबे DAC और सक्रिय ऑप्टिकल केबल दोनों का समर्थन करता है.
ऑपरेटिंग सिस्टम और सॉफ्टवेयर स्टैकः
- RHEL / CentOS, उबंटू, विंडोज सर्वर, फ्रीबीएसडी, वीएमवेयर ESXi
- ओपनफैब्रिक्स एंटरप्राइज डिस्ट्रीब्यूशन (ओएफईडी) / विनओएफ-2
- एनवीडिया एचपीसी-एक्स, ओपनएमपीआई, एमवीएपीआईसीएच2, इंटेल एमपीआई, प्लेटफॉर्म एमपीआई
- कर्नेल बायपास के लिए डाटा प्लेन डेवलपमेंट किट (DPDK)
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | MCX555A-ECAT |
| रूप कारक | पीसीआईई कम प्रोफ़ाइल (14.2 सेमी x 6.9 सेमी ब्रैकेट के बिना), उच्च ब्रैकेट पूर्व-स्थापित, लघु ब्रैकेट शामिल |
| पोर्ट गति और प्रकार | 1x QSFP28, 100Gb/s तक InfiniBand (EDR) और 100GbE |
| होस्ट इंटरफ़ेस | पीसीआई एक्सप्रेस 3.0 x16 (x8, x4, x2, x1 के साथ संगत) |
| InfiniBand समर्थन | IBTA 1.3 संगत, 100Gb/s EDR, FDR, QDR, DDR, SDR; 8 आभासी लेन + VL15; 16 मिलियन I/O चैनल |
| ईथरनेट समर्थन | 100GbE, 50GbE, 40GbE, 25GbE, 10GbE, 1GbE; IEEE 802.3cd, 802.3bj, 802.3by, 802.3ba, 802.3ae |
| आरडीएमए क्षमताएं | आरडीएमए कन्वर्ज्ड ईथरनेट (आरओसीई) पर, हार्डवेयर विश्वसनीय परिवहन, आउट-ऑफ-ऑर्डर आरडीएमए, परमाणु संचालन |
| स्टोरेज ऑफलोड | एनवीएमई ओवर फैब्रिक्स टारगेट ऑफलोड, आईएसईआर, एसआरपी, एनएफएस आरडीएमए, एसएमबी डायरेक्ट, टी10 डीआईएफ हस्ताक्षर हस्तांतरण |
| आभासीकरण | एसआर-आईओवी (अधिकतम 512 आभासी कार्य), वीएमवेयर नेटक्यू, एनपीएआर, पीसीआईई एक्सेस कंट्रोल सर्विसेज (एसीएस) |
| सीपीयू ऑफलोड | टीसीपी/यूडीपी/आईपी स्टेटलेस ऑफलोड, एलएसओ/एलआरओ, चेकसम ऑफलोड, आरएसएस/टीएसएस, वीएलएएन/एमपीएलएस टैग सम्मिलन/निष्कासन |
| ओवरले नेटवर्क | वीएक्सएलएएन, एनवीजीआरई, जेनेवा इनकैप्सुलेशन/डेकैप्सुलेशन के लिए हार्डवेयर डिस्चार्ज |
| प्रबंधन | MCTP पर NC-SI, मॉनिटर/नियंत्रण और फर्मवेयर अद्यतन के लिए PLDM, I2C, SPI, JTAG |
| रिमोट बूट | InfiniBand, ईथरनेट, iSCSI पर रिमोट बूट; UEFI, PXE समर्थन |
| बिजली की खपत | सार्वजनिक रूप से निर्दिष्ट नहीं; सामान्य 20W से कम रेंज ️ कृपया अपने सिस्टम के लिए पुष्टि करें |
| ऑपरेटिंग तापमान | 0°C से 55°C (सामान्य वातावरण) |
| अनुपालन | RoHS, REACH, FCC, CE, VCCI, ICES, RCM |
नोटः विनिर्देश NVIDIA ConnectX-5 उत्पाद प्रलेखन से प्राप्त हैं। नवीनतम विवरण और फर्मवेयर समर्थन के लिए, आधिकारिक NVIDIA रिलीज़ नोट्स देखें।
| आदेश भाग संख्या | बंदरगाह/गति | होस्ट इंटरफ़ेस | रूप कारक | प्रमुख विशेषताएं |
|---|---|---|---|---|
| MCX555A-ECAT | 1x QSFP28, 100Gb/s | पीसीआईई 3.0 x16 | कम प्रोफ़ाइल पीसीआईई | मानक एकल-पोर्ट, ईडीआर इन्फिनीबैंड / 100GbE |
| MCX556A-ECAT | 2x QSFP28, 100Gb/s | पीसीआईई 3.0 x16 | कम प्रोफ़ाइल पीसीआईई | दो-पोर्ट, EDR/100GbE |
| MCX556A-EDAT | 2x QSFP28, 100Gb/s | पीसीआईई 4.0 x16 | कम प्रोफ़ाइल पीसीआईई | कनेक्टएक्स-5 एक्स, उन्नत पीसीआईई Gen4 |
| MCX556M-ECAT-S25 | 2x QSFP28, 100Gb/s | 2x पीसीआईई 3.0 x8 | सॉकेट डायरेक्ट | हार्नेस के माध्यम से दो-सोकेट सर्वर कनेक्शन |
| MCX545B-ECAN | 1x QSFP28, 100Gb/s | पीसीआईई 3.0 x16 | ओसीपी 2.0 प्रकार 1 | ओपन कम्प्यूट प्रोजेक्ट फ़ॉर्म फ़ैक्टर |
ओसीपी या मल्टी-होस्ट वेरिएंट के लिए, कृपया बिक्री से संपर्क करें. सभी कार्ड कम गति के लिए पिछड़े संगतता का समर्थन करते हैं.
- बेहतर अनुप्रयोग प्रदर्शनःएमपीआई, एनवीएम-ओएफ के लिए हार्डवेयर ऑफलोड, और व्यावसायिक तर्क के लिए मुक्त सीपीयू कोर को ओवरले करता है।
- स्केलेबल आरडीएमए कपड़ेःडीसीटी, एक्सआरसी और आउट-ऑफ-ऑर्डर आरडीएमए हजारों नोड्स के लिए रैखिक स्केलेबिलिटी प्रदान करते हैं।
- GPU त्वरण तैयारःGPUDirect RDMA जीपीयू और नेटवर्क एडाप्टर के बीच प्रत्यक्ष मेमोरी एक्सेस को सक्षम करता है, जो एआई क्लस्टर में सीपीयू की बाधाओं को समाप्त करता है।
- लचीली तैनाती:एकल QSFP28 पोर्ट केबलिंग को सरल बनाता है और 100Gb/s लीफ-स्पाइन आर्किटेक्चर के लिए आदर्श है।
- निवेश संरक्षण:इनफिनिबैंड और ईथरनेट दोनों के लिए समर्थन आवश्यकताओं के अनुसार प्रोटोकॉल के बीच निर्बाध संक्रमण की अनुमति देता है।
हांगकांग स्टारसर्ज समूह एनवीआईडीआईए कनेक्टएक्स-5 एडेप्टरों के लिए पूर्ण जीवनचक्र समर्थन प्रदान करता है, जिसमें पूर्व-बिक्री विन्यास सहायता, फर्मवेयर अद्यतन मार्गदर्शन और वारंटी सेवा शामिल है।हमारी तकनीकी टीम मदद कर सकती है:
- आपके सर्वर और स्विच बुनियादी ढांचे के साथ संगतता सत्यापन
- एचपीसी या स्टोरेज कार्यभार के लिए प्रदर्शन ट्यूनिंग
- कस्टम ब्रैकेट विकल्प और थोक पैकेजिंग की आवश्यकताएं
- आरएमए प्रसंस्करण और उन्नत प्रतिस्थापन सेवाएं
मात्रा मूल्य निर्धारण और लीड समय की जानकारी के लिए हमारे बिक्री इंजीनियरों से संपर्क करें।
इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी):एडेप्टर को संभालने के समय हमेशा ईएसडी-सुरक्षित प्रथाओं का प्रयोग करें। स्थापना तक एंटी-स्टेटिक पैकेजिंग में स्टोर करें।शीतलन आवश्यकताएंःसर्वर चेसिस में पर्याप्त वायु प्रवाह सुनिश्चित करें ताकि निर्दिष्ट सीमा के भीतर परिचालन तापमान बनाए रखा जा सके।फर्मवेयर अद्यतनःNVIDIA आधिकारिक फर्मवेयर उपकरण (MFT) का उपयोग करें और अद्यतन करने से पहले अपने ओएस और ड्राइवर संस्करण के साथ संगतता सत्यापित करें.केबल झुकाना:सिग्नल बिगड़ने से बचने के लिए QSFP28 केबल बेंड त्रिज्या दिशानिर्देशों का पालन करें।
यह एक वर्ग ए उत्पाद है. आवासीय वातावरण में यह रेडियो हस्तक्षेप का कारण बन सकता है. स्थानीय नियमों के अनुसार उचित परिरक्षण और ग्राउंडिंग सुनिश्चित करें.
2008 में स्थापित,हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। नेटवर्क स्विच, एनआईसी, वायरलेस एक्सेस पॉइंट सहित उत्पादों के साथ दुनिया भर में ग्राहकों की सेवा करना,नियंत्रक, और उच्च गति केबलिंग, स्टारसर्ज गहरी तकनीकी विशेषज्ञता को ग्राहक-प्रथम दृष्टिकोण के साथ जोड़ती है। कंपनी सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त जैसे उद्योगों का समर्थन करती है।,और उद्यम, IoT समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास और बहुभाषी वैश्विक वितरण की पेशकश करते हैं। विश्वसनीय गुणवत्ता और उत्तरदायी सेवा पर ध्यान केंद्रित करते हुए,स्टारसर्ज ग्राहकों को कुशल बनाने में मदद करता है, स्केलेबल और विश्वसनीय नेटवर्क बुनियादी ढांचा।
| घटक/सिस्टम | संगतता की स्थिति | नोट्स |
|---|---|---|
| एनवीडिया क्वांटम इन्फिनिबैंड स्विच | प्रमाणित | उचित फर्मवेयर का उपयोग करते समय ईडीआर, एचडीआर संगतता |
| एनवीआईडीआईए स्पेक्ट्रम ईथरनेट स्विच | प्रमाणित | 100GbE, 50GbE, 25GbE मोड समर्थित |
| तीसरे पक्ष के 100GbE स्विच | संगत | आईईईई मानकों के अनुपालन की आवश्यकता; प्रमुख विक्रेताओं के साथ परीक्षण किया गया |
| GPU सर्वर (NVIDIA DGX, HGX) | GPUDirect के साथ प्रमाणित | मल्टी-जीपीयू संचार के लिए आरडीएमए त्वरण |
| NVMe-oF के साथ भंडारण सरणी | समर्थित | लक्षित उतार-चढ़ाव कुशल एनवीएमई फैब्रिक एक्सेस को सक्षम करता है |
- पुष्टि करें कि सर्वर में एक उपलब्ध PCIe 3.0 x16 (या x8) स्लॉट है।
- पोर्टों की संख्या निर्धारित करें: एकल पोर्ट (MCX555A-ECAT) बनाम दो पोर्ट (MCX556A-ECAT)
- केबल का प्रकार चुनेंः कम दूरी (≤5 मीटर) के लिए निष्क्रिय तांबा डीएसी या लंबी दूरी के लिए ऑप्टिकल।
- ऑपरेटिंग सिस्टम और ड्राइवर समर्थन (ओएफईडी, विंडोज, वीएमवेयर) सत्यापित करें।
- GPU क्लस्टर के लिए, अपने GPU मॉडल और ड्राइवर संस्करण के साथ GPUDirect RDMA संगतता सुनिश्चित करें.
- जांचें कि क्या आपके सर्वर चेसिस के लिए ऊंची या छोटी ब्रैकेट की आवश्यकता है।
