NVIDIA MFP7E10-N005 5m MPO12/APC मल्टीमोड फाइबर केबल 800G InfiniBand
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E10-N005 (980-9I73V-000005) |
| दस्तावेज़: | MFP7E10-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| भाग संख्या: | MFP7E10-N005 (980-9I73V-000005) | केबल प्रकार: | मल्टीमोड फाइबर केबल |
|---|---|---|---|
| मॉडल नंबर: | OM4, 50/125 माइक्रोन | लंबाई: | 5 मी |
| कनेक्टर्स: | MPO-12/APC (महिला) | आधार - सामग्री दर: | 400 Gbps तक |
उत्पाद विवरण

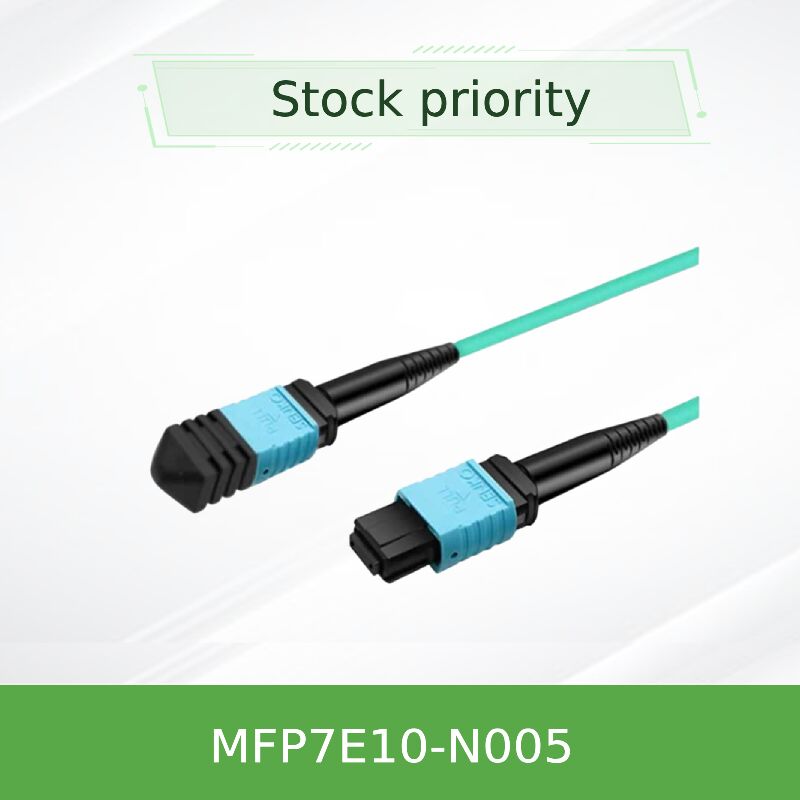

NVIDIA MFP7E10-N005
MPO12/APC मल्टीमोड फाइबर केबल
400G/800G InfiniBand और ईथरनेट के लिए हाई-डेंसिटी पैसिव ऑप्टिकल लिंक। सीधे ट्विन-पोर्ट OSFP स्विच को OSFP या QSFP112 एडॉप्टर से कनेक्ट करता है।
उत्पाद अवलोकन
NVIDIA MFP7E10-Nxxx सीरीज़ एक पैसिव MPO-12/APC-से-MPO-12/APC मल्टीमोड फाइबर केबल है जिसे हाई-परफॉरमेंस डेटा सेंटरों में शॉर्ट-रीच इंटरकनेक्ट के लिए इंजीनियर किया गया है।5 मीटर(5 मीटर वेरिएंट) टाइप-बी क्रॉसओवर टोपोलॉजी में आठ एक्टिव फाइबर का उपयोग करता है ताकि पोलरिटी रिवर्सल एडॉप्टर के बिना डायरेक्ट अटैच्ड कॉपर/ऑप्टिकल लिंक को सक्षम किया जा सके। एंगल्ड फिजिकल कॉन्टैक्ट (APC) 8-डिग्री पॉलिश के साथ, बैक रिफ्लेक्शन को कम किया जाता है, जिससे 800Gb/s तक PAM4 मॉड्यूलेशन के लिए सिग्नल इंटीग्रिटी सुनिश्चित होती है।
प्रत्येक केबल को Telcordia GR-1435 के लिए फैक्ट्री-टेस्ट किया गया है और यह 0 से 70°C तक के ऑपरेटिंग तापमान का समर्थन करता है। एक्वा LSZH जैकेट ज्वलनशीलता को कम करते हुए जहरीले धुएं के उत्सर्जन को कम करता है, जो हाई-डेंसिटी स्विच और GPU क्लस्टर के लिए उपयुक्त है।
मुख्य तथ्य
- भाग संख्या: MFP7E10-N005 (5m), साथ ही N003/N007/N010 से N050 तक
- फाइबर प्रकार: मल्टीमोड 50/125µm (≤30m के लिए OM3, >30m के लिए OM4)
- कनेक्टर: MPO-12/APC फीमेल, ग्रीन हाउसिंग, 8° एंगल्ड पॉलिश
- इंसर्शन लॉस: ≤0.35 dB + 0.0004 × L (अधिकतम)
- रिटर्न लॉस: ≥35 dB
- न्यूनतम बेंड रेडियस: 30 मिमी (डायनामिक / स्टैटिक)
- अधिकतम पहुंच: 50 मीटर (दो पैच पैनल और 4 मेटेड पेयर के साथ)
MPO-12/APC क्यों?
एंगल-पॉलिश किए गए कनेक्टर बैक रिफ्लेक्शन को दबाते हैं जो अन्यथा हाई-स्पीड ट्रांससीवर में लेजर प्रदर्शन को खराब कर देंगे। अल्ट्रा-पॉलिश (UPC) संस्करणों के विपरीत, APC प्रति लेन 50G PAM4 पर विश्वसनीय संचालन की अनुमति देता है। ग्रीन NVIDIA शेल जल्दी से APC संगतता की पहचान करता है, जिससे लेगेसी ब्लू-शेल UPC केबल के साथ मिसमैचिंग को रोका जा सके।
टाइप-बी क्रॉसओवर: एक छोर पर लेन 1 विपरीत छोर पर लेन 12 से जुड़ता है — बाहरी क्रॉसओवर कॉर्ड के बिना 4-लेन Tx/Rx पेयरिंग के लिए आदर्श।
प्रौद्योगिकी और सिग्नल इंटीग्रिटी
800G DR8 / 400G DR4 आर्किटेक्चर के लिए डिज़ाइन किया गया, प्रत्येक केबल में क्रॉस पिनआउट में व्यवस्थित 8 मल्टीमोड फाइबर होते हैं। 8-डिग्री APC इंटरफ़ेस ऑप्टिकल रिटर्न लॉस को >35dB तक कम करता है, जो NVIDIA MMA4Z00-NS (ट्विन-पोर्ट OSFP) जैसे हाई बॉड रेट ट्रांससीवर के लिए महत्वपूर्ण है। पैसिव डिज़ाइन शून्य पावर की खपत करता है और कोई लेटेंसी नहीं जोड़ता है, जिससे यह स्विच-टू-स्विच या स्विच-टू-DPU लिंक के लिए आदर्श है।
कठोर एंड-फेस ज्योमेट्री टेस्टिंग और IL/RL सत्यापन सुनिश्चित करता है कि प्रत्येक केबल आधुनिक 800G ईथरनेट और NVLink फैब्रिक एक्सटेंशन की सख्त आवश्यकताओं को पूरा करता है।
विशिष्ट परिनियोजन

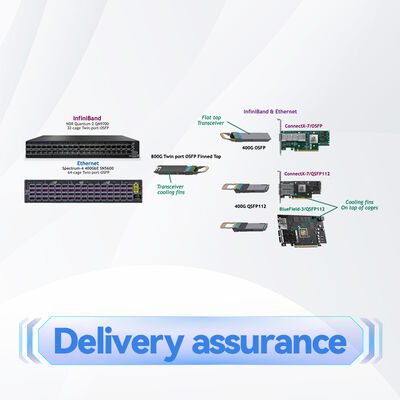

- ट्विन-पोर्ट OSFP 800Gb/s स्विच (जैसे, क्वांटम-2) को ConnectX-7 नेटवर्क एडॉप्टर से लिंक करना।
- NVIDIA BlueField-3 DPUs (QSFP112 या OSFP) को टॉप-ऑफ-रैक स्विच से कनेक्ट करना।
- स्टोरेज सर्वर में स्पाइन-लीफ इंटरकनेक्ट जिन्हें शॉर्ट-हॉल OM3/OM4 लिंक की आवश्यकता होती है।
- एकल रैक के भीतर या आसन्न रैक के बीच मल्टीमोड बैकबोन (≤50m)।
संगतता
MFP7E10-N005 किसी भी ट्रांससीवर या सिस्टम के साथ काम करता है जो MPO-12/APC फीमेल कनेक्टर स्वीकार करता है और टाइप-बी पिनआउट की अपेक्षा करता है। सत्यापित संगतता में शामिल हैं:
- NVIDIA MMA4Z00-NS (ट्विन-पोर्ट OSFP DR8, 800G)
- NVIDIA MMA4Z00-NS400 (सिंगल-पोर्ट OSFP 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- InfiniBand NDR 400G/800G स्विच और ConnectX-7 एडॉप्टर
- मानक 400GbE स्विच MPO-12 APC ऑप्टिकल इंटरफेस के साथ
तकनीकी विनिर्देश
| पैरामीटर | मान |
|---|---|
| उत्पाद प्रकार | पैसिव MPO-12/APC मल्टीमोड फाइबर केबल, टाइप बी क्रॉसओवर |
| लंबाई (नाममात्र) | 5 मीटर (MFP7E10-N005) ; सहनशीलता: +0.1/-0 मीटर (L <5m) या +2%×L/-0 (L≥5m)एक्टिव फाइबर |
| 8 (4 Tx / 4 Rx दिशा) | केबल व्यास |
| 3.0 ± 0.2 मिमी | जैकेट सामग्री |
| एक्वा LSZH / OFNR (राइजर रेटेड, लो स्मोक जीरो हैलोजन) | फाइबर कोर |
| 50/125 µm मल्टीमोड (≤30m के लिए OM3 ; >30m के लिए OM4) | इंसर्शन लॉस (अधिकतम) |
| ≤0.35 dB + 0.0004 * L (dB) | रिटर्न लॉस (न्यूनतम) |
| 35 dB | ऑपरेटिंग तापमान |
| 0°C से 70°C | भंडारण तापमान |
| -40°C से 85°C | सापेक्ष आर्द्रता |
| 10% ~ 85% (गैर-संक्षेपण) | नियामक |
| RoHS, CE, FCC क्लास A, CB, cTUVus, RCM, VCCI | लेजर क्लास |
| क्लास 1 (IEC 60825-1/2, 21 CFR 1040) | चयन गाइड (MFP7E10-Nxxx सीरीज़) |
ऑर्डरिंग पार्ट नंबर
| लंबाई | फाइबर प्रकार (लंबाई के आधार पर) | MFP7E10-N003 |
|---|---|---|
| 3 मीटर | OM3 | MFP7E10-N030 |
| 5 मीटर | OM3 | MFP7E10-N030 |
| 10 मीटर | OM3 | MFP7E10-N030 |
| 20 मीटर | OM3 | MFP7E10-N030 |
| 30 मीटर | OM3 (या अनुरोध पर OM4) | MFP7E10-N040 |
| 40 मीटर | OM4 | नोट: 30 मीटर से अधिक की लंबाई के लिए, 50 मीटर की पहुंच की गारंटी के लिए OM4 फाइबर का उपयोग किया जाता है। अन्य कस्टम लंबाई उपलब्ध हैं (जैसे, 7m, 15m, 25m, 35m); न्यूनतम ऑर्डर मात्रा लागू हो सकती है। |
| 50 मीटर | OM4 | नोट: 30 मीटर से अधिक की लंबाई के लिए, 50 मीटर की पहुंच की गारंटी के लिए OM4 फाइबर का उपयोग किया जाता है। अन्य कस्टम लंबाई उपलब्ध हैं (जैसे, 7m, 15m, 25m, 35m); न्यूनतम ऑर्डर मात्रा लागू हो सकती है। |
Starsurge को NVIDIA ऑप्टिकल केबल के लिए क्यों चुनें?
100% संगत और परीक्षण किया गया:
- शिपिंग से पहले प्रत्येक MFP7E10 केबल को NVIDIA ट्रांससीवर के साथ सत्यापित किया जाता है।स्टॉक और तेज़ लीड:
- लोकप्रिय लंबाई (3m, 5m, 10m, 20m, 30m, 50m) क्षेत्रीय गोदाम में रखी जाती है।तकनीकी सहायता:
- प्री-सेल्स संगतता जांच और पोस्ट-सेल्स समस्या निवारण।थोक मूल्य निर्धारण और लेबलिंग:
- बड़े प्रोजेक्ट के लिए कस्टम सीरियलाइज़ेशन / एसेट टैग उपलब्ध हैं।वैश्विक शिपिंग:
- यूएसए, ईयू, एपीएसी और मध्य पूर्व के लिए DDP/FedEx/UPS विकल्प।सेवा और सहायता
हांगकांग स्टारसर्ज ग्रुप विनिर्माण दोषों के खिलाफ 1-वर्ष की वारंटी प्रदान करता है, साथ ही 24-घंटे इंजीनियरिंग प्रतिक्रिया भी। हम इष्टतम इंसर्शन लॉस बनाए रखने के लिए सफाई और निरीक्षण मार्गदर्शन प्रदान करते हैं। 50 मीटर से अधिक की तैनाती या कस्टम हाइब्रिड केबल (MPO से डुप्लेक्स) के लिए, कृपया हमारी समाधान टीम से संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या MFP7E10-N005 का उपयोग QSFP56 या लेगेसी 100G ट्रांससीवर के साथ किया जा सकता है?
Q2: क्या केबल पोलरिटी NVIDIA क्वांटम-2 स्विच के लिए उपयुक्त है?
Q3: MFP7E10 और MFP7E20 में क्या अंतर है?
Q4: क्या आप सफाई किट की सिफारिश प्रदान करते हैं?
Q5: क्या 800G के लिए 5m लंबाई की गारंटी है?
हैंडलिंग सावधानियां
धूल कैप को तब तक न हटाएं
- जब तक कि स्थापना का क्षण न हो। संदूषण लिंक क्षरण का #1 कारण है।हमेशा MPO-APC विशिष्ट क्लीनर का उपयोग करके केबल कनेक्टर और ट्रांससीवर ऑप्टिकल रिसेप्टेकल दोनों को साफ करें।
- केबल को 30 मिमी से कम रेडियस पर न मोड़ें, खासकर कनेक्टर के पास।
- कभी भी MPO-APC (हरा/तिरछा) को MPO-UPC (नीला/सपाट) के साथ न मिलाएं — भौतिक क्षति होगी।
- प्लग करने योग्य ट्रांससीवर को संभालते समय मानक ESD सावधानियों का पालन करें, हालांकि केबल स्वयं निष्क्रिय है।
