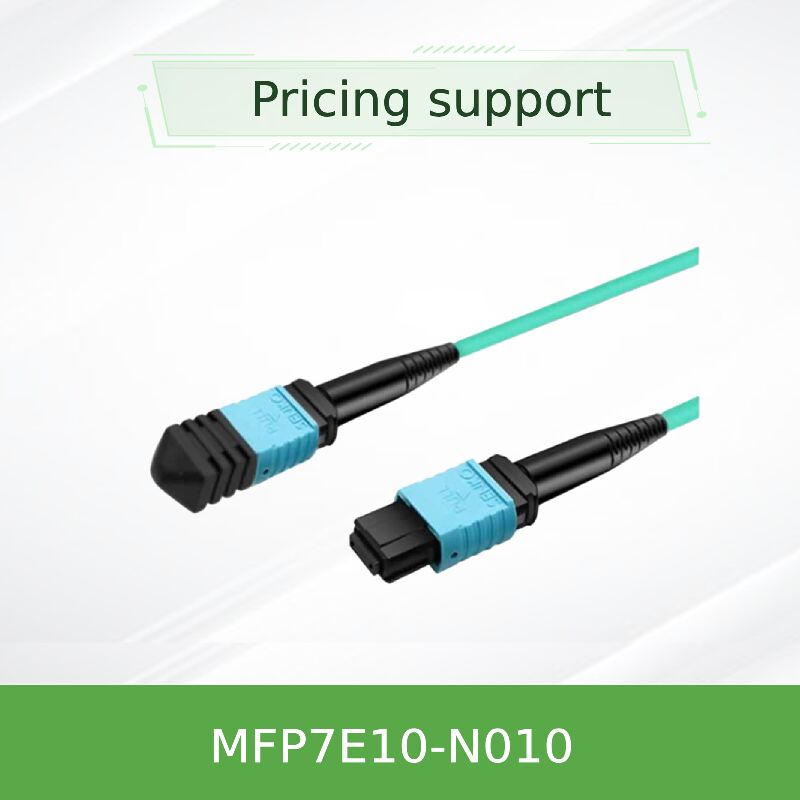

NVIDIA MFP7E10-N010 10m MPO12/APC मल्टीमोड केबल 800G इन्फिनिबैंड
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E10-N010 |
| दस्तावेज़: | MFP7E10-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | निष्क्रिय फाइबर केबल | केबल लंबाई: | 10 मीटर |
| नमूना: | MFP7E10-N010 | नाम: | मेलानॉक्स AOC MFP7E10-N010 पैसिव फाइबर केबल MMF MPO12 APC से MPO12 APC 10m |
| कीवर्ड: | मेलानॉक्स केबल | ||
उत्पाद विवरण
एनवीडिया एमएफपी7ई10-एन010
एमपीओ12/एपीसी मल्टीमोड फाइबर केबल
400जी/800जी इन्फिनिबैंड और ईथरनेट के लिए हाई-डेंसिटी पैसिव ऑप्टिकल लिंक। सीधे ट्विन-पोर्ट ओएसएफपी स्विच को ओएसएफपी या क्यूएसएफपी112 एडॉप्टर से कनेक्ट करता है।
उत्पाद अवलोकन
एनवीडिया एमएफपी7ई10-एनएक्सएक्सएक्स श्रृंखला एक पैसिव एमपीओ-12/एपीसी-से-एमपीओ-12/एपीसी मल्टीमोड फाइबर केबल है जिसे हाई-परफॉरमेंस डेटा सेंटरों में शॉर्ट-रीच इंटरकनेक्ट के लिए इंजीनियर किया गया है।10 मीटर(10 मीटर वेरिएंट) पोलरिटी रिवर्सल एडॉप्टर के बिना डायरेक्ट अटैच्ड कॉपर/ऑप्टिकल लिंक को सक्षम करने के लिए टाइप-बी क्रॉसओवर टोपोलॉजी में आठ एक्टिव फाइबर का उपयोग करता है। एंगल्ड फिजिकल कॉन्टैक्ट (एपी) 8-डिग्री पॉलिश के साथ, बैक रिफ्लेक्शन को कम किया जाता है, जिससे 800जीबी/एस तक पीएएम4 मॉड्यूलेशन के लिए सिग्नल इंटीग्रिटी सुनिश्चित होती है।
प्रत्येक केबल को टेलकॉर्डिया जीआर-1435 के लिए फैक्ट्री-टेस्टेड किया गया है और 0 से 70 डिग्री सेल्सियस के ऑपरेटिंग तापमान का समर्थन करता है। एक्वा एलएसजेडएच जैकेट ज्वलनशीलता को कम करते हुए विषाक्त धुएं के उत्सर्जन को कम करता है, जो हाई-डेंसिटी स्विच और जीपीयू क्लस्टर के लिए उपयुक्त है। 10-मीटर लिंक के लिए, केबल लागत प्रभावी ओएम3 फाइबर का उपयोग करती है।
मुख्य तथ्य
- भाग संख्या: एमएफपी7ई10-एन010 (10 मीटर), एन003/एन005/एन007 से एन050 तक भी
- फाइबर प्रकार: मल्टीमोड 50/125 माइक्रोन ओएम3 (10 मीटर के लिए मानक)
- कनेक्टर: एमपीओ-12/एपीसी फीमेल, ग्रीन हाउसिंग, 8 डिग्री एंगल्ड पॉलिश
- इंसर्शन लॉस (अधिकतम): ≤0.354 डीबी (0.35 + 0.0004*10)
- रिटर्न लॉस: ≥35 डीबी
- न्यूनतम बेंड रेडियस: 30 मिमी (डायनामिक / स्टैटिक)
- ओएम3 के लिए अधिकतम पहुंच: 30 मीटर (दो पैच पैनल के साथ); 30 मीटर से परे ओएम4 की सिफारिश की जाती है
एमपीओ-12/एपीसी क्यों?
एंगल-पॉलिश किए गए कनेक्टर बैक रिफ्लेक्शन को दबाते हैं जो अन्यथा हाई-स्पीड ट्रांससीवर में लेजर प्रदर्शन को खराब कर देंगे। अल्ट्रा-पॉलिश (यूपीसी) संस्करणों के विपरीत, एपी प्रति लेन 50जी पीएएम4 पर विश्वसनीय संचालन की अनुमति देता है। ग्रीन एनवीडिया शेल एपी संगतता की तुरंत पहचान करता है, जिससे लेगेसी ब्लू-शेल यूपीसी केबलों के साथ मिसमैचिंग को रोका जा सकता है।
टाइप-बी क्रॉसओवर: एक छोर पर लेन 1 विपरीत छोर पर लेन 12 से जुड़ता है - बाहरी क्रॉसओवर कॉर्ड के बिना 4-लेन टीएक्स/आरएक्स पेयरिंग के लिए आदर्श।
प्रौद्योगिकी और सिग्नल इंटीग्रिटी
800जी डीआर8 / 400जी डीआर4 आर्किटेक्चर के लिए डिज़ाइन किया गया, प्रत्येक केबल में क्रॉस किए गए पिनआउट में व्यवस्थित 8 मल्टीमोड फाइबर होते हैं। 8-डिग्री एपी इंटरफ़ेस ऑप्टिकल रिटर्न लॉस को >35 डीबी तक कम करता है, जो एनवीडिया एमएमए4जेड00-एनएस (ट्विन-पोर्ट ओएसएफपी) जैसे हाई बॉड रेट ट्रांससीवर के लिए महत्वपूर्ण है। पैसिव डिज़ाइन शून्य पावर की खपत करता है और कोई विलंबता नहीं जोड़ता है, जिससे यह एनडीआर इन्फिनिबैंड फैब्रिक्स में स्विच-टू-स्विच या स्विच-टू-डीपीयू लिंक के लिए आदर्श है।
कठोर एंड-फेस ज्यामिति परीक्षण और आईएल/आरएल सत्यापन सुनिश्चित करते हैं कि प्रत्येक केबल आधुनिक 800जी ईथरनेट और एनवीलिंक फैब्रिक एक्सटेंशन की कठोर आवश्यकताओं को पूरा करता है।
विशिष्ट परिनियोजन
- ट्विन-पोर्ट ओएसएफपी 800जीबी/एस स्विच (जैसे, क्वांटम-2) को 10-मीटर रैक स्पैन के भीतर कनेक्टएक्स-7 नेटवर्क एडॉप्टर से लिंक करना।
- एनवीडिया ब्लूफील्ड-3 डीपीयू (क्यूएसएफपी112 या ओएसएफपी) को आसन्न रैक पदों में टॉप-ऑफ-रैक स्विच से कनेक्ट करना।
- स्टोरेज सर्वर में स्पाइन-लीफ इंटरकनेक्ट जिन्हें शॉर्ट-हॉल ओएम3 लिंक की आवश्यकता होती है।
- एकल रैक के भीतर या आसन्न रैक के बीच मल्टीमोड बैकबोन (≤30 मीटर ओएम3 के लिए)।
संगतता
एमएफपी7ई10-एन010 किसी भी ट्रांससीवर या सिस्टम के साथ काम करता है जो एमपीओ-12/एपीसी फीमेल कनेक्टर स्वीकार करता है और टाइप-बी पिनआउट की अपेक्षा करता है। सत्यापित संगतता में शामिल हैं:
- एनवीडिया एमएमए4जेड00-एनएस (ट्विन-पोर्ट ओएसएफपी डीआर8, 800जी)
- एनवीडिया एमएमए4जेड00-एनएस400 (सिंगल-पोर्ट ओएसएफपी 400जी)
- एनवीडिया एमएमए1जेड00-एनएस400 (क्यूएसएफपी112 400जी)
- इन्फिनिबैंड एनडीआर 400जी/800जी स्विच और कनेक्टएक्स-7 एडॉप्टर
- एमपीओ-12 एपीसी ऑप्टिकल इंटरफेस वाले मानक 400जीबीई स्विच
तकनीकी विशिष्टताएँ
| पैरामीटर | मान (एमएफपी7ई10-एन010) |
|---|---|
| उत्पाद प्रकार | पैसिव एमपीओ-12/एपीसी मल्टीमोड फाइबर केबल, टाइप बी क्रॉसओवर |
| लंबाई (नाममात्र) | 10 मीटर; सहनशीलता: +0.1/-0 मीटर (एल <5 मीटर) या +2%*एल/-0 (एल ≥5 मीटर)सक्रिय फाइबर |
| 8 (4 टीएक्स / 4 आरएक्स दिशा) | केबल व्यास |
| 3.0 ± 0.2 मिमी | जैकेट सामग्री |
| एक्वा एलएसजेडएच / ओएफएनआर (लो स्मोक जीरो हैलोजन, राइजर रेटेड) | फाइबर कोर |
| 50/125 माइक्रोन मल्टीमोड (≤30 मीटर के लिए ओएम3; >30 मीटर के लिए ओएम4) — 10 मीटर पर ओएम3 का उपयोग किया जाता है | इंसर्शन लॉस (अधिकतम) |
| ≤0.354 डीबी (0.35 + 0.0004 * 10) | रिटर्न लॉस (न्यूनतम) |
| 35 डीबी | ऑपरेटिंग तापमान |
| 0 डिग्री सेल्सियस से 70 डिग्री सेल्सियस | भंडारण तापमान |
| -40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस | सापेक्ष आर्द्रता |
| 10% ~ 85% (गैर-संक्षेपण) | नियामक |
| आरओएचएस, सीई, एफसीसी क्लास ए, सीबी, सीटीयूवीयूएस, आरसीएम, वीसीसीआई | लेजर क्लास |
| क्लास 1 (आईईसी 60825-1/2, 21 सीएफआर 1040) | चयन गाइड (एमएफपी7ई10-एनएक्सएक्सएक्स सीरीज) |
ऑर्डरिंग पार्ट नंबर
| लंबाई | फाइबर प्रकार (मानक) | एमएफपी7ई10-एन003 |
|---|---|---|
| 3 मीटर | ओएम3 | एमएफपी7ई10-एन030 |
| 5 मीटर | ओएम3 | एमएफपी7ई10-एन030 |
| 7 मीटर | ओएम3 | एमएफपी7ई10-एन030 |
| 10 मीटर | ओएम3 | एमएफपी7ई10-एन030 |
| 15 मीटर | ओएम3 | एमएफपी7ई10-एन030 |
| 20 मीटर | ओएम3 | एमएफपी7ई10-एन030 |
| 25 मीटर | ओएम3 | एमएफपी7ई10-एन030 |
| 30 मीटर | ओएम3 (ओएम4 वैकल्पिक) | एमएफपी7ई10-एन035 |
| 35 मीटर | ओएम4 | नोट: 30 मीटर से ऊपर की लंबाई के लिए, 50 मीटर की पहुंच की गारंटी के लिए ओएम4 फाइबर की आवश्यकता होती है। एमएफपी7ई10-एन010 डिफ़ॉल्ट रूप से ओएम3 फाइबर के साथ शिप होता है, जो पैच पैनल सहित 30 मीटर तक मूल 800जी का समर्थन करता है। |
| 40 मीटर | ओएम4 | नोट: 30 मीटर से ऊपर की लंबाई के लिए, 50 मीटर की पहुंच की गारंटी के लिए ओएम4 फाइबर की आवश्यकता होती है। एमएफपी7ई10-एन010 डिफ़ॉल्ट रूप से ओएम3 फाइबर के साथ शिप होता है, जो पैच पैनल सहित 30 मीटर तक मूल 800जी का समर्थन करता है। |
| 50 मीटर | ओएम4 | नोट: 30 मीटर से ऊपर की लंबाई के लिए, 50 मीटर की पहुंच की गारंटी के लिए ओएम4 फाइबर की आवश्यकता होती है। एमएफपी7ई10-एन010 डिफ़ॉल्ट रूप से ओएम3 फाइबर के साथ शिप होता है, जो पैच पैनल सहित 30 मीटर तक मूल 800जी का समर्थन करता है। |
स्टारसर्ज को एनवीडिया ऑप्टिकल केबलों के लिए क्यों चुनें?
100% संगत और परीक्षण किया गया:
- प्रत्येक एमएफपी7ई10 केबल को शिपिंग से पहले एनवीडिया ट्रांससीवर के साथ सत्यापित किया जाता है।स्टॉक और तेज लीड:
- लोकप्रिय लंबाई (3 मीटर, 5 मीटर, 10 मीटर, 20 मीटर, 30 मीटर, 50 मीटर) क्षेत्रीय गोदाम में रखी जाती है।तकनीकी सहायता:
- प्री-सेल्स संगतता जांच और पोस्ट-सेल्स समस्या निवारण।थोक मूल्य निर्धारण और लेबलिंग:
- बड़े प्रोजेक्ट के लिए कस्टम सीरियलाइजेशन / एसेट टैग उपलब्ध हैं।वैश्विक शिपिंग:
- यूएसए, यूरोपीय संघ, एपीएसी और मध्य पूर्व के लिए डीडीपी/फेडेक्स/यूपीएस विकल्प।सेवा और सहायता
हांगकांग स्टारसर्ज ग्रुप विनिर्माण दोषों के खिलाफ 1-वर्ष की वारंटी प्रदान करता है, साथ ही 24-घंटे की इंजीनियरिंग प्रतिक्रिया भी। हम इष्टतम इंसर्शन लॉस बनाए रखने के लिए सफाई और निरीक्षण मार्गदर्शन प्रदान करते हैं। 30 मीटर से अधिक परिनियोजन या कस्टम हाइब्रिड केबल (एमपीओ से डुप्लेक्स) के लिए, कृपया हमारी समाधान टीम से संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या एमएफपी7ई10-एन010 का उपयोग 30 मीटर से अधिक 800जी लिंक के लिए किया जा सकता है?
प्रश्न 2: क्या केबल पोलरिटी एनवीडिया क्वांटम-2 स्विच के लिए उपयुक्त है?
प्रश्न 3: एमएफपी7ई10 और एमएफपी7ई20 के बीच क्या अंतर है?
प्रश्न 4: क्या आप सफाई किट की सिफारिश प्रदान करते हैं?
प्रश्न 5: क्या 10 मीटर की लंबाई 400जी और 800जी के लिए गारंटीकृत है?
हैंडलिंग सावधानियां
धूल कैप को तब तक न हटाएं
- जब तक कि स्थापना का क्षण न हो। संदूषण लिंक गिरावट का #1 कारण है।हमेशा एक एमपीओ-एपीसी विशिष्ट क्लीनर का उपयोग करके केबल कनेक्टर और ट्रांससीवर ऑप्टिकल रिसेप्टेकल दोनों को साफ करें।
- केबल को 30 मिमी त्रिज्या से अधिक कसकर न मोड़ें, खासकर कनेक्टर के पास।
- कभी भी एमपीओ-एपीसी (हरा/तिरछा) को एमपीओ-यूपीसी (नीला/सपाट) के साथ न मिलाएं - भौतिक क्षति होगी।
- प्लग करने योग्य ट्रांससीवर को संभालते समय मानक ईएसडी सावधानियों का पालन करें, हालांकि केबल स्वयं निष्क्रिय है।
