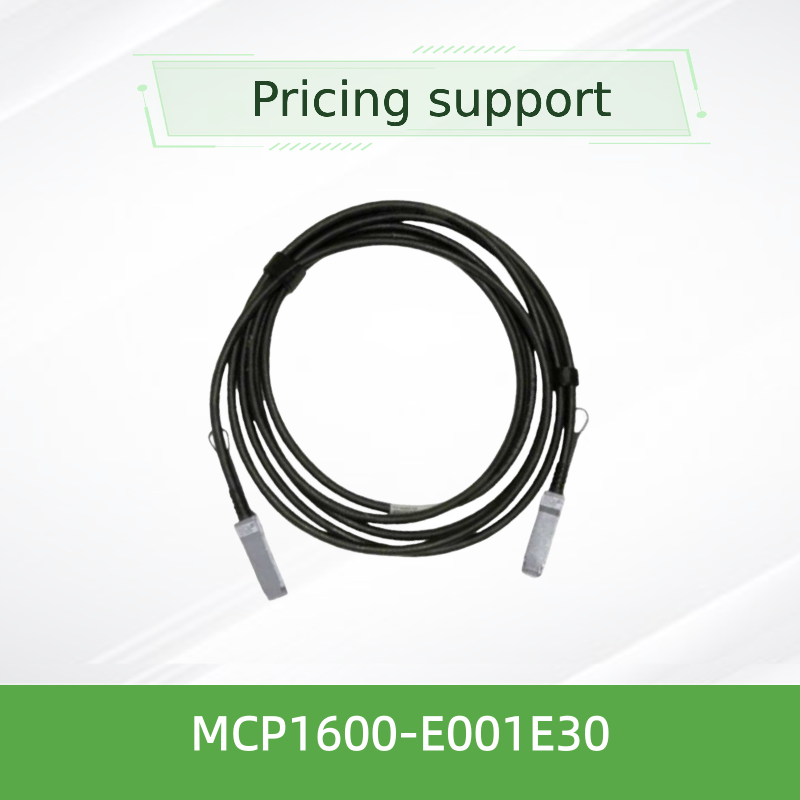

Mellanox MCP1600-E001E30 100Gb/s QSFP28 निष्क्रिय तांबा डीएसी
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | एमसीपी1600-ई001ई30 |
| दस्तावेज़: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स एओसी केबल | केबल लंबाई: | 3 मीटर |
| नाम: | मेलानॉक्स DAC केबल MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG इनफिनिबैंड नेटवर्क | कीवर्ड: | मेलानॉक्स डीएसी केबल |
| प्रमुखता देना: | Mellanox QSFP28 डीएसी केबल,100Gb/s निष्क्रिय तांबा केबल,Mellanox MCP1600-E001E30 डीएसी |
||
उत्पाद विवरण
मेलानॉक्स MCP1600-E001E30 100Gb/s QSFP28 पैसिव कॉपर DAC
इनफिनीबैंड EDR 1m / 30AWG SFF-8665। शॉर्ट-रीच 100G इंटरकनेक्ट - निष्क्रिय कॉपर, कम शक्ति, मेलानॉक्स सिस्टम के साथ बिट त्रुटि दर <1E-15। टॉप-ऑफ़-रैक और स्विच-टू-सर्वर लिंक के लिए आदर्श।
- 100 जीबी/एस डेटा दर
- 3.3V एकल आपूर्ति
- LSZH जैकेट और RoHS अनुरूप
- गर्म प्लग करने योग्य
उत्पाद अवलोकन
Mellanox MCP1600‑E001E30 एक उच्च प्रदर्शन 100Gb/s QSFP28 डायरेक्ट अटैच कॉपर (DAC) केबल है जिसे InfiniBand EDR और ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह निष्क्रिय केबल असेंबली चार उच्च गति वाले तांबे के जोड़े को एकीकृत करती है, प्रत्येक 25Gb/s पर काम करता है, 1 मीटर से अधिक 100Gb/s की कुल बैंडविड्थ प्रदान करता है। 30 AWG तार के साथ इंजीनियर किया गया, यह डेटा केंद्रों और उच्च-प्रदर्शन कंप्यूटिंग क्लस्टर के भीतर कम दूरी के इंटरकनेक्ट के लिए एक लागत-प्रभावी, बिजली-कुशल समाधान प्रदान करता है।
प्रत्येक QSFP28 पोर्ट में उत्पाद कॉन्फ़िगरेशन डेटा के साथ एक ऑनबोर्ड EEPROM शामिल है, जो I²C प्रबंधन इंटरफ़ेस (SFF‑8636 अनुरूप) के माध्यम से पढ़ने योग्य है। इष्टतम सिग्नल अखंडता, स्थायित्व और आउट-ऑफ-बॉक्स विश्वसनीयता सुनिश्चित करने के लिए केबल का कड़ाई से परीक्षण किया जाता है।
प्रमुख विशेषताऐं
- आधार - सामग्री दर- 100 जीबी/एस तक (4×25 जीबी/एस)
- अनुपालन- SFF‑8665 QSFP28, SFF‑8636 I²C
- शक्ति- 0.1W विशिष्ट, 3.3V आपूर्ति
- केस का तापमान- 0°C से 70°C ऑपरेटिंग
- बिट त्रुटि दर- <1ई‑15 (मेलानॉक्स सिस्टम के साथ)
- जैकेट- एलएसजेडएच (कम धुआं शून्य हैलोजन)
- पीसीबी- सीसा रहित और हैलोजन मुक्त
- मुड़ी हुई बहिः प्रकोष्ठिका- 35.5 मिमी (एकल), 71 मिमी (दोहराव)
- गर्म प्लग करने योग्य- लाइव इंसर्शन का समर्थन करता है
- पर्यावरण- RoHS अनुरूप
प्रौद्योगिकी एवं डिज़ाइन
MCP1600‑E001E30 तिरछापन और सम्मिलन हानि को कम करने के लिए सटीक मिलान वाले अंतर जोड़े के साथ निष्क्रिय कॉपर ट्विन‑ax तकनीक का उपयोग करता है। केबल निर्माण में एक मजबूत बाहरी जैकेट (एलएसजेडएच) और तनाव-राहत जूते शामिल हैं जो एसएफएफ-8665 यांत्रिक आवश्यकताओं को पूरा करते हैं। प्रत्येक असेंबली को 100Ω अंतर प्रतिबाधा के लिए चित्रित किया गया है और प्रसार विलंब (सामान्य 4.5 एनएस/एम) के लिए परीक्षण किया गया है। डिज़ाइन सक्रिय घटकों को समाप्त कर देता है, जिसके परिणामस्वरूप लगभग शून्य विलंबता और न्यूनतम बिजली खपत होती है - बिजली की कमी वाले वातावरण के लिए एक आदर्श विकल्प।
विशिष्ट तैनाती
- 100G EDR InfiniBand फैब्रिक में सर्वर कनेक्शन पर टॉप-ऑफ-रैक (ToR) स्विच
- उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी) क्लस्टर और जीपीयू-आधारित सिस्टम
- डेटा सेंटर लीफ-स्पाइन आर्किटेक्चर के लिए कम पहुंच वाले तांबे के लिंक की आवश्यकता होती है
- स्टोरेज एरिया नेटवर्क (SAN) और NAS हेड इंटरकनेक्ट
- परीक्षण और माप सेटअप जहां नियतात्मक कम विलंबता महत्वपूर्ण है
अनुकूलता
प्लेटफार्म और सिस्टम:
- मेलानॉक्स स्पेक्ट्रम® स्विच
- मेलानॉक्स क्वांटम™ इनफिनीबैंड स्विच
- NVIDIA® ConnectX® एडाप्टर (EDR)
- NVIDIA ब्लूफ़ील्ड® डीपीयू
- उद्योग-मानक QSFP28 पोर्ट (100G ईथरनेट/EDR)
- QSFP28 केज वाले सर्वर (इंटेल, एएमडी, एआरएम आधारित)
SFF‑8665 और SFF‑8636 के अनुरूप, प्रमुख नेटवर्किंग उपकरण विक्रेताओं के साथ अंतरसंचालनीयता सुनिश्चित करना।
विशिष्टता तालिका
| पैरामीटर | मिन | ठेठ | अधिकतम | इकाई |
|---|---|---|---|---|
| आपूर्ति वोल्टेज (वीसीसी) | 3.135 | 3.3 | 3.465 | वी |
| बिजली की खपत | -- | 0.1 | -- | डब्ल्यू |
| ऑपरेटिंग केस का तापमान | 0 | -- | 70 | डिग्री सेल्सियस |
| परिचालन सापेक्ष आर्द्रता | 5 | -- | 85 | % |
| भंडारण तापमान | -40 | -- | 85 | डिग्री सेल्सियस |
| विशेषता प्रतिबाधा | 90 | 100 | 110 | Ω |
| प्रसार विलंब (जानकारीपूर्ण) | -- | 4.5 | -- | एनएस/एम |
| प्रति लेन डेटा दर | -- | 25 | -- | जीबी/एस |
| समग्र डेटा दर | -- | 100 | -- | जीबी/एस |
| न्यूनतम मोड़ त्रिज्या (एकल) | 35.5 | -- | -- | मिमी |
| न्यूनतम मोड़ त्रिज्या (दोहराव) | 71 | -- | -- | मिमी |
* इलेक्ट्रिकल और मैकेनिकल मान मेलानॉक्स एमसीपी1600 श्रृंखला डेटाशीट से प्राप्त होते हैं। जब तक उल्लेख न किया गया हो, सभी विशिष्टताएँ 25°C पर सामान्य हैं।
चयन गाइड - एमसीपी1600 श्रृंखला
| भाग संख्या | लंबाई | AWG | विवरण |
|---|---|---|---|
| एमसीपी1600-ई001ई30 | 1.0 मी | 30 | निष्क्रिय DAC, QSFP28, 100Gb/s EDR, काला, LSZH |
| एमसीपी1600-ई00एई30 | 0.5 मी | 30 | निष्क्रिय DAC, QSFP28, 100Gb/s EDR, काला, LSZH |
| एमसीपी1600-ई01एई30 | 1.5 मी | 30 | निष्क्रिय DAC, QSFP28, 100Gb/s EDR, काला, LSZH |
| एमसीपी1600-ई002ई30 | 2.0 मी | 30 | निष्क्रिय DAC, QSFP28, 100Gb/s EDR, काला, LSZH |
| एमसीपी1600-ई02एई26 | 2.5 मी | 26 | निष्क्रिय DAC, QSFP28, 100Gb/s EDR, काला, LSZH |
| एमसीपी1600-ई003ई26 | 3.0 मी | 26 | निष्क्रिय DAC, QSFP28, 100Gb/s EDR, काला, LSZH |
| एमसीपी1600-ई004ई26 | 4.0 मी | 26 | निष्क्रिय DAC, QSFP28, 100Gb/s EDR, काला, LSZH |
| एमसीपी1600-ई005ई26 | 5.0 मी | 26 | निष्क्रिय DAC, QSFP28, 100Gb/s EDR, काला, LSZH |
✔ लंबी पहुंच (2.5m-5m) के लिए, सिग्नल अखंडता बनाए रखने के लिए 26 AWG गेज का उपयोग किया जाता है। E001E30 (1m) इष्टतम लचीलेपन के लिए 30 AWG के साथ बनाया गया है।
लाभ
- अल्ट्रा-लो पावर:0.1W विशिष्ट, शीतलन और ऊर्जा लागत को कम करता है।
- प्रभावी लागत:निष्क्रिय डिज़ाइन ऑप्टिकल ट्रांसीवर को समाप्त कर देता है।
- सिद्ध विश्वसनीयता:कठोर उत्पादन परीक्षण आउट-ऑफ़-बॉक्स प्रदर्शन सुनिश्चित करता है।
- लघु-पहुंच अनुकूलित:5 मीटर तक के रैक-आंतरिक कनेक्शन के लिए आदर्श।
- पर्यावरण के प्रति जागरूक:एलएसजेडएच जैकेट, आरओएचएस, हैलोजन मुक्त पीसीबी।
सेवा एवं सहायता
हांगकांग स्टार्सर्ज ग्रुप कंपनी लिमिटेड मेलानॉक्स नेटवर्किंग उत्पादों के लिए वैश्विक तकनीकी सहायता और लॉजिस्टिक्स प्रदान करती है। हमारी टीम बिक्री-पूर्व कॉन्फ़िगरेशन सलाह, अनुकूलता सत्यापन और बिक्री-पश्चात आरएमए सेवाएं प्रदान करती है। MCP1600‑E001E30 एक द्वारा समर्थित है1 वर्ष की सीमित हार्डवेयर वारंटीमरम्मत या प्रतिस्थापन को कवर करना। वॉल्यूम ऑर्डर या कस्टम लेबलिंग के लिए, हमारे बिक्री इंजीनियरों से संपर्क करें।
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: क्या यह केबल सक्रिय या निष्क्रिय है?
ए: निष्क्रिय. इसमें कोई सक्रिय सिग्नल कंडीशनिंग नहीं है, जिससे यह कम-शक्ति और कम-विलंबता बनाता है।
प्रश्न: क्या मैं इस केबल का उपयोग 100G ईथरनेट स्विच के साथ कर सकता हूँ?
उत्तर: हां, यह QSFP28 MSA के अनुरूप है और 100GbE और InfiniBand EDR पोर्ट के साथ काम करता है।
प्रश्न: इस श्रृंखला की अधिकतम लंबाई क्या है?
ए: 26 एडब्ल्यूजी के साथ 5 मीटर तक (एमसीपी1600‑ई005ई26); E001E30 1 मीटर है.
प्रश्न: क्या यह हॉट-प्लगिंग का समर्थन करता है?
उत्तर: हां, QSFP28 कनेक्टर हॉट-प्लग करने योग्य है और SFF-8665 यांत्रिक आवश्यकताओं को पूरा करता है।
सावधानियां एवं प्रबंधन
- सिग्नल गिरावट से बचने के लिए न्यूनतम मोड़ त्रिज्या (35.5 मिमी एकल, 71 मिमी दोहराव) से अधिक न हो।
- निर्दिष्ट मामले के तापमान सीमा (0-70 डिग्री सेल्सियस) और आर्द्रता (5-85% आरएच) के भीतर काम करें।
- सम्मिलन से पहले सुनिश्चित करें कि QSFP28 पिंजरा साफ और मलबे से मुक्त है।
- केवल संगत 3.3V आपूर्ति के साथ उपयोग करें; 3.6V से ऊपर का वोल्टेज नुकसान पहुंचा सकता है।
- भंडारण के लिए, एंटी-स्टैटिक पैकेजिंग में -40°C और 85°C के बीच रखें।
कंपनी परिचय
हांगकांग स्टार्सर्ज ग्रुप कंपनी लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, हम नेटवर्क स्विच, एनआईसी, वायरलेस एक्सेस पॉइंट, नियंत्रक, केबल और संबंधित उपकरण सहित उत्पादों के साथ दुनिया भर में ग्राहकों को सेवा प्रदान करते हैं।
एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, स्टार्सर्ज सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है। हम IoT समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ़्टवेयर विकास, बहुभाषी समर्थन और वैश्विक डिलीवरी भी प्रदान करते हैं। हमारा ग्राहक-प्रथम दृष्टिकोण विश्वसनीय गुणवत्ता, उत्तरदायी सेवा और अनुरूप समाधानों पर केंद्रित है जो ग्राहकों को कुशल, स्केलेबल और भरोसेमंद नेटवर्क बुनियादी ढांचे का निर्माण करने में मदद करता है।
महत्वपूर्ण तथ्यों
- आधार - सामग्री दर:100 जीबी/एस
- लंबाई:1 मीटर
- कनेक्टर:क्यूएसएफपी28 (एसएफएफ-8665)
- तार गेज:30 एडब्ल्यूजी
- जैकेट:एलएसजेडएच, काला
- शक्ति:0.1W
अनुकूलता मैट्रिक्स
- मेलानॉक्स क्वांटम / स्पेक्ट्रम स्विच
- NVIDIA ConnectX-5 / ConnectX-6 (EDR)
- 100G ईथरनेट QSFP28 पोर्ट
- एसएफएफ-8636 के अनुरूप
क्रेता चेकलिस्ट
- स्विच पोर्ट प्रकार की पुष्टि करें (QSFP28)
- आवश्यक लंबाई जांचें (1m = E001E30)
- ऑपरेटिंग तापमान रेंज सत्यापित करें
- वारंटी और आरएमए नीति की समीक्षा करें
संबंधित उत्पाद
- MCP1600-E00AE30 (0.5m)
- एमसीपी1600-ई01एई30 (1.5मी)
- एमसीपी1600-ई002ई30 (2मी)
- एमसीपी1600-ई003ई26 (3मी)
- एमसीपी1600-ई005ई26 (5मी)
- मेलानॉक्स MMA1T00‑HS (एसआर ऑप्टिक्स)
