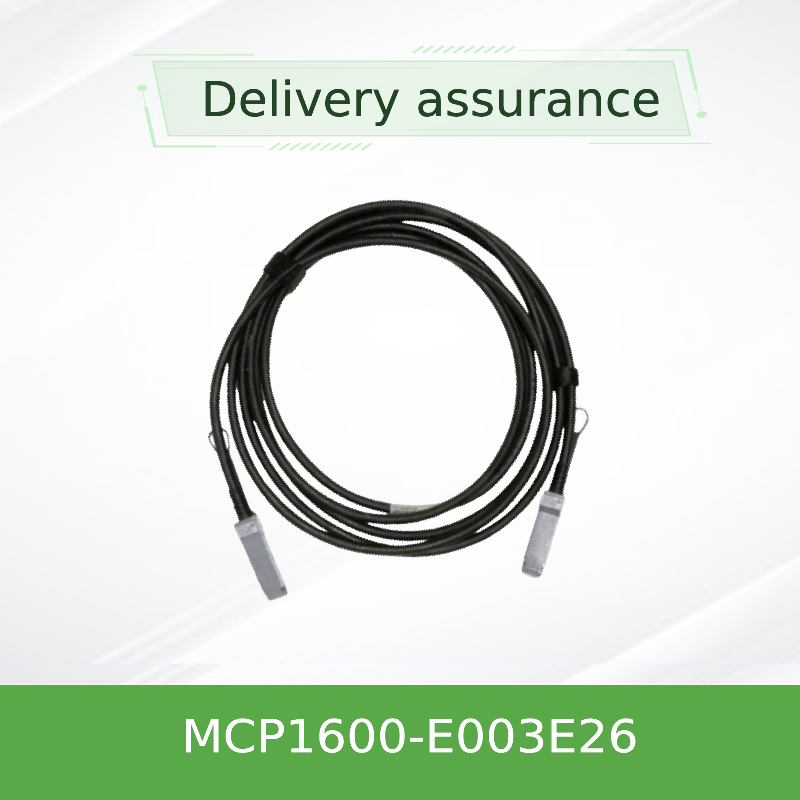

Mellanox MCP1600-E003E26 100Gb/s QSFP28 निष्क्रिय डीएसी केबल ️ 3m, 26 AWG, InfiniBand EDR & 100GbE संगत

उत्पाद विवरण:

ब्रांड नाम: Mellanox
मॉडल संख्या: MCP1600-E003E26
दस्तावेज़: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiate
पैकेजिंग विवरण: बाहरी डिब्बा
प्रसव के समय: इन्वेंट्री के आधार पर
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: परियोजना/बैच द्वारा आपूर्ति
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी
उपलब्धता: भंडार गारंटी: 1 वर्ष
स्थिति: नया और मौलिक तकनीकी: अनिद्रा
प्रकार: मेलानॉक्स एओसी केबल केबल लंबाई: 3 मीटर
नाम: मेलानॉक्स DAC केबल MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG इनफिनिबैंड नेटवर्क कीवर्ड: मेलानॉक्स डीएसी केबल
प्रमुखता देना:

Mellanox QSFP28 डीएसी केबल 3 मीटर

,

100Gb/s InfiniBand EDR केबल

,

एनवीडिया 100GbE संगत डीएसी केबल

उत्पाद विवरण

Mellanox MCP1600-E003E26 100Gb/s QSFP28 निष्क्रिय डीएसी केबल ️ 3m, 26 AWG, InfiniBand EDR & 100GbE संगत
100Gb/s QSFP28 डायरेक्ट अटैक कॉपर केबल
100Gb/s InfiniBand EDR और ईथरनेट के लिए निष्क्रिय डीएसी केबल • 3 मीटर • 26 एडब्ल्यूजी • कम शक्ति • अल्ट्रा-लो लेटेंसी
डेटा दर 100Gb/s तक
कनेक्टर QSFP28 से QSFP28
लम्बाई 3.0 मीटर (9.8 फीट)
AWG 26
प्रकार निष्क्रिय तांबा
भाग संख्या MCP1600-E003E26
निर्माता NVIDIA® / Mellanox®
प्रोटोकॉल इन्फिनिबैंड ईडीआर / 100जीबीई
शक्ति ≤ 0.1 W (निष्क्रिय)
तापमान सीमा 0°C से 70°C
अनुपालन RoHS, SFF-8665, SFF-8636
जैकेट एलएसजेडएच (कम धुआं वाला शून्य हलोजन)
उत्पाद का अवलोकन
दMellanox ® MCP1600-E003E26एक उच्च प्रदर्शन, लागत प्रभावी QSFP28 डायरेक्ट अटैच कॉपर (DAC) केबल है जिसे 100Gb/s InfiniBand EDR और ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह एक विश्वसनीय,डेटा केंद्रों और उच्च प्रदर्शन कंप्यूटिंग (एचपीसी) वातावरण के भीतर कम दूरी के इंटरकनेक्ट के लिए ऑप्टिकल फाइबर का ऊर्जा-कुशल विकल्प.
यह निष्क्रिय तांबा केबल संयोजन चार उच्च गति तांबा जोड़े को एकीकृत करता है, प्रत्येक 25 Gb/s तक काम करने के लिए 100 Gb/s की कुल डेटा दर प्रदान करता है।यह कम से कम संभव विलंबता और लगभग शून्य बिजली की खपत प्रदान करता है, इसे टॉप-ऑफ-रैक (ToR) और आसन्न-रैक कनेक्टिविटी के लिए आदर्श बनाता है।
प्रत्येक QSFP28 कनेक्टर में एक EEPROM शामिल है जो उत्पाद पहचान और विन्यास डेटा संग्रहीत करता है, जिसे होस्ट सिस्टम SFF-8636 अनुरूप I2C प्रबंधन इंटरफ़ेस के माध्यम से पढ़ सकता है।केबल गर्म-प्लग करने योग्य है, RoHS अनुपालन, और एक टिकाऊ LSZH (कम धुआं शून्य हेलोजन) जैकेट है।
प्रमुख विशेषताएं
  • 100 जीबी/सेकंड तक कुल डाटा दर
  • SFF-8665 के अनुरूप QSFP28 फॉर्म फैक्टर
  • निष्क्रिय डिजाइन - कोई सक्रिय घटक नहीं, शून्य अतिरिक्त शक्ति खपत
  • एकल 3.3 वी आपूर्ति वोल्टेज
  • ऑपरेटिंग केस का तापमानः 0°C से 70°C
  • आसान स्थापना और प्रतिस्थापन के लिए गर्म प्लग करने योग्य
  • सुरक्षा के लिए RoHS अनुरूप और LSZH जैकेट
  • SFF-8636 के अनुरूप I2C प्रबंधन इंटरफ़ेस
प्रौद्योगिकी और निर्माण
MCP1600-E003E26 एक निष्क्रिय द्विध्रुवीय तांबा केबल असेंबली है। यह किसी भी सिग्नल कंडीशनिंग, रीटाइमिंग या एम्पलीफिकेशन के बिना सीधे QSFP28 पोर्ट के बीच विद्युत संकेतों को प्रसारित करता है।इस निष्क्रिय दृष्टिकोण से कई महत्वपूर्ण फायदे होते हैं:
  • अल्ट्रा-लो लेटेंसीःHPC और वित्तीय व्यापार के लिए महत्वपूर्ण।
  • विद्युत खपत नगण्य:0.1W से कम खपत करता है, डेटा सेंटर थर्मल लोड को कम करता है।
  • उच्च संकेत अखंडता:100 Ω अंतर प्रतिबाधा और अनुकूलित परिरक्षण क्रॉसस्टॉक और सम्मिलन हानि को कम करता है।
केबल निर्माण में टिकाऊ एलएसजेडएच जैकेट के साथ 26 एडब्ल्यूजी तांबे के कंडक्टरों का उपयोग किया गया है। सिग्नल अखंडता बनाए रखते हुए 26 एडब्ल्यूजी गेज लंबे समय तक पहुंच का समर्थन करता है।प्रत्येक केबल को उत्पादन के दौरान सख्ती से परीक्षण किया जाता है ताकि आउट-ऑफ-द-बॉक्स प्रदर्शन और दीर्घकालिक स्थायित्व सुनिश्चित किया जा सके, एक बिट त्रुटि दर (बीईआर) के साथ 1E-15 से बेहतर जब Mellanox सिस्टम के साथ इस्तेमाल किया.
संगतता
MCP1600-E003E26 उद्योग के मानकों के पूर्ण अनुपालन में है और नेटवर्क उपकरणों की एक विस्तृत श्रृंखला के साथ इंटरऑपरेबल हैः
  • मानक:SFF-8665 (QSFP28), SFF-8636 (प्रबंधन इंटरफ़ेस), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
  • संगतःNVIDIA® / Mellanox® स्विच, एडेप्टर और सिस्टम; अन्य MSA- अनुरूप QSFP28 पोर्ट के साथ भी इंटरऑपरेबल
  • EEPROM:SFF-8636 के अनुसार उत्पाद जानकारी के साथ प्रोग्राम किया गया; विक्रेता का नामः NVIDIA, OUI: 00-02-C9
नोटःसर्वोत्तम प्रदर्शन और संगतता के लिए, हम आदेश देने से पहले आपके विशिष्ट स्विच या सर्वर मॉडल के साथ संगतता सत्यापित करने की सलाह देते हैं।
विनिर्देश
पूर्ण अधिकतम रेटिंग
पैरामीटर मिन अधिकतम इकाइयां
आपूर्ति वोल्टेज -0.3 3.6 वी
डेटा इनपुट वोल्टेज -0.3 3.6 वी
नियंत्रण इनपुट वोल्टेज -0.3 3.6 वी
परिचालन विनिर्देश
पैरामीटर मिन प्रकार अधिकतम इकाइयां
आपूर्ति वोल्टेज (वीसीसी) 3.135 3.3 3.465 वी
बिजली की खपत -- -- 0.1 W
ऑपरेटिंग केस तापमान 0 -- 70 °C
परिचालन सापेक्ष आर्द्रता 5 -- 85 %
विद्युत और यांत्रिक
पैरामीटर मिन प्रकार अधिकतम इकाइयां
विशेषता प्रतिबाधा 90 100 110 ओ
प्रसार में देरी -- -- 4.5 ns/m
* प्रसार में देरी केवल संदर्भ के लिए है।
चयन मार्गदर्शिका
MCP1600 श्रृंखला विभिन्न तैनाती आवश्यकताओं के अनुरूप विभिन्न लंबाई और तार गेज प्रदान करती हैः
भाग संख्या लम्बाई AWG विवरण
MCP1600-E003E26 3.0 मीटर 26 3 मीटर, काला, 26AWG
MCP1600-E00AE30 0.5 मीटर 30 0.5m, काला, 30AWG
MCP1600-E001E30 1.0 मीटर 30 1 मीटर, काला, 30AWG
MCP1600-E01AE30 1.5 मीटर 30 1.5m, काला, 30AWG
MCP1600-E002E30 2.0 मीटर 30 2 मीटर, काला, 30AWG
MCP1600-E02AE26 2.5 मीटर 26 2.5m, काला, 26AWG
MCP1600-E004E26 4.0 मीटर 26 4 मीटर, काला, 26AWG
MCP1600-E005E26 5.0 मीटर 26 5 मीटर, काला, 26AWG
नोटः x = पहुंच (मीटर), y = तार गेज (AWG).
MCP1600-E003E26 क्यों चुनें?
✓ लागत प्रभावी
कम दूरी के लिंक के लिए ऑप्टिकल ट्रांससीवर की तुलना में कम लागत।
✓ ऊर्जा कुशल
खपत < 0.1 W, डेटा सेंटर बिजली और शीतलन लागत को कम करता है।
✓ अति-कम विलंबता
एचपीसी, एआई और वित्तीय व्यापार वातावरण के लिए आदर्श।
✓ विश्वसनीय और टिकाऊ
कठोर परीक्षण और एलएसजेडएच जैकेट लंबे सेवा जीवन को सुनिश्चित करते हैं।
✓ प्लग-एंड-प्ले
आसान एकीकरण के लिए EEPROM के साथ गर्म-प्लग करने योग्य QSFP28 कनेक्टर।
✓ मानकों पर आधारित
SFF-8665, SFF-8636, RoHS के अनुरूप व्यापक अंतरक्रियाशीलता के लिए।
सेवा एवं सहायता
  • वारंटीःभागों की मरम्मत या प्रतिस्थापन (मूल निर्माता नीति के अनुसार) को कवर करने वाली 1 वर्ष की सीमित हार्डवेयर वारंटी।
  • तकनीकी सहायता:हमारी अनुभवी टीम सुचारू रूप से तैनाती सुनिश्चित करने के लिए पूर्व-बिक्री और बिक्री के बाद तकनीकी सहायता प्रदान करती है।
  • विश्वव्यापी वितरण:विश्वव्यापी शिपिंग विश्वसनीय रसद भागीदारों के साथ।
  • अनुकूलन:कस्टम केबल लंबाई और EEPROM प्रोग्रामिंग बड़ी मात्रा के आदेशों के लिए उपलब्ध है (कृपया पूछताछ करें) ।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एक निष्क्रिय डीएसी केबल के लिए अधिकतम दूरी क्या है?
ए: निष्क्रिय डीएसी आमतौर पर 5 मीटर तक की दूरी के लिए अनुशंसित हैं। एमसीपी1600-ई003ई26 3 मीटर है और उस सीमा के भीतर इष्टतम संकेत अखंडता प्रदान करता है।
प्रश्न: क्या यह केबल अन्य विक्रेताओं के 100GbE स्विच के साथ संगत है?
एः हाँ, यह एमएसए-अनुरूप है और अधिकांश मानक क्यूएसएफपी 28 बंदरगाहों के साथ इंटरऑपरेटिव है। हालांकि, हम आपके विशिष्ट स्विच मॉडल के साथ संगतता की पुष्टि करने की सलाह देते हैं।
प्रश्न: इस केबल के लिए "गैरक्रियात्मक" का क्या अर्थ है?
A: निष्क्रिय का अर्थ है कि केबल में कोई सक्रिय इलेक्ट्रॉनिक घटक (एम्पलीफायर, रिटाइमर) नहीं हैं। यह सिग्नल प्रसारित करने के लिए केवल तांबे के कंडक्टरों पर निर्भर करता है,कम से कम संभव विलंबता और बिजली की खपत प्रदान करना.
प्रश्न: 30 AWG और 26 AWG संस्करणों में क्या अंतर है?
A: कम AWG संख्याएं मोटे कंडक्टरों को इंगित करती हैं, जो लंबी केबल लंबाई की अनुमति देती हैं। 30 AWG संस्करण का उपयोग छोटी केबलों (2 मीटर तक) के लिए किया जाता है, जबकि 26 AWG लंबी पहुंच (5 मीटर तक) का समर्थन करता है।MCP1600-E003E26 विश्वसनीय 3-मीटर प्रदर्शन के लिए 26 AWG का उपयोग करता है.
सावधानियां
  • झुकने का त्रिज्या:न्यूनतम एकल मोड़ त्रिज्या केबल के बाहरी व्यास का 5 गुना है (लगभग 26 AWG के लिए 47 मिमी); दोहराव मोड़ त्रिज्या बाहरी व्यास का 10 गुना है (लगभग 94 मिमी) ।
  • कनेक्टर हैंडलिंग:कनेक्टर आवास पर खींचने से बचें; खींचने के लिए टैब का उपयोग करें।
  • ऑपरेटिंग तापमानः0°C से 70°C के तापमान के बाहर काम न करें।
  • ईएसडी सावधानियांःसंवेदनशील घटकों को नुकसान से बचाने के लिए मानक ईएसडी हैंडलिंग प्रक्रियाओं का पालन करें।
कंपनी का परिचय
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, कंपनी नेटवर्क स्विच सहित उत्पादों के साथ दुनिया भर में ग्राहकों की सेवा करती है,एनआईसी, वायरलेस एक्सेस पॉइंट्स, कंट्रोलर, केबल और संबंधित नेटवर्क उपकरण।
एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, स्टारसर्ज सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है।कंपनी IoT समाधान भी प्रदान करती है, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण।
ग्राहक-पहले दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी सेवा और अनुकूलित समाधानों पर ध्यान केंद्रित करता है जो ग्राहकों को कुशल, स्केलेबल और विश्वसनीय नेटवर्क बुनियादी ढांचे का निर्माण करने में मदद करते हैं।
खरीदार चेकलिस्ट
✅ आवश्यक केबल लंबाई (3 मीटर इस मॉडल के लिए) की पुष्टि करें।
✅ सत्यापित करें कि स्विच/सर्वर QSFP28 इंटरफेस का समर्थन करता है.
✅ जांचें कि क्या निष्क्रिय डीएसी आपकी दूरी के लिए उपयुक्त है (अनुशंसित ≤5 मीटर) ।
✅ यह सुनिश्चित करें कि परिचालन तापमान सीमा आपके परिवेश से मेल खाती है।
✅ विक्रेता संगतता की पुष्टि करें (NVIDIA/Mellanox अनुशंसित) ।
✅ भविष्य में स्केलेबिलिटी और पोर्ट घनत्व पर विचार करें।
