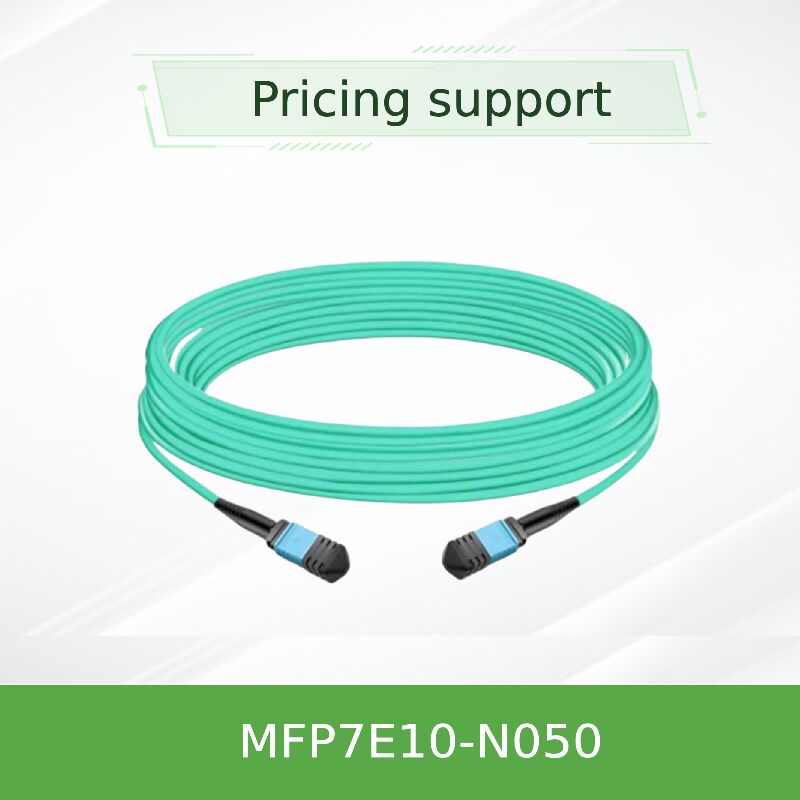

NVIDIA MFP7E10-N050 50m MPO12/APC OM4 फाइबर केबल ¢ 800G के लिए अधिकतम पहुंच

उत्पाद विवरण:

ब्रांड नाम: Mellanox
मॉडल संख्या: MFP7E10-N050 (980-9I57Y-00N050)
दस्तावेज़: MFP7E10-Nxxx.pdf

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiate
पैकेजिंग विवरण: बाहरी डिब्बा
प्रसव के समय: इन्वेंट्री के आधार पर
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: परियोजना/बैच द्वारा आपूर्ति
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी
नमूना: MFP7E10-N050 लंबाई: 50 मी
मॉडल नंबर: मल्टीमोड OM4 कनेक्टर्स: MPO-12/APC (महिला)
निविष्ट वस्तु का नुकसान: ≤ 0.37 डीबी वापसी हानि: ≥ 35 डीबी
प्रमुखता देना:

NVIDIA OM4 फाइबर केबल

,

50 मीटर MPO12 APC फाइबर केबल

,

800G अधिकतम पहुंच फाइबर केबल

उत्पाद विवरण

NVIDIA MFP7E10-N050 50m MPO12/APC OM4 फाइबर केबल
800G InfiniBand और ईथरनेट अनुप्रयोगों के लिए अधिकतम पहुंच
उत्पाद अवलोकन
NVIDIA MFP7E10-N050 एक निष्क्रिय MPO-12/APC-से-MPO-12/APC मल्टीमोड फाइबर केबल है जिसे उच्च-प्रदर्शन डेटा केंद्रों में शॉर्ट-रीच इंटरकनेक्ट के लिए डिज़ाइन किया गया है। यह 50-मीटर संस्करण 800G InfiniBand NDR और ईथरनेट अनुप्रयोगों में मल्टीमोड फाइबर के लिए अधिकतम समर्थित दूरी का प्रतिनिधित्व करता है।
OM4 फाइबर का उपयोग करके टाइप-B क्रॉसओवर टोपोलॉजी में आठ सक्रिय फाइबर का उपयोग करते हुए, यह केबल सिग्नल अखंडता बनाए रखते हुए पूर्ण पहुंच प्राप्त करता है। 8-डिग्री फिजिकल कॉन्टैक्ट (APC) पॉलिश के साथ, बैक रिफ्लेक्शन को ≥35dB रिटर्न लॉस तक कम किया जाता है, जो 800Gb/s पर PAM4 मॉड्यूलेशन के लिए महत्वपूर्ण है।
मुख्य विनिर्देश
  • भाग संख्या: MFP7E10-N050 (50m) - अधिकतम मल्टीमोड पहुंच
  • फाइबर प्रकार: मल्टीमोड 50/125µm OM4 (उच्च बैंडविड्थ, लंबी पहुंच)
  • कनेक्टर: MPO-12/APC फीमेल, ग्रीन हाउसिंग, 8° एंगल्ड पॉलिश
  • इंसर्शन लॉस: ≤0.37 dB (0.35 + 0.0004 × 50)
  • रिटर्न लॉस: ≥35 dB
  • न्यूनतम बेंड रेडियस: 30 मिमी (गतिशील / स्थिर)
  • अधिकतम पहुंच: 50m (दो पैच पैनल और 4 ऑप्टिकल जंक्शन के साथ)
  • जैकेट रंग: एक्वा (मानक मल्टीमोड पहचान)
प्रौद्योगिकी और सिग्नल अखंडता
800G DR8 / 400G DR4 आर्किटेक्चर के लिए डिज़ाइन किया गया, प्रत्येक केबल में क्रॉस किए गए पिनआउट में व्यवस्थित 8 मल्टीमोड फाइबर होते हैं। 8-डिग्री APC इंटरफ़ेस ऑप्टिकल रिटर्न लॉस को >35dB तक कम करता है, जो उच्च बॉड रेट ट्रांससीवर के लिए महत्वपूर्ण है। निष्क्रिय डिज़ाइन शून्य शक्ति का उपभोग करता है और कोई विलंबता नहीं जोड़ता है, जिससे यह NDR InfiniBand फैब्रिक में स्विच-टू-स्विच या स्विच-टू-DPU लिंक के लिए आदर्श है।
OM4 फाइबर (प्रभावी मोडल बैंडविड्थ ≥4700 MHz*km) 50 मीटर से अधिक प्रति लेन 50G PAM4 का समर्थन करने के लिए आवश्यक बैंडविड्थ प्रदान करता है, जबकि कम बिट त्रुटि दर बनाए रखता है।
विशिष्ट परिनियोजन
  • ट्विन-पोर्ट OSFP 800Gb/s स्विच को ConnectX-7 नेटवर्क एडेप्टर से पंक्तियों के बीच 50-मीटर की दूरी पर जोड़ना
  • NVIDIA BlueField-3 DPUs (QSFP112 या OSFP) को टॉप-ऑफ-रैक स्विच से अधिकतम मल्टीमोड दूरी पर जोड़ना
  • भंडारण सर्वर में स्पाइन-लीफ इंटरकनेक्ट जिन्हें डेटा सेंटर पंक्तियों में पूर्ण 50m OM4 पहुंच की आवश्यकता होती है
  • मल्टीमोड बैकबोन जो बड़े डेटा केंद्रों में कई रैक या पंक्तियों के बीच स्विच को जोड़ता है
संगतता
MFP7E10-N050 किसी भी ट्रांससीवर या सिस्टम के साथ काम करता है जो MPO-12/APC फीमेल कनेक्टर स्वीकार करता है और टाइप-B पिनआउट की अपेक्षा करता है। सत्यापित संगतता में शामिल हैं:
  • NVIDIA MMA4Z00-NS (ट्विन-पोर्ट OSFP DR8, 800G) - OM4 के साथ 50m तक
  • NVIDIA MMA4Z00-NS400 (सिंगल-पोर्ट OSFP 400G) - OM4 के साथ 50m तक
  • NVIDIA MMA1Z00-NS400 (QSFP112 400G) - OM4 के साथ 50m तक
  • InfiniBand NDR 400G/800G स्विच और ConnectX-7 एडेप्टर
  • मानक 400GbE स्विच MPO-12 APC ऑप्टिकल इंटरफेस के साथ
महत्वपूर्ण नोट: यह केबल MPO-12/UPC (अल्ट्रा पॉलिश, ब्लू शेल) कनेक्टर के साथ मेल नहीं खा सकती है। मिश्रित उपयोग फेरूल एंड फेस को नुकसान पहुंचाएगा और लिंक विफलता का कारण बनेगा। 50 मीटर से अधिक दूरी के लिए, कृपया सिंगल-मोड MFP7E20 श्रृंखला केबल का उपयोग करें।
तकनीकी विनिर्देश
पैरामीटरमान (MFP7E10-N050)
उत्पाद प्रकारनिष्क्रिय MPO-12/APC मल्टीमोड फाइबर केबल, टाइप बी क्रॉसओवर
लंबाई (नाममात्र)50 मीटर ; सहनशीलता: +2% × L / -0 (L≥5m)
सक्रिय फाइबर8 (4 Tx / 4 Rx दिशा)
केबल व्यास3.0 ± 0.2 मिमी
जैकेट सामग्रीएक्वा LSZH / OFNR (लो स्मोक जीरो हैलोजन, राइजर रेटेड)
फाइबर कोर50/125 µm मल्टीमोड OM4 (उच्च बैंडविड्थ)
इंसर्शन लॉस (अधिकतम)≤0.37 dB (0.35 + 0.0004 × 50)
रिटर्न लॉस (न्यूनतम)≥35 dB
ऑपरेटिंग तापमान0°C से 70°C
भंडारण तापमान-40°C से 85°C
सापेक्ष आर्द्रता10% ~ 85% (गैर-संक्षेपण)
नियामकRoHS, CE, FCC क्लास A, CB, cTUVus, RCM, VCCI
लेजर क्लासक्लास 1 (IEC 60825-1/2, 21 CFR 1040)
चयन गाइड (MFP7E10-Nxxx श्रृंखला)
ऑर्डरिंग पार्ट नंबरलंबाईफाइबर प्रकार800G के लिए अधिकतम पहुंचअनुप्रयोग
MFP7E10-N0033 मीटरOM330mइंट्रा-रैक
MFP7E10-N0055 मीटरOM330mइंट्रा-रैक
MFP7E10-N01010 मीटरOM330mइंट्रा-रैक / आसन्न
MFP7E10-N01515 मीटरOM330mपंक्ति के भीतर
MFP7E10-N02020 मीटरOM330mपंक्ति के भीतर
MFP7E10-N03030 मीटरOM330mअधिकतम OM3 पहुंच
MFP7E10-N03535 मीटरOM450mविस्तारित पहुंच
MFP7E10-N04040 मीटरOM450mविस्तारित पहुंच
MFP7E10-N05050 मीटरOM450m (अधिकतम)पंक्तियों के बीच / अधिकतम दूरी
नोट: MFP7E10-N050 OM4 फाइबर का उपयोग करता है, जो 800G अनुप्रयोगों के लिए पूर्ण 50m पहुंच प्राप्त करने के लिए आवश्यक है। 50-मीटर विनिर्देश दो ऑप्टिकल पैच पैनलों को कुल 4 मेटेड कनेक्टर जोड़े के साथ मानता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या MFP7E10-N050 पूर्ण 50 मीटर पर 800G के लिए गारंटीकृत है?
A: हाँ, जब NVIDIA MMA4Z00-NS ट्रांससीवर और दो पैच पैनल (4 मेटेड जोड़े) के साथ उपयोग किया जाता है, तो 50m लिंक निर्दिष्ट ऑप्टिकल बजट के भीतर होता है। इस दूरी के लिए OM4 फाइबर आवश्यक है।
Q2: क्या मैं 50m के लिए OM4 के बजाय OM3 फाइबर का उपयोग कर सकता हूँ?
A: नहीं। OM3 फाइबर 800G का समर्थन केवल 30 मीटर तक करता है। 50m के लिए, सिग्नल अखंडता बनाए रखने और हानि बजट को पूरा करने के लिए OM4 अनिवार्य है।
Q3: MFP7E10-N050 और MFP7E20-N050 के बीच क्या अंतर है?
A: MFP7E10-N050 50m तक की दूरी के लिए मल्टीमोड OM4 है। MFP7E20-N050 50m से अधिक दूरी (500m+ तक) के लिए सिंगल-मोड है।
हैंडलिंग सावधानियां
  • धूल कैप को तब तक न हटाएंजब तक कि स्थापना का क्षण न हो। संदूषण लिंक क्षरण का #1 कारण है, खासकर 50m दूरी पर।
  • सम्मिलन से पहले हमेशा केबल कनेक्टर और ट्रांससीवर ऑप्टिकल रिसेप्टेक दोनों को MPO-APC विशिष्ट क्लीनर का उपयोग करके साफ करें।
  • केबल को 30 मिमी से कम त्रिज्या तक न मोड़ें, विशेष रूप से कनेक्टर के पास जहां तनाव इंसर्शन लॉस को बढ़ा सकता है।
  • कभी भी MPO-APC (हरा/तिरछा) को MPO-UPC (नीला/सपाट) के साथ न मिलाएं - भौतिक क्षति होगी।
  • प्लग करने योग्य ट्रांससीवर को संभालते समय मानक ESD सावधानियों का पालन करें, हालांकि केबल स्वयं निष्क्रिय है।
  • 50m परिनियोजन के लिए, सुनिश्चित करें कि केबल पथ ऑप्टिकल प्रदर्शन बनाए रखने के लिए बेंड रेडियस सीमाओं को पार न करें।
