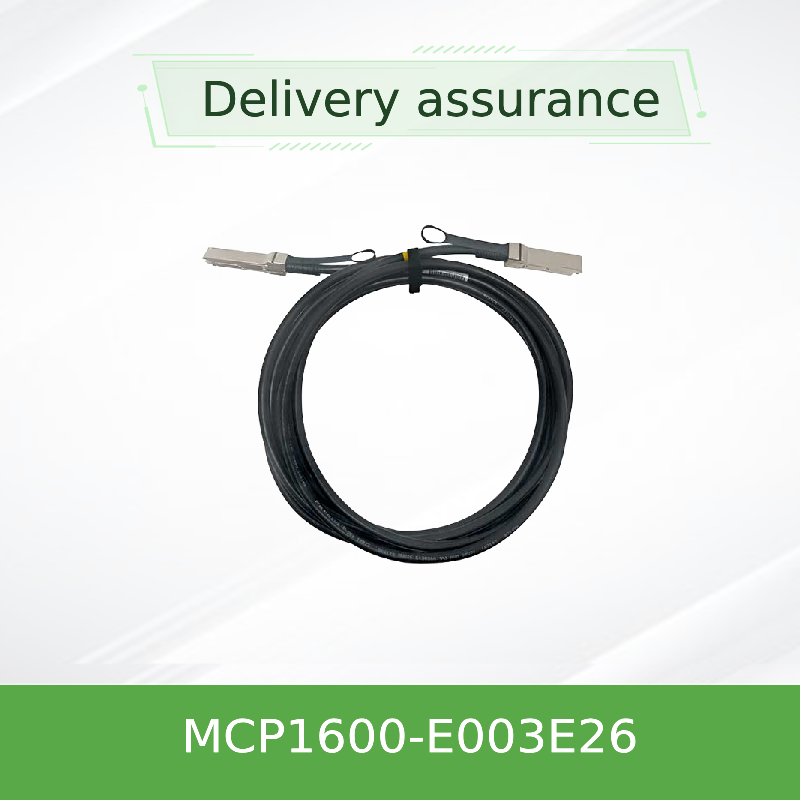

Mellanox MCP1600-E003E26 100Gb/s QSFP28 पैसिव कॉपर डीएसी केबल 3m, 26 AWG, EDR InfiniBand, LSZH
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCP1600-E003E26 |
| दस्तावेज़: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स एओसी केबल | केबल लंबाई: | 3 मीटर |
| नाम: | मेलानॉक्स DAC केबल MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG इनफिनिबैंड नेटवर्क | कीवर्ड: | मेलानॉक्स डीएसी केबल |
| प्रमुखता देना: | Mellanox QSFP28 DAC केबल 100Gb/s,3 मीटर का निष्क्रिय तांबा केबल EDR InfiniBand,LSZH Mellanox केबल 26 AWG |
||
उत्पाद विवरण
Mellanox MCP1600-E003E26 100Gb/s QSFP28 निष्क्रिय तांबा डीएसी केबल
कम दूरी के डेटा सेंटर लिंक के लिए उच्च प्रदर्शन EDR InfiniBand इंटरकनेक्ट। कम शक्ति, LSZH जैकेट, गर्म-प्लग करने योग्य, और SFF-8665 / SFF-8636 के साथ पूरी तरह से संगत।
उत्पाद का अवलोकन
दMellanox MCP1600-E003E26एक 100Gb/s QSFP28 डायरेक्ट-एटैच कॉपर (DAC) केबल है जिसे InfiniBand EDR और 100G ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह प्रति लेन 25Gb/s पर काम करने वाली चार उच्च गति वाली कॉपर जोड़ी को एकीकृत करता है,3 मीटर के लिंक पर 100Gb/s की कुल बैंडविड्थ प्रदान करनायह निष्क्रिय तांबा समाधान टॉप-ऑफ-रैक और आसन्न-रैक तैनाती में छोटी दूरी के इंटरकनेक्ट के लिए ऑप्टिकल फाइबर का एक लागत प्रभावी, बिजली कुशल विकल्प प्रदान करता है।
प्रत्येक QSFP28 पोर्ट में एक EEPROM शामिल है जो उत्पाद पहचान और विन्यास डेटा संग्रहीत करता है, जिसे I2C प्रबंधन इंटरफ़ेस (SFF-8636 अनुरूप) के माध्यम से होस्ट सिस्टम द्वारा पढ़ा जा सकता है।केबल का निर्माण एकएलएसजेडएच (कम धुआं वाला शून्य हलोजन)जैकेट और हेलोजन मुक्त पीसीबी, आधुनिक डेटा केंद्रों के लिए RoHS और पर्यावरण मानकों को पूरा करते हैं।
प्रमुख विशेषताएं और प्रौद्योगिकी
- 100Gb/s की कुल डाटा दर- 4 लेन x 25Gb/s NRZ
- निष्क्रिय तांबा डिजाइन- शून्य सक्रिय बिजली की खपत (0.1W अधिकतम)
- गर्म-प्लग करने योग्य QSFP28- SFF-8665 अनुरूप फॉर्म फैक्टर
- 3.3V सिंगल सप्लाई- वोल्टेज रेंज 3.135V से 3.465V तक
- बेहतर संकेत अखंडता- विशेषता प्रतिबाधा 100Ω ±10%
- कम विलंबता- प्रसार विलंब 4.5 एनएस/एम (सूचनात्मक)
- मजबूत केबल- 26 AWG, 9.4 मिमी व्यास, मोड़ त्रिज्याः 47 मिमी (एकल) / 94 मिमी (दोहराना)
- आई2सी प्रबंधन- SFF-8636 अनुरूप, डिजिटल निदान
- परिचालन तापमान0°C से 70°C (मौजूद)
- भंडारण तापमान-40°C से 85°C तक
- RoHS / REACH के अनुरूप- हेलोजन मुक्त पीसीबी, एलएफ/एचएफ
- बिट त्रुटि दर< 1E-15 (मेलनॉक्स सिस्टम के साथ)
- लंबाई सहिष्णुता±50 मिमी (3 मीटर के संस्करण के लिए)
- काली LSZH जैकेट- कम धुआं, शून्य हेलोजन
विशिष्ट तैनाती
- InfiniBand EDR कपड़े- एचपीसी क्लस्टर में रीढ़ की हड्डी वास्तुकला
- 100G ईथरनेट टीओआर कनेक्शन- स्विच टू सर्वर और स्विच टू स्विच
- डाटा सेंटर टॉप-ऑफ-रैक (ToR)रैक के अंदर केबलिंग (3 मीटर तक)
- भंडारण प्रणाली- एनवीएमई-ओवर-फैब्रिक्स, सभी फ्लैश सरणी
- उच्च-प्रदर्शन कम्प्यूटिंग- जीपीयू क्लस्टर, एआई प्रशिक्षण कक्ष
संगतता
MCP1600-E003E26 Mellanox / NVIDIA ConnectX-4, ConnectX-5, ConnectX-6 एडाप्टर, स्पेक्ट्रम और क्वांटम स्विच के साथ पूरी तरह संगत है,साथ ही तीसरे पक्ष के स्विच पर QSFP28 पोर्ट जो SFF-8665 और SFF-8636 विनिर्देशों का पालन करते हैं100 जी-एसआर4/सीआर4 मोड में प्रमुख स्विच विक्रेताओं (सिस्को, एरिस्टा, जुनिपर) के साथ अन्तरक्रियाशीलता सत्यापित की गई है।
पुष्ट प्लेटफार्म:मेलनॉक्स एसबी7800, एसएन2700, सीएस7500; एनवीआईडीआईए ब्लूफील्ड-2 डीपीयू; सामान्य क्यूएसएफपी28 100जी पोर्ट।
विनिर्देश
| पैरामीटर | मिन | विशिष्ट | अधिकतम | इकाई |
|---|---|---|---|---|
| आपूर्ति वोल्टेज (वीसीसी) | 3.135 | 3.3 | 3.465 | वी |
| बिजली की खपत | -- | 0.1 | 0.1 | W |
| ऑपरेटिंग केस तापमान | 0 | -- | 70 | °C |
| भंडारण तापमान | -40 | -- | 85 | °C |
| परिचालन सापेक्ष आर्द्रता | 5 | -- | 85 | % |
| विशेषता प्रतिबाधा | 90 | 100 | 110 | ओ |
| प्रसार में देरी (सूचनात्मक) | -- | 4.5 | -- | ns/m |
| डेटा दर प्रति लेन | -- | 25 | -- | जीबी/सेक |
| संचयी डेटा दर | -- | 100 | -- | जीबी/सेक |
भौतिक विनिर्देश
| केबल गेज (एडब्ल्यूजी) | 26 AWG |
| लम्बाई | 3 मीटर (सहनशीलता ±50 मिमी) |
| बाहरी व्यास | 9.4 ± 0.4 मिमी |
| न्यूनतम मोड़ त्रिज्या (एकल) | 47 मिमी |
| न्यूनतम मोड़ त्रिज्या (दोहराने योग्य) | 94 मिमी |
| जैकेट सामग्री | एलएसजेडएच (कम धुआं वाला शून्य हलोजन) |
| कनेक्टर का प्रकार | QSFP28 (SFF-8665) |
चयन मार्गदर्शिका
| भाग संख्या | लम्बाई | AWG | विवरण |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5 मीटर | 30 | काला, 30 AWG, LSZH |
| MCP1600-E001E30 | 1 मीटर | 30 | काला, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1.5 मीटर | 30 | काला, 30 AWG, LSZH |
| MCP1600-E002E30 | 2 मीटर | 30 | काला, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2.5 मीटर | 26 | काला, 26 AWG, LSZH |
| MCP1600-E003E26 | 3 मीटर | 26 | काला, 26 AWG, LSZH (यह उत्पाद) |
| MCP1600-E004E26 | 4 मीटर | 26 | काला, 26 AWG, LSZH |
| MCP1600-E005E26 | 5 मीटर | 26 | काला, 26 AWG, LSZH |
सभी केबल 100Gb/s QSFP28, निष्क्रिय तांबा, EDR InfiniBand हैं। लंबाई सहिष्णुता ±25mm (0.5~1.5m) / ±50mm (≥2m) है।
लाभ
- लागत प्रभावी- निष्क्रिय तांबा ऑप्टिकल ट्रांससीवर लागत को समाप्त करता है
- अति-कम शक्ति- सक्रिय ऑप्टिकल केबलों के लिए अधिकतम 0.1W बनाम 2-3W
- विश्वसनीय- बॉक्स के बाहर प्रदर्शन के लिए कठोर परीक्षण किया
- लचीली तैनाती- गर्म-प्लग करने योग्य, झुकने के लिए सहनशील
- पर्यावरण के लिए सुरक्षित- LSZH जैकेट, RoHS अनुरूप
- पीछे की ओर संगत- उपयुक्त एडाप्टर के साथ 40Gb/s QSFP+ के साथ काम करता है
सेवा एवं सहायता
- 1 वर्ष की सीमित हार्डवेयर वारंटी- मरम्मत या प्रतिस्थापन (Mellanox) को कवर करता है
- वैश्विक वितरण- हांगकांग स्टारसर्ज दुनिया भर में शिपिंग प्रदान करता है
- तकनीकी सहायता- पूर्व-बिक्री और बिक्री के बाद इंजीनियरिंग सहायता
- कस्टम लंबाई- गैर मानक लंबाई के लिए संपर्क बिक्री (MOQ लागू हो सकता है)
- आरएफक्यू और थोक मूल्य निर्धारण- मात्रा के आदेशों के लिए अनुकूलित मूल्य निर्धारण
अक्सर पूछे जाने वाले प्रश्न
MCP1600-E003E26 की अधिकतम डेटा दर क्या है?
यह InfiniBand EDR और 100G ईथरनेट के लिए 100Gb/s समग्र (4 लेन x 25Gb/s) का समर्थन करता है।
यह केबल सक्रिय है या निष्क्रिय?
निष्क्रिय तांबा - कोई बाहरी शक्ति नहीं, 0.1W अधिकतम बिजली की खपत।
ऑपरेटिंग तापमान सीमा क्या है?
केस का तापमान 0°C से 70°C; भंडारण -40°C से 85°C।
क्या यह गैर-मेलनॉक्स स्विच के साथ संगत है?
हाँ, यह मानक QSFP28 बंदरगाहों के साथ काम करता है जो SFF-8665 और SFF-8636 का पालन करते हैं।
"E26" प्रत्यय क्या दर्शाता है?
E26 26 AWG तार गेज और 3 मीटर की लंबाई को दर्शाता है (चयन गाइड देखें) ।
सावधानियां
- प्रदर्शन में गिरावट से बचने के लिए न्यूनतम मोड़ त्रिज्या (47 मिमी एकल मोड़, 94 मिमी दोहराव) से अधिक न हो।
- स्थापना के दौरान उचित ईएसडी हैंडलिंग सुनिश्चित करें।
- केवल उन मेजबानों के साथ प्रयोग करें जो 3.3V Vcc का समर्थन करते हैं और QSFP28 MSA को पूरा करते हैं।
- लंबाई के लिए > 3 मीटर, सक्रिय ऑप्टिकल या 26 AWG गेज पर विचार करें; लंबे समय तक निष्क्रिय तांबे के लिए सिग्नल कंडीशनिंग की आवश्यकता हो सकती है।
कंपनी का परिचय
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, हम नेटवर्क स्विच, एनआईसी सहित उत्पादों के साथ दुनिया भर में ग्राहकों की सेवा करते हैं,वायरलेस एक्सेस पॉइंटएक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, Starsurge सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त,और उद्यमहम आईओटी समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण भी प्रदान करते हैं। ग्राहक-प्रथम दृष्टिकोण के साथ, हम विश्वसनीय गुणवत्ता पर ध्यान केंद्रित करते हैं,उत्तरदायी सेवा, और अनुकूलित समाधान जो ग्राहकों को कुशल, स्केलेबल और विश्वसनीय नेटवर्क बुनियादी ढांचे का निर्माण करने में मदद करते हैं।
प्रमुख तथ्य
✔ 100Gb/s EDR
✔ 3 मीटर की लंबाई
✔ 26 AWG
✔ LSZH जैकेट
✔ RoHS/REACH
✔ गर्म-प्लग करने योग्य
✔ 0.1W की शक्ति
संगतता मैट्रिक्स
| विक्रेता | उत्पाद श्रृंखला |
|---|---|
| मेलनॉक्स/एनवीडिया | कनेक्टएक्स-4/5/6, स्पेक्ट्रम, क्वांटम |
| सिस्को | नेक्सस 9000 (QSFP28 पोर्ट) |
| एरिस्टा | 7060, 7280, 7500 श्रृंखला |
| जुनिपर | QFX5000, PTX1000 |
| सामान्य | SFF-8665 / SFF-8636 के अनुरूप मेजबान |
खरीदार चेकलिस्ट
- आवश्यक लंबाई (3 मीटर) और गेज (26 AWG) की पुष्टि करें
- सत्यापित स्विच/एनआईसी QSFP28 100G का समर्थन करता है
- अपने रैक में मोड़ त्रिज्या की सीमाओं की जाँच करें
- गारंटी और समर्थन विकल्पों की समीक्षा करें
- यदि आवश्यक हो तो मात्रा मूल्य निर्धारण का अनुरोध करें
