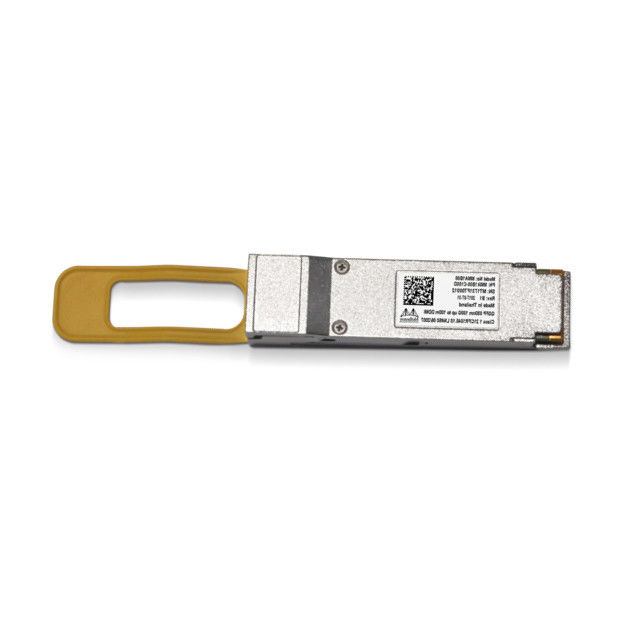

MMA1B00-B150D 40GbE QSFP+ SR4 ऑप्टिकल ट्रांससीवर

1उत्पाद का अवलोकन

Mellanox® MMA1B00-B150D एक उच्च-प्रदर्शन, QSFP+ फॉर्म फैक्टर, 40 गीगाबिट ईथरनेट अनुप्रयोगों के लिए इंजीनियर ऑप्टिकल ट्रांससीवर मॉड्यूल है।यह 4-चैनल वीसीएसईएल आधारित मॉड्यूल 4x10 पर विश्वसनीय डेटा ट्रांसमिशन प्रदान करता है.3125 जीबी/एस प्रति चैनल समानांतर मल्टी-मोड फाइबर (एमएमएफ) पर, OM4 फाइबर पर 150 मीटर तक की पहुंच प्राप्त करना। यह नेटवर्क बुनियादी ढांचे के उन्नयन के लिए एक आवश्यक घटक है,उच्च बैंडविड्थ का एक आदर्श मिश्रण प्रदान करता है, कम बिजली की खपत, और मजबूत नैदानिक क्षमताओं, यह सरल एक से बेहतर बनानेनिष्क्रिय फाइबर केबलसमाधान।

2मुख्य विशेषताएं

• डेटा दरः 40GbE (4x10.3125 Gb/s)
• पहुंचः OM4 MMF पर 150 मीटर तक, OM3 MMF पर 100 मीटर तक
• कम शक्ति अपव्ययः 1.3W विशिष्ट
• गर्म प्लग करने योग्य QSFP+ फॉर्म फैक्टर
• डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम/डीओएम) इंटरफ़ेस
• कक्षा 1 लेजर उत्पाद अनुरूप (आईईसी 60825-1, एफडीए)
• RoHS अनुरूप
• BER 10 से बेहतर^-15

3मूल प्रौद्योगिकी एवं मानक

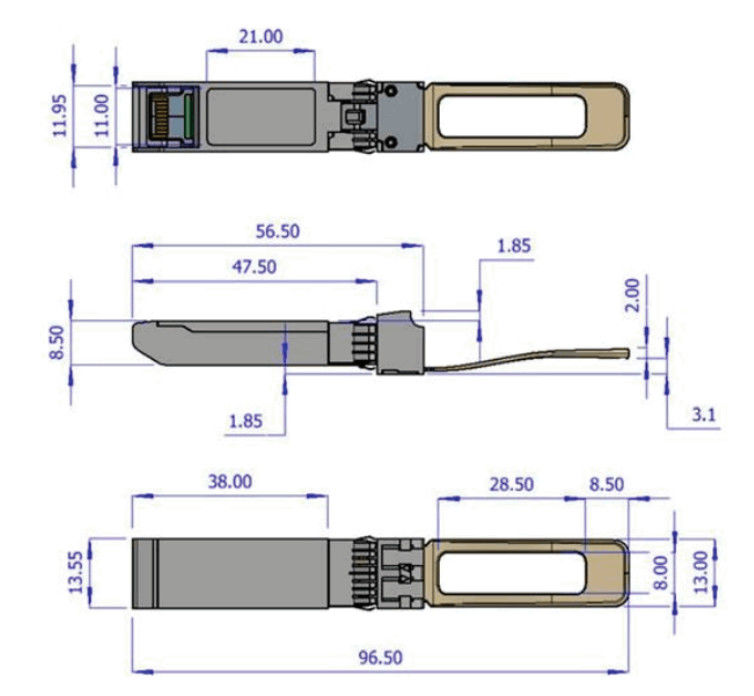

यह ट्रांससीवर उन्नत 850nm VCSEL (वर्टिकल कैविटी सरफेस इमिटिंग लेजर) तकनीक का उपयोग करता है और आईईईई 802.3ba 40GBASE-SR4 के साथ पूरी तरह से संगत है।यह मैकेनिकल फॉर्म फैक्टर के लिए SFF-8436 और SFF-8636 विनिर्देशों का पालन करता है, प्रबंधन इंटरफेस और डिजिटल डायग्नोस्टिक्स, अनुपालन QSFP + स्विच बंदरगाहों के साथ व्यापक अंतर को सुनिश्चित करते हैं।ऑप्टिकल फाइबर केबलयह घटक उच्च गति वाले डाटा सेंटर नेटवर्क के लिए डिज़ाइन किया गया है।

4कार्य सिद्धांत

विद्युत इंटरफेस मेजबान स्विच से 10.3125 Gb/s के चार लेन डेटा प्राप्त करता है। एकीकृत ड्राइवर चिप्स चार 850nm VCSEL लेजर को मॉड्यूल करते हैं,विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करनाये संकेत एक MPO कनेक्टर के माध्यम से एक समानांतर बहु-मोड में प्रेषित होते हैंऑप्टिकल फाइबर केबलप्राप्त करने वाले छोर पर, एक मिलान ट्रांससीवर मेजबान प्रणाली के लिए आने वाले ऑप्टिकल संकेतों को वापस विद्युत डेटा धाराओं में परिवर्तित करने के लिए फोटोड का उपयोग करता है।एकीकृत सर्किटरी सिग्नल अखंडता सुनिश्चित करने के लिए प्रोग्राम करने योग्य इनपुट समानांतर और आउटपुट जोर प्रदान करता है.

5अनुप्रयोग परिदृश्य

• डेटा केंद्रों में 40GbE स्विच-टू-स्विच कनेक्शन
• उच्च घनत्व वाले संचयन लिंक
• 40GbE इंटरफेस वाले सर्वरों को टॉप-ऑफ-रैक स्विच से जोड़ना
• स्टोरेज एरिया नेटवर्क (SAN) और नेटवर्क से जुड़े स्टोरेज (NAS) कनेक्टिविटी
• उच्च प्रदर्शन कंप्यूटिंग (HPC) क्लस्टर

6विनिर्देश

7लाभ और बिक्री बिंदु

• विस्तारित पहुंचःकई तुलनीय SR4 मॉड्यूल की तुलना में अधिक दूरी (150m) का समर्थन करता है, जो एकनिष्क्रिय फाइबर केबलया डीएसी.
• ऊर्जा दक्षता:कम 1.3W की विशिष्ट बिजली की खपत परिचालन लागत और थर्मल भार को कम करती है।
• सक्रिय निगरानी:व्यापक डीडीएम तापमान, वोल्टेज, टीएक्स/आरएक्स शक्ति और पूर्वाग्रह धारा की वास्तविक समय की निगरानी की अनुमति देता है, जिससे पूर्वानुमान रखरखाव संभव होता है।
• प्रमाणित विश्वसनीयता:कठोर मेलनॉक्स परीक्षण उच्च प्रदर्शन और स्थायित्व सुनिश्चित करता है, नेटवर्क डाउनटाइम को कम करता है।

8सेवा एवं सहायता

इस ट्रांसीवर को 1 वर्ष की सीमित वारंटी द्वारा समर्थित किया गया है।हम इसे तेजी से वितरण के लिए हमारे व्यापक $ 10 मिलियन इन्वेंट्री और एक समर्पित तकनीकी टीम के साथ समर्थन करते हैं जो एकीकरण और समस्या निवारण में मदद करने के लिए 24/7 परामर्श प्रदान करता हैहम वास्तविक Mellanox के एक विश्वसनीय आपूर्तिकर्ता हैंऑप्टिकल फाइबर केबलसमाधान।

9अक्सर पूछे जाने वाले प्रश्न

प्रश्न: इस ट्रांससीवर के लिए किस प्रकार के फाइबर केबल की आवश्यकता है?
A: इसके लिए MPO/MTP® कनेक्टरों के साथ एक समानांतर मल्टी-मोड फाइबर (MMF) केबल की आवश्यकता होती है, विशेष रूप से विज्ञापित पहुंच के लिए OM3 या OM4 ग्रेड।निष्क्रिय फाइबर केबलअपने आप में है, लेकिन एक के साथ प्रयोग किया जाता है।

प्रश्न: क्या यह मॉड्यूल मेरे ब्रांड-एक्स स्विच के साथ संगत है?
A: जबकि बहु-विक्रेता SFF-8436 मानक के अनुसार डिज़ाइन किया गया है, संगतता को आपके स्विच निर्माता के संगतता मैट्रिक्स के साथ सत्यापित किया जाना चाहिए। हम आपरेशन के बारे में मार्गदर्शन प्रदान कर सकते हैं।

प्रश्न: क्या यह डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) का समर्थन करता है?
A: हाँ, यह I2C इंटरफेस के माध्यम से वोल्टेज, तापमान, TX/RX ऑप्टिकल पावर, और लेजर पूर्वाग्रह धारा की निगरानी के लिए पूर्ण DDM कार्यक्षमता प्रदान करता है।

10. सावधानी

• सुनिश्चित करें कि मेजबान उपकरण का QSFP+ पोर्ट SFF-8436 के अनुरूप है।
• जब ट्रांससीवर फाइबर केबल से जुड़ा न हो तो हमेशा स्वीकृत धूल टोपी का प्रयोग करें।
• निर्दिष्ट तापमान और आर्द्रता सीमा के भीतर संचालित और संग्रहीत करें।
• यह कक्षा 1 लेजर उत्पाद है जो सभी सामान्य परिचालन स्थितियों में सुरक्षित है। इसे अलग न करें।
• एमपीओ कनेक्टर और संबद्ध संभालऑप्टिकल फाइबर केबलसावधानी के साथ अंत के किनारों पर प्रदूषण या क्षति से बचने के लिए।
