डाटा सेंटर के लिए प्रीमियम 100G QSFP28 ZR4 80KM फाइबर ऑप्टिकल ट्रांससीवर मॉड्यूल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Model Number: | 100G QSFP28 ZR4 80KM |
| दस्तावेज़: | CC-QKKLL8L-SD_100G QSFP28 Z...07.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50pcs |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नाम: | ऑप्टिकल ट्रांसीवर मॉड्यूल | प्रतिरूप संख्या।: | CC-QKKLL8L-SD |
|---|---|---|---|
| प्रदर्शन: | 100G QSFP28 ZR4 80 किमी | रफ़्तार: | 100 ग्राम |
| विनिर्देश: | 400*265*100 मिमी | हॉट-प्लगेबल: | हाँ |
| वोल्टेज आपूर्ति: | 3.3 वी | प्रचालन केस तापमान: | वाणिज्यिक 0-70 ° C; 10G औद्योगिक -40-85 ° C विकल्प प्रदान करता है। |
| प्रबंध / निदान: | हाई-स्पीड: सीएमआईएस रेव 5.0+ के साथ I, C; 10G: SFF-8472 DDM ICC के साथ। | अनुप्रयोग: | डेटा-सेंटर ईथरनेट, एचपीसी/इन्फिनिबैंड एनडीआर, क्लाउड/बैकबोन और मेट्रो, एक्सेस और एकत्रीकरण। |
| अनुपालन / पर्यावरण: | CE/FCC/UL/TUV/ROHS | स्थिति: | नया |
| प्रमुखता देना: | 80KM QSFP28 ZR4 मॉड्यूल,प्रीमियम QSFP28 ZR4 मॉड्यूल,100G QSFP28 ZR4 मॉड्यूल |
||
उत्पाद विवरण
उत्पाद का अवलोकन

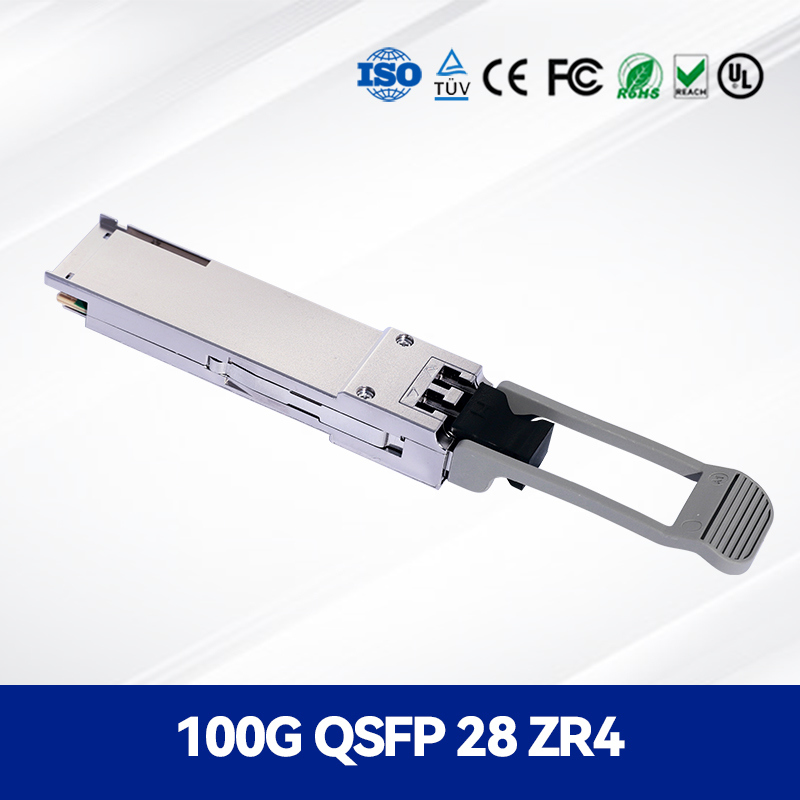

दऑप्टिकल ट्रांससीवर मॉड्यूलCC-QKKLL8L-SD एक उच्च प्रदर्शन वाला 100G QSFP28 ZR4 ट्रांससीवर है जिसे लंबी दूरी के डेटा ट्रांसमिशन के लिए डिज़ाइन किया गया है। यह 80 किमी तक की पहुंच के साथ सिंगल-मोड फाइबर (SMF) पर 103 Gbps डेटा दरों का समर्थन करता है।आईईईई 802 के अनुरूप.3ba और QSFP28 एमएसए मानकों, यह मॉड्यूल उन्नत शीतलन ईएमएल ट्रांसमीटर और SOA + पीआईएन रिसीवर को एकीकृत करता है।
प्रमुख विशेषताएं
- G.652 SMF पर 80 किमी पर 103 Gbps डेटा दर का समर्थन करता है
- 4x28Gbps LAN-WDM कूलिंग EML ट्रांसमीटर सरणी
- उच्च संवेदनशीलता के साथ SOA + PIN और TIA रिसीवर सरणी
- I2C इंटरफेस के माध्यम से डिजिटल डायग्नोस्टिक मॉनिटरिंग
- कम बिजली की खपतः एकल 3.3V आपूर्ति के साथ < 7.5W
- ऑपरेटिंग तापमानः -40°C से +85°C
प्रौद्योगिकी और मानक
यहऑप्टिकल मॉड्यूलLAN-WDM तकनीक का उपयोग करता है जिसमें 1295.56 nm, 1300.05 nm, 1304.58 nm, और 1309.14 nm पर केंद्रित चार तरंग दैर्ध्य हैं। यह QSFP28 MSA, IEEE 802.3ba के अनुरूप है,और कक्षा 1 एफडीए और IEC60825-1 लेजर सुरक्षा मानकों को पूरा करता हैयह मॉड्यूल सिग्नल अखंडता के लिए रीटाइम किए गए विद्युत इंटरफेस का भी समर्थन करता है।
कार्य सिद्धांत
ट्रांससीवर चार ईएमएल आधारित ट्रांसमीटरों का उपयोग करके विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करता है, जिनमें से प्रत्येक एक विशिष्ट तरंग दैर्ध्य पर काम करता है।इन संकेतों को एक ही फाइबर पर मल्टीप्लेक्स और प्रेषित किया जाता हैरिसीवर पक्ष पर, एक एसओए आने वाले ऑप्टिकल सिग्नल को एम्पलीफाय करता है, इससे पहले कि इसे डिमल्टिप्लेक्स किया जाए और पिन और टीआईए सरणी द्वारा इलेक्ट्रिकल सिग्नल में वापस परिवर्तित किया जाए।
आवेदन
100GBASE-ZR4 ईथरनेट अनुप्रयोगों के लिए आदर्श, यहऑप्टिकल ट्रांससीवर मॉड्यूलयह डेटा सेंटर, दूरसंचार और उद्यम नेटवर्क के लिए उपयुक्त है जिसके लिए उच्च गति, लंबी दूरी की कनेक्टिविटी की आवश्यकता होती है। इसे आमतौर पर रीढ़ के नेटवर्क, मेट्रो रिंग,और अंतर-डेटा सेंटर लिंक.
विनिर्देश
| पैरामीटर | मिन | प्रकार | अधिकतम | इकाई |
|---|---|---|---|---|
| लेन प्रति डेटा दर | 25.78 | जीबीपीएस | ||
| Tx आउटपुट पावर | 2 | 6 | डीबीएम | |
| आरएक्स संवेदनशीलता | -28 | डीबीएम | ||
| बिजली की खपत | 7.5 | W | ||
| परिचालन तापमान | -40 | 85 | °C |
लाभ
- पुनरावर्तक के बिना 80 किमी तक विस्तारित पहुंच
- एकीकृत डीडीएम समारोह के साथ उच्च विश्वसनीयता
- कम बिजली का डिजाइन परिचालन लागत को कम करता है
- कठोर वातावरण के लिए व्यापक तापमान सीमा
- प्रमुख स्विच और राउटर ब्रांडों के साथ संगत
सेवा एवं सहायता
हम 3 साल की वारंटी, स्टॉक में आइटम के लिए उसी दिन शिपिंग, और 24/7 तकनीकी सहायता प्रदान करते हैं। हमारी टीम अनुरोध पर एकीकरण सहायता और कस्टम कॉन्फ़िगरेशन प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: अधिकतम दूरी क्या है?
उत्तर: सिंगल-मोड फाइबर पर 80 किमी तक।
प्रश्न: क्या यह डिजिटल निदान का समर्थन करता है?
A: हाँ, QSFP28 MSA के अनुसार I2C इंटरफेस के माध्यम से।
प्रश्न: बिजली की खपत क्या है?
उत्तर: पूर्ण भार पर 7.5W से कम।
प्रश्न: क्या यह सिस्को/जूनियर स्विच के साथ संगत है?
उत्तर: हाँ, यह एमएसए के अनुरूप है और अधिकांश प्रमुख ब्रांडों के साथ संगत है।
सावधानियां
- केवल संगत QSFP28 बंदरगाहों के साथ प्रयोग करें।
- न्यूनतम मोड़ त्रिज्या से परे फाइबर को मोड़ने से बचें।
- संभालने के दौरान उचित ईएसडी सुरक्षा सुनिश्चित करें।
- पूर्ण अधिकतम क्षमताओं से अधिक न हो।
- स्थानीय लेजर सुरक्षा नियमों का पालन करें।
कंपनी का परिचय

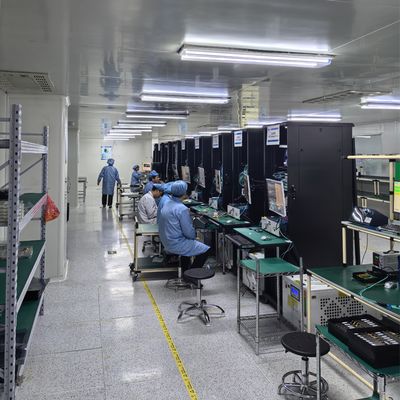

उद्योग के अनुभव के एक दशक से अधिक के साथ, हम एक मजबूत तकनीकी टीम द्वारा समर्थित एक बड़ी विनिर्माण सुविधा संचालित करते हैं। हम Mellanox, Ruckus, Aruba,और Extremeहमारे उत्पाद पोर्टफोलियो में नए नेटवर्क स्विच, एनआईसी, वायरलेस एक्सेस पॉइंट, नियंत्रक और केबल शामिल हैं। हम उच्च मात्रा के आदेशों का समर्थन करने और प्रतिस्पर्धी मूल्य निर्धारण की पेशकश करने के लिए $ 10M की सूची बनाए रखते हैं।हमारी समर्पित बिक्री और तकनीकी सहायता टीम ग्राहक संतुष्टि और समय पर वितरण सुनिश्चित करने के लिए 24/7 उपलब्ध हैं.
