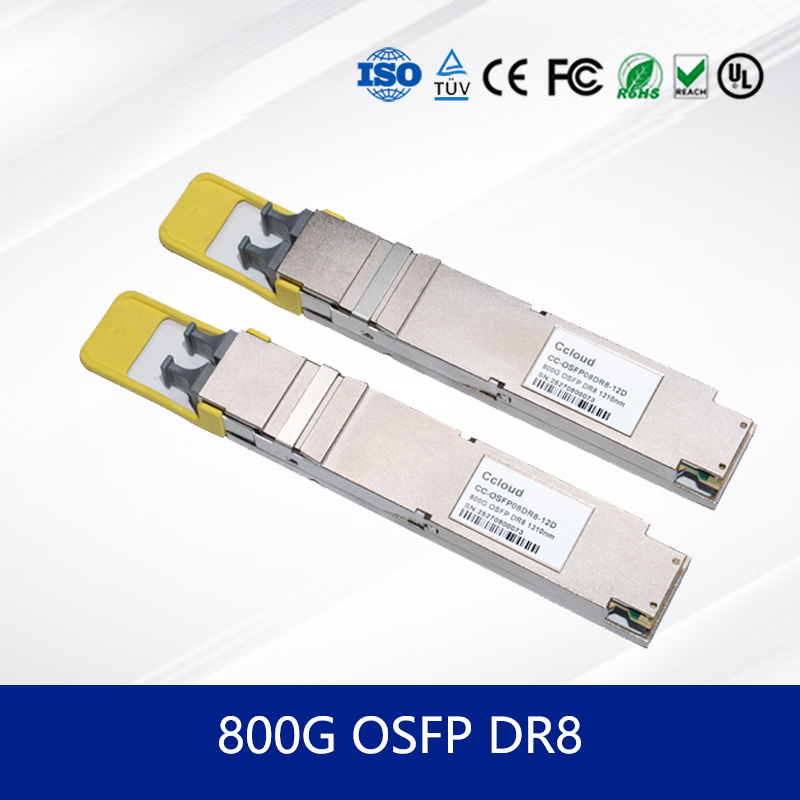

डाटा सेंटर के लिए हाई स्पीड 800G OSFP 112 DR8 CC-OSFP08DR8-12D ट्रांससीवर मॉड्यूल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| मॉडल संख्या: | 800G OSFP DR8 |
| दस्तावेज़: | CC-OSFP08DR8-12D_Rev Draft_...10.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50pcs |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नाम: | ऑप्टिकल ट्रांसीवर मॉड्यूल | प्रतिरूप संख्या।: | CC-OSFP08DR8-12D |
|---|---|---|---|
| प्रदर्शन: | 800G OSFP DR8 | रफ़्तार: | 800 ग्राम |
| विनिर्देश: | 400*265*100 मिमी | हॉट-प्लगेबल: | हाँ |
| वोल्टेज आपूर्ति: | 3.3 वी | प्रचालन केस तापमान: | वाणिज्यिक 0-70 ° C; 10G औद्योगिक -40-85 ° C विकल्प प्रदान करता है। |
| प्रबंध / निदान: | हाई-स्पीड: सीएमआईएस रेव 5.0+ के साथ I, C; 10G: SFF-8472 DDM ICC के साथ। | अनुप्रयोग: | डेटा-सेंटर ईथरनेट, एचपीसी/इन्फिनिबैंड एनडीआर, क्लाउड/बैकबोन और मेट्रो, एक्सेस और एकत्रीकरण। |
| अनुपालन / पर्यावरण: | CE/FCC/UL/TUV/ROHS | स्थिति: | नया |
| प्रमुखता देना: | 112 DR8 CC-OSFP08DR8-12D,800G OSFP 112 DR8 ट्रांससीवर,डाटा सेंटर के लिए ट्रांससीवर मॉड्यूल |
||
उत्पाद विवरण
800G OSFP ऑप्टिकल ट्रांससीवर मॉड्यूल — CMIS प्रबंधन / 500 मीटर पहुंच / हॉट प्लग करने योग्य
उच्च-मूल्य हाइलाइट्स
- निश्चित लीफ–स्पाइन प्रदर्शन के लिए प्रति लेन 53.125 GBd PAM4 का उपयोग करके 500 m तक SMF पर 800 Gb/s DR8।
- घने फ्रंट पैनल के लिए दोहरे MTP-8 APC कनेक्टर्स के साथ OSFP टाइप-2 हॉट-प्लग करने योग्य डिज़ाइन।
- संगत मल्टी-विक्रेता संचालन के लिए मानकीकृत टेलीमेट्री, अलार्म और कम-पावर मोड के साथ CMIS निगरानी।
- 3.3 V आपूर्ति, लगभग 14.6 W की विशिष्ट शक्ति, वाणिज्यिक 0–70 °C केस संचालन।
1) उत्पाद जानकारी / उत्पाद विवरण / बुनियादी जानकारी / विशिष्टता
CC-OSFP08DR8-12D ऑप्टिकल ट्रांससीवर मॉड्यूल क्लाउड, AI और HPC वातावरण में अगली पीढ़ी के 800G फैब्रिक्स को लक्षित करता है। आठ होस्ट 100G लेन को 1310 nm पर आठ ऑप्टिकल लेन पर मैप किया गया है, जो सिंगल-मोड फाइबर पर 500 m तक स्थिर DR-क्लास लिंक प्रदान करता है। यह हॉट-प्लग करने योग्य OSFP टाइप-2 ऑप्टिकल मॉड्यूल मिश्रित प्लेटफार्मों में सुव्यवस्थित संचालन के लिए दोहरे MTP-8 APC पोर्ट और CMIS नियंत्रण के साथ एक कॉम्पैक्ट थर्मल फुटप्रिंट को जोड़ता है। कई ऑपरेटरों के लिए, यह वर्ग 800g osfp के रूप में भी जाना जाता है, जो खोज, योग्यता और जीवनचक्र प्रबंधन को सरल बनाता है।
2) विशेषताएं
- फॉर्म फैक्टर: OSFP टाइप-2, हॉट-प्लग करने योग्य; उच्च फ्रंट-पैनल घनत्व।
- कुल दर: 8 × 53.125 GBd PAM4 के माध्यम से 800 Gb/s।
- ऑप्टिक्स: प्रति लेन पिन रिसीवर के साथ 1310 nm EML ट्रांसमीटर।
- पहुंच: SMF पर 500 m (DR लिंक बजट)।
- पावर/थर्मल: 3.3 V रेल, ~14.6 W विशिष्ट, 0–70 °C केस।
- प्रबंधन: इंटरप्ट, रीसेट, प्रेजेंट और लो-पावर मोड के साथ I²C पर CMIS।
3) प्रौद्योगिकी
8/16-लेन प्लगएबल्स के लिए CMIS के साथ OSFP MSA के लिए बनाया गया, डिज़ाइन फेसप्लेट पोर्ट काउंट को बढ़ाए बिना 800G तक पहुंचने के लिए PAM4 सिग्नलिंग का उपयोग करता है। 1310 nm पर EML लेजर रैखिकता और फैलाव सहनशीलता प्रदान करते हैं; पिन-पीडी रिसीवर DR ऑप्टिक्स द्वारा आवश्यक संवेदनशीलता और मार्जिन बनाए रखते हैं। ऑप्टिकल ट्रांससीवर मॉड्यूल सामान्य रजिस्टर मैप और स्टेट मशीनों का पालन करता है, जो स्विच NOS वेरिएंट में समान व्यवहार सुनिश्चित करता है।
4) सिद्धांत / कार्य सिद्धांत
आंतरिक रूप से, एक रीटाइमर/गियरबॉक्स आठ 100G इलेक्ट्रिकल लेन को स्थिति देता है और PAM4 प्रतीकों को आठ EMLs तक चलाता है। प्राप्त होने पर, पिन/टीआईए फ्रंट सिग्नल को होस्ट SerDes पर वापस रिकवर करते हैं। एक दो-तार I²C बस इन्वेंट्री, थ्रेसहोल्ड, पावर स्टेट और फॉल्ट हैंडलिंग के लिए CMIS पेज को उजागर करती है—जिससे ऑप्टिकल मॉड्यूल स्वचालित प्रावधान और बेड़े टूलिंग के साथ एकीकृत हो सकता है।
5) अनुप्रयोग / उपयोग
- निश्चित 500 m DR अपलिंक (ToR/EoR/एग्रीगेशन) के साथ क्लाउड डेटा केंद्रों में स्पाइन–लीफ फैब्रिक्स।
- AI प्रशिक्षण क्लस्टर और स्टोरेज बैकबोन जहां एयरफ्लो और थर्मल मार्जिन सीमित हैं।
- उच्च-रेडिक्स चेसिस और मॉड्यूलर लाइन कार्ड के लिए 800g osfp पर मानकीकरण करने वाले HPC इंटरकनेक्ट।
6) विशिष्टता तालिका + चयन तालिका
7) लाभ / विक्रय बिंदु
- मानक-आधारित CMIS मल्टी-विक्रेता स्वचालन और बेड़े रखरखाव को सरल बनाता है।
- घने, एयर-कूल्ड लाइन कार्ड और चेसिस के लिए ट्यून किया गया थर्मल एनवेलप।
- पारिस्थितिक तंत्र में सीधा अंतरसंचालन 800g osfp को अपनाना।
8) सेवा
प्री-सेल्स चयन, लिंक-बजट जांच, रैपिड लॉजिस्टिक्स और रिमोट / ऑन-साइट तकनीकी सहायता उपलब्ध है। परियोजना-आधारित आपूर्ति और कॉन्फ़िगरेशन मार्गदर्शन उत्पादन के समय को तेज करने में मदद करता है।
9) FAQ
- क्या ऑप्टिकल ट्रांससीवर मॉड्यूल मेरे 800G स्विच के साथ इंटरऑपरेबल है? यह OSFP MSA और CMIS का अनुसरण करता है; अपने विक्रेता की स्वीकृत सूची से सत्यापित करें।
- कितनी दूरी समर्थित है? निर्दिष्ट DR ऑप्टिकल बजट और FEC के साथ SMF पर 500 m तक।
- मुझे कितनी शक्ति और तापमान की योजना बनानी चाहिए? विशिष्ट ~14.6 W at 3.3 V; केस 0–70 °C।
- क्या आप बड़े परिनियोजन का समर्थन कर सकते हैं? हाँ—परियोजना आपूर्ति कार्यक्रम और 24/7 सहायता उपलब्ध हैं।
10) सावधानियां
- कथित केस तापमान सीमा के भीतर संचालित करें और एयरफ्लो मार्गदर्शन का पालन करें।
- उचित MTP/MPO सफाई उपकरणों का उपयोग करें; हैंडलिंग के दौरान ESD सावधानियों का पालन करें।
- के पैमाने पर विस्तार से पहले CMIS संशोधन / फर्मवेयर संगतता की पुष्टि करें ऑप्टिकल मॉड्यूल बेड़े।
11) विनिर्माण प्रक्रिया

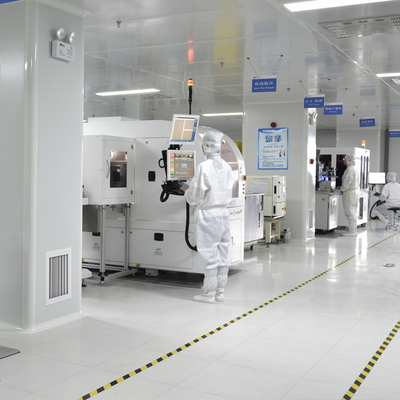

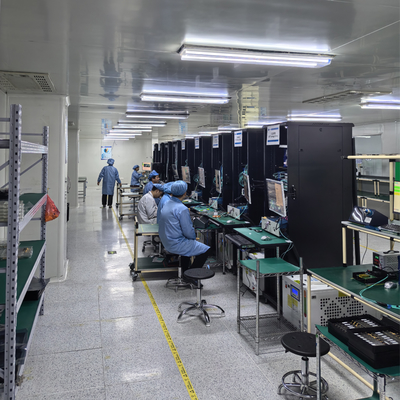

मॉड्यूल आने वाले निरीक्षण, ऑप्टिकल संरेखण, बर्न-इन और अंतिम सत्यापन के साथ बड़े पैमाने पर लाइनों पर निर्मित होते हैं। प्रत्येक इकाई शिपमेंट से पहले PAM4 प्रदर्शन और CMIS कार्यों को मान्य करने के लिए विद्युत और ऑप्टिकल परीक्षण से गुजरती है।
12) ऑपरेटिंग निर्देश
- मॉड्यूल को पूरी तरह से लगे हुए कुंडी के साथ एक OSFP पिंजरे में डालें; बिना तेज मोड़ों के MTP-8 ट्रंक को रूट करें।
- सत्यापित करें कि होस्ट NOS CMIS को पहचानता है; लिंक-अप के बाद अलार्म और थ्रेसहोल्ड की जांच करें।
- कनेक्टर स्वच्छता बनाए रखें; अप्रयुक्त पोर्ट को कैप करें; संपत्ति ट्रैकिंग के लिए सीरियल रिकॉर्ड करें।
13) कंपनी प्रोफाइल

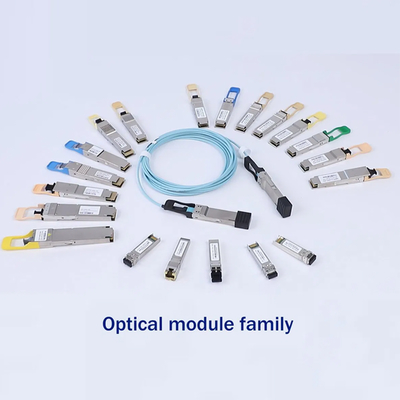

एक दशक से अधिक के अनुभव के साथ, हमारी फैक्ट्री-समर्थित टीम पेशेवर उत्पादन, रैपिड फुलफिलमेंट और 24/7 परामर्श प्रदान करती है। हम मूल नेटवर्क स्विच, नेटवर्क इंटरफेस कार्ड, वायरलेस एपी और नियंत्रक, केबल और ऑप्टिकल मॉड्यूल समाधान—पर्याप्त इन्वेंट्री और परियोजना परिनियोजन के लिए ऑन-साइट इंजीनियरिंग द्वारा समर्थित प्रदान करते हैं।
