400G OSFP VR4 ऑप्टिकल ट्रांससीवर मॉड्यूल हाई-स्पीड मल्टीमोड फाइबर समाधान
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| मॉडल संख्या: | 400G OSFP 112 VR4 CC-OSFP04VR4-12D |
| दस्तावेज़: | 400G OSFP VR4.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-OSFP04VR4-12D |
|---|---|---|---|
| Performance: | 400G OSFP VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
उत्पाद विवरण

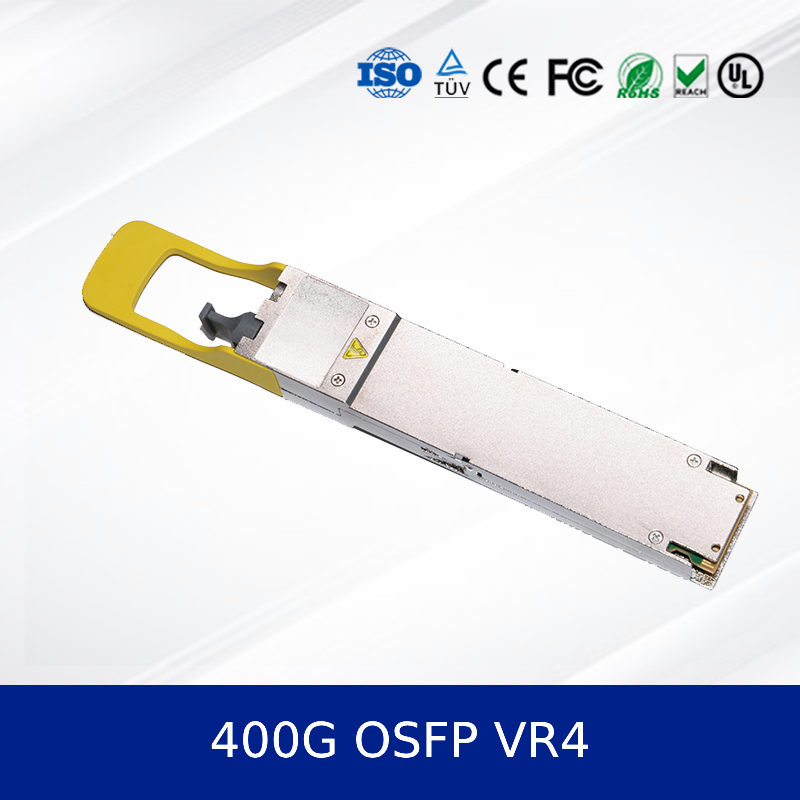

400G ओएसएफपी वीआर4 ऑप्टिकल ट्रांससीवर मॉड्यूल
उत्पाद का अवलोकन
द400G OSFP VR4 ऑप्टिकल ट्रांससीवर मॉड्यूल(मॉडलः CC-OSFP04VR4-12D) एक उच्च प्रदर्शन, गर्म-प्लग करने योग्य ट्रांससीवर है जिसे अगली पीढ़ी के डेटा केंद्रों और उच्च गति नेटवर्क के लिए डिज़ाइन किया गया है।यह OM4 मल्टीमोड फाइबर पर 50 मीटर तक की पहुंच के साथ 400G ईथरनेट और InfiniBand NDR अनुप्रयोगों का समर्थन करता है. यहऑप्टिकल मॉड्यूलइसमें कम बिजली की खपत, उन्नत डिजिटल डायग्नोस्टिक्स और उद्योग के मानकों का अनुपालन है।
प्रमुख विशेषताएं
- गर्म प्लग करने योग्य ओएसएफपी फॉर्म फैक्टर
- OSFP MSA, CMIS Rev 5.0+, IEEE P802.3db/D3 के अनुरूप।0, और IEEE P802.3ck
- 4-चैनल 100G-PAM4 विद्युत और ऑप्टिकल मॉड्यूलेशन
- अधिकतम बिजली की खपतः 8.5W (400G मोड), 6.5W (200G मोड)
- एकल MPO-12 APC कनेक्टर
- ऑपरेटिंग केस का तापमानः 0°C से 70°C
- I2C इंटरफेस के माध्यम से डिजिटल नैदानिक निगरानी
प्रौद्योगिकी
दऑप्टिकल ट्रांससीवर मॉड्यूल53.125 जीबीडी प्रति लेन की सिग्नलिंग दर के साथ पीएएम4 मॉड्यूलेशन तकनीक का उपयोग करता है।यह कॉमन मैनेजमेंट इंटरफेस स्पेसिफिकेशन (सीएमआईएस) के अनुरूप है और उन्नत सुविधाओं जैसे कि कम बिजली मोड और वास्तविक समय की निगरानी का समर्थन करता है.
कार्य सिद्धांत
यह मॉड्यूल चार ऊर्ध्वाधर गुहा सतह उत्सर्जक लेजर (वीसीएसईएल) का उपयोग करके 850 एनएम तरंग दैर्ध्य पर काम करने वाले विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करता है।प्राप्त ऑप्टिकल संकेतों को फोटोड के माध्यम से विद्युत संकेतों में वापस परिवर्तित किया जाता है.800 ग्राम ओएसएफपीसंगत डिजाइन उच्च डेटा अखंडता और कम बिट त्रुटि दर (बीईआर) सुनिश्चित करता है।
आवेदन
- इनफिनिबैंड एनडीआर नेटवर्क
- 400G ईथरनेट डाटा सेंटर
- 4x100GbE ब्रेकआउट अनुप्रयोग
- उच्च प्रदर्शन कंप्यूटिंग (एचपीसी)
- क्लाउड इन्फ्रास्ट्रक्चर
विनिर्देश
| पैरामीटर | मिन | विशिष्ट | अधिकतम | इकाई |
|---|---|---|---|---|
| तरंगदैर्ध्य | 844 | 850 | 863 | एनएम |
| औसत प्रक्षेपण शक्ति | - चार।6 | - | 4.0 | डीबीएम |
| बिजली की खपत (400G) | - | - | 8.5 | W |
| ऑपरेटिंग दूरी (OM4) | 2 | - | 50 | m |
लाभ
- इसी तरह के उत्पादों की तुलना में कम बिजली की खपतऑप्टिकल ट्रांससीवर मॉड्यूल
- उच्च तापमान वातावरण में मजबूत प्रदर्शन
- फाइबर स्प्लिटर का उपयोग करके 200G मोड के साथ पिछड़े संगतता
- वास्तविक समय की निगरानी के लिए व्यापक डिजिटल निदान
सेवा और सहायता
हम 3 साल की वारंटी, तेजी से डिलीवरी और 24/7 तकनीकी सहायता प्रदान करते हैं। हमारी टीम निर्बाध तैनाती सुनिश्चित करने के लिए एकीकरण सहायता और कस्टम कॉन्फ़िगरेशन सेवाएं प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न
अधिकतम दूरी क्या है?
OM3 पर 30 मीटर और OM4 मल्टीमोड फाइबर पर 50 मीटर तक।
क्या यह मॉड्यूल 200G मोड के साथ संगत है?
हाँ, यह एक 200G ट्रांससीवर के रूप में कार्य करता है जिसमें 2-फाइबर स्प्लिटर है।
कम शक्ति मोड में बिजली की खपत क्या है?
अधिकतम 1.5W.
सावधानियां
- संगत OSFP होस्ट पोर्ट सुनिश्चित करें
- फाइबर केबलों को न्यूनतम मोड़ त्रिज्या से अधिक मोड़ने से बचें
- निर्दिष्ट तापमान और आर्द्रता सीमाओं के भीतर काम करें
- हैंडलिंग के दौरान ईएसडी सुरक्षा प्रक्रियाओं का पालन करें
कंपनी का परिचय

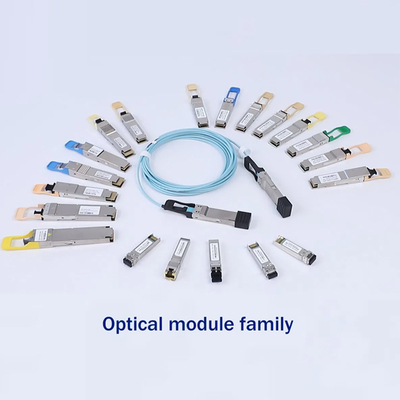

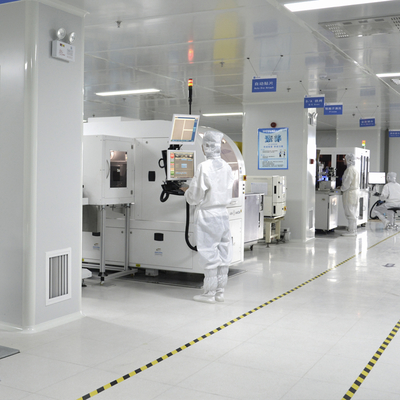

चीन क्लाउड इलेक्ट्रो ऑप्टिक्स प्रौद्योगिकी कं, लिमिटेड नेटवर्क हार्डवेयर उद्योग में एक दशक से अधिक का अनुभव है। एक बड़ी विनिर्माण सुविधा और एक मजबूत तकनीकी टीम के साथ,हम उच्च गुणवत्ता वाले उत्पादों के साथ एक वैश्विक ग्राहकों की सेवा, सहितऑप्टिकल मॉड्यूल, स्विच, नेटवर्क कार्ड और वायरलेस समाधान। हम प्रमुख ब्रांडों जैसे Mellanox, Ruckus, Aruba, और Extreme का प्रतिनिधित्व करते हैं।हमारी व्यापक सूची और पेशेवर समर्थन आपकी सभी नेटवर्किंग आवश्यकताओं के लिए विश्वसनीय आपूर्ति और असाधारण सेवा सुनिश्चित करता है.
