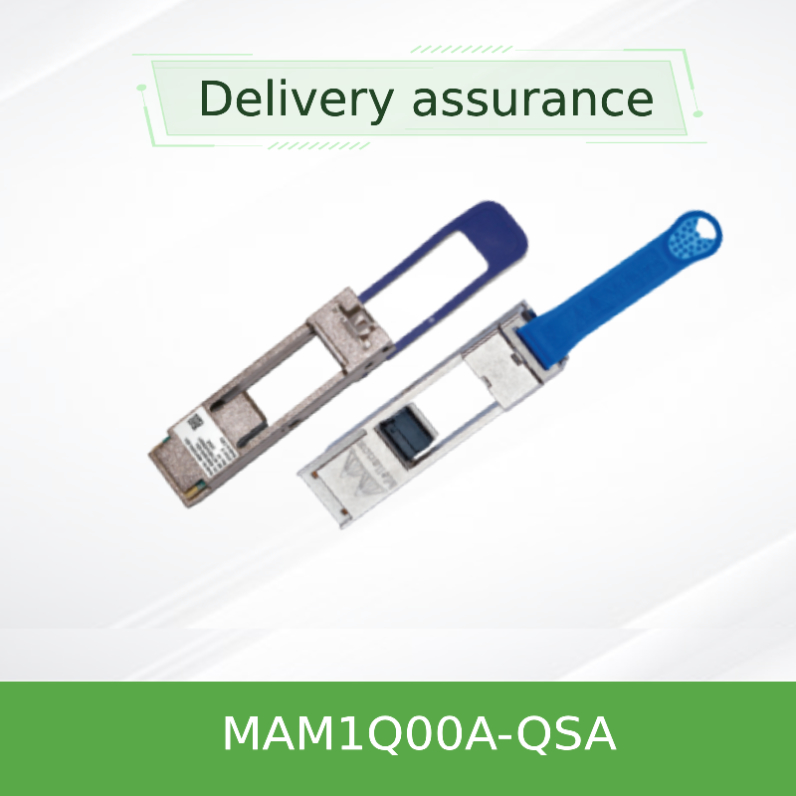

Mellanox MAM1Q00A-QSA QSFP+ से SFP+ एडाप्टर नेटवर्क इंटरफेस कनवर्टर
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MAM1Q00A-QSA |
| दस्तावेज़: | MAM1Q00A-QSA.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | MAM1Q00A-QSA | आकार: | घनाभ |
|---|---|---|---|
| शक्ति: | एकल 3.3V शक्ति | डायनामिक्स क्यूएसए: | QSFP+ से SFP+ |
| परिचालन तापमान: | 0 ℃ - 70 ℃ | प्रौद्योगिकी: | सीएमआईएस |
| तकनीकी: | आईबी और एथ सपोर्ट | ट्रेडमार्क: | मेलानाक्स |
| प्रमुखता देना: | SFP+ Adapter Network Interface,Mellanox QSFP+ to SFP+ Adapter |
||
उत्पाद विवरण
Mellanox MAM1Q00A-QSA DynamiX QSFP+ से SFP+ एडाप्टर
उच्च-प्रदर्शन नेटवर्क इंटरफ़ेस रूपांतरण
Mellanox DynamiX MAM1Q00A-QSA एडाप्टर क्वाड-लेन QSFP+ पोर्ट और सिंगल-लेन SFP+ ट्रांससीवर या केबलों के बीच निर्बाध कनेक्टिविटी प्रदान करता है।यह अभिनव नेटवर्क एडाप्टर इष्टतम प्रदर्शन और विश्वसनीयता बनाए रखते हुए विभिन्न नेटवर्क इंटरफेस प्रौद्योगिकियों के लागत प्रभावी एकीकरण को सक्षम करता है.
बहु-विक्रेता संगतता
सभी प्रमुख ऑप्टिकल मॉड्यूल और प्रत्यक्ष संलग्न तांबे केबल विक्रेताओं के साथ काम करता है
मानकों के अनुरूप
QSFP+ MSA SFF-8436 और SFP+ MSA SFF-8418/8419 के साथ पूर्ण अनुरूपता
उत्पाद की विशेषताएं
भौतिक विनिर्देश
- QSFP+ फॉर्म फैक्टर SFP+ रिसेप्टर के साथ
- विश्वसनीय कनेक्शन के लिए सुरक्षित लॉकिंग तंत्र
- मिलान प्रतिबाधा डिजाइन (90-110Ω विशेषता प्रतिबाधा)
- RoHS अनुरूप निर्माण
- कम सम्मिलन हानि वास्तुकला
प्रदर्शन विशेषताएं
- विक्रेता-अज्ञेय अंतरक्रियाशीलता
- एसएफपी यूनिट मेमोरी के लिए सीधा पथ
- SFF-8636 के अनुरूप I2C प्रबंधन इंटरफ़ेस
- 10GbE SFP+ और 1GbE SFP ट्रांससीवर का समर्थन करता है
- पंजीकृत अमेरिकी पेटेंट #7934,959 प्रौद्योगिकी
तकनीकी मानक और प्रोटोकॉल
MAM1Q00A-QSA नेटवर्क एडाप्टर व्यापक संगतता सुनिश्चित करने के लिए उद्योग मानक प्रोटोकॉल को लागू करता हैः
- QSFP+ MSA SFF-8436- क्वाड स्माल फॉर्म फैक्टर प्लग करने योग्य विनिर्देश अनुपालन
- SFP+ MSA SFF-8418/8419- लघु-फॉर्म कारक प्लग करने योग्य बहु-स्रोत समझौता
- SFF-8636- एसएफपी ट्रांससीवर डेटा पढ़ने के लिए प्रबंधन इंटरफ़ेस विनिर्देश
- आई2सी प्रबंधन इंटरफ़ेस- उपकरण प्रबंधन के लिए मानक संचार प्रोटोकॉल
- RoHS अनुपालन- खतरनाक पदार्थों के प्रतिबंध निर्देशों को पूरा करता है
परिचालन सिद्धांत
DynamiX QSA एडाप्टर विभिन्न रूप कारकों के बीच एक भौतिक और विद्युत इंटरफ़ेस कनवर्टर के रूप में कार्य करता है। एडाप्टर QSFP + इंटरफ़ेस की लेन 1 को सीधे SFP + रिसेप्टर से जोड़ता है,जबकि QSFP+ कनेक्टर पर शेष तीन लेन अनकनेक्ट रहते हैंयह बुद्धिमान नेटवर्क कार्ड समाधान मेल खाने वाले प्रतिबाधा डिजाइन और न्यूनतम सम्मिलन हानि के माध्यम से संकेत अखंडता बनाए रखता है।
एडेप्टर I2C प्रबंधन इंटरफ़ेस के माध्यम से कनेक्टेड SFP ट्रांससीवर की मेमोरी तक सीधी पहुंच प्रदान करता है, जो मौजूदा प्रबंधन प्रणालियों और नेटवर्क इंटरफ़ेस कार्ड के साथ पूर्ण संगतता को सक्षम करता है.यह दृष्टिकोण यह सुनिश्चित करता है कि कनेक्टेड एसएफपी+ ट्रांससीवर या केबल ऐसे काम करता है जैसे कि यह सीधे एक देशी एसएफपी+ पोर्ट से कनेक्टेड हो।
अनुप्रयोग परिदृश्य
डाटा सेंटर माइग्रेशन
बुनियादी ढांचे के उन्नयन के दौरान 40GbE स्विच QSFP+ पोर्ट को 10GbE सर्वर NIC SFP+ पोर्ट से कनेक्ट करें, जिससे एक लचीला नेटवर्क कार्ड संक्रमण मार्ग उपलब्ध हो सके।
बहु-विक्रेता एकीकरण
विभिन्न निर्माताओं के उपकरणों के बीच कनेक्टिविटी सक्षम करें जहां पोर्ट प्रकार असंगत हैं, एक सार्वभौमिक नेटवर्क एडाप्टर समाधान के रूप में कार्य करते हैं।
तकनीकी विनिर्देश
मॉडल चयन मार्गदर्शिका
प्रतिस्पर्धात्मक लाभ
सार्वभौमिक संगतता
विक्रेता-विशिष्ट समाधानों के विपरीत, यह नेटवर्क एडाप्टर सभी प्रमुख ऑप्टिकल मॉड्यूल और प्रत्यक्ष संलग्न तांबे केबल निर्माताओं के साथ काम करता है,मिश्रित विक्रेता वातावरण में अभूतपूर्व लचीलापन प्रदान करना.
साबित विश्वसनीयता
पंजीकृत पेटेंट प्रौद्योगिकी और व्यापक परीक्षण के साथ, यह नेटवर्क कार्ड एडाप्टर मांग वाले नेटवर्क वातावरण में लगातार प्रदर्शन और स्थायित्व प्रदान करता है।
सेवा एवं सहायता
- वारंटीःभागों की मरम्मत या प्रतिस्थापन को कवर करने वाली 1 वर्ष की सीमित हार्डवेयर वारंटी
- उपलब्धताःतत्काल शिपिंग की क्षमता के साथ स्टॉक में
- तकनीकी सहायता:व्यापक पूर्व-बिक्री परामर्श और बिक्री के बाद तकनीकी सहायता
- गुणवत्ता आश्वासन:शिपमेंट से पहले सख्त गुणवत्ता आवश्यकताओं को पूरा करने के लिए गहन परीक्षण
- वापसी नीतिःसरल वापसी प्रक्रिया के साथ 30-दिवसीय संतुष्टि गारंटी
अक्सर पूछे जाने वाले प्रश्न
MAM1Q00A-QSA के साथ कौन से प्रकार के ट्रांससीवर संगत हैं?
एडेप्टर 10GbE SFP+ और 1GbE SFP ट्रांसीवर दोनों का समर्थन करता है जो Small Form-factor Pluggable (SFP) ट्रांसीवर मल्टी-सोर्स एग्रीमेंट (MSA) के अनुरूप हैं।यह विक्रेता-अज्ञात है और सभी प्रमुख ऑप्टिकल मॉड्यूल निर्माताओं के साथ काम करता है.
क्या इस एडाप्टर का उपयोग सीधे संलग्न तांबे केबलों के साथ किया जा सकता है?
हां, MAM1Q00A-QSA ऑप्टिकल ट्रांससीवर और SFP+ कनेक्टरों के साथ डायरेक्ट अटैच कॉपर (DAC) केबल दोनों का समर्थन करता है, जिससे यह विभिन्न कनेक्टिविटी आवश्यकताओं के लिए एक बहुमुखी नेटवर्क कार्ड एक्सेसरी बन जाता है.
मानक और विस्तारित तापमान मॉडल में क्या अंतर है?
मानक MAM1Q00A-QSA 0°C से 70°C तक काम करता है, जबकि MAM1Q00A-QSA_E विस्तारित संस्करण -10°C से 85°C तक तापमान का समर्थन करता है,इसे औद्योगिक अनुप्रयोगों और कठोर वातावरण के लिए उपयुक्त बनाना.
क्या एडाप्टर के लिए किसी विशेष ड्राइवर या कॉन्फ़िगरेशन की आवश्यकता है?
नहीं, एडाप्टर पूरी तरह से निष्क्रिय है और इसके लिए ड्राइवर या कॉन्फ़िगरेशन की आवश्यकता नहीं है। यह एक भौतिक और विद्युत इंटरफ़ेस रूपांतरण प्रदान करता है जो कनेक्टेड उपकरणों के लिए पारदर्शी है।
स्थापना एवं परिचालन दिशानिर्देश
महत्वपूर्ण विचार
- सुनिश्चित करें कि एसएफपी + / एसएफपी संभोग पैडल कार्ड आयाम ए 10 (घटक/सोल्डर मास्क रखने के क्षेत्र की लंबाई) सम्मिलन के दौरान क्षति को रोकने के लिए 6.0 मिमी से अधिक है
- एसएफपी ट्रांससीवर को उल्टा डालने का प्रयास न करें क्योंकि इससे एडाप्टर कंटेनर को नुकसान हो सकता है
- तैनाती से पहले विशिष्ट स्विच और नेटवर्क इंटरफ़ेस कार्ड मॉडल के साथ संगतता सत्यापित करें
- निर्दिष्ट तापमान और आर्द्रता सीमाओं के भीतर परिचालन स्थितियों को बनाए रखना
- स्थापना और हैंडलिंग के दौरान उचित ईएसडी सावधानी बरतें
- लंबे समय तक तापमान अनुप्रयोगों के लिए, विशेष रूप से कठोर वातावरण के लिए डिज़ाइन किए गए MAM1Q00A-QSA_E संस्करण का चयन करें
