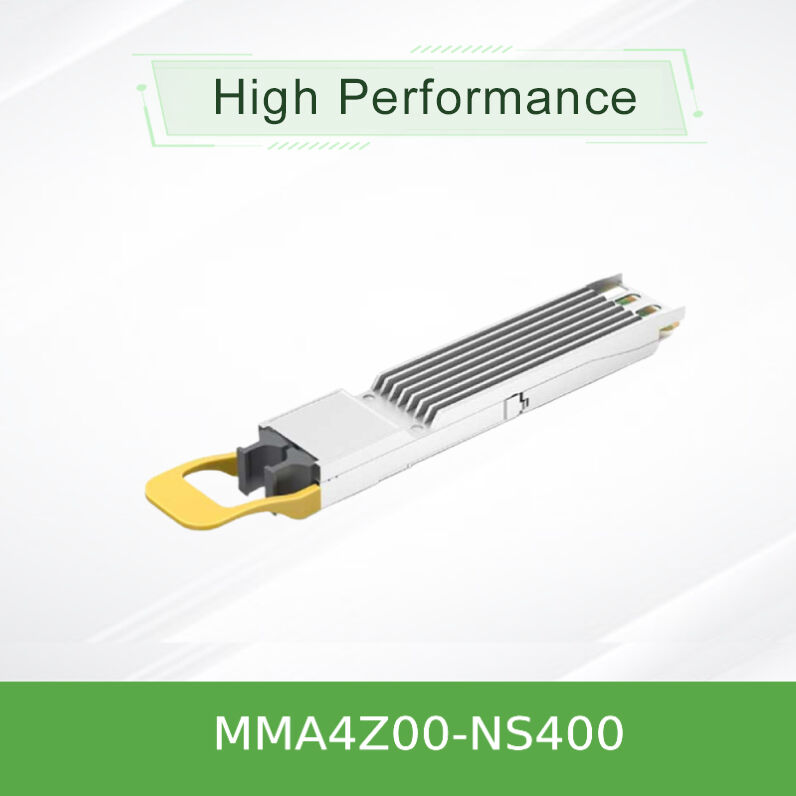

NVIDIA MMA4Z00-NS400 400G OSFP SR4 ट्रांससीवर उच्च गति सर्वर कनेक्टिविटी के लिए
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MMA4Z00-NS400 |
| दस्तावेज़: | MMA4Z00-NS400.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| स्थिति: | नया और मूल | उपलब्धता: | भंडार |
|---|---|---|---|
| तकनीकी: | इनफिनिबैंड और ईथरनेट | अधिकतम गति: | 800GB/s |
| लंबाई: | 50 मीटर | तापमान की रेंज: | 0 ° C से +70 ° C |
| नाम: | Emllanox ऑप्टिकल ट्रांसीवर MMA4Z00-NS400 400GB/S सिंगल-पोर्ट OSFP 400GB/S मल्टीमोड SR4 50M ट्रांसीवर | मुख्य शब्द: | मेलानॉक्स ऑप्टिकल ट्रांसीवर |
| प्रमुखता देना: | NVIDIA 400G OSFP ट्रांससीवर,मेल्लनॉक्स 400G SR4 ट्रांससीवर,उच्च गति सर्वर कनेक्टिविटी ट्रांससीवर |
||
उत्पाद विवरण
MMA4Z00-NS400 NVIDIA ConnectX-7 मेजबान एडाप्टर के लिए लचीला, उच्च बैंडविड्थ कनेक्टिविटी प्रदान करता है।दो-गति संचालन: यह मूल रूप से 400Gb/s डिवाइस के रूप में कार्य करता है लेकिन 1: 2 स्प्लिटर केबलों के माध्यम से कनेक्ट होने पर स्वचालित रूप से 200Gb/s NIC कार्ड तक स्केल करता है, साथ ही बिजली की खपत को कम करता है।कनेक्टएक्स-7 कार्ड पर शीतलन समाधान के साथ इंटरफेस करने के लिए एक फ्लैट-टॉप ओएसएफपी शेल के साथ डिज़ाइन किया गया, यह उच्च घनत्व mq9700 श्रृंखला स्विच के लिए एक आदर्श ऑप्टिकल समकक्ष के रूप में कार्य करता है, जो एआई और एचपीसी क्लस्टर के कुशल स्केलिंग को सक्षम करता है।
NVIDIA MMA4Z00-NS400 एक 400 गीगाबिट प्रति सेकंड (जीबी/एस), एकल-पोर्ट, ओएसएफपी फॉर्म-फैक्टर, मल्टीमोड (एसआर4) ऑप्टिकल ट्रांससीवर है।यह विशेष रूप से कनेक्टएक्स-7 आधारित पीसीआईई नेटवर्क इंटरफ़ेस कार्ड (एनआईसी) में डालने के लिए डिज़ाइन किया गया है, 800G ट्विन-पोर्ट ओएसएफपी ट्रांससीवर से लैस अपस्ट्रीम स्विच से कनेक्ट करने के लिए ऑप्टिकल इंटरफेस प्रदान करता है।
यह ट्रांससीवर एंड-टू-एंड एनडीआर इन्फिनिबैंड या 400जीबीई नेटवर्क के निर्माण में एक मुख्य घटक है। यह अपने क्यूएसएफपी112 समकक्ष के साथ समान आंतरिक इलेक्ट्रॉनिक्स साझा करता है,केवल कनेक्टएक्स-7 एडाप्टरों पर ओएसएफपी पिंजरे फिट करने के लिए भौतिक खोल में अलग.
- दोहरे प्रोटोकॉल, ऑटो-सेंसिंग: एनडीआर इन्फिनिबैंड और 400Gb ईथरनेट दोनों का समर्थन करता है। सही फर्मवेयर कनेक्टेड स्विच के प्रोटोकॉल के आधार पर सक्रिय होता है।
- अनुकूलन दोहरी गति संचालन:
- 400Gb/s मोड: सीधे एमपीओ केबलों के साथ सभी 4 लेनों का उपयोग करता है।
- 200Gb/s (NDR200) मोड: 1: 2 स्प्लिटर केबलों के साथ स्वचालित रूप से सक्रिय होता है, केवल 2 लेन का उपयोग करता है।
- अनुकूलित पावर प्रोफ़ाइल: अधिकतम शक्ति 400 जी मोड में 8.5W और 200 जी मोड में केवल 5.5W है, स्वचालित चैनल निष्क्रियता के लिए धन्यवाद।
- लघु दूरी के मल्टीमोड ऑप्टिक्स: 850 एनएम वीसीएसईएल आधारित डिजाइन OM4 फाइबर पर 50 मीटर और OM3 पर 30 मीटर तक का समर्थन करता है।
- फ्लैट-टॉप थर्मल डिजाइनशेल को प्रभावी शीतलन के लिए कनेक्टएक्स-7 एडाप्टर केज में एकीकृत घुड़सवार हीट सिंक के साथ जोड़ने के लिए डिज़ाइन किया गया है।
- व्यापक प्रबंधन: ओएसएफपी एमएसए और सीएमआईएस 4.0 मानकों के अनुरूप, जिसमें पूर्ण डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) है।
यह उन्नत नेटवर्क कार्ड घटक कई उद्योग मानकों और NVIDIA नवाचारों पर बनाया गया हैः
- फॉर्म फैक्टर और प्रबंधन: ओएसएफपी एमएसए विनिर्देश Rev. 1.12 के अनुरूप। कॉमन मैनेजमेंट इंटरफेस विनिर्देश (सीएमआईएस) 4 के माध्यम से प्रबंधित।0.
- मॉड्यूलेशन और सिग्नलिंग: विद्युत और ऑप्टिकल इंटरफेस दोनों के लिए प्रति लेन 100Gbaud PAM4 (पल्स एम्पलीफायर मॉड्यूलेशन, 4-स्तर) का उपयोग करता है।
- ऑप्टिकल डिजाइन: मल्टीमोड ट्रांसमिशन के लिए एक विश्वसनीय 850nm VCSEL सरणी का उपयोग करता है। ऑप्टिकल बैक-रिफ्लेक्शन को कम करने के लिए MPO-12/APC (एंगल फिजिकल कॉन्टैक्ट) कनेक्टर की विशेषता है।
- निदान: एकीकृत माइक्रोकंट्रोलर तापमान, वोल्टेज, लेजर पक्षपात वर्तमान, और प्रति लेन TX/RX ऑप्टिकल शक्ति जैसे मापदंडों के लिए वास्तविक समय डीडीएम प्रदान करता है।
ट्रांससीवर कनेक्टएक्स-7 एनआईसी कार्ड के लिए एक इलेक्ट्रो-ऑप्टिकल गेटवे के रूप में कार्य करता है। यह एडेप्टर से 100G-PAM4 विद्युत संकेतों के चार लेन प्राप्त करता है,उन्हें अपने वीसीएसईएल सरणी के माध्यम से ऑप्टिकल संकेतों में परिवर्तित करता है, और उन्हें चार मल्टीमोड फाइबरों पर प्रसारित करता है।
कनेक्शन योजनाःMMA4Z00-NS400 आमतौर पर एक स्विच में 800G ट्विन-पोर्ट ट्रांससीवर (जैसे MMA4Z00-NS) के एक पोर्ट से जुड़ा होता है।टाइप-बी क्रॉसओवर फाइबर केबल(उदाहरण के लिए, 400G के लिए MFP7E10, 200G के लिए MFP7E20) यह केबल आंतरिक रूप से ट्रांसमिट और रिसीव फाइबर को पार करता है ताकि यह सुनिश्चित हो सके कि एक मॉड्यूल का ट्रांसमीटर दूसरे के रिसीवर के साथ संरेखित हो।
गति केबल के प्रकार से निर्धारित होती हैः 4-चैनल सीधी केबल 400G को सक्षम करती है; 1: 2 स्प्लिटर केबल ट्रांससीवर में केवल 2 चैनलों को सक्रिय करती है, 200G लिंक बनाती है।
- उच्च घनत्व वाले एआई/एमएल सर्वर कनेक्टिविटी: कनेक्टएक्स-7 नेटवर्क कार्ड से लैस व्यक्तिगत सर्वरों को जीपीयू क्लस्टर में 800जी-सक्षम स्पाइन स्विच (जैसे, mq9700 प्लेटफार्म) से कनेक्ट करें।
- लचीला क्लस्टर स्केलिंग:
- एक स्विच जुड़वां बंदरगाह से कनेक्ट कर सकते हैंदो400G सर्वर (सीधे केबलों का प्रयोग करके)
- एक स्विच जुड़वां बंदरगाह से कनेक्ट कर सकते हैंचार200G सर्वर (स्प्लिटर केबलों का उपयोग करके), पोर्ट उपयोगिता को अनुकूलित करना।
- उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी) कपड़े: इन्फिनीबैंड आधारित सुपरकंप्यूटिंग वातावरण के भीतर कंप्यूटिंग नोड्स के लिए कम विलंबता, उच्च बैंडविड्थ लिंक प्रदान करें।
- समेकित डाटा सेंटर नेटवर्क: अगली पीढ़ी के 400GbE लीफ-स्पाइन आर्किटेक्चर में सर्वर-साइड ऑप्टिकल इंटरफेस के रूप में कार्य करें।
| मॉडल | MMA4Z00-NS400 |
|---|---|
| रूप कारक | ओएसएफपी, सिंगल-पोर्ट, फ्लैट टॉप |
| डेटा दर | 400 Gb/s (4x100G-PAM4) या 200 Gb/s (2x100G-PAM4) |
| तरंगदैर्ध्य | 850 एनएम |
| मैक्स रिच | 50 मीटर (OM4), 30 मीटर (OM3) |
| अधिकतम शक्ति (400G) | 8.5 W |
|---|---|
| अधिकतम शक्ति (200G) | 5.5 W |
| कम शक्ति मोड | < 2.0 W |
| आपूर्ति वोल्टेज | 3.3 V ± 5% |
| केस का तापमान | 0°C से +70°C |
| होस्ट डिवाइस | एनवीडिया कनेक्टएक्स-7/ओएसएफपी एडाप्टर |
|---|---|
| ऑप्टिकल कनेक्टर | 1 x MPO-12/APC |
| प्रबंधन | सीएमआईएस 4.0ओएसएफपी एमएसए |
| लेजर सुरक्षा | वर्ग 1M |
| RoHS | अनुरूप |
- बुद्धिमान पावर स्केलिंग: 200G मोड में काम करते समय अनूठा ऑटो-नीति-विनिमय ~35% तक शक्ति को कम करता है, सीधे सर्वर चेसिस में OPEX और थर्मल लोड को कम करता है।
- तैनाती में लचीलापन: एक ट्रांससीवर एसकेयू दो सामान्य गति स्तरों (400G और 200G) का समर्थन करता है, बचत को सरल बनाता है और नेटवर्क बैंडविड्थ को सुरुचिपूर्ण रूप से स्केल करने की अनुमति देता है।
- पारिस्थितिकी तंत्र अनुकूलन: NVIDIA के एंड-टू-एंड समाधान के हिस्से के रूप में, यह कनेक्टएक्स-7 एडेप्टर और क्वांटम-2/स्पेक्ट्रम-4 स्विच (mq9700 श्रृंखला) के साथ सख्ती से मान्य है, जो प्लग-एंड-प्ले विश्वसनीयता सुनिश्चित करता है।
- ऊष्मीय एकीकरण: फ्लैट-टॉप डिजाइन विशेष रूप से कनेक्टएक्स-7 कार्ड की थर्मल मैनेजमेंट सिस्टम के लिए डिज़ाइन किया गया है, जो पूर्ण भार के तहत स्थिर संचालन सुनिश्चित करता है।
- भविष्य-प्रमाणित प्रोटोकॉल समर्थन: दोहरी प्रोटोकॉल फर्मवेयर अलग InfiniBand और ईथरनेट ट्रांससीवर इन्वेंट्री की आवश्यकता को समाप्त करता है।
हम एक व्यापक सेवा ढांचे के साथ आपूर्ति प्रत्येक नेटवर्क कार्ड और घटक के पीछे खड़े हैंः
- वारंटी: पूर्ण निर्माता की वारंटी। विस्तारित सेवा स्तर समझौते (एसएलए) के बारे में पूछें।
- वैश्विक स्टॉक और वितरण: उत्पाद हमारी व्यापक वैश्विक सूची से उपलब्ध हैं, जो विश्वसनीय रसद के साथ छोटे और बड़े मात्रा के दोनों आदेशों का समर्थन करते हैं।
- तकनीकी सहायता: बिक्री पूर्व परामर्श और बिक्री के बाद एकीकरण समर्थन के लिए हमारी विशेषज्ञ तकनीकी टीम तक पहुंच, घड़ी के आसपास उपलब्ध है।
- समाधान डिजाइन: NVIDIA स्विच और एडेप्टर से जुड़े जटिल तैनाती के लिए सिस्टम आर्किटेक्चर और संगतता योजना के साथ सहायता।
- संगतता: मेजबान एडाप्टर संगतता (OSFP पिंजरे के साथ NVIDIA कनेक्टएक्स-7) की जांच करें. स्विच या ब्लूफील्ड-3 डीपीयू में उपयोग न करें.
- फाइबर और केबल प्रबंधन:
- केवल एमपीओ-12/एपीसी कनेक्टर्स के साथ ओएम3 या ओएम4 मल्टीमोड फाइबर का प्रयोग करें।
- हमेशा प्रयोग करेंप्रकार-बी क्रॉसओवरप्रत्यक्ष ट्रांससीवर-ट्रांससीवर लिंक के लिए केबल।
- जब बंदरगाहों का प्रयोग न हो तब ऑप्टिकल डस्ट कैप लगाकर रखें।
- हैंडलिंग और सफाई:
- ईएसडी सावधानियों का पालन करें।
- दूषित होने से बचने के लिए संभोग से पहले एमपीओ कनेक्टर के अंत को स्वीकृत औजारों से साफ करें, जो लिंक समस्याओं का प्रमुख कारण है।
- कभी भी ऑप्टिकल फेरुल को सीधे स्पर्श न करें।
- लेजर सुरक्षा: यह वर्ग 1M लेजर उत्पाद है. ऑप्टिकल पोर्ट में घूरने या ऑप्टिकल उपकरणों के साथ देखने के लिए नहीं है.
- परिचालन वातावरण: कनेक्टएक्स-7 एडाप्टर के चारों ओर पर्याप्त वायु प्रवाह सुनिश्चित करें ताकि ट्रांससीवर के केस का तापमान 0°C से +70°C के दायरे में रहे।
