NVIDIA क्वांटम-2 QM9700-NS2R 64-पोर्ट 400G InfiniBand प्रबंधित स्विच
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| दस्तावेज़: | MQM9700 series.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | MQM9700-NS2R (920-9B210-00RN-0M2) | MOQ: | 400 ग्राम |
|---|---|---|---|
| बंदरगाहों: | 64 | तकनीकी: | अनिद्रा |
| अधिकतम गति: | एनडीआर | परिवहन पैकेज: | पैकिंग |
| प्रमुखता देना: | एनवीडिया क्वांटम-2 400जी इन्फिनिबैंड स्विच,64-पोर्ट इन्फिनिबैंड प्रबंधित स्विच,मेलनॉक्स क्वांटम-2 नेटवर्क स्विच |
||
उत्पाद विवरण
उद्योग-अग्रणी NDR 400Gb/s प्रति पोर्ट | 51.2 Tb/s कुल थ्रूपुट | SHARPv3 इन-नेटवर्क कंप्यूटिंग | AI और HPC फैब्रिक्स के लिए अल्ट्रा-लो लेटेंसी

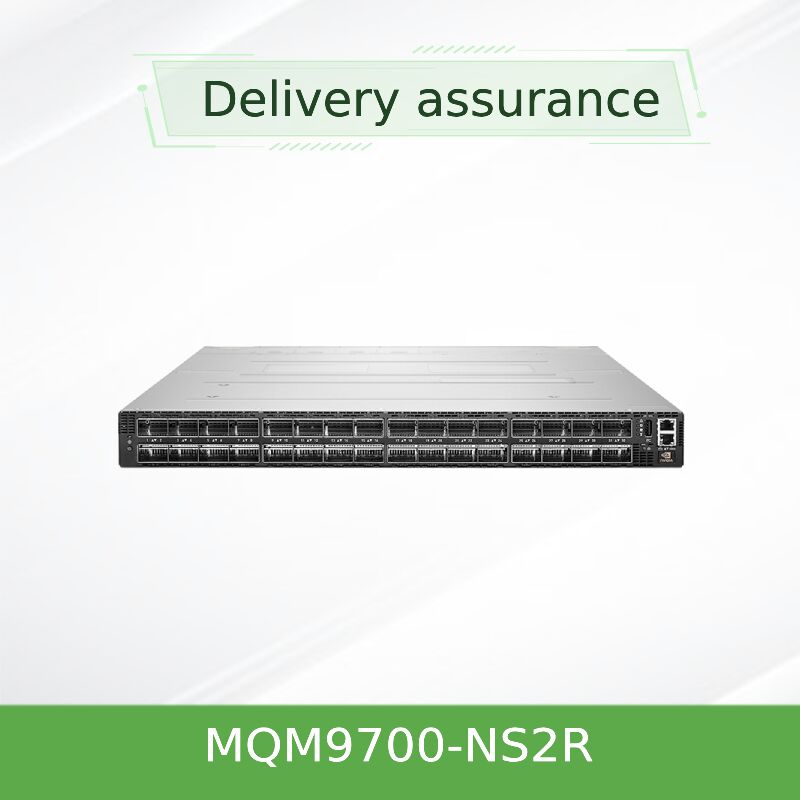

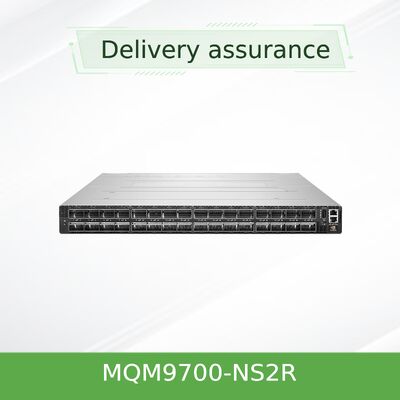

NVIDIA Quantum-2 QM9700-NS2R एक पूरी तरह से प्रबंधित 1U InfiniBand स्विच है जो अभूतपूर्व 64 पोर्ट 400Gb/s (NDR) नॉन-ब्लॉकिंग बैंडविड्थ प्रदान करता है। एक्सट्रीम-स्केल AI, वैज्ञानिक अनुसंधान और उच्च-प्रदर्शन कंप्यूटिंग (HPC) क्लस्टर के लिए डिज़ाइन किया गया, यह 51.2 Tb/s कुल द्विदिश थ्रूपुट और 66.5 बिलियन पैकेट प्रति सेकंड से अधिक के साथ बड़े पैमाने पर स्केलेबिलिटी को सक्षम बनाता है। SHARPv3, अनुकूली रूटिंग और RDMA का लाभ उठाते हुए, QM9700-NS2R सबसे अधिक मांग वाले वर्कलोड के लिए डेटा मूवमेंट और इन-नेटवर्क कंप्यूटिंग को तेज करता है।
- स्विच रेडिक्स: 64 नॉन-ब्लॉकिंग 400G पोर्ट (32 OSFP कनेक्टर)
- थ्रूपुट: 51.2 Tb/s कुल द्विदिश
- पैकेट दर: >66.5 बिलियन पैकेट प्रति सेकंड (BPPS)
- SHARPv3: पिछली पीढ़ी की तुलना में 32x AI त्वरण सुधार
- एयरफ्लो: कनेक्टर-टू-पावर (C2P) रिवर्स एयरफ्लो, हॉट-आइल कंटेनमेंट के लिए आदर्श
- प्रबंधन: 2,000 नोड्स तक के लिए ऑन-बोर्ड सबनेट मैनेजर, MLNX-OS, CLI, WebUI, SNMP, JSON API
- पावर और कूलिंग: 1+1 रिडंडेंट हॉट-स्वैप PSU, हॉट-स्वैपेबल फैन यूनिट, फ्रंट-टू-रियर या रियर-टू-फ्रंट विकल्प (C2P कॉन्फ़िगर किया गया)
NVIDIA Quantum-2 प्लेटफॉर्म पर निर्मित, QM9700 श्रृंखला डेटा सेंटर स्विचिंग घनत्व और दक्षता को फिर से परिभाषित करती है। QM9700-NS2R (प्रबंधित, C2P एयरफ्लो) एक कॉम्पैक्ट 1U चेसिस में 64 पोर्ट 400Gb/s InfiniBand को एकीकृत करता है। यह 128 पोर्ट 200Gb/s तक प्रदान करने के लिए पोर्ट-स्प्लिट तकनीक का समर्थन करता है, जो फैट ट्री, ड्रैगनफ्लाई+, स्लिमफ्लाई और मल्टी-डायमेंशनल टोरस जैसे लचीले टोपोलॉजी प्रदान करता है। पिछली InfiniBand पीढ़ियों के साथ बैकवर्ड कम्पैटिबिलिटी मौजूदा इंफ्रास्ट्रक्चर में सुचारू एकीकरण सुनिश्चित करती है। उन्नत टेलीमेट्री, कंजेशन कंट्रोल और सेल्फ-हीलिंग नेटवर्क क्षमताओं के साथ, यह स्विच संचालन को सरल बनाते हुए एप्लिकेशन थ्रूपुट को अधिकतम करता है।
32 OSFP केज जो 400G NDR या 128x200G को स्प्लिटर केबल के माध्यम से सपोर्ट करते हैं, 1U फॉर्म फैक्टर में सबसे सघन टॉप-ऑफ-रैक InfiniBand स्विच प्रदान करते हैं।
तीसरी पीढ़ी का NVIDIA स्केलेबल हायरार्किकल एग्रीगेशन और रिडक्शन प्रोटोकॉल AI कलेक्टिव ऑपरेशंस को 32X तक तेज करता है, डेटा मूवमेंट और लेटेंसी को कम करता है।
रिमोट डायरेक्ट मेमोरी एक्सेस (RDMA) और अनुकूली रूटिंग बाधाओं को दूर करते हैं, जबकि उन्नत वर्चुअल लेन मैपिंग और कंजेशन कंट्रोल लगातार प्रदर्शन बनाए रखते हैं।
स्वचालित फेलओवर, लिंक-स्तरीय रिट्रांसमिशन, और उन्नत निगरानी क्षमताएं मिशन-क्रिटिकल वर्कलोड के लिए गैर-विघटनकारी संचालन सुनिश्चित करती हैं।
ऑन-बोर्ड सबनेट मैनेजर आउट-ऑफ-द-बॉक्स 2000 नोड्स तक का समर्थन करता है; CLI, WebUI, SNMP, और JSON/REST API के माध्यम से पूर्ण चेसिस प्रबंधन।
स्केलेबल, लागत प्रभावी क्लस्टर डिज़ाइन के लिए अनुकूलित; डबल-घनत्व रेडिक्स नेटवर्क परतों को कम करता है और कुल स्वामित्व लागत को कम करता है।
क्वांटम-2 प्लेटफॉर्म NVIDIA के नवीनतम 400G SerDes तकनीक को एकीकृत करता है, जो 51.2 Tb/s की स्विचिंग क्षमता प्रदान करता है। प्रमुख नवाचारों में शामिल हैं SHARPv3 इन-नेटवर्क कंप्यूटिंग, जो कंप्यूट नोड्स से कलेक्टिव ऑपरेशंस को ऑफलोड करता है, AI प्रशिक्षण दक्षता में भारी सुधार करता है। स्विच रिमोट डायरेक्ट मेमोरी एक्सेस (RDMA) का लाभ उठाता है ताकि कर्नेल ओवरहेड को बायपास किया जा सके, माइक्रोसेकंड-स्केल लेटेंसी प्राप्त की जा सके। अनुकूली रूटिंग हॉटस्पॉट से बचने के लिए गतिशील रूप से कई पाथ पर ट्रैफिक वितरित करती है, जबकि उन्नत क्वालिटी ऑफ सर्विस (QoS) और वर्चुअल लेन (VL) मैपिंग महत्वपूर्ण अनुप्रयोगों के लिए बैंडविड्थ की गारंटी देती है। QM9700-NS2R वास्तविक समय फैब्रिक निगरानी के लिए उन्नत टेलीमेट्री और सेल्फ-हीलिंग क्षमताओं को भी शामिल करता है जो लिंक विफलताओं के आसपास स्वचालित रूप से ट्रैफिक को रीरूट करता है।
- AI और मशीन लर्निंग क्लस्टर: उच्च-रेडिक्स NDR स्विच SHARPv3 के साथ बड़े GPU सुपरकंप्यूटिंग पॉड्स को सक्षम करते हैं जो NCCL कलेक्टिव को तेज करते हैं।
- HPC अनुसंधान केंद्र: स्लिमफ्लाई या फैट ट्री टोपोलॉजी मौसम सिमुलेशन, जीनोमिक्स और भौतिकी के लिए अल्ट्रा-लो लेटेंसी के साथ हजारों नोड्स को जोड़ते हैं।
- एंटरप्राइज डेटा सेंटर: 400G स्पाइन-एंड-लीफ आर्किटेक्चर के साथ ईस्ट-वेस्ट ट्रैफिक को समेकित करें, टियर काउंट और परिचालन लागत को कम करें।
- क्लाउड और हाइपरस्केल: प्रति रैक यूनिट उच्च बैंडविड्थ घनत्व के साथ अधिकतम स्केलेबिलिटी के लिए ड्रैगनफ्लाई+ और मल्टी-डायमेंशनल टोरस।
- स्टोरेज और IO विस्तार: InfiniBand के माध्यम से NVMe ओवर फैब्रिक्स (NVMe-oF) का उपयोग करके उच्च-प्रदर्शन स्टोरेज सिस्टम कनेक्ट करें।

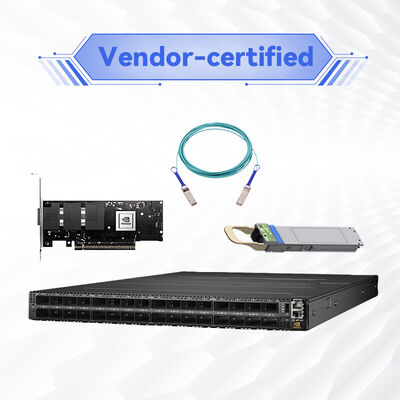

QM9700-NS2R NVIDIA InfiniBand एडेप्टर (ConnectX-6, ConnectX-7, ConnectX-8), केबल (सक्रिय/निष्क्रिय तांबा, सक्रिय फाइबर, ऑप्टिकल मॉड्यूल), और पिछले FDR/EDR/HDR पीढ़ियों के साथ पूरी तरह से इंटरऑपरेबल है। यह ऑटोमेशन फ्रेमवर्क के लिए व्यापक API समर्थन के साथ MLNX-OS चलाता है। उन्नत निगरानी, भविष्य कहनेवाला विश्लेषण और टेलीमेट्री के लिए NVIDIA यूनिफाइड फैब्रिक मैनेजर (UFM) के साथ संगत। यह स्विच प्रमुख HPC शेड्यूलर और ओपन नेटवर्क ऑटोमेशन टूल के साथ सहज रूप से एकीकृत होता है।
| घटक | समर्थित मॉडल/मानक |
|---|---|
| होस्ट चैनल एडेप्टर | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCAs |
| केबल और ट्रांसीवर | OSFP निष्क्रिय तांबा (2.5 मीटर तक), सक्रिय तांबा, सक्रिय फाइबर (500 मीटर तक), ऑप्टिकल मॉड्यूल (200G स्प्लिट के लिए QSFP-DD से OSFP एडेप्टर) |
| पिछली InfiniBand गति | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) – बैकवर्ड कम्पैटिबल |
| प्रबंधन और ऑटोमेशन | MLNX-OS, UFM, Prometheus/Grafana SNMP, JSON-RPC, Ansible मॉड्यूल के माध्यम से |
| पैरामीटर | विनिर्देश |
|---|---|
| पोर्ट और गति | 64 नॉन-ब्लॉकिंग पोर्ट 400Gb/s (NDR) InfiniBand; 32 OSFP कनेक्टर; स्प्लिटर केबल के माध्यम से 128 पोर्ट @200Gb/s का समर्थन करता है |
| स्विचिंग क्षमता | 51.2 Tb/s कुल द्विदिश थ्रूपुट; >66.5 बिलियन पैकेट प्रति सेकंड (BPPS) |
| लेटेंसी | सब-130ns पोर्ट-टू-पोर्ट डायनामिक रूटिंग के साथ (विशिष्ट) |
| प्रोसेसर और मेमोरी | x86 कॉफी लेक i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| प्रबंधन इंटरफेस | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (ईथरनेट), 1x RJ45 (UART) |
| बिजली आपूर्ति | 1+1 रिडंडेंट, हॉट-स्वैपेबल, 200–240Vac, 80 प्लस गोल्ड+ प्रमाणित |
| कूलिंग और एयरफ्लो | कनेक्टर-टू-पावर (C2P) रिवर्स एयरफ्लो (NS2R मॉडल); हॉट-स्वैपेबल फैन यूनिट, फ्रंट/रियर विकल्प |
| आयाम (HxWxD) | 1.7 इंच (43.6 मिमी) x 17.0 इंच (438 मिमी) x 26.0 इंच (660.4 मिमी) |
| वजन | 14.5 किग्रा (31.97 पाउंड) |
| संचालन की स्थिति | तापमान: 0°C से 40°C; आर्द्रता: 10% से 85% गैर-संक्षेपण; ऊंचाई 3050 मीटर तक |
| नियामक और सुरक्षा | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| वारंटी | 1-वर्ष निर्माता वारंटी (विस्तार योग्य) |
| ऑर्डर करने योग्य भाग संख्या | विवरण | प्रबंधन | एयरफ्लो दिशा |
|---|---|---|---|
| MQM9700-NS2R | 64 पोर्ट 400Gb/s InfiniBand, प्रबंधित स्विच, 32 OSFP पोर्ट | पूर्ण ऑन-बोर्ड सबनेट मैनेजर, MLNX-OS | कनेक्टर-टू-पावर (C2P) – रिवर्स एयरफ्लो |
| MQM9700-NS2F | 64 पोर्ट 400Gb/s InfiniBand, प्रबंधित स्विच | प्रबंधित (समान विशेषताएं) | पावर-टू-कनेक्टर (P2C) – फॉरवर्ड एयरफ्लो |
| MQM9790-NS2R | 64 पोर्ट 400Gb/s, अप्रबंधित स्विच | अप्रबंधित, बाहरी UFM प्रबंधन | C2P रिवर्स एयरफ्लो |
| MQM9790-NS2F | 64 पोर्ट 400Gb/s, अप्रबंधित स्विच | अप्रबंधित | P2C फॉरवर्ड एयरफ्लो |
QM9700-NS2R उन्नत ऑन-बॉक्स प्रबंधन (सबनेट मैनेजर) और कनेक्टर-टू-पावर एयरफ्लो (एग्जॉस्ट टू कोल्ड आइल) की आवश्यकता वाले ग्राहकों के लिए आदर्श है। ऑर्डर करने से पहले अपने डेटा सेंटर थर्मल डिज़ाइन के साथ एयरफ्लो कम्पैटिबिलिटी की पुष्टि करें।
वेयरहाउस और पूर्ति भागीदार सुरक्षित पैकेजिंग के साथ तेजी से विश्वव्यापी शिपिंग को सक्षम करते हैं।
हमारे इन-हाउस इंजीनियर नेटवर्क टोपोलॉजी, केबलिंग योजनाओं और फर्मवेयर आवश्यकताओं को मान्य करने में मदद करते हैं।
विस्तारित वारंटी विकल्पों और उन्नत प्रतिस्थापन कार्यक्रमों के साथ अधिकृत भागीदार मूल्य निर्धारण।
निर्बाध खरीद के लिए अंग्रेजी, मंदारिन, कैंटोनीज़ और क्षेत्रीय भाषाओं में समर्पित समर्थन।
स्टारसर्ज एंड-टू-एंड लाइफसाइकिल सपोर्ट प्रदान करता है: डिजाइन परामर्श से लेकर परिनियोजन और बिक्री के बाद रखरखाव तक। हमारी सेवाओं में ऑन-साइट इंस्टॉलेशन मार्गदर्शन, आरएमए प्रोसेसिंग, फर्मवेयर अपग्रेड सहायता और अनुकूलित केबलिंग समाधान शामिल हैं। उच्च-मात्रा परियोजनाओं के लिए, हम समर्पित खाता प्रबंधन और 24/7 तकनीकी एस्केलेशन प्रदान करते हैं। QM9700-NS2R 1-वर्ष की हार्डवेयर वारंटी के साथ शिप होता है; अनुरोध पर विस्तारित समर्थन पैकेज उपलब्ध हैं।
एकमात्र अंतर एयरफ्लो दिशा है: NS2R कनेक्टर-टू-पावर (C2P) रिवर्स एयरफ्लो का उपयोग करता है, जबकि NS2F पावर-टू-कनेक्टर (P2C) फॉरवर्ड एयरफ्लो का उपयोग करता है। अपने रैक थर्मल डिज़ाइन (हॉट आइल/कोल्ड आइल) के अनुसार चुनें।
हाँ, QM9700 उपयुक्त एडेप्टर केबल या HDR (200G), EDR (100G), और FDR (56G) गति के लिए ब्रेकआउट विकल्पों का उपयोग करके बैकवर्ड कम्पैटिबिलिटी का समर्थन करता है। कृपया संगतता मैट्रिक्स से परामर्श करें या मान्य केबल SKUs के लिए स्टारसर्ज से संपर्क करें।
नहीं, QM9700-NS2R में एक एकीकृत ऑन-बोर्ड सबनेट मैनेजर है जो 2000 नोड्स तक प्रबंधित करने में सक्षम है, जो छोटे से मध्यम परिनियोजन को सरल बनाता है। बड़े फैब्रिक्स के लिए, बाहरी SM या UFM का उपयोग किया जा सकता है।
हाँ, InfiniBand फैब्रिक सर्वर विक्रेता से स्वतंत्र है। समर्थित InfiniBand HCA (जैसे, ConnectX श्रृंखला) वाला कोई भी सर्वर निर्बाध रूप से कनेक्ट हो सकता है।
पोर्ट कॉन्फ़िगरेशन और केबलिंग के साथ विशिष्ट बिजली भिन्न होती है। PSUs 1+1 रिडंडेंट 200-240Vac, गोल्ड+ रेटेड हैं। विस्तृत बिजली योजना के लिए हमसे संपर्क करें।
- ओवरहीटिंग को रोकने के लिए एयरफ्लो दिशा (NS2R के लिए C2P) को अपनी रैक वेंटिलेशन रणनीति से मेल खाती है।
- 400G प्रदर्शन के लिए केवल स्वीकृत NVIDIA OSFP मॉड्यूल या योग्य निष्क्रिय/सक्रिय तांबा/फाइबर केबल का उपयोग करें।
- स्थापना ESD सावधानियों का पालन करनी चाहिए और योग्य नेटवर्क कर्मियों द्वारा की जानी चाहिए।
- फर्मवेयर अपडेट को व्यवधान से बचने के लिए MLNX-OS दिशानिर्देशों का उपयोग करके निष्पादित किया जाना चाहिए; तदनुसार रखरखाव विंडो शेड्यूल करें।
2008 में स्थापित, स्टारसर्ज नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। हम दुनिया भर में सरकारी, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम क्षेत्रों की सेवा करते हैं। एक अनुभवी बिक्री और तकनीकी टीम के साथ, हम स्विच, NICs, वायरलेस कंट्रोलर, केबल और IoT समाधान सहित विश्वसनीय नेटवर्किंग उपकरण प्रदान करते हैं। हमारा ग्राहक-प्रथम दृष्टिकोण स्केलेबल, कुशल और भविष्य के लिए तैयार इंफ्रास्ट्रक्चर सुनिश्चित करता है। बहुभाषी समर्थन और वैश्विक वितरण क्षमताएं स्टारसर्ज को NVIDIA और डेटा सेंटर समाधानों के लिए आपका विश्वसनीय भागीदार बनाती हैं।
- ☑ एयरफ्लो दिशा (C2P) आपके डेटा सेंटर लेआउट में फिट बैठती है इसकी पुष्टि करें
- ☑ पावर इनपुट सत्यापित करें: 200–240V AC रिडंडेंट फीड के साथ
- ☑ उपयुक्त OSFP केबल/ट्रांसीवर चुनें: दूरी के आधार पर सक्रिय/निष्क्रिय तांबा या फाइबर
- ☑ नेटवर्क टोपोलॉजी (फैट ट्री, ड्रैगनफ्लाई+, आदि) और स्केलिंग नोड्स की योजना बनाएं
- ☑ सुनिश्चित करें कि होस्ट एडेप्टर NDR-सक्षम हैं (400G के लिए ConnectX-7 या नया)
- ☑ प्रबंधन IP आवंटित करें और MLNX-OS लाइसेंसिंग की समीक्षा करें (मुख्य स्विचिंग के लिए कोई अतिरिक्त लाइसेंस नहीं)
- ☑ रैक स्पेस तैयार करें: 1U ऊंचाई, केबल प्रबंधन सहित 660 मिमी तक की गहराई
