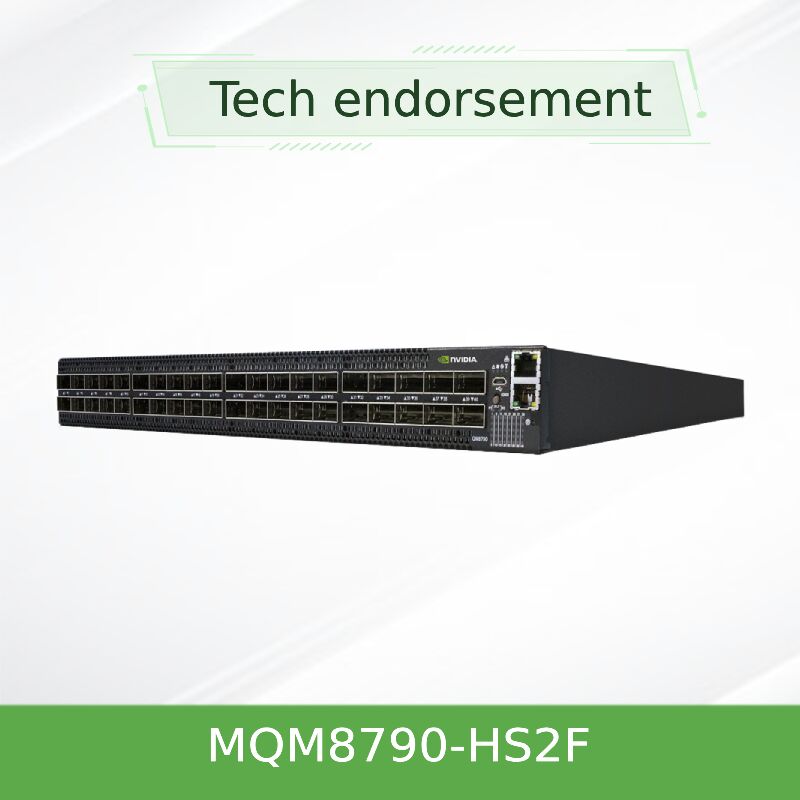

NVIDIA क्वांटम MQM8790-HS2F 200G InfiniBand स्विच अनमैनेज्ड 40-पोर्ट 16Tb/s P2C एयरफ्लो UFM तैयार
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| दस्तावेज़: | MQM8700 series.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नमूना: | MQM8790-HS2F (920-9B110-00FH-0D0) | आवेदन: | सर्वर |
|---|---|---|---|
| स्थिति: | नया और मौलिक | अपलिंक कनेक्टिविटी: | 200 जीबीपीएस |
| परिचालन तापमान: | 0°C से 40°C (32°F से 104°F) | विवरण: | 40-पोर्ट 200g Infiniband स्विच, दोहरी बिजली की आपूर्ति |
| प्रमुखता देना: | NVIDIA क्वांटम 200G इन्फिनिबैंड स्विच,40-पोर्ट अनमैनेज्ड इन्फिनिबैंड स्विच,16Tb/s P2C वायु प्रवाह नेटवर्क स्विच |
||
उत्पाद विवरण
उच्च-प्रदर्शन स्थिर विन्यास अनियंत्रित स्विच 200Gb/s (या 100Gb/s के 80 पोर्ट) के साथ 16 Tb/s गैर-ब्लॉकिंग थ्रूपुट, इन-नेटवर्क कंप्यूटिंग त्वरण प्रदान करता है,और अल्ट्रा-लो लेटेंसी ️ एचपीसी के लिए विशेष रूप से निर्मित, एआई क्लस्टर, और हाइपरस्केल डेटा सेंटर. एनवीआईडीआईए यूएफएमTM प्लेटफॉर्म के माध्यम से बाहरी प्रबंधन के लिए डिज़ाइन किया गया।
NVIDIA क्वांटम MQM8790-HS2F एक अप्रबंधित 200G InfiniBand स्मार्ट स्विच है जिसे बड़े पैमाने पर डेटा सेंटर तैनाती के लिए डिज़ाइन किया गया है जहां केंद्रीकृत फैब्रिक प्रबंधन को प्राथमिकता दी जाती है।NVIDIA क्वांटम QM8700 श्रृंखला का हिस्सा, यह स्विच एक कॉम्पैक्ट 1U फॉर्म फैक्टर में 40 200Gb/s पोर्ट प्रदान करता है, जिसमें 16 Tb/s कुल गैर-ब्लॉकिंग थ्रूपुट और 130ns से कम कट-थ्रू लेटेंसी होती है। इसके प्रबंधित समकक्षों के विपरीत,MQM8790-HS2F को NVIDIA Unified Fabric Manager (UFMTM) के माध्यम से बाहरी प्रबंधन के लिए अनुकूलित किया गया है, जो डेटा सेंटर ऑपरेटरों को आधुनिक डेटा सेंटर फैब्रिक को कुशलता से प्रदान करने, निगरानी, समस्या निवारण और बनाए रखने में सक्षम बनाता है।
प्रत्येक 200Gb/s QSFP56 पोर्ट को दो स्वतंत्र 100Gb/s पोर्टों में विभाजित किया जा सकता है, जो 100Gb/s कनेक्टिविटी के 80 पोर्ट तक प्रदान करता है।MQM8790-HS2F में P2C (पोर्ट-टू-पावर) वायु प्रवाह है, दोहरी रिडंडेंट पावर सप्लाई, और NVIDIA SHARPTM इन-नेटवर्क कंप्यूटिंग त्वरण के लिए पूर्ण समर्थन।
- 200Gb/s InfiniBand प्रति पोर्ट40 QSFP56 पोर्ट 200G या 100G स्प्लिट मोड, गैर-ब्लॉकिंग आर्किटेक्चर का समर्थन करते हैं।
- बाहरी नियंत्रण के लिए अप्रबंधित एस.के.यू.कोई ऑन-बोर्ड सबनेट मैनेजर नहीं; एनवीडिया यूएफएमTM प्लेटफॉर्म के माध्यम से केंद्रीकृत प्रबंधन के लिए डिज़ाइन किया गया।
- इन-नेटवर्क कंप्यूटिंग त्वरणNVIDIA SHARPTM तकनीक इन-स्विच डेटा एग्रीगेशन को सक्षम करती है, MPI, NCCL और SHMEM संचार समय को परिमाण के आदेशों से कम करती है।
- उच्च रेडिक्स और स्प्लिट क्षमतादोहरे घनत्व वाले टोपोलॉजी के लिए 40x 200G पोर्ट को 80x 100G पोर्ट में परिवर्तित करें।
- उन्नत भीड़ प्रबंधन¢ हॉट स्पॉट को खत्म करने और प्रभावी कपड़े बैंडविड्थ को अधिकतम करने के लिए अनुकूलन योग्य रूटिंग, स्थैतिक रूटिंग और सेवा की गुणवत्ता (QoS) ।

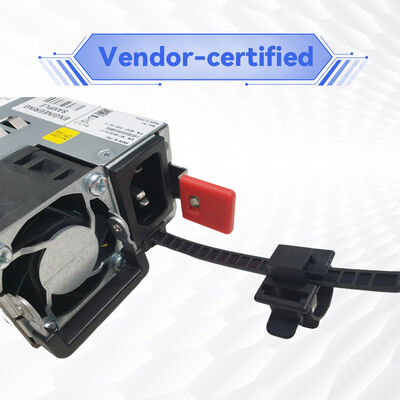

- अतिरिक्त और गर्म-स्वैप करने योग्य पीएसयू1+1 रिडंडेंट पावर, 80 प्लस गोल्ड सर्टिफाइड, एनर्जी स्टार अनुरूप, आंशिक बंदरगाह उपयोग पर पावर ऑप्टिमाइजेशन के साथ।
- यूएफएम तैयारउन्नत टेलीमेट्री, पूर्वानुमान विश्लेषण और स्वचालित कपड़े ऑर्केस्ट्रेशन के लिए एनवीडिया यूनिफाइड फैब्रिक मैनेजर के साथ निर्बाध एकीकरण।
- पीछे की ओर संगतपिछले InfiniBand पीढ़ियों (EDR, FDR) के साथ निर्बाध सहकार्य।
एनवीडिया क्वांटम स्विच सीधे सिलिकॉन में स्केलेबल पदानुक्रमित एग्रीगेशन और रिडक्शन प्रोटोकॉल (SHARP) इंजन एम्बेड करते हैं। स्विच के माध्यम से गुजरने वाले डेटा को संसाधित किया जा सकता हैया सर्वर अंत बिंदुओं के लिए कई राउंड-ट्रिप के बिना प्रसारणयह नाटकीय रूप से सामूहिक संचालन जैसे कि सभी-कम, बाधा और प्रसारण को तेज करता है, जो गहरे सीखने के ढांचे (टेन्सरफ्लो,PyTorch NCCL के माध्यम से) और MPI आधारित HPC सिमुलेशनपरिणाम संचार-गहन कार्यभारों के लिए 10 गुना तक प्रदर्शन लाभ और कम सीपीयू ओवरहेड है, वास्तविक अनुप्रयोग प्रसंस्करण के लिए कंप्यूटिंग संसाधनों को मुक्त करता है।
MQM8790-HS2F अनुकूलन रूटिंग और भीड़ नियंत्रण एल्गोरिदम का भी समर्थन करता है जो स्वचालित रूप से कई रास्तों पर यातायात को संतुलित करता है,उच्च विवाद के तहत भी निकट-लाइन दर थ्रूपुट प्रदान करना.
- बड़े पैमाने पर एआई और एमएल क्लस्टरजीपीयू-आधारित प्रणालियों को सैकड़ों या हजारों नोड्स में केंद्रीकृत फैब्रिक प्रबंधन और टेलीमेट्री की आवश्यकता होती है।
- उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी)अनुसंधान प्रयोगशालाएं, राष्ट्रीय प्रयोगशालाएं और विश्वविद्यालय जहां बाहरी कपड़े प्रबंधक बेहतर निगरानी और स्वचालन प्रदान करते हैं।
- हाइपरस्केल डाटा सेंटरअधिकतम दक्षता के लिए यूएफएम के माध्यम से प्रबंधित फैट-ट्री, ड्रैगनफ्लाई + और बहुआयामी टोरस टोपोलॉजी।
- एंटरप्राइज़ और क्लाउड सेवा प्रदाताकई स्विच फैब्रिकों में एकीकृत नियंत्रण विमान की आवश्यकता वाले वातावरण।
- केंद्रीकृत प्रबंधन के साथ टॉप-ऑफ-रैक (टीओआर)∙ डबल-डेन्सिटी 100Gb/s प्रति सर्वर कनेक्टिविटी फैब्रिक-वाइड दृश्यता के साथ।
MQM8790-HS2F NVIDIA ConnectX-6, ConnectX-7, और BlueField DPU एडाप्टर के साथ निर्बाध रूप से काम करता है, जो InfiniBand और मिश्रित कपड़े दोनों का समर्थन करता है।यह पिछली InfiniBand गति (EDR 100Gb/s) के साथ पीछे की ओर संगत है, FDR 56Gb/s). मौजूदा NVIDIA क्वांटम फैब्रिक स्विच के साथ पूरी तरह से इंटरऑपरेबल है। प्रबंधन के लिए स्विच को NVIDIA यूनिफाइड फैब्रिक मैनेजर (UFM) प्लेटफॉर्म के माध्यम से नियंत्रित करने के लिए डिज़ाइन किया गया है,जो व्यापक कपड़ा आपूर्ति प्रदान करता हैऑपरेटिंग सिस्टम समर्थन में प्रमुख लिनक्स वितरण (आरएचईएल, उबंटू, रॉकी लिनक्स) और एनवीआईडीआईए प्रमाणित जीपीयू सर्वर शामिल हैं।
| पैरामीटर | विवरण |
|---|---|
| मॉडल संख्या | MQM8790-HS2F |
| बंदरगाह और गति | 40 QSFP56 पोर्ट; प्रति पोर्ट 200Gb/s तक; 100Gb/s के 80 पोर्ट में विभाजित समर्थन करता है |
| समग्र थ्रूपुट | 16 टीबी/सेकंड गैर-ब्लॉकिंग |
| विलंबता स्विच करना | < 130 एनएस (कट-थ्रू) |
| प्रबंधन | अनमैनेज्ड NVIDIA UFMTM के माध्यम से बाहरी प्रबंधन; ऑनबोर्ड x86 डुअल कोर CPU (Broadwell ComEx D-1508 2.2GHz), 8GB सिस्टम मेमोरी |
| विद्युत आपूर्ति | 1+1 रिडंडेंट हॉट-स्वैप करने योग्य, 100‐127VAC / 200‐240VAC, 80 प्लस गोल्ड, एनर्जी स्टार |
| वायु प्रवाह | P2C (पोर्ट-टू-पावर) ️ MQM8790-HS2F, मानक गहराई |
| आयाम (HxWxD) | 1.7 x 17 x 23.2 इंच (43.6 x 433.2 x 590.6 मिमी), 1U |
| वजन | 2 पीएसयू के साथः 12.48 किलोग्राम / 27.5 पाउंड |
| ऑपरेटिंग तापमान | 0°C से 40°C |
| प्रमाणपत्र | CE, FCC, VCCI, ICES, RCMS, RoHS अनुरूप |
| वारंटी | 1 वर्ष की सीमित हार्डवेयर वारंटी (विस्तार योग्य विकल्प उपलब्ध) |
| ऑर्डर करने योग्य भाग संख्या (ओपीएन) | विवरण | वायु प्रवाह | प्रबंधन |
|---|---|---|---|
| MQM8790-HS2F | NVIDIA क्वांटम 200Gb/s InfiniBand स्विच, 40 QSFP56, दोहरी AC PSU, x86 दोहरी कोर, मानक गहराई, P2C वायु प्रवाह, रेल किट | पी2सी (पोर्ट टू पावर) | अप्रबंधित (यूएफएम तैयार) |
| MQM8790-HS2R | उपरोक्त के समान लेकिन C2P वायु प्रवाह (पावर-टू-पोर्ट) | C2P | अप्रबंधित (यूएफएम तैयार) |
| MQM8700-HS2F | प्रबंधित संस्करण, पी2सी वायु प्रवाह, ऑनबोर्ड सबनेट मैनेजर, एमएलएनएक्स-ओएस | पी2सी | प्रबंधित (MLNX-OS) |
| MQM8700-HS2R | प्रबंधित संस्करण, C2P वायु प्रवाह, ऑनबोर्ड सबनेट प्रबंधक, MLNX-OS | C2P | प्रबंधित (MLNX-OS) |
उन वातावरणों के लिए जिनके लिए सैकड़ों या हजारों स्विचों में केंद्रीकृत कपड़े प्रबंधन की आवश्यकता होती है, MQM8790-HS2F एक लागत प्रभावी,एनवीआईडीआईए यूएफएम ऑर्केस्ट्रेशन के लिए अनुकूलित अप्रबंधित बिल्डिंग ब्लॉक.
- केंद्रीयकृत कपड़ा प्रबंधनपूरे फैब्रिक में एकीकृत दृश्यता, स्वचालन और पूर्वानुमान विश्लेषण के लिए एनवीडिया यूएफएम का लाभ उठाएं।
- उच्च आरओआईदोहरे घनत्व वाले 100 जी पोर्ट क्षमता और बड़े कपड़े के लिए कम स्विच की संख्या के साथ पूंजीगत व्यय को कम करना।
- ऊर्जा कुशलबंदरगाह के उपयोग के आधार पर गतिशील शक्ति स्केलिंग, परिचालन लागत को कम करना।
- SHARPTM त्वरणमेजबान सीपीयू चक्रों की खपत के बिना 10 गुना तेज सामूहिक संचार।
- स्केलेबल टोपोलॉजीभविष्य के सबूत डेटा केंद्र विकास के लिए फैट ट्री, ड्रैगनफ्लाई + और टोरस के लिए मूल समर्थन।
- सिद्ध पारिस्थितिकी तंत्रNVIDIA संचयी सॉफ्टवेयर स्टैक और 24/7 भागीदार समर्थन द्वारा समर्थित।
स्टारसर्ज समूह एनवीडिया क्वांटम स्विच के लिए एंड-टू-एंड लाइफसाइकिल सेवाएं प्रदान करता है, जिसमें पूर्व-बिक्री वास्तुकला परामर्श, अवधारणा परीक्षण और वैश्विक रसद शामिल हैं।हमारी अनुभवी तकनीकी टीम दूरस्थ समस्या निवारण प्रदान करता है, फर्मवेयर उन्नयन, और आरएमए समन्वय। यूएफएम तैनाती के लिए, हम मंच विन्यास और एकीकरण के लिए पेशेवर सेवाएं प्रदान करते हैं।वारंटी विस्तार विकल्प और 24×7 प्राथमिकता समर्थन अनुरोध पर उपलब्धईएमईए, अमेरिका और एपीएसी क्षेत्रों के लिए बहुभाषी समर्थन मिशन-महत्वपूर्ण तैनाती के लिए त्वरित प्रतिक्रिया सुनिश्चित करता है।
A: MQM8790-HS2F एक अनमैनेज्ड स्विच है जिसे NVIDIA UFM के माध्यम से बाहरी प्रबंधन के लिए डिज़ाइन किया गया है। MQM8700-HS2F में एक ऑन-बोर्ड सबनेट मैनेजर और स्टैंडअलोन प्रबंधन के लिए पूर्ण MLNX-OS शामिल है।
A: हाँ, इसे किसी भी मानक-अनुरूप InfiniBand सबनेट प्रबंधक द्वारा प्रबंधित किया जा सकता है, लेकिन NVIDIA UFM को टेलीमेट्री, भविष्यवाणी विश्लेषण और स्वचालित ऑर्केस्ट्रेशन जैसी उन्नत सुविधाओं के लिए अनुशंसित किया जाता है।
उत्तर: हां, प्रत्येक 200Gb/s पोर्ट स्प्लिटर केबल या QSFP56 से दोहरे QSFP56 ब्रेकआउट का उपयोग करके 100Gb/s पर काम कर सकता है, जो 80x 100Gb/s लिंक तक का समर्थन करता है।
उत्तर: हाँ, MQM8790-HS2F प्रबंधन मोड से स्वतंत्र सामूहिक संचार त्वरण के लिए NVIDIA SHARPTM तकनीक का पूर्ण समर्थन करता है।
उत्तर: निष्क्रिय/सक्रिय तांबे के QSFP56 डीएसी, सक्रिय ऑप्टिकल केबल (एओसी) और सैकड़ों मीटर तक की दूरी के लिए ऑप्टिकल मॉड्यूल।
- यह सुनिश्चित करें कि परिवेश का परिचालन तापमान 0°C से 40°C के बीच रहे; रैक वेंटिलेशन को उचित बनाए रखें।
- केवल योग्य QSFP56 ऑप्टिक्स या NVIDIA संगतता गाइड में सूचीबद्ध DAC केबलों का उपयोग करें.
- वायुप्रवाह दिशाः MQM8790-HS2F P2C (पोर्ट-टू-पावर) का उपयोग करता है
- बिजली की आपूर्ति उपयुक्त AC वोल्टेज (100-240VAC) के साथ ग्राउंडिंग के साथ जुड़ा होना चाहिए।
- बाहरी सबनेट प्रबंधक (यूएफएम या अन्य) फैब्रिक आरंभिकरण और प्रबंधन के लिए तैनात किया जाना चाहिए.
- दो पीएसयू के साथ ~12.5 किलोग्राम वजन रैक माउंटिंग के लिए उचित यांत्रिक लिफ्ट का उपयोग करें।
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित,कंपनी नेटवर्क स्विच सहित उत्पादों के साथ दुनिया भर में ग्राहकों की सेवा करती है, एनआईसी, वायरलेस एक्सेस पॉइंट, नियंत्रक, केबलिंग और बुनियादी ढांचा उपकरण। एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, Starsurge सरकार, स्वास्थ्य सेवा,उत्पादन, शिक्षा, वित्त और उद्यम।
ग्राहक-प्रथम दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, संवेदनशील सेवा और अनुकूलित समाधानों पर ध्यान केंद्रित करता है। अग्रणी नेटवर्क ब्रांडों के लिए अधिकृत भागीदार के रूप में, हम वैश्विक रसद प्रदान करते हैं,कस्टम सॉफ्टवेयर विकास, और बहुभाषी समर्थन ️ ग्राहकों को कुशल, स्केलेबल और विश्वसनीय नेटवर्क बुनियादी ढांचे का निर्माण करने में मदद करना।
| घटक | समर्थित मॉडल/प्रकार |
|---|---|
| एडाप्टर | एनवीडिया कनेक्टएक्स-६, कनेक्टएक्स-७, ब्लूफील्ड-२ / ब्लूफील्ड-३ इन्फिनिबैंड |
| केबल और ऑप्टिक्स | QSFP56 डीएसी (3 मीटर तक निष्क्रिय, 5 मीटर तक सक्रिय), एओसी, ऑप्टिकल ट्रांससीवर (SR4, LR4) |
| ऑपरेटिंग सिस्टम | लिनक्स (RHEL 8/9, उबंटू 20.04/22.04, रॉकी लिनक्स), InfiniBand स्टैक के साथ विंडोज सर्वर |
| प्रबंधन प्लेटफार्म | एनवीडिया यूएफएम, ओपनएसएम, अन्य मानक-अनुरूप सबनेट प्रबंधक |
| टोपोलॉजी समर्थन | फैट ट्री, ड्रैगनफ्लाई+, 2D/3D टोरस, स्लिमफ्लाई |
- वायु प्रवाह की दिशा की पुष्टि करें: MQM8790-HS2F P2C (पोर्ट-टू-पावर) का उपयोग करता है ️ रैक कूलिंग संगतता की पुष्टि करें।
- आवश्यक पोर्ट स्पीड (200G नेटिव या 100G ब्रेकआउट) और केबल असेंबली प्रकार की पुष्टि करें।
- बिजली इनपुट की जाँच करें: C13/C14 कनेक्टर्स के साथ दोहरे रिडंडेंट एसी।
- सुनिश्चित करें कि रैक गहराई 23.2 इंच (मानक गहराई) का समर्थन करती है।
- बाहरी सबनेट प्रबंधक के लिए योजनाः कपड़े के संचालन के लिए यूएफएम लाइसेंस या ओपनएसएम तैनाती की आवश्यकता होती है।
- यदि उन्नत टेलीमेट्री सुविधाओं की आवश्यकता है तो यूएफएम सॉफ्टवेयर लाइसेंसिंग आवश्यकताओं को मान्य करें।
- एनवीडिया यूनिफाइड फैब्रिक मैनेजर (यूएफएम) प्लेटफार्म लाइसेंस
- NVIDIA क्वांटम QM9700 सीरीज़ (NDR 400G InfiniBand)
- एनवीडिया कनेक्टएक्स-6 वीपीआई एडाप्टर कार्ड (100जीबी/सेकंड डुअल-पोर्ट)
- बुनियादी ढांचे के त्वरण के लिए NVIDIA ब्लूफील्ड-3 डीपीयू
- स्टारसर्ज कस्टम रैक इंटीग्रेशन किट और QSFP56 केबल (गैर-सक्रिय/सक्रिय)
