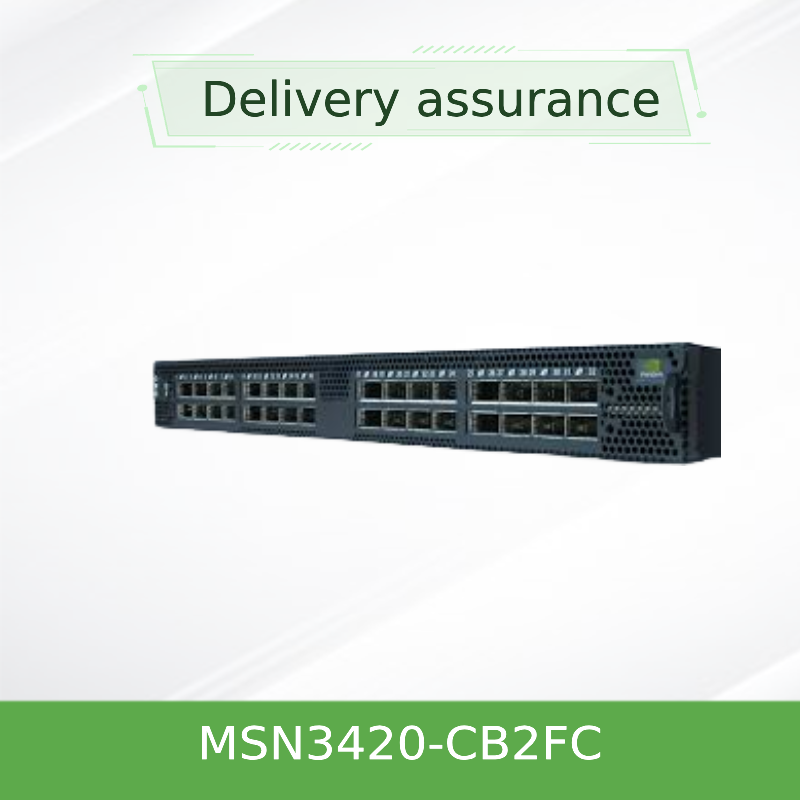

NVIDIA स्पेक्ट्रम SN3420 MSN3420-CB2FC ️ 48-पोर्ट 25GbE और 12-पोर्ट 100GbE Cumulus Linux के साथ टॉप-ऑफ-रैक स्विच
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MSN3420-CB2F |
| दस्तावेज़: | sn3000-series.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| बंदरगाहों: | 48SFP28 + 12 QSFP28 | प्रतीक चिन्ह: | फुल-डुप्लेक्स और हाफ-डुप्लेक्स |
|---|---|---|---|
| भार क्षमता: | 4.8tb/s | तकनीकी: | ईथरनेट |
| प्रदर्शन: | 48 X10/25GBE 12 x 100GBE | तंत्र भार: | 8.500 किग्रा |
| तंत्र आयाम: | 43.6*433.2*590.6 मिमी | रैक माउंट: | 1U रैक माउंट |
उत्पाद विवरण
MSN3420-CB2FC
10/25GbE के 48 पोर्ट + 100GbE के 12 पोर्टउच्च घनत्व सर्वर कनेक्टिविटी को लचीले रीढ़ के ऊपरी लिंक के साथ जोड़कर शीर्ष-रैक पत्ती तैनाती के लिए आदर्श।एनवीआईडीआईए कमुलस लिनक्स, MSN3420-CB2FC वायर-स्पीड प्रदर्शन, 425ns कट-थ्रू विलंबता, और आधुनिक डेटा केंद्रों के लिए समृद्ध नेटवर्क स्वचालन प्रदान करता है।
एनवीडिया स्पेक्ट्रम® SN3420 (मॉडलMSN3420-CB2FC) एक उच्च प्रदर्शन 1U टॉप-ऑफ-रैक स्विच है जिसे 100GbE अपलिंक तत्परता बनाए रखते हुए 10G से 25G सर्वर एक्सेस में विकसित होने वाले डेटा केंद्रों के लिए डिज़ाइन किया गया है।दूसरी पीढ़ी के स्पेक्ट्रम-2 एएसआईसी पर निर्मित, यह 10/25GbE का समर्थन करने वाले 48 x SFP28 पोर्ट और 40/100GbE का समर्थन करने वाले 12 x QSFP28 पोर्ट प्रदान करता है। कट-थ्रू स्विचिंग, उन्नत टेलीमेट्री (What Just Happened®) और एक पूरी तरह से साझा पैकेट बफर के साथ,SN3420 पूर्वानुमानित कम विलंबता सुनिश्चित करता है और कोई हेड-ऑफ-लाइन अवरुद्ध नहीं. स्विच कारखाने पूर्व-लोड के साथ आता हैएनवीआईडीआईए कमुलस लिनक्स, वेब-स्केल स्वचालन, लिनक्स-देशी उपकरण, और मजबूत परत-2/परत-3 रूटिंग को सक्षम करता है।या उच्च आवृत्ति व्यापार वातावरण, MSN3420-CB2FC प्रदर्शन, लचीलापन और खुली प्रोग्रामेबिलिटी प्रदान करता है।
48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) ️ 128x 10/25GbE पोर्ट तक पूरी तरह से विभाजित।
425ns कट-थ्रू विलंबता, लाइन दर सभी बंदरगाहों में स्विच, पूर्ण भार के तहत शून्य पैकेट हानि।
NVIDIA What Just Happened® (WJH) हार्डवेयर-त्वरित हिस्टोग्राम, INT-तैयार, स्ट्रीमिंग टेलीमेट्री और 512K ऑन-चिप प्रवाह काउंटर के साथ।
42 एमबी पूर्ण साझा बफर, निष्पक्ष और उच्च बैंडविड्थ डेटा पथ, माइक्रो-बर्स्ट भीड़भाड़ को रोकता है।
मूल लिनक्स अनुभव, Ansible/Puppet, FRRouting, कंटेनर समर्थन और समृद्ध रूटिंग प्रोटोकॉल के साथ स्वचालन।
सिंगल-पास VXLAN रूटिंग, IPv6 सेगमेंट रूटिंग, 512K साझा अग्रेषण प्रविष्टियाँ (ACL/LPM/MAC/ECMP/टनेल्स)
SN3420 के द्वारा संचालित हैस्पेक्ट्रम-2 एएसआईसी(6.4Tb/s स्विचिंग क्षमता), ग्राउंडब्रेकिंग प्रोग्रामेबिलिटी और दृश्यता प्रदान करता है। पूरी तरह से साझा पैकेट बफर आर्किटेक्चर प्रति पोर्ट कृत्रिम बफरिंग सीमाओं को समाप्त करता है,अंतरजातीय व्यापार के मामले में निष्पक्षता सुनिश्चित करनास्पेक्ट्रम-2 512 बाइट्स तक गहरे पैकेट निरीक्षण, प्रोग्राम करने योग्य पाइपलाइन और आरडीएमए के लिए उन्नत आरओसीई परिवहन का भी समर्थन करता है।ओपन ईथरनेट विक्रेता लॉक-इन टूट जाता हैMSN3420-CB2FC Cumulus Linux के साथ आता है, लेकिन प्लेटफ़ॉर्म bare-metal इंस्टॉलेशन के लिए SONiC, DENT (Linux Switchdev), या ONIE का भी समर्थन करता है।यह दीर्घकालिक लचीलापन और खुले नेटवर्किंग सिद्धांतों के अनुरूपता सुनिश्चित करता है.
25GbE सर्वर को 100GbE स्पाइन स्विच से कनेक्ट करें। हाइपरकन्वर्ज्ड क्लस्टर, उच्च प्रदर्शन कंप्यूटिंग और सामान्य क्लाउड वर्कलोड के लिए आदर्श।
दो-स्तरीय क्लोज कपड़े में पत्ती स्विच के रूप में तैनात करें, गैर-ब्लॉकिंग प्रदर्शन और ईसीएमपी लोड संतुलन प्रदान करें।
कम विलंबता और हानि रहित RoCE समर्थन फैब्रिक स्टोरेज बैकएंड पर उच्च-प्रदर्शन NVMe को सक्षम करता है।
बड़े बफर और टेलीमेट्री-संचालित भीड़ प्रबंधन स्पार्क, हडोप और वितरित मशीन लर्निंग फ्रेमवर्क को तेज करते हैं।
MSN3420-CB2FC NVIDIA ConnectX® नेटवर्क एडाप्टर (25GbE/100GbE), LinkX® तांबा/फाइबर केबल, और किसी भी मानक आधारित ईथरनेट उपकरण के साथ निर्बाध रूप से इंटरऑपरेट करता है।यह ट्रांससीवर की एक विस्तृत श्रृंखला का समर्थन करता है: 25GbE SFP28 SR/LR/AOC/DAC, 100GbE QSFP28 SR4/LR4/ER/CWDM4, और ब्रेकआउट केबल (100GbE से 4x25GbE तक) ।और ऑर्केस्ट्रेशन उपकरण (Kubernetes CNI), ओपनस्टैक) के लिए, वास्तविक समय नेटवर्क संचालन, दृश्यता और जीवनचक्र प्रबंधन के लिए एनवीआईडीआईए कम्यूलस नेटक्यू के साथ संयोजन करें।
| श्रेणी | विवरण |
|---|---|
| मॉडल | MSN3420-CB2FC |
| बंदरगाह | 48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) |
| अधिकतम 100GbE पोर्ट | 12 (या 12x 40GbE) |
| अधिकतम 25GbE पोर्ट | 48 + 48 तक ब्रेकआउट के माध्यम से (कुल 96 तर्कसंगत 25GbE QSFP28 से) |
| थ्रूपुट | 2.4 Tb/s (पूर्ण डुप्लेक्स) |
| प्रति सेकंड पैकेट | 3.58 बीपीएस |
| विलंबता (कट-थ्रू) | 425 एनएस |
| पैकेट बफर | 42MB पूर्ण साझा |
| सीपीयू | दो कोर x86 |
| सिस्टम मेमोरी | 8 जीबी डीडीआर4 |
| एसएसडी भंडारण | 32GB |
| प्रबंधन बंदरगाह | 1x 100/1000 आरजे45, 1x आरजे45 सीरियल, 1x यूएसबी |
| विद्युत आपूर्ति | 2x गर्म-स्वैप करने योग्य (1+1 रिडंडेंट), AC 100-264V, 50-60Hz |
| प्रशंसक | 5 गुना हॉट-स्वैप करने योग्य (एन + 1 रिडंडेंट), रिवर्सिबल एयरफ्लो विकल्प |
| रूप कारक | 1U रैकमाउंट, 1.72 "x 16.84" x 17 " (44x428x432 मिमी) |
| वजन | 8.5 किलो (18.73 पाउंड) |
| परिचालन तापमान | 0°C से 40°C |
| पूर्व-स्थापित ओएस | एनवीआईडीआईए कमुलस लिनक्स |
| वायु प्रवाह की दिशा (सीबी2एफसी) | पी2सी (पोर्ट-टू-पावर, मानक गहराई) |
| SKU | पूर्व-लोड किया हुआ ओएस | वायु प्रवाह | सुरक्षित बूट | आदर्श के लिए |
|---|---|---|---|---|
| MSN3420-CB2FC | कुमुलस लिनक्स | पी2सी (पोर्ट-टू-पावर) | नहीं | ऑटोमेशन-भारी वातावरण, नेटडेवऑप्स टीमें |
| MSN3420-CB2F | एनवीडिया ओनिक्स (क्लासिक सीएलआई) | पी2सी | नहीं | पारंपरिक CLI व्यवस्थापक, पुराने कार्यप्रवाह |
| MSN3420-CB2FO | ONIE (नग्न धातु) | पी2सी / कम गहराई | नहीं | कस्टम NOS (SONiC, DENT, अन्य) |
| MSN3420-CB2RC | कुमुलस लिनक्स | C2P (पावर-टू-पोर्ट) | नहीं | गर्म गलियारे के लिए वैकल्पिक वायु प्रवाह दिशा |
कुमुलस लिनक्स मानक लिनक्स टूल, एपीआई और कंटेनरीकृत वर्कफ़्लो का उपयोग करके परिचालन जटिलता को कम करता है। Ansible, Chef, या Python के माध्यम से स्वचालित करें।
100GbE अपलिंक स्पाइन बैंडविड्थ बढ़ाने के लिए तैयार है; 25GbE सर्वरों के लिए 10GbE पर 2.5x प्रदर्शन सुनिश्चित करता है।
डब्ल्यूजेएच सटीक रूप से उत्तर देता है "क्या हुआ" एमटीटीआर को कम करने के लिए। स्ट्रीमिंग टेलीमेट्री प्रोमेथियस, स्प्लंक, आदि के साथ एकीकृत होती है।
हांगकांग स्टारसर्ज वैश्विक ग्राहकों के लिए प्रतिस्पर्धी मूल्य निर्धारण, वारंटी समर्थन और रसद विशेषज्ञता प्रदान करता है।
हांगकांग स्टारसर्ज एक पूर्ण ग्राहक जीवनचक्र प्रदान करता हैः पूर्व-बिक्री परामर्श, विन्यास सहायता, और बिक्री के बाद तकनीकी सहायता।1 वर्ष की सीमित हार्डवेयर वारंटी(रिटर्न-एंड-रिपेयर, 14 कार्य दिवस टर्नअराउंड) अगले कार्यदिवस साइट पर प्रतिस्थापन और 4 घंटे के तकनीशियन प्रेषण सहित उन्नत समर्थन योजनाएं अनुरोध पर उपलब्ध हैं।स्टारसर्ज भी दूरस्थ या साइट पर स्थापना प्रदान करता है, कॉन्फ़िगरेशन और नेटवर्क निगरानी सेवाएं आपके डेटा सेंटर की जरूरतों के अनुरूप हैं।
ट्रांससीवर, डीएसी केबल, और पावर केबल अलग से बेचे जाते हैं जब तक कि निर्दिष्ट न हो. हमारी बिक्री टीम के साथ संगतता की पुष्टि करें.
सुरक्षित बूट आवश्यकताओं के लिए, कृपया MSN3700C-S श्रृंखला देखें; SN3420 में हार्डवेयर रूट-ऑफ-ट्रस्ट शामिल नहीं है।
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड 2008 से नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण का एक प्रौद्योगिकी-संचालित प्रदाता है।शिक्षा, और दुनिया भर में उद्यम ग्राहकों. हम स्विच, एनआईसी, वायरलेस समाधान, आईओटी सिस्टम, और बहुभाषी समर्थन और वैश्विक वितरण के साथ कस्टम सॉफ्टवेयर प्रदान करते हैं. एक ग्राहक-पहले दृष्टिकोण के साथ,स्टारसर्ज विश्वसनीय गुणवत्ता सुनिश्चित करता है, उत्तरदायी सेवा, और अनुरूप नेटवर्क बुनियादी ढांचे के समाधान।
| घटक का प्रकार | समर्थित विकल्प | विक्रेता / नोट्स |
|---|---|---|
| 25GbE ऑप्टिक्स | 25GBASE-SR (MMF), 25GBASE-LR (SMF), 25G AOC, 5m तक का निष्क्रिय DAC | एनवीडिया, सिस्को, फिनिसार, सामान्य एमएसए |
| 100GbE ऑप्टिक्स | 100GBASE-SR4, LR4, CWDM4, ER4, 100G एओसी, डीएसी | एनवीडिया लिंकएक्स, तृतीय पक्ष द्वारा परीक्षण किया गया |
| ब्रेकआउट केबल | 100G से 4x25G DAC/AOC, 40G से 4x10G | सभी QSFP28 पोर्ट के साथ संगत |
| नेटवर्क ओएस | Cumulus Linux (कारखाना), SONiC, ONYX, DENT | ONIE बूटलोडर प्रतिस्थापन की अनुमति देता है |
| प्रबंधन उपकरण | Ansible, Puppet, NetQ, SNMP, gNMI, प्रोमेथियस | पूर्ण खुला एपीआई और टेलीमेट्री एकीकरण |
- वायु प्रवाह दिशा (MSN3420-CB2FC के लिए P2C) आपके डेटा सेंटर गलियारे के लेआउट से मेल खाती है।
- विद्युत आपूर्ति प्रकार (एसी या डीसी) ️ मानक एसी शामिल है। कृपया वोल्टेज की पुष्टि करें।
- सर्वर/स्पाइन कनेक्टिविटी के लिए ट्रांससीवर प्रकार और केबल लंबाई।
- वारंटी अपग्रेड विकल्प (अगला कार्य दिवस या 4 घंटे साइट पर) ।
- सॉफ्टवेयर सुविधा लाइसेंस आवश्यकताएं (Cumulus Linux पूर्ण L3 सुविधाएँ शामिल हैं) ।
