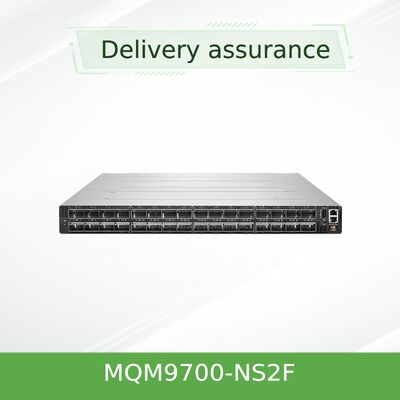

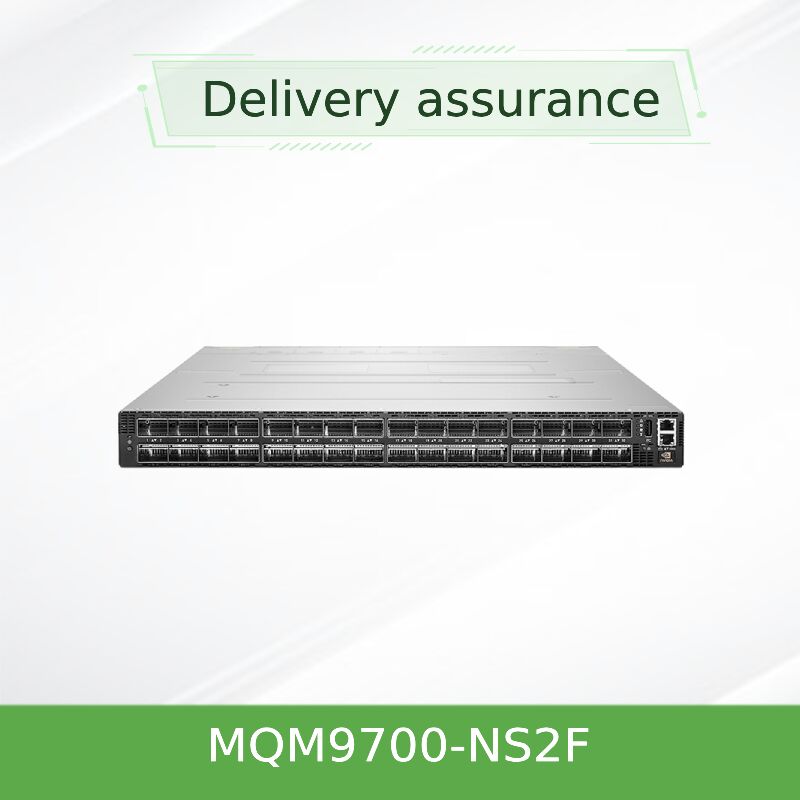

NVIDIA क्वांटम-2 QM9700-NS2F प्रबंधित इन्फिनीबैंड स्विच 64-पोर्ट 400G NDR 51.2 Tb/s थ्रूपुट P2C एयरफ्लो
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| दस्तावेज़: | MQM9700 series.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| मॉडल नंबर: | MQM9700-NS2F (920-9B210-00FN-0M0) | ब्रांड: | मेलानाक्स |
|---|---|---|---|
| अपलिंक कनेक्टिविटी: | 400 Gbps | नाम: | सर्वर के लिए InfiniBand MQM9700-NS2F Mellanox नेटवर्क स्विच 1U NDR 400Gb/S |
| कीवर्ड: | मेलानॉक्स नेटवर्क स्विच | बंदरगाह विन्यास: | 64x 400g, 32x OSFP |
| प्रमुखता देना: | NVIDIA क्वांटम-2 इन्फिनीबैंड स्विच 64-पोर्ट,मेलानॉक्स नेटवर्क स्विच 400G NDR,इन्फिनीबैंड स्विच 51.2 Tb/s थ्रूपुट |
||
उत्पाद विवरण
उद्योग-अग्रणी NDR 400Gb/s प्रति पोर्ट | 51.2 Tb/s कुल थ्रूपुट | SHARPv3 इन-नेटवर्क कंप्यूटिंग | अनुकूलित थर्मल डिज़ाइन के लिए P2C फॉरवर्ड एयरफ्लो | AI और HPC फैब्रिक्स के लिए अल्ट्रा-लो लेटेंसी
NVIDIA क्वांटम-2 QM9700-NS2F एक पूरी तरह से प्रबंधित 1U इन्फिनिबैंड स्विच है जिसमें पावर-टू-कनेक्टर (P2C) फॉरवर्ड एयरफ्लो है, जो 400Gb/s (NDR) नॉन-ब्लॉकिंग बैंडविड्थ के अभूतपूर्व 64 पोर्ट प्रदान करता है। एक्सट्रीम-स्केल AI, वैज्ञानिक अनुसंधान और उच्च-प्रदर्शन कंप्यूटिंग (HPC) क्लस्टर के लिए डिज़ाइन किया गया, यह 51.2 Tb/s कुल द्विदिश थ्रूपुट और 66.5 बिलियन पैकेट प्रति सेकंड से अधिक के साथ बड़े पैमाने पर स्केलेबिलिटी को सक्षम बनाता है। SHARPv3, अनुकूली रूटिंग और RDMA का लाभ उठाते हुए, QM9700-NS2F सबसे अधिक मांग वाले वर्कलोड के लिए डेटा मूवमेंट और इन-नेटवर्क कंप्यूटिंग को तेज करता है।
- स्विच रेडिक्स: 64 नॉन-ब्लॉकिंग 400G पोर्ट (32 OSFP कनेक्टर)
- थ्रूपुट: 51.2 Tb/s कुल द्विदिश
- पैकेट दर: >66.5 बिलियन पैकेट प्रति सेकंड (BPPS)
- SHARPv3: पिछली पीढ़ी की तुलना में 32x AI त्वरण सुधार
- एयरफ्लो: पावर-टू-कनेक्टर (P2C) फॉरवर्ड एयरफ्लो — कोल्ड-आइल इनटेक से हॉट-आइल एग्जॉस्ट के लिए आदर्श
- प्रबंधन: 2,000 नोड्स तक के लिए ऑन-बोर्ड सबनेट मैनेजर, MLNX-OS, CLI, WebUI, SNMP, JSON API
- पावर और कूलिंग: 1+1 रिडंडेंट हॉट-स्वैप PSU, हॉट-स्वैपेबल फैन यूनिट, फ्रंट-टू-रियर कूलिंग (P2C)
NVIDIA क्वांटम-2 प्लेटफॉर्म पर निर्मित, QM9700 श्रृंखला डेटा सेंटर स्विचिंग घनत्व और दक्षता को फिर से परिभाषित करती है। QM9700-NS2F (प्रबंधित, P2C फॉरवर्ड एयरफ्लो) एक कॉम्पैक्ट 1U चेसिस में 400Gb/s इन्फिनिबैंड के 64 पोर्ट को एकीकृत करता है। यह 200Gb/s के 128 पोर्ट तक प्रदान करने के लिए पोर्ट-स्प्लिट तकनीक का समर्थन करता है, जो फैट ट्री, ड्रैगनफ्लाई+, स्लिमफ्लाई और मल्टी-डायमेंशनल टोरस जैसे लचीले टोपोलॉजी प्रदान करता है। पिछली इन्फिनिबैंड पीढ़ियों के साथ बैकवर्ड कम्पैटिबिलिटी मौजूदा इंफ्रास्ट्रक्चर में सुचारू एकीकरण सुनिश्चित करती है। उन्नत टेलीमेट्री, कंजेशन कंट्रोल और सेल्फ-हीलिंग नेटवर्क क्षमताओं के साथ, यह स्विच संचालन को सरल बनाते हुए एप्लिकेशन थ्रूपुट को अधिकतम करता है।
32 OSFP पिंजरे जो 400G NDR या 128x200G को स्प्लिटर केबल के माध्यम से सपोर्ट करते हैं, 1U फॉर्म फैक्टर में सबसे सघन टॉप-ऑफ-रैक इन्फिनिबैंड स्विच प्रदान करते हैं।
तीसरी पीढ़ी का NVIDIA स्केलेबल हायरार्किकल एग्रीगेशन और रिडक्शन प्रोटोकॉल AI कलेक्टिव ऑपरेशंस को 32X तक तेज करता है, डेटा मूवमेंट और लेटेंसी को कम करता है।
रिमोट डायरेक्ट मेमोरी एक्सेस (RDMA) और अनुकूली रूटिंग बाधाओं को दूर करते हैं, जबकि उन्नत वर्चुअल लेन मैपिंग और कंजेशन कंट्रोल लगातार प्रदर्शन बनाए रखते हैं।
स्वचालित फेलओवर, लिंक-स्तरीय रिट्रांसमिशन और उन्नत निगरानी क्षमताएं मिशन-क्रिटिकल वर्कलोड के लिए गैर-विघटनकारी संचालन सुनिश्चित करती हैं।
ऑन-बोर्ड सबनेट मैनेजर 2000 नोड्स तक आउट-ऑफ-द-बॉक्स सपोर्ट करता है; CLI, WebUI, SNMP, और JSON/REST API के माध्यम से पूर्ण चेसिस प्रबंधन।
स्केलेबल, लागत प्रभावी क्लस्टर डिज़ाइन के लिए अनुकूलित; डबल-घनत्व रेडिक्स नेटवर्क परतों को कम करता है और कुल स्वामित्व लागत को कम करता है।
क्वांटम-2 प्लेटफॉर्म NVIDIA के नवीनतम 400G SerDes तकनीक को एकीकृत करता है, जो 51.2 Tb/s की स्विचिंग क्षमता प्रदान करता है। मुख्य नवाचारों में शामिल हैं SHARPv3 इन-नेटवर्क कंप्यूटिंग, जो कंप्यूट नोड्स से कलेक्टिव ऑपरेशंस को ऑफलोड करता है, AI प्रशिक्षण दक्षता में भारी सुधार करता है। स्विच लाभ उठाता है रिमोट डायरेक्ट मेमोरी एक्सेस (RDMA) कर्नेल ओवरहेड को बायपास करने के लिए, माइक्रोसेकंड-स्केल लेटेंसी प्राप्त करता है। अनुकूली रूटिंग हॉटस्पॉट से बचने के लिए गतिशील रूप से कई पाथ पर ट्रैफिक वितरित करता है, जबकि उन्नत गुणवत्ता सेवा (QoS) और वर्चुअल लेन (VL) मैपिंग महत्वपूर्ण अनुप्रयोगों के लिए बैंडविड्थ की गारंटी देती है। QM9700-NS2F में रीयल-टाइम फैब्रिक मॉनिटरिंग के लिए उन्नत टेलीमेट्री और सेल्फ-हीलिंग क्षमताएं भी शामिल हैं जो लिंक विफलताओं के आसपास स्वचालित रूप से ट्रैफिक को रीरूट करती हैं।
- AI और मशीन लर्निंग क्लस्टर: उच्च-रेडिक्स NDR स्विच SHARPv3 के साथ बड़े GPU सुपरकंप्यूटिंग पॉड्स को सक्षम करते हैं जो NCCL कलेक्टिव को तेज करते हैं।
- HPC अनुसंधान केंद्र: स्लिमफ्लाई या फैट ट्री टोपोलॉजी मौसम सिमुलेशन, जीनोमिक्स और भौतिकी के लिए अल्ट्रा-लो लेटेंसी के साथ हजारों नोड्स को जोड़ते हैं।
- एंटरप्राइज डेटा सेंटर: 400G स्पाइन-एंड-लीफ आर्किटेक्चर के साथ ईस्ट-वेस्ट ट्रैफिक को समेकित करें, टियर काउंट और परिचालन लागत को कम करें।
- क्लाउड और हाइपरस्केल: प्रति रैक यूनिट उच्च बैंडविड्थ घनत्व के साथ अधिकतम स्केलेबिलिटी के लिए ड्रैगनफ्लाई+ और मल्टी-डायमेंशनल टोरस।
- स्टोरेज और IO विस्तार: इन्फिनिबैंड के माध्यम से NVMe ओवर फैब्रिक्स (NVMe-oF) का उपयोग करके उच्च-प्रदर्शन स्टोरेज सिस्टम कनेक्ट करें।

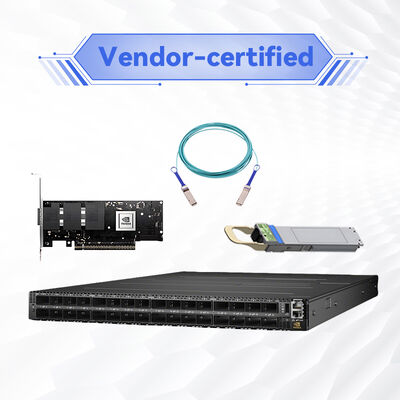

QM9700-NS2F NVIDIA इन्फिनिबैंड एडेप्टर (ConnectX-6, ConnectX-7, ConnectX-8), केबल (सक्रिय/निष्क्रिय तांबा, सक्रिय फाइबर, ऑप्टिकल मॉड्यूल), और पिछले FDR/EDR/HDR पीढ़ियों के साथ पूरी तरह से इंटरऑपरेबल है। यह ऑटोमेशन फ्रेमवर्क के लिए व्यापक API समर्थन के साथ MLNX-OS चलाता है। उन्नत निगरानी, भविष्य कहनेवाला विश्लेषण और टेलीमेट्री के लिए NVIDIA यूनिफाइड फैब्रिक मैनेजर (UFM) के साथ संगत। यह स्विच प्रमुख HPC शेड्यूलर और ओपन नेटवर्क ऑटोमेशन टूल के साथ सहज रूप से एकीकृत होता है।
| घटक | समर्थित मॉडल/मानक |
|---|---|
| होस्ट चैनल एडेप्टर | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 इन्फिनिबैंड, NDR 400G HCAs |
| केबल और ट्रांससीवर | OSFP निष्क्रिय तांबा (2.5m तक), सक्रिय तांबा, सक्रिय फाइबर (500m तक), ऑप्टिकल मॉड्यूल (200G स्प्लिट के लिए QSFP-DD से OSFP एडेप्टर) |
| पिछली इन्फिनिबैंड गति | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) — बैकवर्ड कम्पैटिबल |
| प्रबंधन और ऑटोमेशन | MLNX-OS, UFM, Prometheus/Grafana SNMP, JSON-RPC, Ansible मॉड्यूल के माध्यम से |
| पैरामीटर | विनिर्देश |
|---|---|
| पोर्ट और गति | 400Gb/s (NDR) इन्फिनिबैंड के 64 नॉन-ब्लॉकिंग पोर्ट; 32 OSFP कनेक्टर; स्प्लिटर केबल के माध्यम से 128 पोर्ट @200Gb/s का समर्थन करता है |
| स्विचिंग क्षमता | 51.2 Tb/s कुल द्विदिश थ्रूपुट; >66.5 बिलियन पैकेट प्रति सेकंड (BPPS) |
| लेटेंसी | डायनामिक रूटिंग के साथ सब-130ns पोर्ट-टू-पोर्ट (विशिष्ट) |
| प्रोसेसर और मेमोरी | x86 कॉफी लेक i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| प्रबंधन इंटरफेस | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (ईथरनेट), 1x RJ45 (UART) |
| बिजली की आपूर्ति | 1+1 रिडंडेंट, हॉट-स्वैपेबल, 200–240Vac, 80 प्लस गोल्ड+ प्रमाणित |
| कूलिंग और एयरफ्लो | पावर-टू-कनेक्टर (P2C) फॉरवर्ड एयरफ्लो (NS2F मॉडल); हॉट-स्वैपेबल फैन यूनिट, फ्रंट-टू-रियर कूलिंग |
| आयाम (HxWxD) | 1.7 इंच (43.6 मिमी) x 17.0 इंच (438 मिमी) x 26.0 इंच (660.4 मिमी) |
| वजन | 14.5 किग्रा (31.97 पाउंड) |
| संचालन की स्थिति | तापमान: 0°C से 40°C; आर्द्रता: 10% से 85% गैर-संक्षेपण; ऊंचाई 3050m तक |
| नियामक और सुरक्षा | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, ENERGY STAR |
| वारंटी | 1-वर्ष निर्माता वारंटी (विस्तार योग्य) |
| ऑर्डर करने योग्य भाग संख्या | विवरण | प्रबंधन | एयरफ्लो दिशा |
|---|---|---|---|
| MQM9700-NS2F | 64 पोर्ट 400Gb/s इन्फिनिबैंड, प्रबंधित स्विच, 32 OSFP पोर्ट | पूर्ण ऑन-बोर्ड सबनेट मैनेजर, MLNX-OS | पावर-टू-कनेक्टर (P2C) — फॉरवर्ड एयरफ्लो |
| MQM9700-NS2R | 64 पोर्ट 400Gb/s इन्फिनिबैंड, प्रबंधित स्विच | प्रबंधित (समान विशेषताएं) | कनेक्टर-टू-पावर (C2P) — रिवर्स एयरफ्लो |
| MQM9790-NS2F | 64 पोर्ट 400Gb/s, अप्रबंधित स्विच | अप्रबंधित, बाहरी UFM प्रबंधन | P2C फॉरवर्ड एयरफ्लो |
| MQM9790-NS2R | 64 पोर्ट 400Gb/s, अप्रबंधित स्विच | अप्रबंधित | C2P रिवर्स एयरफ्लो |
QM9700-NS2F उन ग्राहकों के लिए आदर्श है जिन्हें उन्नत ऑन-बॉक्स प्रबंधन (सबनेट मैनेजर) और पावर-टू-कनेक्टर (P2C) फॉरवर्ड एयरफ्लो की आवश्यकता होती है। यह एयरफ्लो पैटर्न मानक फ्रंट-टू-रियर कूलिंग डिज़ाइन से मेल खाते हुए, पावर साइड के माध्यम से कोल्ड आइल से ठंडी हवा खींचता है और कनेक्टर साइड से बाहर निकालता है। ऑर्डर करने से पहले अपनी रैक एयरफ्लो रणनीति को सत्यापित करें।
वेयरहाउस और पूर्ति भागीदार सुरक्षित पैकेजिंग के साथ तेजी से विश्वव्यापी शिपिंग को सक्षम करते हैं।
हमारे इन-हाउस इंजीनियर नेटवर्क टोपोलॉजी, केबलिंग योजनाओं और फर्मवेयर आवश्यकताओं को मान्य करने में मदद करते हैं।
विस्तारित वारंटी विकल्पों और उन्नत प्रतिस्थापन कार्यक्रमों के साथ अधिकृत भागीदार मूल्य निर्धारण।
निर्बाध खरीद के लिए अंग्रेजी, मंदारिन, कैंटोनीज़ और क्षेत्रीय भाषाओं में समर्पित समर्थन।
स्टारसर्ज एंड-टू-एंड लाइफसाइकिल सपोर्ट प्रदान करता है: डिजाइन परामर्श से लेकर परिनियोजन और बिक्री के बाद रखरखाव तक। हमारी सेवाओं में ऑन-साइट इंस्टॉलेशन मार्गदर्शन, आरएमए प्रोसेसिंग, फर्मवेयर अपग्रेड सहायता और अनुकूलित केबलिंग समाधान शामिल हैं। उच्च-मात्रा परियोजनाओं के लिए, हम समर्पित खाता प्रबंधन और 24/7 तकनीकी एस्केलेशन प्रदान करते हैं। QM9700-NS2F 1-वर्षीय हार्डवेयर वारंटी के साथ शिप होता है; अनुरोध पर विस्तारित समर्थन पैकेज उपलब्ध हैं।
मुख्य अंतर एयरफ्लो दिशा है: NS2F पावर-टू-कनेक्टर (P2C) फॉरवर्ड एयरफ्लो (पावर साइड से कोल्ड एयर इनटेक, कनेक्टर साइड के माध्यम से एग्जॉस्ट) का उपयोग करता है, जबकि NS2R कनेक्टर-टू-पावर (C2P) रिवर्स एयरफ्लो का उपयोग करता है। अपने डेटा सेंटर के हॉट/कोल्ड आइल लेआउट के आधार पर चुनें।
हाँ, QM9700 उपयुक्त एडेप्टर केबल या HDR (200G), EDR (100G), और FDR (56G) गति के लिए ब्रेकआउट विकल्पों का उपयोग करके बैकवर्ड कम्पैटिबिलिटी का समर्थन करता है। कृपया संगतता मैट्रिक्स से परामर्श करें या मान्य केबल SKUs के लिए स्टारसर्ज से संपर्क करें।
नहीं, QM9700-NS2F में एक एकीकृत ऑन-बोर्ड सबनेट मैनेजर है जो 2000 नोड्स तक प्रबंधित करने में सक्षम है, जो छोटे से मध्यम परिनियोजन को सरल बनाता है। बड़े फैब्रिक्स के लिए, बाहरी SM या UFM का उपयोग किया जा सकता है।
हाँ, इन्फिनिबैंड फैब्रिक सर्वर विक्रेता से स्वतंत्र है। समर्थित इन्फिनिबैंड HCA (जैसे, ConnectX श्रृंखला) वाला कोई भी सर्वर निर्बाध रूप से कनेक्ट हो सकता है।
विशिष्ट बिजली पोर्ट कॉन्फ़िगरेशन और केबलिंग के साथ भिन्न होती है। PSUs 1+1 रिडंडेंट 200-240Vac, गोल्ड+ रेटेड हैं। अपने परिनियोजन के आधार पर विस्तृत बिजली योजना के लिए हमसे संपर्क करें।
- सुनिश्चित करें कि एयरफ्लो दिशा (NS2F के लिए P2C फॉरवर्ड) आपकी रैक वेंटिलेशन रणनीति से मेल खाती है — यह मॉडल पावर साइड से इनटेक करता है और OSFP कनेक्टर साइड से बाहर निकलता है।
- 400G प्रदर्शन के लिए केवल स्वीकृत NVIDIA OSFP मॉड्यूल या योग्य निष्क्रिय/सक्रिय तांबा/फाइबर केबल का उपयोग करें।
- स्थापना ESD सावधानियों का पालन करनी चाहिए और योग्य नेटवर्क कर्मियों द्वारा की जानी चाहिए।
- फर्मवेयर अपडेट व्यवधान से बचने के लिए MLNX-OS दिशानिर्देशों का उपयोग करके निष्पादित किए जाने चाहिए; तदनुसार रखरखाव विंडो शेड्यूल करें।
- पुष्टि करें कि इनपुट पावर 200–240V AC रेंज के भीतर है जिसमें उच्च उपलब्धता बनाए रखने के लिए रिडंडेंट फीड हैं।
2008 में स्थापित, स्टारसर्ज नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। हम दुनिया भर में सरकारी, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम क्षेत्रों की सेवा करते हैं। एक अनुभवी बिक्री और तकनीकी टीम के साथ, हम स्विच, NICs, वायरलेस कंट्रोलर, केबल और IoT समाधान सहित विश्वसनीय नेटवर्किंग उपकरण प्रदान करते हैं। हमारा ग्राहक-प्रथम दृष्टिकोण स्केलेबल, कुशल और भविष्य के लिए तैयार इंफ्रास्ट्रक्चर सुनिश्चित करता है। बहुभाषी समर्थन और वैश्विक डिलीवरी क्षमताएं स्टारसर्ज को NVIDIA और डेटा सेंटर समाधानों के लिए आपका विश्वसनीय भागीदार बनाती हैं।
- ☑ एयरफ्लो दिशा (P2C फॉरवर्ड) की पुष्टि करें जो आपके डेटा सेंटर कोल्ड-आइल इनटेक डिज़ाइन से मेल खाती है
- ☑ पावर इनपुट सत्यापित करें: रिडंडेंट फीड और उचित सर्किट क्षमता के साथ 200–240V AC
- ☑ उपयुक्त OSFP केबल/ट्रांससीवर चुनें: दूरी की आवश्यकताओं के आधार पर सक्रिय/निष्क्रिय तांबा या फाइबर
- ☑ नेटवर्क टोपोलॉजी (फैट ट्री, ड्रैगनफ्लाई+, आदि) और स्केलिंग नोड्स की योजना बनाएं
- ☑ सुनिश्चित करें कि होस्ट एडेप्टर NDR-सक्षम (400G के लिए ConnectX-7 या नया) या निम्न गति के साथ संगत हैं
- ☑ प्रबंधन IP आवंटित करें और MLNX-OS कॉन्फ़िगरेशन की समीक्षा करें (मुख्य स्विचिंग के लिए कोई अतिरिक्त लाइसेंसिंग नहीं)
- ☑ रैक स्पेस तैयार करें: 1U ऊंचाई, केबल प्रबंधन और पावर केबलिंग सहित 660 मिमी तक की गहराई
