मेलानॉक्स MCP1600-E003E26 100Gb/s QSFP28 पैसिव DAC केबल – 3m, 26AWG, EDR इन्फिनीबैंड
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCP1600-E003E26 |
| दस्तावेज़: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स एओसी केबल | केबल लंबाई: | 3 मीटर |
| नाम: | मेलानॉक्स DAC केबल MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG इनफिनिबैंड नेटवर्क | कीवर्ड: | मेलानॉक्स डीएसी केबल |
| प्रमुखता देना: | Mellanox QSFP28 डीएसी केबल 3 मीटर,100Gb/s इन्फिनीबैंड पैसिव केबल,26AWG EDR नेटवर्क केबल |
||
उत्पाद विवरण

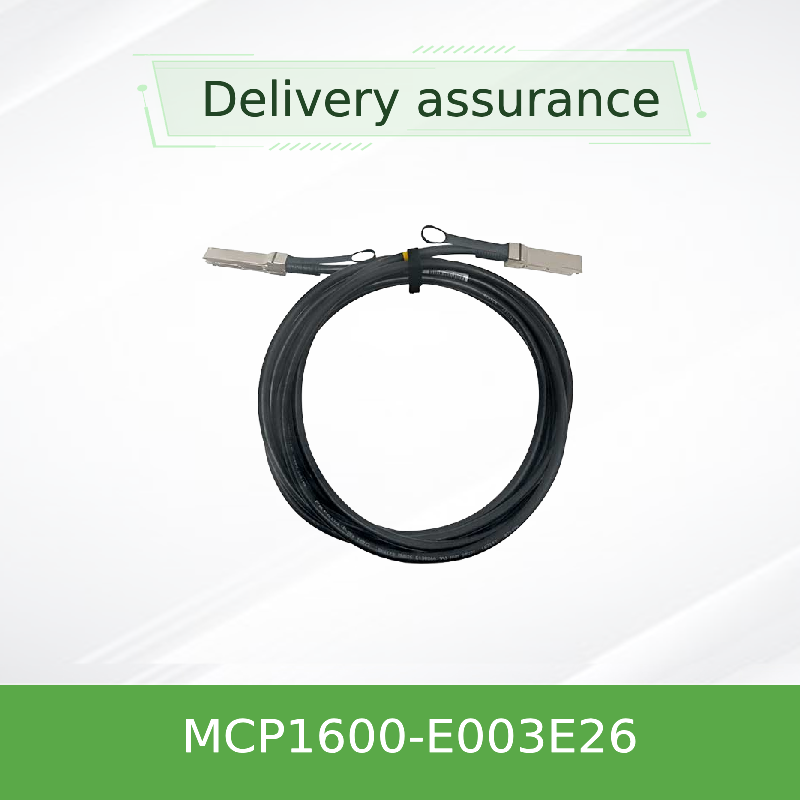

मेलानॉक्स MCP1600-E003E26 100Gb/s QSFP28 पैसिव DAC केबल
3m पैसिव कॉपर केबल • 26 AWG • EDR InfiniBand • 100Gbps
100Gb/s EDR InfiniBand और ईथरनेट अनुप्रयोगों के लिए विश्वसनीय, लागत प्रभावी शॉर्ट-रीच इंटरकनेक्ट। हॉट-प्लग करने योग्य QSFP28 फॉर्म फैक्टर, कम पावर (<0.1W), और डेटा सेंटर और उच्च-प्रदर्शन कंप्यूटिंग वातावरण के लिए मजबूत सिग्नल अखंडता।उत्पाद अवलोकन
मेलानॉक्स MCP1600-E003E26 एक 100Gb/s QSFP28 पैसिव डायरेक्ट अटैच कॉपर (DAC) केबल है जिसे उच्च-घनत्व, कम-विलंबता इंटरकनेक्ट के लिए डिज़ाइन किया गया है। इसमें प्रति लेन 25Gb/s पर चलने वाले चार हाई-स्पीड कॉपर पेयर हैं, जो कुल 100Gb/s बैंडविड्थ प्रदान करते हैं। यह 3-मीटर केबल 26 AWG गेज का उपयोग करती है और उद्योग-मानक QSFP28 कनेक्टर के साथ समाप्त होती है। यह SFF-8665 और SFF-8636 के साथ पूरी तरह से अनुपालन करती है, जो मेलानॉक्स स्विच, एडेप्टर और अन्य QSFP28-सक्षम सिस्टम के साथ निर्बाध इंटरऑपरेबिलिटी सुनिश्चित करती है। LSZH (लो स्मोक जीरो हैलोजन) जैकेट और RoHS अनुपालन इसे एंटरप्राइज और ग्रीन डेटा सेंटर डिप्लॉयमेंट के लिए उपयुक्त बनाते हैं।
मुख्य विशेषताएं
100Gb/s कुल डेटा दर (4 × 25Gb/s)
- QSFP28 फॉर्म फैक्टर, SFF-8665 अनुपालन
- पैसिव कॉपर - सिग्नल कंडीशनिंग के लिए शून्य बिजली की खपत
- 3.3V सिंगल सप्लाई वोल्टेज (Vcc 3.135-3.465V)
- ऑपरेटिंग केस तापमान 0°C से 70°C
- बिट एरर रेट (BER) < 1E-15 मेलानॉक्स सिस्टम के साथ
- हॉट-प्लग करने योग्य, SFF-8636 के माध्यम से I²C प्रबंधनLSZH जैकेट, RoHS अनुपालन, लीड-फ्री और हैलोजन-फ्री PCB
- आउट-ऑफ-बॉक्स विश्वसनीयता के लिए कठोर उत्पादन परीक्षण
- 1-वर्ष की सीमित हार्डवेयर वारंटी
- प्रौद्योगिकी और सिग्नल अखंडता
- मेलानॉक्स पैसिव कॉपर केबल सिग्नल प्रतिबिंब और क्रॉसस्टॉक को कम करने के लिए अनुकूलित प्रतिबाधा नियंत्रण (100Ω नाममात्र) के साथ सटीक ट्विन-एक्स कॉपर निर्माण का उपयोग करते हैं। प्रत्येक लेन स्वतंत्र रूप से परिरक्षित होती है, और समग्र केबल को आग लगने की स्थिति में धुआं और जहरीले उत्सर्जन को कम करने के लिए LSZH सामग्री के साथ जैकेट किया जाता है। MCP1600 श्रृंखला को प्रसार विलंब (4.5 ns/m विशिष्ट) के लिए चित्रित किया गया है और 0-70°C ऑपरेटिंग रेंज में उत्कृष्ट रिटर्न लॉस और इंसर्शन लॉस प्रदर्शन बनाए रखता है। एकीकृत EEPROM केबल विशेषताओं और उत्पाद जानकारी को संग्रहीत करता है, जिससे होस्ट सिस्टम को इष्टतम लिंक प्रदर्शन के लिए पैरामीटर स्वचालित रूप से कॉन्फ़िगर करने में सक्षम बनाता है।
विशिष्ट डिप्लॉयमेंट
उच्च-प्रदर्शन कंप्यूटिंग (HPC):
InfiniBand EDR स्विच को कंप्यूट नोड्स, स्टोरेज सिस्टम और GPU क्लस्टर से कनेक्ट करें।
- डेटा सेंटर लीफ-स्पाइन: 100G ईथरनेट फैब्रिक में टॉप-ऑफ-रैक (ToR) से स्पाइन स्विच इंटरकनेक्ट तक छोटी पहुंच।
- एंटरप्राइज कोर नेटवर्किंग: एंटरप्राइज डेटा सेंटर के भीतर या आसन्न रैक के बीच विश्वसनीय बैकबोन लिंक।
- परीक्षण और विकास प्रयोगशालाएं: प्रोटोटाइपिंग और प्रदर्शन सत्यापन के लिए लागत प्रभावी, कम-शक्ति लिंक।
- संगतताMCP1600-E003E26 किसी भी QSFP28/100G पोर्ट के साथ संगत है जो SFF-8665 और SFF-8636 मानकों का पालन करता है। इसे मेलानॉक्स स्पेक्ट्रम™ और क्वांटम™ स्विच, कनेक्टएक्स® एडेप्टर और ब्लूफील्ड® DPUs के साथ मान्य किया गया है। यह QSFP28 केज से लैस थर्ड-पार्टी स्विच और सर्वर के साथ भी काम करता है, बशर्ते होस्ट पैसिव कॉपर DACs का समर्थन करता हो। इष्टतम BER प्रदर्शन के लिए, मेलानॉक्स मेलानॉक्स एंड-टू-एंड सिस्टम के भीतर इस केबल का उपयोग करने की सलाह देता है।
विनिर्देश
पैरामीटर
न्यूनतम
| विशिष्ट | अधिकतम | इकाई | आपूर्ति वोल्टेज (Vcc) | 3.135 |
|---|---|---|---|---|
| 3.3 | 3.465 | V | डेटा इनपुट वोल्टेज | -- |
| -- | 3.6 | केबल गेज: | बिजली की खपत | -- |
| -- | 3.6 | केबल गेज: | बिजली की खपत | -- |
| -- | केबल गेज: | केबल गेज: | ऑपरेटिंग केस तापमान | 0 |
| -- | 70 | केबल गेज: | भंडारण तापमान | 5 |
| -- | 85 | केबल गेज: | विशेषता प्रतिबाधा | 5 |
| -- | 85 | केबल गेज: | विशेषता प्रतिबाधा | 90 |
| 100 | 110 | Ω | प्रसार विलंब (सूचनात्मक) | -- |
| 4.5 | केबल गेज: | ns/m | केबल गेज: | 26 AWG |
केबल की लंबाई: 3 m (±50 mm)
बाहरी व्यास: 9.4 ± 0.4 mm
न्यूनतम मोड़ त्रिज्या (एकल): 47 mm
न्यूनतम मोड़ त्रिज्या (दोहराव/असेंबली): 94 mm
नोट: सभी विनिर्देश मेलानॉक्स डेटाशीट MCP1600-E0xxEyy पर आधारित हैं। ऑर्डर करने से पहले कृपया पुष्टि करें।चयन गाइड (MCP1600 श्रृंखला)
भाग संख्या
लंबाई
| AWG | जैकेट | विवरण | MCP1600-E00AE30 | 0.5m |
|---|---|---|---|---|
| 30 | LSZH | काला, EDR, 100Gb/s QSFP28 | * सभी केबल RoHS अनुपालन, LF/HF PCB और LSZH जैकेट के साथ हैं। | लाभ |
| 30 | LSZH | काला, EDR, 100Gb/s QSFP28 | * सभी केबल RoHS अनुपालन, LF/HF PCB और LSZH जैकेट के साथ हैं। | लाभ |
| 30 | LSZH | काला, EDR, 100Gb/s QSFP28 | * सभी केबल RoHS अनुपालन, LF/HF PCB और LSZH जैकेट के साथ हैं। | लाभ |
| 30 | LSZH | काला, EDR, 100Gb/s QSFP28 | * सभी केबल RoHS अनुपालन, LF/HF PCB और LSZH जैकेट के साथ हैं। | लाभ |
| 26 | LSZH | काला, EDR, 100Gb/s QSFP28 | * सभी केबल RoHS अनुपालन, LF/HF PCB और LSZH जैकेट के साथ हैं। | लाभ |
| 26 | LSZH | काला, EDR, 100Gb/s QSFP28 | * सभी केबल RoHS अनुपालन, LF/HF PCB और LSZH जैकेट के साथ हैं। | 4.0m |
| 26 | LSZH | काला, EDR, 100Gb/s QSFP28 | * सभी केबल RoHS अनुपालन, LF/HF PCB और LSZH जैकेट के साथ हैं। | लाभ |
| 26 | LSZH | काला, EDR, 100Gb/s QSFP28 | * सभी केबल RoHS अनुपालन, LF/HF PCB और LSZH जैकेट के साथ हैं। | लाभ |
लागत प्रभावी:
पैसिव डिज़ाइन ऑप्टिकल ट्रांससीवर को समाप्त करता है, जिससे कुल इंटरकनेक्ट लागत कम हो जाती है।
- अल्ट्रा-लो पावर: प्रति लिंक < 0.1W, पावर-संवेदनशील डेटा सेंटर के लिए आदर्श।
- शून्य विलंबता दंड: डायरेक्ट कॉपर पाथ रीटाइमिंग या सिग्नल रूपांतरण देरी से बचता है।
- विश्वसनीय सिग्नल अखंडता: परिरक्षित जोड़े और सटीक प्रतिबाधा नियंत्रण BER < 1E-15 सुनिश्चित करते हैं।
- आसान डिप्लॉयमेंट: हॉट-प्लग करने योग्य, प्री-टेस्टेड, और होस्ट सिस्टम द्वारा स्वचालित रूप से पहचाना जाता है।पर्यावरणीय जिम्मेदारी:
- LSZH, RoHS, और हैलोजन-फ्री सामग्री ग्रीन आईटी पहलों का समर्थन करती है।सेवा और सहायता
- हांगकांग स्टारसर्ज ग्रुप मेलानॉक्स DAC केबल के लिए व्यापक प्री-सेल्स और आफ्टर-सेल्स सहायता प्रदान करता है। सेवाओं में शामिल हैं:तकनीकी परामर्श:
संगतता सत्यापन, केबल लंबाई/व्यास आकार, और डिप्लॉयमेंट सलाह।
वैश्विक लॉजिस्टिक्स:
- सुरक्षित पैकेजिंग के साथ 60 से अधिक देशों में तेज, ट्रैक की गई डिलीवरी।वारंटी:
- पुर्जों की मरम्मत या प्रतिस्थापन को कवर करने वाली 1-वर्ष की सीमित हार्डवेयर वारंटी।RMA सहायता:
- मेलानॉक्स कनेक्टएक्स®-5 / -6 एडेप्टरअक्सर पूछे जाने वाले प्रश्न (FAQ)
- Q: MCP1600-E003E26 की अधिकतम डेटा दर क्या है?A: 100Gb/s (4 लेन × 25Gb/s) - EDR InfiniBand और 100G ईथरनेट के लिए उपयुक्त।
Q: क्या यह केबल गैर-मेलानॉक्स स्विच के साथ संगत है?
A: हाँ, SFF-8665 और SFF-8636 का अनुपालन करने वाला कोई भी QSFP28 पोर्ट इस पैसिव DAC का उपयोग कर सकता है। हालांकि, गारंटीकृत BER प्रदर्शन के लिए, मेलानॉक्स मेलानॉक्स एंड-टू-एंड सिस्टम की सलाह देता है।
Q: ऑपरेटिंग तापमान रेंज क्या है?
A: 0°C से 70°C केस तापमान; भंडारण -40°C से 85°C तक।
Q: क्या इस केबल को बाहरी पावर की आवश्यकता है?
A: नहीं, यह पैसिव है और EEPROM (< 0.1W) के लिए केवल Vcc खींचता है।
Q: न्यूनतम मोड़ त्रिज्या क्या है?
A: एकल मोड़: 47mm; दोहराव/असेंबली मोड़: 94mm (10 × बाहरी व्यास)।
सावधानियांकेबल को निर्दिष्ट न्यूनतम मोड़ त्रिज्या से परे न मोड़ें, खासकर कनेक्टर के पास (असेंबली मोड़)।
स्थापना के दौरान केबल को खींचने या तनाव देने से बचें; उचित केबल प्रबंधन का उपयोग करें।
सुनिश्चित करें कि होस्ट पोर्ट QSFP28 संगत है और पैसिव कॉपर DACs का समर्थन करता है।
-40°C से 85°C के भीतर एक शुष्क, तापमान-नियंत्रित वातावरण में स्टोर करें।
- सम्मिलित करने से पहले कनेक्टरों को गंदगी या क्षति के लिए निरीक्षण करें; यदि आवश्यक हो तो स्वीकृत सफाई उपकरणों का उपयोग करें।
- हांगकांग स्टारसर्ज ग्रुप के बारे में
- हांगकांग स्टारसर्ज ग्रुप कंपनी लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, कंपनी दुनिया भर के ग्राहकों को नेटवर्क स्विच, NICs, वायरलेस एक्सेस पॉइंट, कंट्रोलर, केबल और संबंधित नेटवर्किंग उपकरण सहित उत्पादों के साथ सेवा प्रदान करती है। एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, स्टारसर्ज सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है। कंपनी IoT समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण भी प्रदान करती है। ग्राहक-प्रथम दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी सेवा और अनुरूप समाधानों पर ध्यान केंद्रित करता है जो ग्राहकों को कुशल, स्केलेबल और भरोसेमंद नेटवर्क अवसंरचना बनाने में मदद करते हैं।
- मुख्य तथ्य
- उत्पाद:
मेलानॉक्स MCP1600-E003E26
प्रकार:
पैसिव DAC, QSFP28
- डेटा दर: 100 Gb/s (4×25G)
- लंबाई: 3 m (26 AWG)
- अनुपालन: SFF-8665, SFF-8636
- जैकेट: LSZH, RoHS
- वारंटी: 1-वर्ष सीमित
- संगतता मैट्रिक्समेलानॉक्स क्वांटम™ / स्पेक्ट्रम™ स्विच
- मेलानॉक्स कनेक्टएक्स®-5 / -6 एडेप्टरब्लूफील्ड® DPU प्लेटफॉर्म
थर्ड-पार्टी QSFP28 पोर्ट (SFF-8665)
- InfiniBand EDR / 100G ईथरनेट
- खरीदार चेकलिस्ट
- ✓ आवश्यक लंबाई (3m, 26AWG) की पुष्टि करें
- ✓ होस्ट पोर्ट पैसिव कॉपर DAC का समर्थन करता है सत्यापित करें
- ✓ ऑपरेटिंग तापमान रेंज (0-70°C) जांचें
✓ सुनिश्चित करें कि LSZH जैकेट आपके वातावरण के लिए उपयुक्त है
- ✓ RMA नीति और स्टॉक उपलब्धता का अनुरोध करें
