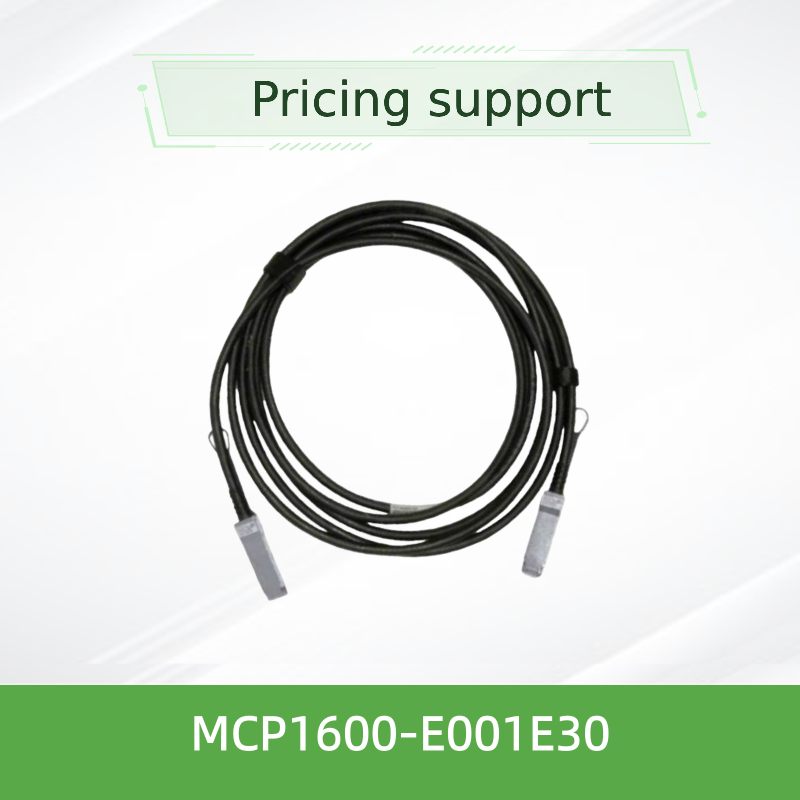

Mellanox MCP1600-E001E30 100Gb/s QSFP28 पैसिव डीएसी केबल 1m, 30AWG, EDR InfiniBand

उत्पाद विवरण:

ब्रांड नाम: Mellanox
मॉडल संख्या: एमसीपी1600-ई001ई30
दस्तावेज़: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiate
पैकेजिंग विवरण: बाहरी डिब्बा
प्रसव के समय: इन्वेंट्री के आधार पर
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: परियोजना/बैच द्वारा आपूर्ति
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी
उपलब्धता: भंडार गारंटी: 1 वर्ष
स्थिति: नया और मौलिक तकनीकी: अनिद्रा
प्रकार: मेलानॉक्स एओसी केबल केबल लंबाई: 3 मीटर
नाम: मेलानॉक्स DAC केबल MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG इनफिनिबैंड नेटवर्क कीवर्ड: मेलानॉक्स डीएसी केबल
प्रमुखता देना:

Mellanox QSFP28 DAC केबल 100Gb/s

,

1 मीटर निष्क्रिय डीएसी केबल ईडीआर इन्फिनीबैंड

,

गारंटी के साथ 30AWG एनवीडिया केबल

उत्पाद विवरण

उत्पाद का अवलोकन
Mellanox MCP1600-E001E30 एक 100Gb/s QSFP28 निष्क्रिय प्रत्यक्ष संलग्न तांबा (DAC) केबल है जिसे उच्च घनत्व, कम विलंबता वाले इंटरकनेक्ट के लिए डिज़ाइन किया गया है।इसमें चार उच्च गति वाले तांबे के जोड़े हैं जो प्रति लेन 25Gb/s पर काम करते हैंयह 1-मीटर केबल 30 AWG गेज का उपयोग करता है और उद्योग मानक QSFP28 कनेक्टरों के साथ समाप्त होता है।
SFF-8665 और SFF-8636 मानकों के साथ पूरी तरह से संगत, Mellanox स्विच, एडेप्टर और अन्य QSFP28 सक्षम प्रणालियों के साथ निर्बाध अंतरक्रियाशीलता सुनिश्चित करना।एलएसजेडएच (लो स्मोक जीरो हलोजन) जैकेट और रोएचएस अनुपालन इसे उद्यम और ग्रीन डेटा सेंटर तैनाती के लिए उपयुक्त बनाता है.
प्रमुख विशेषताएं
  • 100Gb/s कुल डाटा दर (4 × 25Gb/s)
  • QSFP28 फॉर्म फैक्टर, SFF-8665 के अनुरूप
  • निष्क्रिय तांबा ∙ सिग्नल कंडीशनिंग के लिए शून्य बिजली की खपत
  • 3.3V सिंगल सप्लाई वोल्टेज (Vcc 3.135~3.465V)
  • ऑपरेटिंग केस का तापमान 0°C से 70°C
  • मेलनॉक्स प्रणालियों के साथ बिट त्रुटि दर (बीईआर) < 1ई-15
  • SFF-8636 के माध्यम से गर्म-प्लग करने योग्य, I2C प्रबंधन
  • LSZH जैकेट, RoHS अनुरूप, सीसा मुक्त और हेलोजन मुक्त पीसीबी
  • बॉक्स से बाहर की विश्वसनीयता के लिए कठोर उत्पादन परीक्षण
  • 1 वर्ष की सीमित हार्डवेयर वारंटी
प्रौद्योगिकी और सिग्नल अखंडता
मेलनॉक्स निष्क्रिय तांबे केबलों में संकेत प्रतिबिंब और क्रॉसस्टॉक को कम करने के लिए अनुकूलित प्रतिबाधा नियंत्रण (100Ω नाममात्र) के साथ सटीक जुड़वां-अक्ष तांबे के निर्माण का उपयोग किया जाता है।प्रत्येक लेन स्वतंत्र रूप से परिरक्षित है, और आग लगने के मामले में धुएं और विषाक्त उत्सर्जन को कम करने के लिए समग्र केबल को एलएसजेडएच सामग्री के साथ जैकेट किया गया है।
MCP1600 श्रृंखला प्रसार देरी (आमतौर पर 4.5 एनएस/एम) के लिए विशेषता है और 0 ̊70 °C ऑपरेटिंग रेंज में उत्कृष्ट वापसी हानि और सम्मिलन हानि प्रदर्शन को बनाए रखता है।एकीकृत ईईपीआरओएम केबल विशेषताओं और उत्पाद जानकारी को संग्रहीत करता है, जो होस्ट सिस्टम को इष्टतम लिंक प्रदर्शन के लिए पैरामीटर को स्वचालित रूप से कॉन्फ़िगर करने में सक्षम बनाता है।
विशिष्ट तैनाती
  • उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी):InfiniBand EDR स्विच को कंप्यूटिंग नोड्स, स्टोरेज सिस्टम और GPU क्लस्टर से कनेक्ट करें
  • डेटा सेंटर लीफ-स्पाइन:100G ईथरनेट कपड़े में स्पाइन स्विच इंटरकनेक्ट्स के लिए शॉर्ट रेंज टॉप-ऑफ-रैक (ToR)
  • एंटरप्राइज़ कोर नेटवर्किंगःएंटरप्राइज़ डेटा सेंटरों में आसन्न रैक के भीतर या बीच विश्वसनीय बैकबोन लिंक
  • परीक्षण एवं विकास प्रयोगशालाएं:प्रोटोटाइप और प्रदर्शन सत्यापन के लिए लागत प्रभावी, कम शक्ति वाले लिंक
संगतता
MCP1600-E001E30 किसी भी QSFP28/100G पोर्ट के साथ संगत है जो SFF-8665 और SFF-8636 मानकों का पालन करता है। यह Mellanox SpectrumTM और QuantumTM स्विच, ConnectX® एडेप्टर,और ब्लूफील्ड® डीपीयूयह QSFP28 पिंजरों से लैस तृतीय-पक्ष स्विच और सर्वर के साथ भी काम करता है, बशर्ते होस्ट निष्क्रिय तांबा डीएसी का समर्थन करे।
विनिर्देश
पैरामीटर मिन विशिष्ट अधिकतम इकाई
आपूर्ति वोल्टेज (वीसीसी) 3.135 3.3 3.465 वी
डेटा इनपुट वोल्टेज -0.3 🙏 3.6 वी
नियंत्रण इनपुट वोल्टेज -0.3 🙏 3.6 वी
बिजली की खपत 🙏 🙏 0.1 W
ऑपरेटिंग केस तापमान 0 🙏 70 °C
भंडारण तापमान -40 🙏 85 °C
परिचालन सापेक्ष आर्द्रता 5 🙏 85 %
विशेषता प्रतिबाधा 90 100 110 ओ
प्रसार में देरी (सूचनात्मक) 🙏 4.5 🙏 ns/m
केबल का आयाम:30 AWG
केबल की लंबाई:1 मीटर (±25 मिमी)
बाहरी व्यासः7.1 ± 0.35 मिमी
न्यूनतम मोड़ त्रिज्या (एकल):35.5 मिमी
न्यूनतम घुमावदार त्रिज्या (दोहराने योग्य/संयोजन):71 मिमी
नोटः सभी विनिर्देश Mellanox डेटाशीट MCP1600-E0xxEyy पर आधारित हैं। कृपया आदेश देने से पहले पुष्टि करें।
चयन मार्गदर्शिका (MCP1600 श्रृंखला)
भाग संख्या लम्बाई AWG जैकेट विवरण
MCP1600-E00AE30 0.5 मीटर 30 LSZH काला, EDR, 100Gb/s QSFP28
MCP1600-E001E30 1.0m 30 LSZH काला, EDR, 100Gb/s QSFP28 (यह मॉडल)
MCP1600-E01AE30 1.5 मीटर 30 LSZH काला, EDR, 100Gb/s QSFP28
MCP1600-E002E30 2.0m 30 LSZH काला, EDR, 100Gb/s QSFP28
MCP1600-E02AE26 2.5 मीटर 26 LSZH काला, EDR, 100Gb/s QSFP28
MCP1600-E003E26 3.0m 26 LSZH काला, EDR, 100Gb/s QSFP28
MCP1600-E004E26 4.0m 26 LSZH काला, EDR, 100Gb/s QSFP28
MCP1600-E005E26 5.0m 26 LSZH काला, EDR, 100Gb/s QSFP28
* सभी केबल RoHS अनुरूप हैं, LF/HF PCB और LSZH जैकेट के साथ।
लाभ
  • लागत प्रभावी:निष्क्रिय डिजाइन ऑप्टिकल ट्रांससीवरों को समाप्त करता है, कुल इंटरकनेक्ट लागत को कम करता है
  • अल्ट्रा-लो पावरः< 0.1W प्रति लिंक, ऊर्जा संवेदनशील डेटा केंद्रों के लिए आदर्श
  • शून्य विलंबता दंडःप्रत्यक्ष तांबे का पथ पुनः समय या संकेत रूपांतरण देरी से बचाता है
  • विश्वसनीय संकेत अखंडताःपरिरक्षित जोड़े और सटीक प्रतिबाधा नियंत्रण BER < 1E-15 सुनिश्चित करते हैं
  • आसान तैनाती:गर्म-प्लग करने योग्य, पूर्व-परीक्षण, और मेजबान प्रणालियों द्वारा स्वचालित रूप से पहचाना जाता है
  • पर्यावरणीय उत्तरदायित्वएलएसजेएच, आरओएचएस और हेलोजन मुक्त सामग्री हरित आईटी पहल का समर्थन करती हैं
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न: MCP1600-E001E30 की अधिकतम डेटा दर क्या है?
A: 100Gb/s (4 लेन × 25Gb/s) ′′ EDR InfiniBand और 100G ईथरनेट के लिए उपयुक्त।
प्रश्न: क्या यह केबल गैर-मेलनॉक्स स्विच के साथ संगत है?
एः हां, कोई भी QSFP28 पोर्ट जो SFF-8665 और SFF-8636 के अनुरूप है, इस निष्क्रिय DAC का उपयोग कर सकता है। हालांकि, गारंटीकृत BER प्रदर्शन के लिए, Mellanox Mellanox एंड-टू-एंड सिस्टम की सिफारिश करता है।
प्रश्न: परिचालन तापमान सीमा क्या है?
A: 0°C से 70°C तक का तापमान; -40°C से 85°C तक भंडारण।
प्रश्न: क्या इस केबल को बाहरी शक्ति की आवश्यकता है?
A: नहीं, यह निष्क्रिय है और EEPROM (< 0.1W) के लिए केवल Vcc खींचता है।
प्रश्न: न्यूनतम मोड़ त्रिज्या क्या है?
A: एकल झुकनाः 35.5 मिमी; दोहराव/संयोजन झुकनाः 71 मिमी (10 × बाहरी व्यास) ।
सावधानियां
  • निर्दिष्ट न्यूनतम मोड़ त्रिज्या से परे केबल झुकने नहीं है, विशेष रूप से कनेक्टर के पास (विधानसभा मोड़)
  • स्थापना के दौरान केबल को खींचने या तनाव देने से बचें; केबल के उचित प्रबंधन का उपयोग करें
  • सुनिश्चित करें कि मेजबान पोर्ट QSFP28 संगत है और निष्क्रिय तांबा डीएसी का समर्थन करता है
  • -40°C से 85°C के भीतर सूखे, तापमान नियंत्रित वातावरण में रखें
  • सम्मिलित करने से पहले कनेक्टरों को गंदगी या क्षति के लिए जांचें; यदि आवश्यक हो तो स्वीकृत सफाई उपकरण का उपयोग करें
हांगकांग स्टारसर्ज समूह के बारे में
Hong Kong Starsurge Group Co., Limited office and team
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित,कंपनी नेटवर्क स्विच सहित उत्पादों के साथ दुनिया भर में ग्राहकों की सेवा करती है, एनआईसी, वायरलेस एक्सेस पॉइंट्स, कंट्रोलर, केबल और संबंधित नेटवर्क उपकरण।
एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, स्टारसर्ज सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है।कंपनी IoT समाधान भी प्रदान करती है, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण।
प्रमुख तथ्य
उत्पाद:Mellanox MCP1600-E001E30
प्रकारःनिष्क्रिय डीएसी, क्यूएसएफपी28
डेटा दरः100 जीबी/सेकंड (4×25 जी)
लम्बाईः1 मीटर (30 AWG)
अनुपालन:SFF-8665, SFF-8636
जैकेट:LSZH, RoHS
वारंटीः1 वर्ष के लिए सीमित
संगतता मैट्रिक्स
  • Mellanox क्वांटमTM / स्पेक्ट्रमTM स्विच
  • Mellanox ConnectX®-5 / -6 एडाप्टर
  • ब्लूफील्ड® डीपीयू प्लेटफार्म
  • तीसरे पक्ष के QSFP28 पोर्ट (SFF-8665)
  • इनफिनिबैंड ईडीआर / 100जी ईथरनेट
खरीदार चेकलिस्ट
  • ✓ आवश्यक लंबाई (1 मीटर, 30AWG) की पुष्टि करें
  • ✓ होस्ट पोर्ट निष्क्रिय तांबे डीएसी का समर्थन करता है सत्यापित करें
  • ✓ ऑपरेटिंग तापमान रेंज की जाँच करें (0°70°C)
  • ✓ सुनिश्चित करें कि LSZH जैकेट आपके वातावरण के लिए उपयुक्त है
  • ✓ आरएमए नीति और स्टॉक उपलब्धता का अनुरोध करें
संबंधित उत्पाद
MCP1600-E00AE30 (0.5m, 30AWG)
MCP1600-E01AE30 (1.5m, 30AWG)
MCP1600-E002E30 (2m, 30AWG)
MCP1600-E003E26 (3m, 26AWG)
