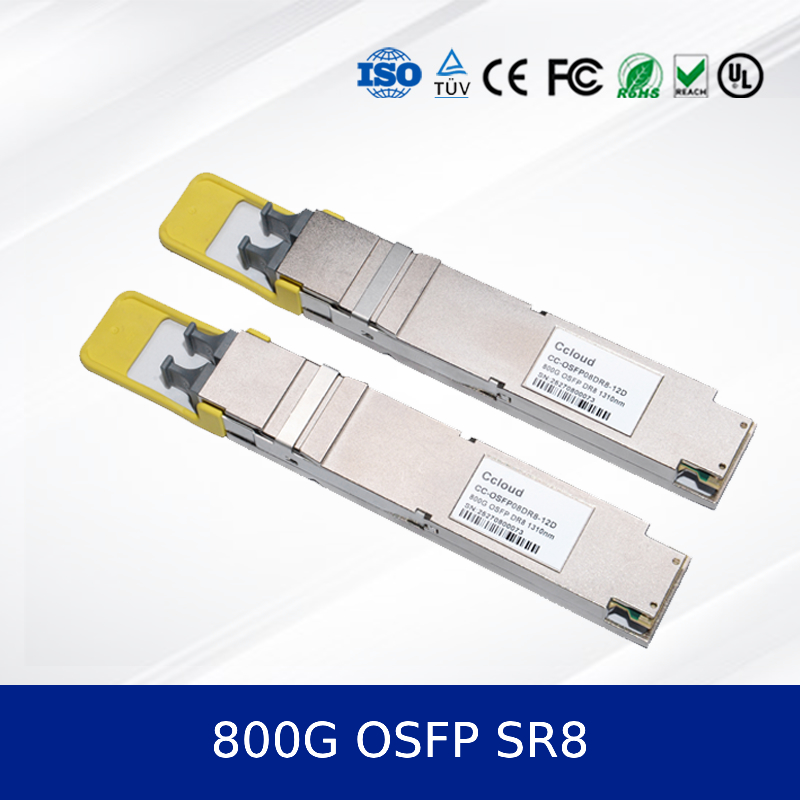

800G OSFP SR8 ऑप्टिकल ट्रांससीवर मॉड्यूल उच्च गति, कम शक्ति, एमएसए अनुरूप
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| मॉडल संख्या: | 800G OSFP SR8 |
| दस्तावेज़: | CC-OSFP08SR8-12D_800G OSFP ...27.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50pcs |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नाम: | ऑप्टिकल ट्रांसीवर मॉड्यूल | प्रतिरूप संख्या।: | CC-OSFP08SR8-12D |
|---|---|---|---|
| प्रदर्शन: | 800G OSFP SR8 | रफ़्तार: | 800 ग्राम |
| विनिर्देश: | 400*265*100 मिमी | हॉट-प्लगेबल: | हाँ |
| वोल्टेज आपूर्ति: | 3.3 वी | प्रचालन केस तापमान: | वाणिज्यिक 0-70 ° C; 10G औद्योगिक -40-85 ° C विकल्प प्रदान करता है। |
| प्रबंध / निदान: | हाई-स्पीड: सीएमआईएस रेव 5.0+ के साथ I, C; 10G: SFF-8472 DDM ICC के साथ। | अनुप्रयोग: | डेटा-सेंटर ईथरनेट, एचपीसी/इन्फिनिबैंड एनडीआर, क्लाउड/बैकबोन और मेट्रो, एक्सेस और एकत्रीकरण। |
| अनुपालन / पर्यावरण: | CE/FCC/UL/TUV/ROHS | स्थिति: | नया |
| प्रमुखता देना: | MSA अनुरूप ऑप्टिकल ट्रांससीवर मॉड्यूल,उच्च गति ऑप्टिकल ट्रांससीवर मॉड्यूल,OSFP SR8 ऑप्टिकल ट्रांससीवर मॉड्यूल |
||
उत्पाद विवरण
800G OSFP SR8 ऑप्टिकल ट्रांससीवर — हाई-स्पीड, कम पावर, MSA अनुरूप
1. उत्पाद अवलोकन
800G OSFP SR8 ऑप्टिकल ट्रांससीवर मॉड्यूलउच्च-बैंडविड्थ डेटा केंद्रों और उच्च-प्रदर्शन कंप्यूटिंग वातावरण के लिए डिज़ाइन किया गया है। यह OM4 पर 100 मीटर तक की दूरी के साथ मल्टीमोड फाइबर पर 800G ईथरनेट और इन्फिनिबैंड NDR अनुप्रयोगों का समर्थन करता है। उद्योग मानकों के अनुरूप, यह हॉट-प्लग करने योग्य मॉड्यूल कम बिजली की खपत और मजबूत प्रदर्शन प्रदान करता है।
2. मुख्य विशेषताएं
- दोहरे MPO-12 APC कनेक्टर्स के साथ हॉट-प्लग करने योग्य OSFP फॉर्म फैक्टर
- OSFP MSA, IEEE P802.3db/D3.0, और IEEE P802.3ck के अनुरूप
- उन्नत प्रबंधन के लिए CMIS Rev 5.0+ का समर्थन करता है
- अधिकतम बिजली की खपत: 17W (कम-पावर मोड में 1.5W)
- पहुंच: OM3 पर 70 मीटर, OM4 मल्टीमोड फाइबर पर 100 मीटर
- I2C इंटरफ़ेस के माध्यम से डिजिटल डायग्नोस्टिक्स
3. प्रौद्योगिकी और मानक
यह ऑप्टिकल मॉड्यूलPAM4 मॉड्यूलेशन का उपयोग करता है जिसमें प्रति-लेन सिग्नलिंग दर 53.125 GBd है। यह OSFP MSA टाइप2 विनिर्देश के अनुरूप है और निर्बाध एकीकरण और निगरानी के लिए कॉमन मैनेजमेंट इंटरफेस स्पेसिफिकेशन (CMIS) Rev 5.0 या बाद का समर्थन करता है।
4. कार्य सिद्धांत
ट्रांससीवर होस्ट सिस्टम से विद्युत संकेतों को VCSEL सरणियों का उपयोग करके ऑप्टिकल संकेतों में परिवर्तित करता है, जो आठ समानांतर फाइबर लेन पर संचारित होता है। प्राप्त करने वाले पक्ष पर, यह आने वाले ऑप्टिकल संकेतों को एकीकृत फोटोडायोड का उपयोग करके वापस विद्युत डेटा में परिवर्तित करता है, जो उच्च-गति, कम-विलंबता संचार सुनिश्चित करता है।
5. अनुप्रयोग
- इन्फिनिबैंड NDR इंटरकनेक्ट
- FEC के साथ 800G SR8 ईथरनेट नेटवर्क
- 8x100GbE ब्रेकआउट एप्लिकेशन
- डेटा सेंटर स्पाइन-लीफ आर्किटेक्चर
- उच्च-प्रदर्शन कंप्यूटिंग क्लस्टर
6. विनिर्देश
| पैरामीटर | न्यूनतम | विशिष्ट | अधिकतम | यूनिट |
|---|---|---|---|---|
| ऑपरेटिंग तापमान | 0 | — | 70 | °C |
| बिजली की आपूर्ति | 3.135 | 3.3 | 3.465 | V |
| बिजली की खपत | — | — | 17 | W |
| Tx आउटपुट पावर (प्रति लेन) | -4.6 | — | 4.0 | dBm |
| Rx संवेदनशीलता (प्रति लेन) | — | — | -4.6 | dBm |
7. लाभ
- प्रतिस्पर्धा की तुलना में कम बिजली की खपत ऑप्टिकल ट्रांससीवर मॉड्यूल
- दोहरे MPO-12 कनेक्टर आसान एकीकरण और उच्च पोर्ट घनत्व को सक्षम करते हैं
- वास्तविक समय की निगरानी और प्रबंधन के लिए उन्नत डिजिटल डायग्नोस्टिक्स
- प्रमुख स्विच और राउटर प्लेटफार्मों के साथ संगतता के लिए डिज़ाइन किया गया
8. सेवा और समर्थन
हम 3 साल की वारंटी, वैश्विक शिपिंग और 24/7 तकनीकी सहायता प्रदान करते हैं। हमारी टीम अनुरोध पर एकीकरण सहायता और कस्टम कॉन्फ़िगरेशन प्रदान करती है।
9. अक्सर पूछे जाने वाले प्रश्न
प्र: समर्थित अधिकतम दूरी क्या है?
ए: OM3 पर 70 मीटर तक और OM4 मल्टीमोड फाइबर पर 100 मीटर तक।
प्र: क्या यह मॉड्यूल 100G ब्रेकआउट मोड के साथ संगत है?
ए: हाँ, यह 8x100GbE ब्रेकआउट एप्लिकेशन का समर्थन करता है।
प्र: ऑपरेटिंग तापमान रेंज क्या है?
ए: 0°C से 70°C केस ऑपरेटिंग तापमान।
10. सावधानियां
- स्थापना के दौरान उचित ESD हैंडलिंग सुनिश्चित करें।
- MPO कनेक्टर्स के लिए केवल स्वीकृत सफाई उपकरणों का उपयोग करें।
- तैनाती से पहले होस्ट सिस्टम संगतता को सत्यापित करें।
- न्यूनतम झुकने के त्रिज्या से परे फाइबर को मोड़ने से बचें।
11. कंपनी का परिचय

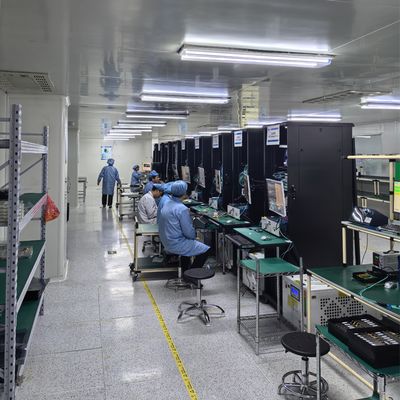

China Cloud Electro Optics Technology Co., Ltd. को नेटवर्किंग हार्डवेयर उद्योग में एक दशक से अधिक का अनुभव है। एक बड़े विनिर्माण सुविधा और एक मजबूत R&D टीम के साथ, हम हाई-स्पीड ऑप्टिकल मॉड्यूल, स्विच, नेटवर्क एडेप्टर और वायरलेस समाधान में विशेषज्ञता रखते हैं। हम मेलानॉक्स, रुकस, अरूबा और एक्सट्रीम सहित प्रमुख ब्रांडों का प्रतिनिधित्व करते हैं। हमारी व्यापक इन्वेंट्री और वैश्विक आपूर्ति श्रृंखला हमें प्रतिस्पर्धी कीमतों पर उच्च-गुणवत्ता वाले उत्पाद देने में सक्षम बनाती है, जो 24/7 ग्राहक और तकनीकी सहायता द्वारा समर्थित हैं।
