डेटा-सेंटर ईथरनेट के लिए हाई-स्पीड 400G OSFP SR4 ऑप्टिकल ट्रांससीवर मॉड्यूल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| मॉडल संख्या: | 400G QSFP112 SR4 |
| दस्तावेज़: | 400G OSFP SR4.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50pcs |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नाम: | ऑप्टिकल ट्रांसीवर मॉड्यूल | प्रतिरूप संख्या।: | CC-QSFP04DR4-12D |
|---|---|---|---|
| प्रदर्शन: | 400G QSFP112 SR4 | रफ़्तार: | 400 ग्राम |
| विनिर्देश: | 400*265*100 मिमी | हॉट-प्लगेबल: | हाँ |
| वोल्टेज आपूर्ति: | 3.3 वी | प्रचालन केस तापमान: | वाणिज्यिक 0-70 ° C; 10G औद्योगिक -40-85 ° C विकल्प प्रदान करता है। |
| प्रबंध / निदान: | हाई-स्पीड: सीएमआईएस रेव 5.0+ के साथ I, C; 10G: SFF-8472 DDM ICC के साथ। | अनुप्रयोग: | डेटा-सेंटर ईथरनेट, एचपीसी/इन्फिनिबैंड एनडीआर, क्लाउड/बैकबोन और मेट्रो, एक्सेस और एकत्रीकरण। |
| अनुपालन / पर्यावरण: | CE/FCC/UL/TUV/ROHS | स्थिति: | नया |
| प्रमुखता देना: | 400G OSFP SR4 ऑप्टिकल ट्रांससीवर,उच्च गति 400G ऑप्टिकल ट्रांससीवर मॉड्यूल |
||
उत्पाद विवरण

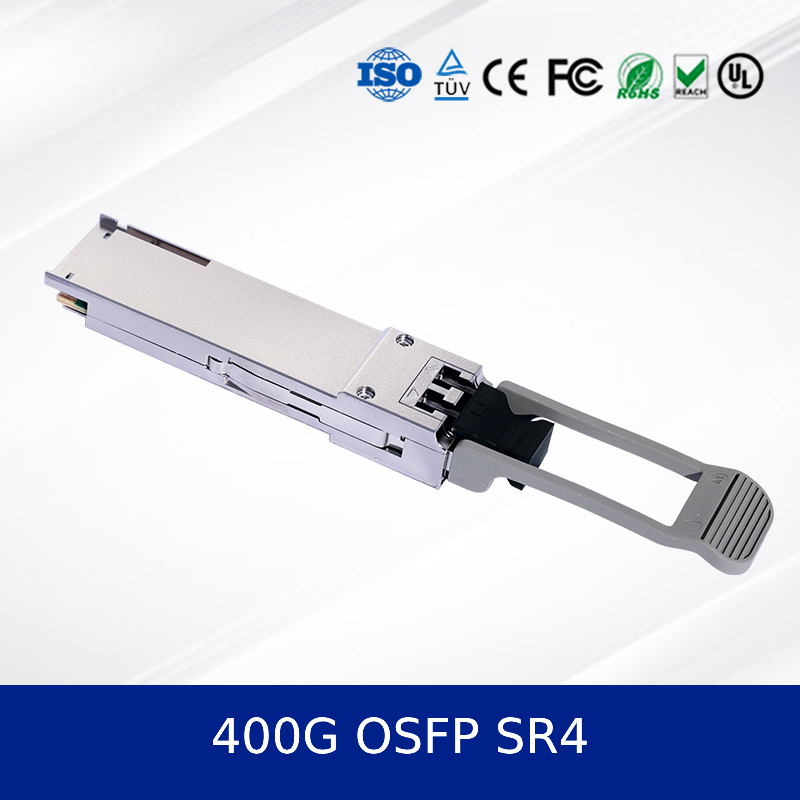

400G OSFP SR4 ऑप्टिकल ट्रांससीवर मॉड्यूल
यह ऑप्टिकल ट्रांससीवर मॉड्यूल CC-OSFP04SR4-12D एक उच्च-प्रदर्शन, हॉट-प्लग करने योग्य समाधान है जो अगली पीढ़ी के डेटा केंद्रों और हाई-स्पीड नेटवर्क के लिए डिज़ाइन किया गया है। यह OM4 फाइबर पर 100 मीटर तक की दूरी के साथ 400G ईथरनेट और इन्फिनिबैंड NDR अनुप्रयोगों का समर्थन करता है। विश्वसनीयता और दक्षता के लिए निर्मित, यह ऑप्टिकल मॉड्यूल उन्नत PAM4 तकनीक को एकीकृत करता है और OSFP MSA और CMIS 5.0 सहित उद्योग मानकों का अनुपालन करता है।
मुख्य विशेषताएँ
- हॉट-प्लग करने योग्य OSFP फॉर्म फैक्टर
- 4x100G PAM4 इलेक्ट्रिकल और ऑप्टिकल लेन
- कम बिजली की खपत: 8.5W (400G) / 6.5W (200G)
- OM4 मल्टीमोड फाइबर पर 100 मीटर तक का समर्थन करता है
- I2C इंटरफ़ेस के माध्यम से डिजिटल डायग्नोस्टिक्स
- RoHS अनुरूप
प्रौद्योगिकी
मॉड्यूल चार समानांतर ऑप्टिकल चैनलों में हाई-स्पीड डेटा ट्रांसमिशन के लिए PAM4 (पल्स एम्पलीट्यूड मॉड्यूलेशन 4-लेवल) तकनीक का उपयोग करता है। यह IEEE 802.3db/D3.0 और IEEE 802.3ck मानकों के अनुरूप है, जो मांग वाले वातावरण में अंतरसंचालनीयता और प्रदर्शन सुनिश्चित करता है।
कार्य करने का सिद्धांत
ट्रांससीवर VCSEL-आधारित ट्रांसमीटरों का उपयोग करके विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करता है। चार लेन में से प्रत्येक 53.125 GBaud पर संचालित होती है, जो मल्टीमोड फाइबर पर PAM4 मॉड्यूलेटेड प्रकाश प्रसारित करती है। रिसीवर साइड पर, ऑप्टिकल संकेतों को एकीकृत प्रवर्धन और क्लॉक रिकवरी के साथ वापस विद्युत डेटा में परिवर्तित किया जाता है।
अनुप्रयोग
- डेटा सेंटर इंटरकनेक्ट
- उच्च-प्रदर्शन कंप्यूटिंग (HPC)
- इन्फिनिबैंड NDR नेटवर्क
- 400G ईथरनेट स्विच और राउटर
- 4x100GbE के लिए ब्रेकआउट कॉन्फ़िगरेशन
विशेष विवरण
| पैरामीटर | मान |
|---|---|
| फॉर्म फैक्टर | OSFP |
| डेटा दर | 400 Gbps |
| तरंग दैर्ध्य | 850 nm |
| अधिकतम दूरी | 100m (OM4) |
| बिजली की खपत | 8.5W (400G), 6.5W (200G) |
| इंटरफ़ेस | MPO-12 APC |
| ऑपरेटिंग तापमान | 0°C से 70°C |
लाभ
- इसी तरह की तुलना में कम बिजली की खपत ऑप्टिकल ट्रांससीवर मॉड्यूल
- OSFP फॉर्म फैक्टर के साथ उच्च पोर्ट घनत्व
- फाइबर स्प्लिटर्स का उपयोग करके 200G मोड के साथ बैकवर्ड संगतता
- नवीनतम CMIS प्रबंधन इंटरफ़ेस के अनुरूप
सेवा और समर्थन
हम 3 साल की वारंटी, वैश्विक शिपिंग और 24/7 तकनीकी सहायता प्रदान करते हैं। हमारी टीम निर्बाध तैनाती सुनिश्चित करने के लिए एकीकरण सहायता और संगतता सत्यापन प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न
समर्थित अधिकतम दूरी क्या है?
यह 800g osfp मॉड्यूल OM3 पर 70 मीटर तक और OM4 मल्टीमोड फाइबर पर 100 मीटर तक का समर्थन करता है।
क्या यह 200G मोड के साथ संगत है?
हाँ, इसे 2-फाइबर स्प्लिटर केबल के साथ उपयोग किए जाने पर 200G ट्रांससीवर के रूप में संचालित किया जा सकता है।
यह किस प्रबंधन इंटरफ़ेस का उपयोग करता है?
यह CMIS (कॉमन मैनेजमेंट इंटरफ़ेस स्पेसिफिकेशन) Rev 5.0 या उससे ऊपर का उपयोग करता है।
सावधानियां
- सिग्नल हानि से बचने के लिए फाइबर कनेक्टर्स को साफ रखें।
- 70°C के अधिकतम ऑपरेटिंग तापमान से अधिक न हों।
- स्थापना से पहले होस्ट सिस्टम संगतता सत्यापित करें।
- हैंडलिंग के दौरान ESD सावधानियों का पालन करें।
कंपनी का परिचय

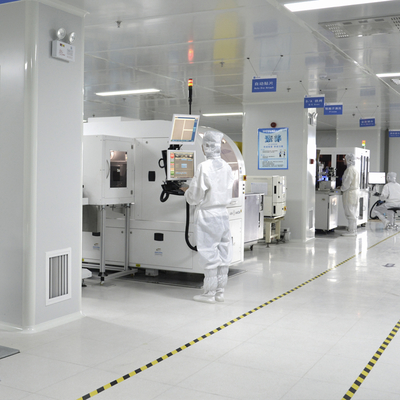

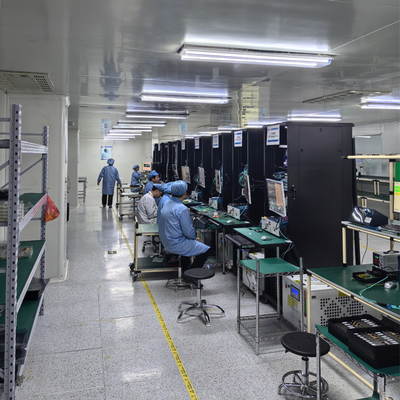

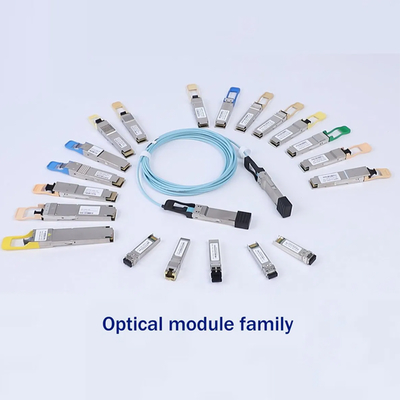

China Cloud Electro Optics Technology Co., Ltd. को नेटवर्किंग हार्डवेयर उद्योग में एक दशक से अधिक का अनुभव है। एक बड़े विनिर्माण सुविधा और एक मजबूत R&D टीम के साथ, हम उच्च गुणवत्ता वाले ऑप्टिकल ट्रांससीवर और नेटवर्किंग उपकरण बनाने में विशेषज्ञ हैं। हमारे उत्पाद पोर्टफोलियो में मेलानॉक्स, रुकस, अरूबा और एक्सट्रीम जैसे प्रमुख ब्रांडों के मूल ब्रांड-नए स्विच, नेटवर्क एडेप्टर, वायरलेस एक्सेस पॉइंट और केबल शामिल हैं।
हम 10 मिलियन से अधिक इकाइयों की एक विशाल सूची बनाए रखते हैं, जिससे हम बड़ी मात्रा में और विविध कॉन्फ़िगरेशन में उत्पादों की आपूर्ति कर सकते हैं। प्रतिस्पर्धी मूल्य निर्धारण और विश्वसनीय ग्राहक सेवा के प्रति हमारी प्रतिबद्धता ने हमें वैश्विक बाजारों में एक विश्वसनीय भागीदार के रूप में स्थापित किया है।
