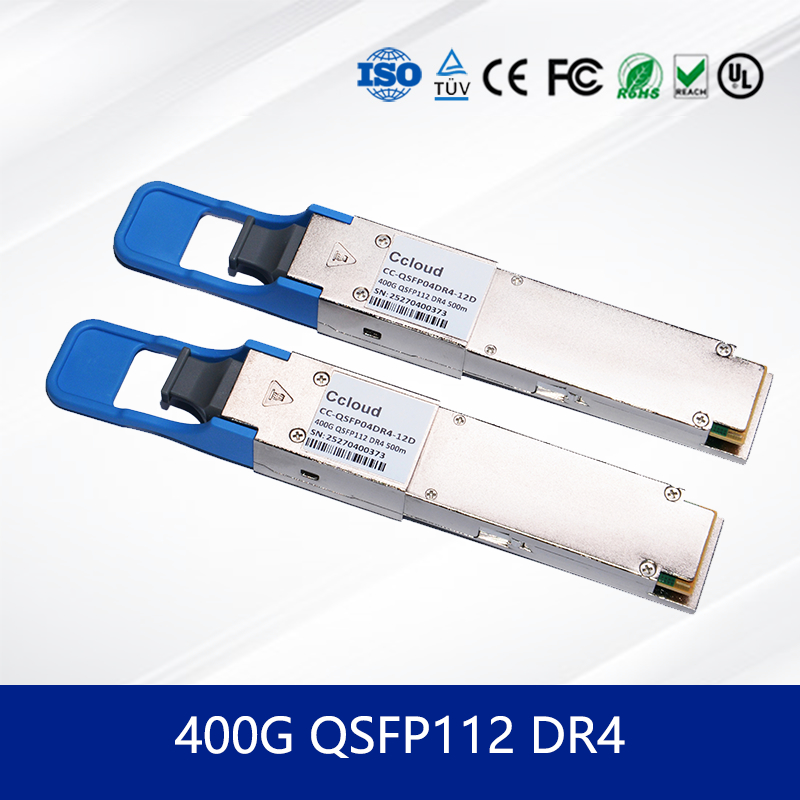

उच्च प्रदर्शन नेटवर्क के लिए QSFP-DD 400G DR4 एकल-मोड, बहु-मोड ऑप्टिकल ट्रांससीवर मॉड्यूल

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: own
प्रमाणन: CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004
मॉडल संख्या: 400G QSFP DD DR4 CC-QSFD04DR4-12D
दस्तावेज़: QSFP-DD 400G DR4.pdf

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1
मूल्य: Face to face/bulk price
पैकेजिंग विवरण: बाहरी डिब्बा
प्रसव के समय: स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: परियोजना/बैच द्वारा आपूर्ति
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी
Name: Optical Transceiver Module Model NO.: CC-QSFD04DR4-12D
Performance: QSFP-DD 400G DR4 Speed: 400G
Specification: 400*265*100mm Hot-pluggable: Yes
Supply Voltage: 3.3 V Operating Case Temperature: Commercial 0–70 °C; 10G offers industrial –40–85 °C option.
Management / Diagnostics: High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. Applications: Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation.
Compliance / Environmental: CE/FCC/UL/TUV /RoHS Condition: New

उत्पाद विवरण

400G DR4 QSFP-DD ऑप्टिकल ट्रांससीवर मॉड्यूल — 500 मीटर पहुंच, कम बिजली, CMIS 4.0

1. QSFP-DD 400G DR4 उत्पाद अवलोकन

CC-QSFD04DR4-12D एक उच्च-प्रदर्शन हैऑप्टिकल ट्रांससीवर मॉड्यूलजो 400G ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह एकल-मोड फाइबर पर 500 मीटर तक 400G DR4 एकत्रीकरण और 4x100G ब्रेकआउट मोड दोनों का समर्थन करता है। QSFP-DD MSA और IEEE मानकों के अनुरूप, यहऑप्टिकल मॉड्यूलडेटा सेंटर और एंटरप्राइज़ नेटवर्क के लिए कम बिजली की खपत, उन्नत प्रबंधन इंटरफ़ेस और विश्वसनीय प्रदर्शन प्रदान करता है।

2. QSFP-DD 400G DR4 मुख्य विशेषताएं

  • 400GBASE-DR4 और 100GBASE-DR ब्रेकआउट मोड का समर्थन करता है
  • 8° कोण वाले अंत-चेहरे के साथ MPO-12 कनेक्टर
  • बिजली की खपत< 8W (लक्ष्य)
  • ऑपरेटिंग केस तापमान: 0°C से 70°C
  • CMIS 4.0 प्रबंधन इंटरफ़ेस
  • हॉट-प्लग करने योग्य QSFP-DD फॉर्म फैक्टर

3. QSFP-DD 400G DR4 प्रौद्योगिकी और मानक

मॉड्यूल IEEE 802.3-2022, QSFP-DD MSA और CMIS 4.0 के अनुरूप है। यह PAM4 मॉड्यूलेशन का उपयोग करता है और बेहतर सिग्नल अखंडता के लिए कूल्ड EA-DFB लेजर और पिन फोटोडायोड को एकीकृत करता है। यहऑप्टिकल ट्रांससीवर मॉड्यूल400GAUI-8 और 100GAUI-2 विद्युत इंटरफेस दोनों का समर्थन करता है।

4. कार्य सिद्धांत

ट्रांससीवर एक आंतरिक DSP गियरबॉक्स का उपयोग करके आठ 26.5625 GBd PAM4 विद्युत लेन को चार 53.125 GBd ऑप्टिकल चैनलों में परिवर्तित करता है। ब्रेकआउट मोड में, यह चार स्वतंत्र 100G चैनलों का समर्थन करता है।ऑप्टिकल मॉड्यूलएकीकृत FEC समर्थन के साथ कम BER सुनिश्चित करता है।

5. QSFP-DD 400G DR4 अनुप्रयोग

  • डेटा सेंटर इंटरकनेक्ट
  • स्विच और राउटर इंटरकनेक्शन
  • उच्च-प्रदर्शन कंप्यूटिंग नेटवर्क
  • क्लाउड इन्फ्रास्ट्रक्चर

6. QSFP-DD 400G DR4 विनिर्देश

पैरामीटर मान
डेटा दर 400G (4x100G ब्रेकआउट)
तरंग दैर्ध्य 1304.5–1317.5 nm
अधिकतम दूरी SMF पर 500m
कनेक्टर MPO-12
बिजली की खपत < 8W
फॉर्म फैक्टर QSFP-DD

7. लाभ

  • कम बिजली डिजाइन परिचालन लागत को कम करता है
  • QSFP28 और QSFP+ पोर्ट के साथ पिछड़ा संगत
  • कूल्ड EA-DFB लेजर के साथ उच्च विश्वसनीयता
  • CMIS 4.0 के माध्यम से मजबूत प्रबंधन

8. सेवा और समर्थन

हम 3 साल की वारंटी, वैश्विक शिपिंग और 24/7 तकनीकी सहायता प्रदान करते हैं। कस्टम कॉन्फ़िगरेशन और थोक ऑर्डर छूट उपलब्ध हैं।

9. FAQ

प्र: क्या यह मॉड्यूल QSFP28 पोर्ट के साथ संगत है?
उ: हाँ, QSFP-DD फॉर्म फैक्टर यांत्रिक और विद्युत रूप से QSFP28 और QSFP+ के साथ संगत है।

प्र: प्रति चैनल अधिकतम डेटा दर क्या है?
उ: प्रत्येक चैनल ऑप्टिकल मोड में 106.25 Gb/s और विद्युत रूप से 53.125 Gb/s का समर्थन करता है।

प्र: क्या यह FEC का समर्थन करता है?
उ: हाँ, इसे त्रुटि सुधार के लिए RS(544,514) पर आधारित होस्ट-साइड FEC की आवश्यकता होती है।

10. सावधानियां

  • न्यूनतम झुकने के त्रिज्या से परे फाइबर को झुकने से बचें
  • स्थापना के दौरान उचित ESD हैंडलिंग सुनिश्चित करें
  • निर्दिष्ट तापमान और वोल्टेज रेंज के भीतर संचालित करें
  • संगत होस्ट उपकरण और फर्मवेयर का उपयोग करें

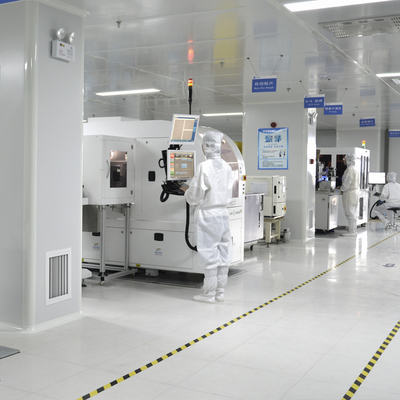

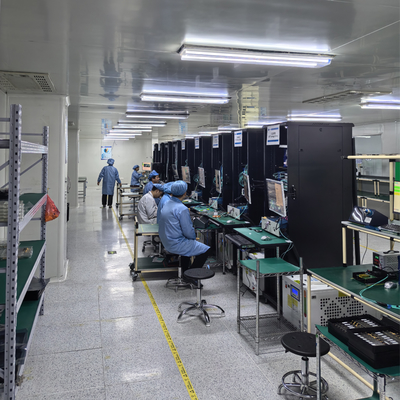

11. कंपनी का परिचय

उच्च प्रदर्शन नेटवर्क के लिए QSFP-DD 400G DR4 एकल-मोड, बहु-मोड ऑप्टिकल ट्रांससीवर मॉड्यूल 0

एक दशक से अधिक के उद्योग अनुभव के साथ, हम एक मजबूत तकनीकी टीम द्वारा समर्थित एक बड़े विनिर्माण सुविधा का संचालन करते हैं। हम Mellanox, Ruckus, Aruba और Extreme सहित अग्रणी ब्रांडों के साथ साझेदारी करते हैं। हमारे उत्पाद पोर्टफोलियो में नेटवर्क स्विच, एडेप्टर, वायरलेस एक्सेस पॉइंट, कंट्रोलर और केबल शामिल हैं। हम त्वरित डिलीवरी सुनिश्चित करने के लिए $10 मिलियन की इन्वेंट्री बनाए रखते हैं और 24/7 ग्राहक और तकनीकी सहायता के साथ-साथ प्रतिस्पर्धी मूल्य निर्धारण भी प्रदान करते हैं। हमारी पेशेवर बिक्री और इंजीनियरिंग टीमों ने वैश्विक बाजार में एक विश्वसनीय प्रतिष्ठा स्थापित की है।
