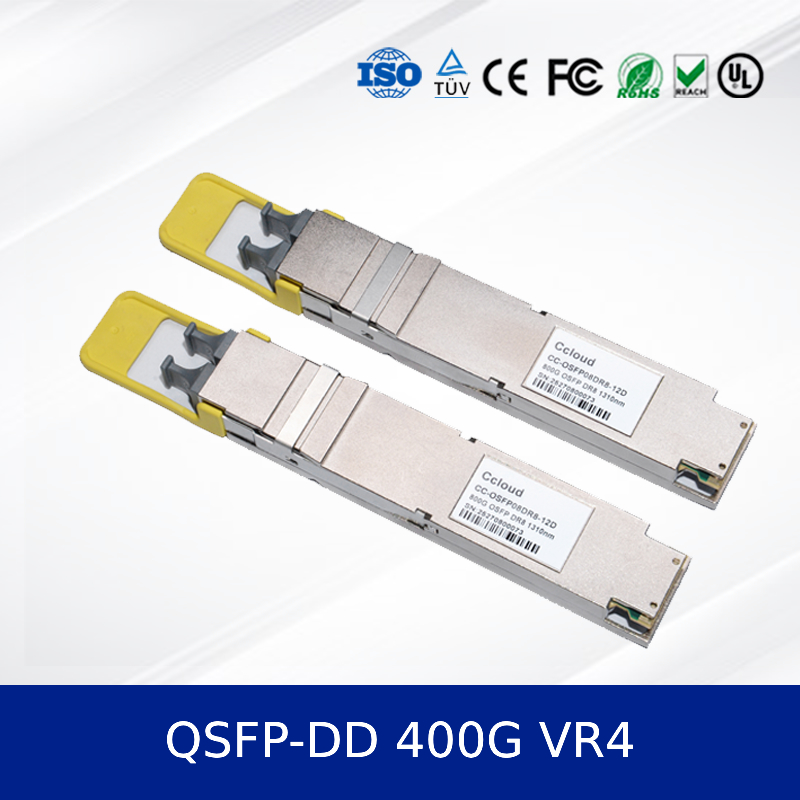

400G QSFP-DD VR4 ऑप्टिकल ट्रांससीवर मॉड्यूल 50m पहुंच, PAM4, CMIS 5.0
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| मॉडल संख्या: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| दस्तावेज़: | QSFP-DD 400G VR4.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50pcs |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| प्रमुखता देना: | 50m पहुंच 400G QSFP-DD VR4,50 मीटर तक पहुंच ऑप्टिकल ट्रांससीवर मॉड्यूल |
||
उत्पाद विवरण
400G QSFP-DD VR4 ऑप्टिकल ट्रांसीवर 50 मीटर तक पहुंच, PAM4, CMIS 5.0
1उत्पाद का अवलोकन
द400G QSFP-DD VR4 ऑप्टिकल ट्रांससीवर (CC-QSFD04VR4-12D)एक उच्च प्रदर्शन, गर्म-प्लग करने योग्य ऑप्टिकल मॉड्यूल है जिसे अगली पीढ़ी के डेटा सेंटर और उच्च प्रदर्शन कंप्यूटिंग नेटवर्क के लिए डिज़ाइन किया गया है।यह OM4 फाइबर पर 50 मीटर तक की पहुंच के साथ मल्टीमोड फाइबर पर 400G ईथरनेट का समर्थन करता है. ट्रांससीवर का उपयोग करता हैPAM4 मॉड्यूलेशनऔर नवीनतम के अनुरूपQSFP-DD एमएसएऔरसीएमआईएस 5.0व्यापक संगतता और भविष्य के लिए प्रूफिंग सुनिश्चित करते हुए।
2मुख्य विशेषताएं
- डेटा दरः 425 जीबीपीएस (4x 106.25 जीबीपीएस)
- पहुंचः OM4 MMF पर 50 मीटर तक
- तरंगदैर्ध्यः 850nm VCSEL लेजर और पिन रिसीवर
- एकल MPO-12 कनेक्टर
- कम बिजली की खपतः ≤7W (सामान्य)
- गर्म प्लग करने योग्य QSFP-DD फॉर्म फैक्टर
- ऑपरेटिंग तापमानः 0°C से +70°C
- RoHS 6/6 अनुरूप
3प्रौद्योगिकी और मानक
ट्रांसीवर पर बनाया गया हैPAM4 मॉड्यूलेशन तकनीकऔर समर्थन400GAUI-8 विद्युत इंटरफेसयह पूरी तरह से निम्नलिखित के अनुरूप हैः
- IEEE 802.3db और IEEE 802.3bs
- QSFP-DD एमएसए हार्डवेयर रिव 5.0
- सीएमआईएस 5.0 प्रबंधन इंटरफ़ेस
- आईईसी/ईएन 60825-1 लेजर सुरक्षा वर्ग 1
4कार्य सिद्धांत
मॉड्यूल 8x 53.125 GBaud विद्युत संकेतों को चार ऑप्टिकल लेन में परिवर्तित करता है।वीसीएसईएल सरणीऔरPAM4 कोडिंगऑप्टिकल सिग्नल एक MPO-12 कनेक्टर के माध्यम से OM4 मल्टीमोड फाइबर पर प्रेषित किए जाते हैं। रिसीवर पक्ष पर,एक पिन फोटोड सरणी एकीकृत घड़ी और डेटा रिकवरी (सीडीआर) के साथ विद्युत डेटा में वापस ऑप्टिकल संकेतों को परिवर्तित करती है.
5आवेदन
- डाटा सेंटर की रीढ़ के पत्ते के नेटवर्क
- उच्च प्रदर्शन कंप्यूटिंग (HPC) क्लस्टर
- क्लाउड इन्फ्रास्ट्रक्चर इंटरकनेक्ट
- एंटरप्राइज़ कोर और एग्रीगेशन स्विचिंग
- एआई और मशीन लर्निंग फैब्रिक नेटवर्क
6विनिर्देश
| पैरामीटर | मूल्य | इकाई |
|---|---|---|
| डेटा दर | 425 जीबीपीएस | जीबीपीएस |
| तरंगदैर्ध्य | 850 एनएम | एनएम |
| मैक्स रिच | 50 | m |
| कनेक्टर | एमपीओ-12 | - |
| बिजली की खपत | ≤7 | W |
| परिचालन तापमान | 0 से +70 | °C |
| मॉड्यूलेशन | PAM4 | - |
| अनुपालन | क्यूएसएफपी-डीडी एमएसए, सीएमआईएस 5.0 | - |
7लाभ और बिक्री बिंदु
- कम बिजली की खपत बनाम प्रतिस्पर्धीनेटवर्क कार्डसमाधान
- सीएमआईएस 5.0 प्रबंधन इंटरफेस के साथ उन्नत निदान
- औद्योगिक तापमान सीमाओं का समर्थन करने वाला मजबूत डिजाइन
- एडाप्टर केबलों का उपयोग करके QSFP28 पोर्ट के साथ पीछे की ओर संगत
- स्केलेबल डेटा सेंटर तैनाती के लिए आदर्श उच्च घनत्व फॉर्म कारक
8सेवा एवं सहायता
सभी ट्रांससीवर 5 साल की वारंटी के साथ आते हैं। हम वैश्विक शिपिंग, 24/7 तकनीकी सहायता, और कस्टम लेबलिंग और पैकेजिंग प्रदान करते हैं। OEM और ODM सेवाएं थोक आदेशों के लिए उपलब्ध हैं।
9. सामान्य प्रश्न
प्रश्न: क्या यह ट्रांससीवर QSFP28 पोर्ट के साथ संगत है?
उत्तर: हाँ, एक एमपीओ-टू-एमपीओ ब्रेकआउट केबल के साथ, इसका उपयोग 100G SR4 का समर्थन करने वाले QSFP28 पोर्ट में किया जा सकता है।
प्रश्न: अधिकतम बिजली की खपत क्या है?
उत्तरः मॉड्यूल सामान्य संचालन के तहत ≤7W की खपत करता है।
प्रश्न: क्या यह डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) का समर्थन करता है?
उत्तर: हाँ, सीएमआईएस 5.0 इंटरफेस के माध्यम से।
10. सावधानी
- केवल OM3/OM4 मल्टीमोड फाइबर के साथ प्रयोग करें।
- न्यूनतम मोड़ त्रिज्या से परे फाइबर को मोड़ने से बचें।
- सिग्नल हानि को रोकने के लिए स्वच्छ ऑप्टिकल कनेक्टर सुनिश्चित करें।
- अधिकतम परिचालन तापमान से अधिक न हो।
- हैंडलिंग और इंस्टॉलेशन के दौरान ईएसडी सावधानियों का पालन करें।
11कंपनी का परिचय

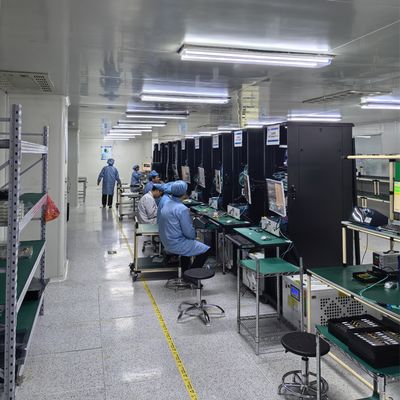

चीन क्लाउड इलेक्ट्रो ऑप्टिक्स टेक्नोलॉजी कं, लिमिटेडनेटवर्क हार्डवेयर उद्योग में 10 से अधिक वर्षों का अनुभव है। हम एक मजबूत तकनीकी टीम के साथ एक बड़े कारखाने का संचालन करते हैं और Mellanox, Ruckus, Aruba,और Extremeहमारी सूची में नेटवर्क स्विच, नेटवर्क कार्ड, वायरलेस एक्सेस पॉइंट, नियंत्रक और केबल शामिल हैं। हम प्रतिस्पर्धी मूल्य निर्धारण, विश्वसनीय गुणवत्ता,और पूर्ण तकनीकी सहायता.
