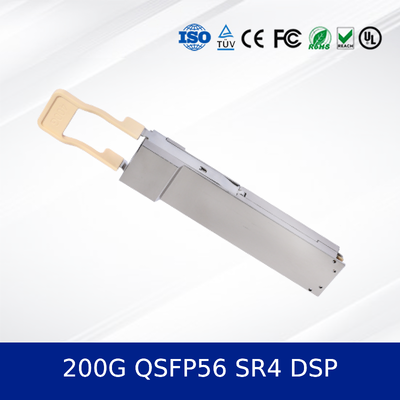

ईथरनेट उच्च प्रदर्शन 200G QSFP56 SR4 डीएसपी ऑप्टिकल ट्रांससीवर मॉड्यूल नया
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| मॉडल संख्या: | 200G QSFP56 SR4 DSP |
| दस्तावेज़: | 200G QSFP56 SR4 DSP.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नाम: | ऑप्टिकल ट्रांसीवर मॉड्यूल | प्रतिरूप संख्या।: | CC-QSFP02SR4-12C |
|---|---|---|---|
| प्रदर्शन: | 200G QSFP56 SR4 DSP | रफ़्तार: | 200 ग्राम |
| विनिर्देश: | 400*265*100 मिमी | हॉट-प्लगेबल: | हाँ |
| वोल्टेज आपूर्ति: | 3.3 वी | प्रचालन केस तापमान: | वाणिज्यिक 0-70 ° C; 10G औद्योगिक -40-85 ° C विकल्प प्रदान करता है। |
| प्रबंध / निदान: | हाई-स्पीड: सीएमआईएस रेव 5.0+ के साथ I, C; 10G: SFF-8472 DDM ICC के साथ। | अनुप्रयोग: | डेटा-सेंटर ईथरनेट, एचपीसी/इन्फिनिबैंड एनडीआर, क्लाउड/बैकबोन और मेट्रो, एक्सेस और एकत्रीकरण। |
| अनुपालन / पर्यावरण: | CE/FCC/UL/TUV/ROHS | स्थिति: | नया |
उत्पाद विवरण
200G QSFP56 SR4 ऑप्टिकल ट्रांसीवर मॉड्यूल
1उत्पाद का अवलोकन
द200G QSFP56 SR4ऑप्टिकल ट्रांससीवर मॉड्यूल (मॉडलः CC-QSFP02SR4-12C) एक उच्च-प्रदर्शन, गर्म-प्लग करने योग्य फाइबर ऑप्टिक समाधान है जिसे उच्च-बैंडविड्थ डेटा सेंटर और उच्च-प्रदर्शन कंप्यूटिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह 4 स्वतंत्र चैनलों का समर्थन करता है।.56 GBaud प्रति लेन, 100 मीटर तक की दूरी के लिए OM4 मल्टीमोड फाइबर पर 200G की कुल डेटा दर प्रदान करता है। SFF-8679 और CMIS 5 सहित उद्योग मानकों के अनुरूप।0, यह ऑप्टिकल ट्रांससीवर मॉड्यूल विश्वसनीय अंतरक्रियाशीलता और बेहतर सिग्नल अखंडता सुनिश्चित करता है।
2. 200G QSFP56 SR4 प्रमुख विशेषताएं
- एकीकृत सीडीआर के साथ 4-चैनल समानांतर ऑप्टिकल इंटरफ़ेस
- गर्म प्लग करने योग्य QSFP56 फॉर्म फैक्टर
- OM4 MMF पर 100 मीटर और OM3 MMF पर 70 मीटर तक
- 850 एनएम वीसीएसईएल और पीडी सरणी प्रौद्योगिकी
- 1180 mA के विशिष्ट आपूर्ति धारा के साथ कम बिजली की खपत
- PAM4 मॉड्यूलेशन का समर्थन करता है
- एमपीओ-12 एपीसी कनेक्टर इंटरफ़ेस
- CMIS 5.0 और QSFP-DD हार्डवेयर Rev5 के अनुरूप।1
3. मूल प्रौद्योगिकियां और मानक
यह ऑप्टिकल ट्रांससीवर मॉड्यूल उन्नत 850nm VCSEL और फोटोड एरे तकनीक, PAM4 मॉड्यूलेशन, और एकीकृत घड़ी और डेटा रिकवरी (CDR) सर्किट का लाभ उठाता है। यह SFF-8679, CMIS 5 का पालन करता है।0, क्यूएसएफपी-डीडी एमएसए और आईईसी लेजर सुरक्षा मानक, जो मांग वाले वातावरण में मजबूत और अनुरूप प्रदर्शन सुनिश्चित करते हैं।
4कार्य सिद्धांत
द200G QSFP56 SR4मॉड्यूल एक वीसीएसईएल सरणी के माध्यम से विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करता है। चार लेनों में से प्रत्येक पीएएम 4 मॉड्यूलेशन का उपयोग करके 26.56 जीबाउड पर काम करता है। रिसीवर पक्ष पर,एक पिन फोटोडायोड सरणी और ट्रांसइम्पेडेंस एम्पलीफायर (टीआईए) आने वाले ऑप्टिकल सिग्नल को वापस विद्युत आउटपुट में परिवर्तित करता हैएक एकीकृत एमसीयू आई2सी संचार, आरंभिकरण और कम शक्ति मोड संचालन सहित डिजिटल नियंत्रण कार्यों का प्रबंधन करता है।
5आवेदन
- डाटा सेंटर इंटरकनेक्ट और रीढ़-पत्ती आर्किटेक्चर
- उच्च प्रदर्शन कंप्यूटिंग (HPC) क्लस्टर
- क्लाउड इन्फ्रास्ट्रक्चर और एंटरप्राइज नेटवर्किंग
- एआई और मशीन लर्निंग प्रशिक्षण नेटवर्क
6. 200G QSFP56 SR4 विनिर्देश
| पैरामीटर | मिन | प्रकार | अधिकतम | इकाई |
|---|---|---|---|---|
| लेन प्रति डेटा दर | - | 26.56 | - | बाउड |
| परिचालन तापमान | 0 | 25 | 70 | °C |
| आपूर्ति वोल्टेज | 3.135 | 3.3 | 3.465 | वी |
| Tx आउटपुट पावर | - छह।5 | - | 4 | डीबीएम |
| रिसीवर संवेदनशीलता | - आठ।4 | - | 4 | डीबीएम |
7लाभ
- पिछली पीढ़ियों की तुलना में उच्च घनत्व और कम शक्ति प्रति बिट
- बेहतर सिग्नल अखंडता के लिए बेहतर टीडीईसीक्यू प्रदर्शन
- प्रमुख स्विच और राउटर प्लेटफार्मों के साथ संगतता के लिए डिज़ाइन किया गया
- मजबूत निर्माण और कठोर परीक्षण दीर्घकालिक विश्वसनीयता सुनिश्चित करते हैं
8सेवा एवं सहायता
हम एक व्यापक वारंटी, तेजी से वितरण, और 24/7 तकनीकी सहायता प्रदान करते हैं। हमारी टीम निर्बाध तैनाती सुनिश्चित करने के लिए एकीकरण सहायता और संगतता सत्यापन प्रदान करती है।थोक आदेश छूट और अनुकूलित लेबलिंग विकल्प उपलब्ध हैं.
9अक्सर पूछे जाने वाले प्रश्न
प्रश्न: इस ऑप्टिकल ट्रांससीवर मॉड्यूल द्वारा समर्थित अधिकतम दूरी क्या है?
उत्तर: यह OM4 पर 100 मीटर और OM3 मल्टीमोड फाइबर पर 70 मीटर तक का समर्थन करता है।
प्रश्न: क्या यह मॉड्यूल QSFP28 पोर्ट के साथ संगत है?
उत्तर: विद्युत रूप से संगत होने के बावजूद, कृपया 200G दरों और MPO-12 कनेक्टिविटी के लिए होस्ट सिस्टम समर्थन की पुष्टि करें।
प्रश्न: क्या यह डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) का समर्थन करता है?
A: हाँ, I2C इंटरफेस और CMIS 5.0 अनुपालन के माध्यम से।
10. सावधानी
- स्थैतिक विद्युत के संपर्क से बचें। ईएसडी-सुरक्षित हैंडलिंग प्रक्रियाओं का उपयोग करें।
- ट्रांससीवर क्षति से बचने के लिए ऑपरेशन के दौरान डिस्कनेक्ट न करें।
- ऑप्टिकल लिंक की गिरावट को रोकने के लिए स्वच्छ एमपीओ कनेक्टर सुनिश्चित करें।
- कक्षा 1 लेजर सुरक्षा मानकों का अनुपालन करता है। ऑप्टिकल उपकरणों से सीधे न देखें।
11कंपनी का परिचय

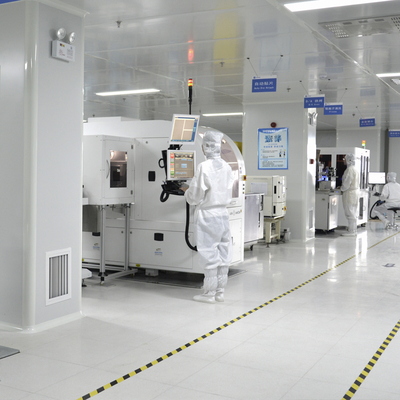

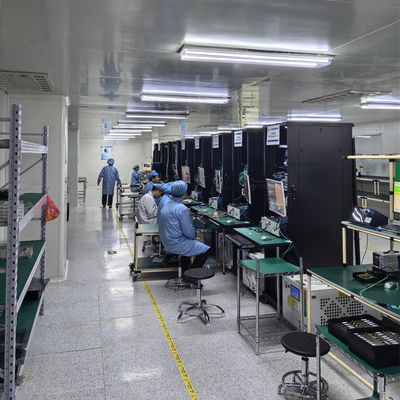

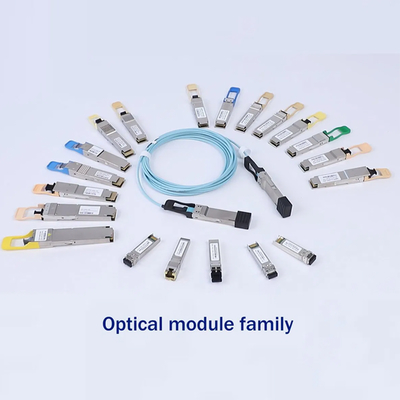

उद्योग में एक दशक से अधिक के अनुभव के साथ, हम एक मजबूत तकनीकी टीम द्वारा समर्थित एक बड़े पैमाने पर विनिर्माण सुविधा संचालित करते हैं।हम मूल ब्रांड नए नेटवर्किंग उत्पादों की एक विस्तृत श्रृंखला के साथ एक वैश्विक ग्राहक सेवा, स्विच, नेटवर्क एडाप्टर, वायरलेस एक्सेस पॉइंट और केबल सहित।हमें प्रतिस्पर्धी मूल्य और विश्वसनीय सेवा के साथ बड़ी मात्रा में उत्पादों की आपूर्ति करने में सक्षम बनाता हैहम प्रमुख ब्रांडों जैसे मेलनॉक्स, रकस, अरुबा और एक्सट्रीम के लिए अधिकृत वितरक हैं।
