400G QSFP112 SR4 ऑप्टिकल ट्रांससीवर उच्च गति, कम शक्ति, डीडीएम समर्थन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| मॉडल संख्या: | 400G QSFP112 SR4 |
| दस्तावेज़: | QSFP112 400G SR4.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50pcs |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नाम: | ऑप्टिकल ट्रांसीवर मॉड्यूल | प्रतिरूप संख्या।: | CC-QSFP04DR4-12D |
|---|---|---|---|
| प्रदर्शन: | 400G QSFP112 SR4 | रफ़्तार: | 400 ग्राम |
| विनिर्देश: | 400*265*100 मिमी | हॉट-प्लगेबल: | हाँ |
| वोल्टेज आपूर्ति: | 3.3 वी | प्रचालन केस तापमान: | वाणिज्यिक 0-70 ° C; 10G औद्योगिक -40-85 ° C विकल्प प्रदान करता है। |
| प्रबंध / निदान: | हाई-स्पीड: सीएमआईएस रेव 5.0+ के साथ I, C; 10G: SFF-8472 DDM ICC के साथ। | अनुप्रयोग: | डेटा-सेंटर ईथरनेट, एचपीसी/इन्फिनिबैंड एनडीआर, क्लाउड/बैकबोन और मेट्रो, एक्सेस और एकत्रीकरण। |
| अनुपालन / पर्यावरण: | CE/FCC/UL/TUV/ROHS | स्थिति: | नया |
| प्रमुखता देना: | उच्च गति ऑप्टिकल ट्रांसीवर,400G QSFP112 SR4 ऑप्टिकल ट्रांससीवर |
||
उत्पाद विवरण

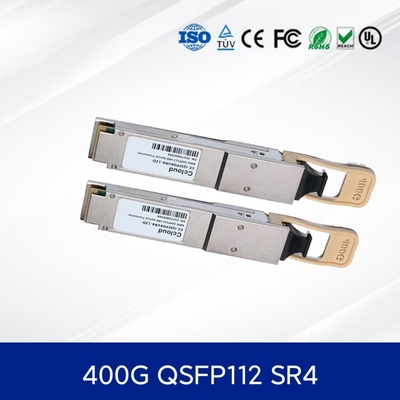

400G QSFP112 SR4 ऑप्टिकल ट्रांससीवर — हाई-स्पीड, लो पावर, DDM सपोर्ट
यह ऑप्टिकल ट्रांससीवर मॉड्यूलOM4 मल्टीमोड फाइबर पर 100 मीटर तक की दूरी के साथ 400G कनेक्टिविटी प्रदान करता है। डेटा सेंटर और हाई-परफॉर्मेंस कंप्यूटिंग वातावरण के लिए डिज़ाइन किया गया, इसमें चार स्वतंत्र 106.25 Gbps लेन, डिजिटल डायग्नोस्टिक्स मॉनिटरिंग और IEEE 802.3db, CMIS 4.0 और RoHS सहित उद्योग मानकों का अनुपालन शामिल है।
मुख्य विशेषताएं
- 4x106.25Gbps PAM4 मॉड्यूलेशन 850nm VCSEL पर
- OM4 MMF पर 100 मीटर तक की दूरी
- हॉट-प्लग करने योग्य QSFP112 फॉर्म फैक्टर
- डिजिटल डायग्नोस्टिक्स मॉनिटरिंग (DDM)
- कम बिजली की खपत: ≤10W
- सिंगल MPO-12 कनेक्टर
प्रौद्योगिकी और मानक
यह ऑप्टिकल मॉड्यूलIEEE 802.3db और 802.3ck, CMIS 4.0 और QSFP112 MSA का अनुपालन करता है। यह PAM4 मॉड्यूलेशन का उपयोग करता है और वास्तविक समय के प्रदर्शन ट्रैकिंग के लिए उन्नत DDM कार्यक्षमता को एकीकृत करता है।
यह कैसे काम करता है
ट्रांससीवर चार 850nm VCSEL लेज़रों का उपयोग करके विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करता है। प्रत्येक लेन 53.125 GBaud पर संचालित होती है, जो 425 Gbps की कुल डेटा दर का समर्थन करती है। रिसीवर ऑप्टिकल संकेतों को वापस विद्युत प्रारूप में परिवर्तित करने के लिए पिन फोटोडायोड का उपयोग करता है।
अनुप्रयोग
- डेटा सेंटर स्पाइन-लीफ आर्किटेक्चर
- हाई-परफॉर्मेंस कंप्यूटिंग क्लस्टर
- क्लाउड इंफ्रास्ट्रक्चर इंटरकनेक्ट
- एंटरप्राइज नेटवर्क एग्रीगेशन
विशेष विवरण
| पैरामीटर | मान | यूनिट |
|---|---|---|
| डेटा दर | 425 Gbps | Gbps |
| तरंग दैर्ध्य | 850 nm | nm |
| अधिकतम बिजली की खपत | 10 | W |
| ऑपरेटिंग तापमान | 0 से +70 | °C |
| फाइबर प्रकार | OM4 MMF | - |
| कनेक्टर | MPO-12 | - |
फायदे
- प्रतिद्वंद्वी की तुलना में कम बिजली की खपत ऑप्टिकल ट्रांससीवर मॉड्यूल
- बेहतर प्रबंधनीयता के लिए CMIS 4.0 के साथ पूर्ण अनुपालन
- बेहतर EMI प्रदर्शन के लिए मजबूत धातु आवास
- 100G-SR4 वातावरण के साथ बैकवर्ड संगतता
सेवा और समर्थन
सभी ट्रांससीवर 5 साल की वारंटी, आजीवन तकनीकी सहायता और उसी दिन शिपिंग के साथ आते हैं। अनुरोध पर कस्टम लेबलिंग और संगतता परीक्षण उपलब्ध हैं।
अक्सर पूछे जाने वाले प्रश्न
प्र: समर्थित अधिकतम दूरी क्या है?
उ: OM4 मल्टीमोड फाइबर पर 100 मीटर तक।
प्र: क्या यह मॉड्यूल 100G स्विच के साथ संगत है?
उ: हाँ, यह ब्रेकआउट मोड में उपयोग किए जाने पर बैकवर्ड संगतता का समर्थन करता है।
प्र: क्या यह डिजिटल डायग्नोस्टिक्स का समर्थन करता है?
उ: हाँ, तापमान, वोल्टेज, TX/RX पावर और बायस करंट के लिए पूर्ण DDM समर्थन।
प्र: बिजली की खपत क्या है?
उ: पूर्ण संचालन के तहत अधिकतम 10W, कम-पावर मोड में 1.5W।
प्र: क्या यह हॉट-प्लग करने योग्य है?
उ: हाँ, QSFP112 फॉर्म फैक्टर हॉट-प्लग कार्यक्षमता का समर्थन करता है।
सावधानियां
- केवल अनुपालक QSFP112 पोर्ट और होस्ट सिस्टम के साथ उपयोग करें।
- स्थिर बिजली और शारीरिक झटके के संपर्क से बचें।
- वोल्टेज और तापमान के लिए पूर्ण अधिकतम रेटिंग से अधिक न हों।
- प्रदर्शन में गिरावट से बचने के लिए साफ फाइबर एंड-फेस सुनिश्चित करें।
कंपनी का परिचय

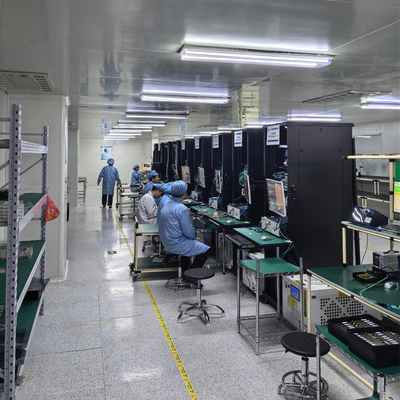

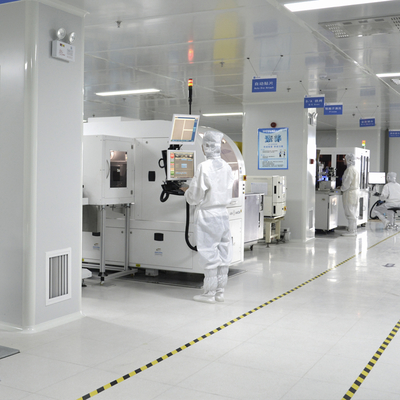

एक दशक से अधिक के उद्योग अनुभव के साथ, China Cloud Electro Optics Technology Co., Ltd. एक मजबूत R&D टीम द्वारा समर्थित एक बड़े विनिर्माण सुविधा का संचालन करता है। हम हाई-स्पीड ऑप्टिकल ट्रांससीवर मॉड्यूलमें विशेषज्ञता रखते हैं, जिसमें Mellanox, Aruba, Ruckus और Extreme जैसे ब्रांड शामिल हैं। हमारे उत्पाद पोर्टफोलियो में नेटवर्क स्विच, एडेप्टर, वायरलेस कंट्रोलर और केबल शामिल हैं, जो 10 मिलियन यूनिट इन्वेंट्री और 24/7 ग्राहक सहायता द्वारा समर्थित हैं।
