हाई स्पीड ऑप्टिकल ट्रांससीवर मॉड्यूल 100G QSFP28 CWDM4 2 किमी बैकबोन और मेट्रो, एक्सेस और एग्रीगेशन के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| मॉडल संख्या: | 100G QSFP28 CWDM4 2 किमी |
| दस्तावेज़: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50pcs |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| प्रमुखता देना: | 2किमी 100G QSFP28 CWDM4,2 किमी ऑप्टिकल ट्रांससीवर मॉड्यूल |
||
उत्पाद विवरण

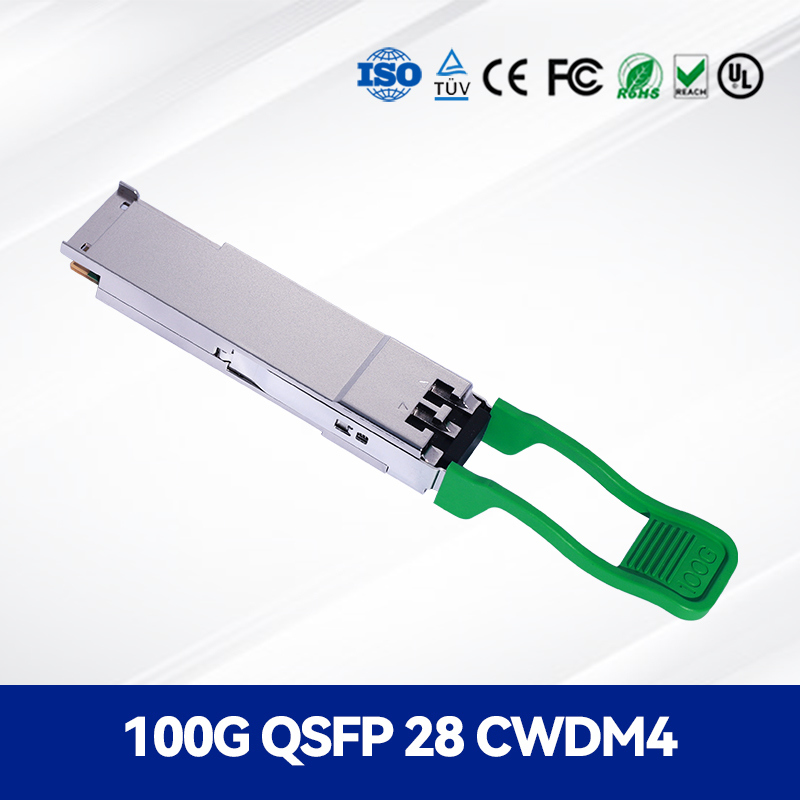

100G QSFP28 CWDM4 ऑप्टिकल ट्रांसीवर 2 किमी तक पहुंच, 4x25G, डीडीएम समर्थन
1उत्पाद का अवलोकन
द100G QSFP28 CWDM4 ऑप्टिकल ट्रांससीवर (CC-QKKCC0L-SD)यह 100 गीगाबिट ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया एक उच्च-प्रदर्शन, गर्म-प्लग करने योग्य ऑप्टिकल मॉड्यूल है।सीडब्ल्यूडीएम4 एमएसएमानक और एकल-मोड फाइबर (एसएमएफ) पर 2 किमी तक डेटा ट्रांसमिशन का समर्थन करता है।ट्रांसीवर 12701330nm रेंज में चार सीडब्ल्यूडीएम लेन का उपयोग करता है और वास्तविक समय प्रदर्शन ट्रैकिंग के लिए डिजिटल डायग्नोस्टिक्स मॉनिटरिंग (डीडीएम) की सुविधा देता हैयह डाटा सेंटर, एंटरप्राइज नेटवर्क और उच्च प्रदर्शन वाले कंप्यूटिंग वातावरण के लिए आदर्श है।
2मुख्य विशेषताएं
- डेटा दरः 4x25.78125 Gbps (100G ईथरनेट)
- पहुंचः सिंगल-मोड फाइबर पर 2 किमी तक
- तरंग दैर्ध्य: 1271nm, 1291nm, 1311nm, 1331nm
- बिजली की खपतः ≤3.5W
- संचालन तापमानः 0°C से 70°C
- गर्म प्लग करने योग्य QSFP28 फॉर्म फैक्टर
- डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम)
- RoHS अनुरूप
3प्रौद्योगिकी और मानक
ट्रांसीवर पर बनाया गया हैसीडब्ल्यूडीएम प्रौद्योगिकीऔर निम्नलिखित का अनुपालन करता हैः
- 100G CWDM4 एमएसए विनिर्देश
- IEEE 802.3bm 100GBASE-LR4
- QSFP28 MSA हार्डवेयर Rev 4.1
- आईईसी 60825-1 लेजर सुरक्षा वर्ग 1
- RoHS 6/6 अनुपालन
4कार्य सिद्धांत
मॉड्यूल 25.78125 Gbps की चार विद्युत लेनों को चार CWDM ऑप्टिकल सिग्नल में परिवर्तित करता है।ऑप्टिकल सिग्नल ट्रांसमिशन के लिए एक ही फाइबर में मल्टीप्लेक्स किए जाते हैंरिसीवर के अंत में, एक डेमल्टिप्लेक्सर तरंग दैर्ध्य को अलग करता है, जिसे फिर पिन फोटोड द्वारा विद्युत संकेतों में परिवर्तित किया जाता है।एकीकृत सीडीआर सर्किट 2 किमी लिंक पर सिग्नल अखंडता सुनिश्चित करते हैं.
5आवेदन
- डाटा सेंटर इंटरकनेक्ट और बैकबोन
- उच्च गति ईथरनेट स्विच और राउटर
- सर्वर और स्टोरेज एरिया नेटवर्क (SAN)
- उच्च-प्रदर्शन कंप्यूटिंग क्लस्टर
- नेटवर्क लोड बैलेंसर और हब
6विनिर्देश
| पैरामीटर | मूल्य | इकाई |
|---|---|---|
| डेटा दर | 4x25.78125 | जीबीपीएस |
| अधिकतम दूरी | 2 | किमी |
| तरंग दैर्ध्य | 1271/1291/1311/1331 | एनएम |
| बिजली की खपत | ≤3.5 | W |
| आपूर्ति वोल्टेज | 3.3 | वी |
| परिचालन तापमान | 0 से +70 | °C |
| कनेक्टर | दोहरी एलसी | - |
| डीडीएम समर्थन | हाँ | - |
7लाभ और बिक्री बिंदु
- 100G LR4 समाधानों के लिए लागत प्रभावी विकल्प
- अनकूल्ड सीडब्ल्यूडीएम तकनीक बिजली की खपत को कम करती है
- वास्तविक समय की निगरानी के लिए व्यापक डिजिटल निदान
- डाटा सेंटर के उपयोग के लिए व्यापक परिचालन तापमान रेंज
- सीडब्ल्यूडीएम4 एमएसए के साथ पूर्ण अनुपालन अंतर-संचालन सुनिश्चित करता है
8सेवा एवं सहायता
सभी ट्रांससीवर 5 साल की वारंटी और आजीवन तकनीकी सहायता के साथ आते हैं। हम डीएचएल / फेडएक्स विकल्पों के साथ वैश्विक शिपिंग प्रदान करते हैं।बल्क ऑर्डर के लिए कस्टम लेबलिंग और संगतता परीक्षण सेवाएं उपलब्ध हैं.
9. सामान्य प्रश्न
प्रश्न: सीडब्ल्यूडीएम4 और एलआर4 में क्या अंतर है?
उत्तरः सीडब्ल्यूडीएम4 व्यापक चैनल अंतराल के साथ मोटे तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग का उपयोग करता है, जो इसे एलआर4 की तुलना में 2 किमी अनुप्रयोगों के लिए अधिक लागत प्रभावी बनाता है।
प्रश्न: क्या यह ट्रांससीवर डिजिटल निदान का समर्थन करता है?
उत्तर: हाँ, यह तापमान, वोल्टेज, टीएक्स पावर, आरएक्स पावर और लेजर व्यय करंट की निगरानी के लिए पूर्ण डीडीएम कार्यक्षमता प्रदान करता है।
प्रश्न: किस प्रकार के फाइबर की आवश्यकता है?
उत्तरः इष्टतम प्रदर्शन के लिए OS2 विनिर्देश के साथ सिंगल-मोड फाइबर (SMF) की सिफारिश की जाती है।
10. सावधानी
- केवल सिंगल-मोड फाइबर (एसएमएफ) के साथ प्रयोग करें
- न्यूनतम मोड़ त्रिज्या से परे फाइबर झुकने से बचें
- सिग्नल खराब होने से बचने के लिए ऑप्टिकल कनेक्टर्स को साफ रखें
- हैंडलिंग और स्थापना के दौरान ईएसडी सावधानियों का पालन करें
- अधिकतम नामित तापमान से अधिक काम न करें
11कंपनी का परिचय
तारेऑप्टिकल ट्रांससीवर उद्योग में 10 से अधिक वर्षों का अनुभव है। हम उच्च गुणवत्ता वाले विनिर्माण में विशेषज्ञता प्राप्त हैनेटवर्क कार्ड, ऑप्टिकल ट्रांससीवर और नेटवर्क उपकरण। हमारे उत्पादों का उपयोग दुनिया भर में डेटा केंद्रों, उद्यम नेटवर्क और दूरसंचार बुनियादी ढांचे में किया जाता है।हम बड़ी मात्रा में स्टॉक रखते हैं और व्यापक तकनीकी सहायता के साथ प्रतिस्पर्धी मूल्य प्रदान करते हैं.
