100G QSFP28 BIDI SR ऑप्टिकल ट्रांससीवर मॉड्यूल उच्च घनत्व कम शक्ति दोहरी तरंग दैर्ध्य डिजाइन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| मॉडल संख्या: | 100 ग्राम QSFP28 बिडी एसआर |
| दस्तावेज़: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
उत्पाद विवरण

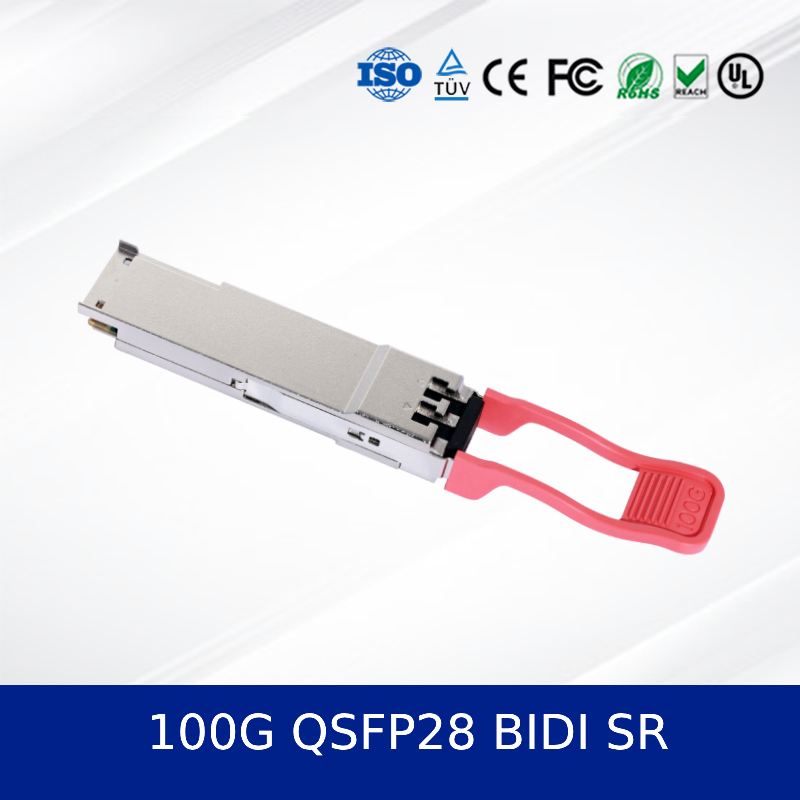

100G QSFP28 BIDI SR ऑप्टिकल ट्रांसीवर मॉड्यूल उच्च घनत्व, कम शक्ति, दोहरी तरंग दैर्ध्य डिजाइन
1. 100G QSFP28 BIDI SR उत्पाद अवलोकन
100G QSFP28 BIDI SR एक उच्च प्रदर्शन वाला 100G QSFP28 द्विदिशात्मक (BIDI) SR ऑप्टिकल ट्रांससीवर मॉड्यूल है जिसे अगली पीढ़ी के डेटा केंद्रों और उच्च गति नेटवर्क अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह ऑप्टिकल मॉड्यूल मल्टीमोड फाइबर पर 100G और 40G ईथरनेट दरों दोनों का समर्थन करता है, एक एकल फाइबर स्ट्रैंड पर द्विदिश संचार को सक्षम करने के लिए दोहरी तरंग दैर्ध्य VCSEL तकनीक (850nm/908nm) का उपयोग करता है। यह QSFP28 MSA और SFF-8636 मानकों के अनुरूप है, यह गर्म-प्लग करने की क्षमता प्रदान करता है,डिजिटल निदान, और कम बिजली की खपत।
2. 100G QSFP28 BIDI SR प्रमुख विशेषताएं
- द्विदिश प्रसारण के लिए दो तरंग दैर्ध्य वीसीएसईएल प्रौद्योगिकी (850 एनएम / 908 एनएम)
- PAM4 और NRZ मॉड्यूलेशन के साथ 100G और 40G ईथरनेट का समर्थन करता है
- गर्म प्लग करने योग्य QSFP28 फॉर्म फैक्टर
- I2C इंटरफेस के माध्यम से डिजिटल नैदानिक निगरानी
- कम बिजली की खपतः ≤ 4W
- ऑपरेटिंग केस का तापमानः 0°C से 70°C
- RoHS के अनुरूप और मजबूत धातु आवास
3. 100G QSFP28 BIDI SR प्रौद्योगिकी और मानक
यह ऑप्टिकल ट्रांससीवर मॉड्यूल QSFP28 MSA, SFF-8636 और IEEE 802.3 मानकों का अनुपालन करता है। यह 100G संचालन के लिए PAM4 मॉड्यूलेशन का उपयोग करता है और KP4 FEC का समर्थन करता है।दोहरी तरंग दैर्ध्य डिजाइन एक एकल OM3/OM4 फाइबर पर पूर्ण-डुप्लेक्स संचार की अनुमति देता है, फाइबर बुनियादी ढांचे की लागत को कम करना।
4कार्य सिद्धांत
मॉड्यूल दो तरंग दैर्ध्य (850nm और 908nm) का उपयोग करके 4x25G विद्युत इनपुट को 2x50G ऑप्टिकल सिग्नल में परिवर्तित करता है। प्रत्येक तरंग दैर्ध्य एक ही फाइबर पर एक साथ प्रेषित और प्राप्त किया जाता है,द्विदिश डेटा प्रवाह को सक्षम करनाएकीकृत डीएसपी और सीडीआर सिग्नल अखंडता और कम बीईआर सुनिश्चित करते हैं।
5आवेदन
- डाटा सेंटर इंटरकनेक्ट
- उच्च प्रदर्शन कंप्यूटिंग (एचपीसी)
- क्लाउड इन्फ्रास्ट्रक्चर
- उद्यम नेटवर्क
- दूरसंचार केंद्र
6विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| डेटा दर | 100G / 40G |
| तरंगदैर्ध्य | 850nm / 908nm |
| अधिकतम दूरी | 70 मीटर (OM3), 100 मीटर (OM4) |
| बिजली की खपत | ≤ 4W |
| डीडीएम समर्थन | हाँ |
| रूप कारक | QSFP28 |
7लाभ
- पारंपरिक एसआर मॉड्यूल की तुलना में फाइबर की संख्या 50% कम करता है
- प्रतिस्पर्धी मॉडलों की तुलना में कम विलंबता और बिजली की खपत
- थर्मल प्रदर्शन में सुधार के लिए मजबूत धातु आवास
- 40G नेटवर्क के साथ पीछे की ओर संगत
8सेवा एवं सहायता
हम 5 साल की वारंटी, वैश्विक शिपिंग और 24/7 तकनीकी सहायता प्रदान करते हैं।सभी ऑप्टिकल ट्रांससीवर मॉड्यूल प्रमुख OEM स्विच के साथ संगतता के लिए परीक्षण किया जाता है.
9अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या यह मॉड्यूल सिस्को/ज्यूनिपर/अरिस्टा स्विच के साथ संगत है?
एकः हाँ, यह QSFP28 MSA मानकों का समर्थन करने वाले अधिकांश प्रमुख ब्रांडों के साथ संगत है।
प्रश्न: SR और BIDI SR में क्या अंतर है?
A: BIDI SR एक फाइबर पर दो तरंग दैर्ध्य का उपयोग करता है, जबकि मानक SR Tx/Rx के लिए अलग-अलग फाइबर का उपयोग करता है।
प्रश्न: क्या इसे 40जी मोड में इस्तेमाल किया जा सकता है?
उत्तर: हाँ, मॉड्यूल I2C विन्यास के माध्यम से 40G मोड का समर्थन करता है।
10. सावधानी
- न्यूनतम मोड़ त्रिज्या से परे फाइबर झुकने से बचें
- क्षति से बचने के लिए साफ फाइबर अंत-तले सुनिश्चित करें
- अधिकतम संचालन तापमान से अधिक न हो
- केवल संगत एमएसए-अनुरूप मेजबानों के साथ प्रयोग करें
11कंपनी का परिचय

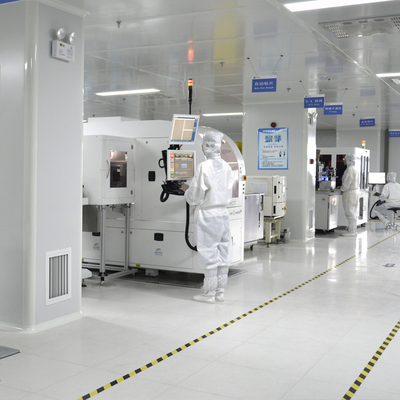

उद्योग के अनुभव के एक दशक से अधिक के साथ, हम एक मजबूत तकनीकी टीम द्वारा समर्थित एक बड़े पैमाने पर विनिर्माण सुविधा संचालित करते हैं। हम Mellanox, Ruckus, Aruba,और Extremeहमारे उत्पाद पोर्टफोलियो में नेटवर्क स्विच, एडाप्टर, वायरलेस एक्सेस पॉइंट, नियंत्रक और केबल शामिल हैं।हम तेजी से वितरण और थोक आपूर्ति क्षमताओं सुनिश्चित करने के लिए भंडार में $ 10 मिलियन से अधिक बनाए रखते हैंहमारी समर्पित बिक्री और इंजीनियरिंग टीमें ग्राहक सेवा और तकनीकी सहायता प्रदान करती हैं, जिससे वैश्विक बाजार में विश्वसनीय प्रतिष्ठा प्राप्त होती है।
