ऑप्टिकल ट्रांससीवर मॉड्यूल 200G QSFP56 SR4 AOC 3m केबल 200G ईथरनेट OM4 MMF के लिए, कम शक्ति, CMIS अनुरूप
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | own |
| प्रमाणन: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| मॉडल संख्या: | 200G QSFP56 SR4 AOC 3M |
| दस्तावेज़: | 200G QSFP56 SR4 AOC 3m.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50pcs |
|---|---|
| मूल्य: | Face to face/bulk price |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | स्पॉट गुड्स 3-7 दिन; अनुकूलन 2-4 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नाम: | ऑप्टिकल ट्रांसीवर मॉड्यूल | प्रतिरूप संख्या।: | CC-QRAOC3-SD |
|---|---|---|---|
| प्रदर्शन: | 200G QSFP56 SR4 AOC 3M | रफ़्तार: | 200 ग्राम |
| विनिर्देश: | 400*265*100 मिमी | हॉट-प्लगेबल: | हाँ |
| वोल्टेज आपूर्ति: | 3.3 वी | प्रचालन केस तापमान: | वाणिज्यिक 0-70 ° C; 10G औद्योगिक -40-85 ° C विकल्प प्रदान करता है। |
| प्रबंध / निदान: | हाई-स्पीड: सीएमआईएस रेव 5.0+ के साथ I, C; 10G: SFF-8472 DDM ICC के साथ। | अनुप्रयोग: | डेटा-सेंटर ईथरनेट, एचपीसी/इन्फिनिबैंड एनडीआर, क्लाउड/बैकबोन और मेट्रो, एक्सेस और एकत्रीकरण। |
| अनुपालन / पर्यावरण: | CE/FCC/UL/TUV/ROHS | स्थिति: | नया |
| प्रमुखता देना: | QSFP56 SR4 AOC ऑप्टिकल ट्रांससीवर मॉड्यूल,CMIS अनुरूप ऑप्टिकल ट्रांससीवर मॉड्यूल,3 मीटर केबल ऑप्टिकल ट्रांससीवर मॉड्यूल |
||
उत्पाद विवरण

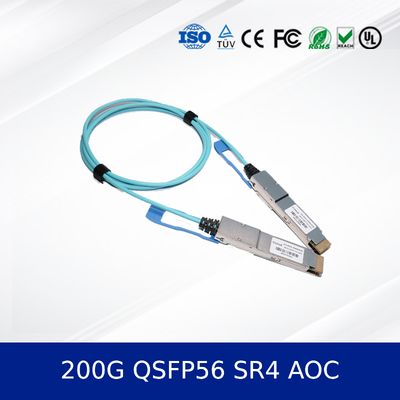

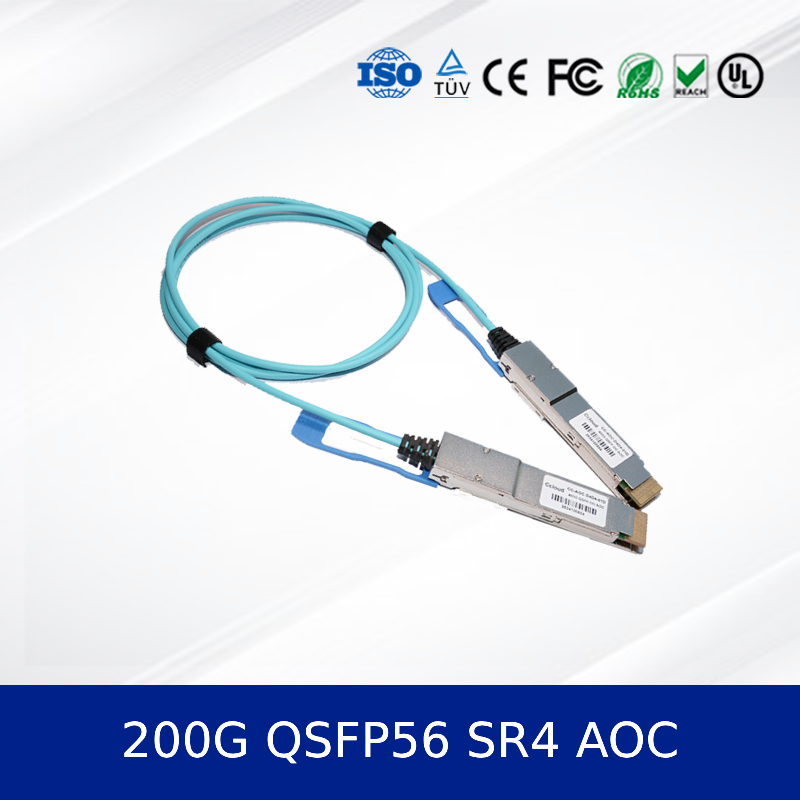

200G QSFP56 SR4 AOC 3m
हमारे साथ डेटा केंद्रों और उच्च प्रदर्शन कंप्यूटिंग (एचपीसी) के लिए उच्च गति, विश्वसनीय कनेक्टिविटी प्रदान करें200G QSFP56 SR4 AOC 3mसक्रिय ऑप्टिकल केबल (एओसी)ऑप्टिकल ट्रांससीवर मॉड्यूलसमाधान को मांग वाले वातावरण में दक्षता और प्रदर्शन के लिए इंजीनियर किया गया है।
प्रमुख बिक्री बिंदु
- आसान तैनाती और रखरखाव के लिए गर्म-प्लग करने योग्य QSFP56 फॉर्म फैक्टर।
- मल्टी-मोड फाइबर पर 200Gbps डेटा दर (4x50G PAM4) का समर्थन करता है।
- OM4 MMF पर 100 मीटर और OM3 MMF पर 70 मीटर तक पहुंच।
- कम बिजली की खपत, आम तौर पर प्रति पोर्ट 4W से कम।
- QSFP56 MSA, SFF-8636 और IEEE 802.3cd सहित उद्योग मानकों के अनुरूप।
उत्पाद का अवलोकन
द200G QSFP56 SR4 एओसीयह छोटी दूरी, उच्च गति डेटा संचार लिंक के लिए डिज़ाइन किया गया है। यह चार स्वतंत्र पूर्ण-डुप्लेक्स चैनलों को एकीकृत करता है, जिनमें से प्रत्येक 26.56 GBaud (53.125 Gbps PAM4 एन्कोडिंग के साथ) पर काम करता है,200 Gbps की कुल बैंडविड्थ प्रदान करता है. यहऑप्टिकल मॉड्यूलमोटे तांबे के केबलों को बदलने के लिए एक आदर्श समाधान है, जो अधिक पहुंच, उच्च बैंडविड्थ घनत्व और विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) के लिए बेहतर प्रतिरक्षा प्रदान करता है।
200G QSFP56 SR4 AOC 3m विशेषताएं
- गर्म प्लग करने योग्य QSFP56 फॉर्म फैक्टर
- 4-चैनल समानांतरऑप्टिकल ट्रांससीवर मॉड्यूल.
- 850 एनएम वीसीएसईएल एरे ट्रांसमीटर और पिन फोटोडटेक्टर एरे रिसीवर।
- ट्रांसमीटर और रिसीवर दोनों चैनलों पर अंतर्निहित सीडीआर (घड़ी और डेटा रिकवरी) ।
- कम बिजली की खपतः < 4W विशिष्ट।
- डिजिटल डायग्नोस्टिक मॉनिटरिंग (डीडीएम) I2C इंटरफेस के माध्यम से।
- RoHS अनुपालन.
प्रौद्योगिकी
यह एओसी PAM4 (पल्स एम्पलीफायर मॉड्यूलेशन 4-स्तर) मॉड्यूलेशन तकनीक का उपयोग करता है,बैंडविड्थ आवश्यकताओं को बढ़ाए बिना पारंपरिक एनआरजेड मॉड्यूलेशन की तुलना में डेटा थ्रूपुट को दोगुना करनायह QSFP56 MSA, IEEE 802.3cd 200GBASE-SR4 ईथरनेट मानक, और CMIS (सामान्य प्रबंधन इंटरफ़ेस विनिर्देश) संशोधन 4 के अनुरूप है।0विद्युत इंटरफेस 200GAUI-4 है।
कार्य सिद्धांत
एओसी एक एम्बेडेड मल्टी-मोड फाइबर केबल पर संचरण के लिए विद्युत संकेतों को ऑप्टिकल संकेतों में परिवर्तित करके कार्य करता है।ट्रांसमीटर पक्ष एक VCSEL (वर्टिकल-कैविटी सरफेस-एमिटिंग लेजर) सरणी का उपयोग इनकमिंग इलेक्ट्रिकल डिफरेंशियल सिग्नल (TX1P/N से TX4P/N तक) को लाइट पल्स में परिवर्तित करने के लिए करता हैये धड़कनें फाइबर के माध्यम से यात्रा करती हैं। रिसीवर के अंत में, एक पिन फोटोड सरणी प्रकाश धड़कनों का पता लगाती है और उन्हें वापस विद्युत अंतर संकेतों (RX1P/N से RX4P/N) में परिवर्तित करती है।दोनों छोरों पर एकीकृत सीडीआर सर्किट सिग्नल अखंडता और समय वसूली सुनिश्चित करते हैं.
आवेदन
- डाटा सेंटर रीढ़-पत्ती इंटरकनेक्शन।
- उच्च प्रदर्शन कंप्यूटिंग (एचपीसी) क्लस्टर।
- कृत्रिम बुद्धिमत्ता (एआई) और मशीन लर्निंग प्रशिक्षण कपड़े।
- स्टोरेज एरिया नेटवर्क (एसएएन) के भीतर नेटवर्क बुनियादी ढांचा।
- टॉप-ऑफ-रैक (ToR) स्विच को सर्वर या अन्य स्विच से जोड़ना।
यह QSFP56 फॉर्म फैक्टर और 200G ईथरनेट या InfiniBand HDR प्रोटोकॉल का समर्थन करने वाले स्विच और एडेप्टर के प्रमुख ब्रांडों के साथ संगत है।
विनिर्देश और चयन गाइड
तकनीकी विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| डेटा दर (एग्रीगेट) | 212.5 Gbps (4×53.125 Gbps PAM4) |
| अधिकतम दूरी (OM4 / OM3 MMF) | 100 मीटर / 70 मीटर |
| तरंगदैर्ध्य | 850 एनएम |
| बिजली की खपत | < 4W विशिष्ट |
| आपूर्ति वोल्टेज | 3.3 V ± 5% |
| केस ऑपरेटिंग तापमान | 0°C से +70°C |
| इंटरफेस (इलेक्ट्रिकल) | 200GAUI-4 |
| इंटरफेस (ऑप्टिकल) | एमपीओ-12 कनेक्टर |
| निदान | डिजिटल डायग्नोस्टिक मॉनिटरिंग (SFF-8636) |
ऑर्डर करने की जानकारी
| भाग संख्या | केबल की लंबाई | फाइबर का प्रकार |
|---|---|---|
| CC-QRRAOC3-SD | 3 मीटर | OM3 |
| CC-QRRAOC5-SD | 5 मीटर | OM3 |
| CC-QRRAOC7-SD | 7 मीटर | OM3 |
| CC-QRRAOCX-SD | 10 मीटर | OM3 |
लाभ
- बेहतर पहुंच और बैंडविड्थःनिष्क्रिय डीएसी की तुलना में अधिक दूरी (100 मीटर तक) और अधिक बैंडविड्थ प्रदान करता है, जो आमतौर पर कम पहुंच (<5 मीटर) तक सीमित होते हैं।
- ईएमआई प्रतिरक्षाःऑप्टिकल फाइबर विद्युत चुम्बकीय हस्तक्षेप के प्रति प्रतिरोधी है, जिससे विद्युत शोर वातावरण में स्थिर डेटा संचरण सुनिश्चित होता है।
- वजन और थोक में कमी:समकक्ष तांबे के केबलों की तुलना में पतला और हल्का, वायु प्रवाह में सुधार और उच्च घनत्व वाले रैक में केबल प्रबंधन को आसान बनाता है।
- कम शक्तिःकुछ मीटर से अधिक दूरी के लिए सक्रिय तांबे के समाधानों की तुलना में कम बिजली की खपत करता है, जिससे कम परिचालन व्यय (OPEX) और ठंडा चलने वाले डेटा केंद्रों में योगदान मिलता है।
- निवेश संरक्षण:दऑप्टिकल ट्रांससीवर मॉड्यूलभविष्य के समान डिजाइन800 ग्राम ओएसएफपीप्रौद्योगिकी, संगतता और स्केलेबिलिटी सुनिश्चित करता है।
सेवा एवं सहायता
हम अपने उत्पादों के पीछे एक व्यापक सेवा पैकेज के साथ खड़े हैं। इसमें एक मानक सीमित वारंटी, वॉल्यूम ऑर्डर के लिए विश्वसनीय लीड समय और पूर्व-बिक्री तकनीकी परामर्श तक पहुंच शामिल है।हमारी सहायता टीम एकीकरण की चुनौतियों में सहायता करने और आपके विशिष्ट नेटवर्क वातावरण के भीतर इष्टतम प्रदर्शन सुनिश्चित करने के लिए उपलब्ध है.
अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्रश्न 1: इस एओसी और डीएसी (डायरेक्ट अटैक कॉपर केबल) में क्या अंतर है?
एः एओसी फाइबर ऑप्टिक्स का उपयोग करते हैं, जिससे लंबी पहुंच (100 मीटर तक), ईएमआई के प्रति प्रतिरोध और कम वजन की अनुमति मिलती है। डीएसी तांबा आधारित होते हैं, आम तौर पर कम दूरी तक सीमित होते हैं (आमतौर पर 200 जी के लिए <5 मीटर),भारी होते हैं, और ईएमआई के प्रति संवेदनशील हो सकते हैं।
Q2: क्या यह AOC 100G QSFP28 पोर्ट के साथ संगत है?
एः भौतिक कनेक्टर QSFP56 पोर्ट के लिए डिज़ाइन किया गया है। जबकि कुछ ब्रेकआउट परिदृश्यों में विद्युत संगतता संभव हो सकती है (उदाहरण के लिए, 200G से 2x100G),यह मुख्य रूप से 200G संचालन के लिए एक देशी QSFP56 पोर्ट की आवश्यकता होती है. हमेशा स्विच/एडाप्टर संगतता सूचियों की जाँच करें.
प्रश्न 3: इस केबल की औसत बिजली की खपत क्या है?
उत्तरः सामान्य बिजली की खपत 4W से कम है, जिससे यह उच्च घनत्व की तैनाती के लिए ऊर्जा कुशल विकल्प बन जाता है।
प्रश्न 4: क्या मैं OM5 फाइबर के साथ इस AOC का उपयोग कर सकता हूँ?
उत्तर: हां, यह एओसी ओएम5 मल्टीमोड फाइबर के साथ संगत है और 100 मीटर की अधिकतम निर्दिष्ट दूरी तक पहुंच सकता है।
सावधानियां
- संभालना:आंतरिक फाइबरों को स्थायी क्षति से बचने के लिए केबल को उसकी न्यूनतम मोड़ त्रिज्या (30 मिमी) से अधिक मोड़ने से बचें।
- संगतता:खरीद से पहले अपने विशिष्ट स्विच, राउटर, या एडाप्टर मॉडल के साथ संगतता सत्यापित करें. जबकि मानक के अनुरूप, कार्यान्वयन भिन्न हो सकता है.
- पर्यावरण:विश्वसनीयता और दीर्घायु सुनिश्चित करने के लिए केबल को निर्दिष्ट तापमान और आर्द्रता सीमाओं के भीतर संचालित करें और स्टोर करें।
- सफाई:ऑप्टिकल कनेक्टर्स को साफ रखें और जब उपयोग में न हों तो उन्हें धूल से सुरक्षित रखें। दूषित कनेक्टर्स प्रदर्शन में काफी गिरावट ला सकते हैं।
- इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी):आंतरिक इलेक्ट्रॉनिक्स को नुकसान से बचाने के लिए हैंडलिंग के दौरान मानक ईएसडी सावधानियों का पालन करें।
कंपनी का परिचय

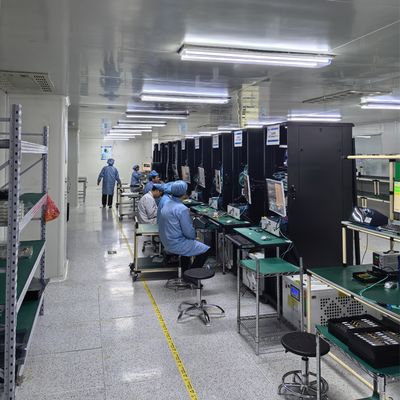

उद्योग के एक दशक से अधिक के अनुभव का लाभ उठाते हुए, हमारी कंपनी एक मजबूत तकनीकी इंजीनियरिंग टीम द्वारा समर्थित एक बड़े पैमाने पर विनिर्माण सुविधा से संचालित होती है।हमने उच्च गुणवत्ता वाले नेटवर्किंग समाधानों के साथ विविध वैश्विक ग्राहकों की सेवा करके एक ठोस प्रतिष्ठा बनाई है.
