मेलानॉक्स MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 ऑप्टिकल ट्रांसीवर | 850nm MMF
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MMA2P00-AS |
| दस्तावेज़: | MMA2P00-AS.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| स्थिति: | नया और मौलिक | उपलब्धता: | भंडार |
|---|---|---|---|
| तकनीकी: | ईथरनेट | अधिकतम गति: | 25gbe |
| कनेक्टर प्रकार: | SFP28 | पारलौकिक पहुंच: | 100 मीटर तक |
| प्रमुखता देना: | Mellanox 25GbE SR SFP28 ट्रांससीवर,850nm MMF ऑप्टिकल ट्रांससीवर,गारंटी के साथ Mellanox MMA2P00-ASHT ट्रांससीवर |
||
उत्पाद विवरण

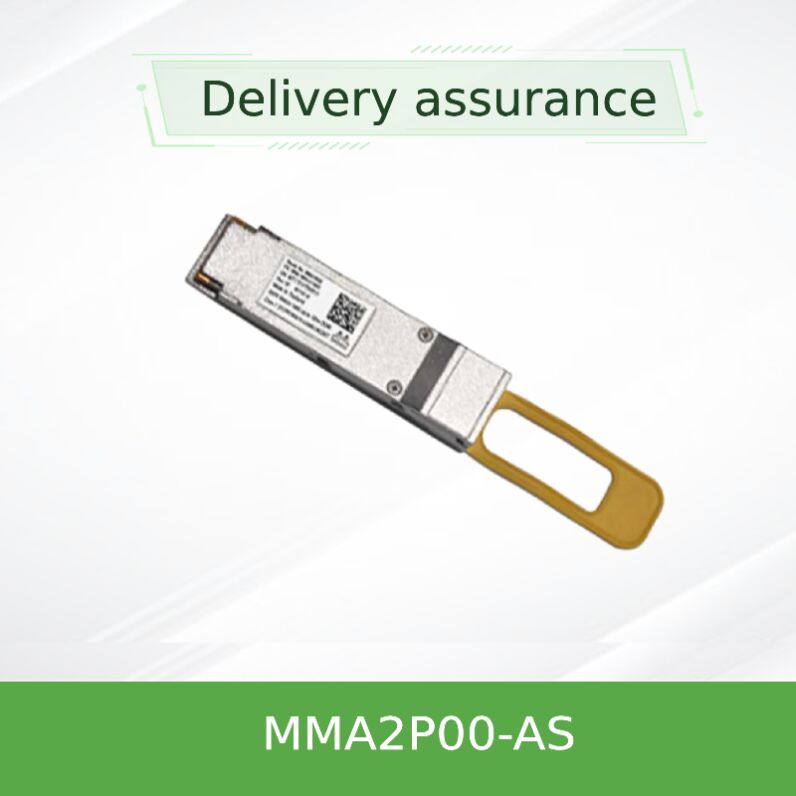

Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 ऑप्टिकल ट्रांससीवर
25GbE और 10GbE ईथरनेट के लिए उच्च प्रदर्शन 850nm मल्टीमोड SFP28, चयन योग्य रीटाइमिंग, विस्तारित तापमान विकल्प (85°C तक), और IEEE अनुपालन की विशेषता।
उत्पाद का अवलोकन
दMMA2P00-ASऔरMMA2P00-ASHTउच्च गति 25GbE कनेक्टिविटी के लिए डिज़ाइन किए गए Mellanox® के प्लग करने योग्य SFP28 ऑप्टिकल ट्रांससीवर हैं।वे कम बिजली की खपत के साथ असाधारण संकेत अखंडता प्रदान करने के लिए उन्नत एकीकृत सर्किट प्रौद्योगिकी का लाभ उठाते हैंदोहरे मल्टीमोड फाइबर पर 850 एनएम की नाममात्र तरंग दैर्ध्य पर काम करने वाले ये मॉड्यूल SFF-8402 और IEEE 802.3bm विनिर्देशों के पूर्ण अनुरूप हैं।ऑप्टिकल इंटरफ़ेस मानक एलसी डुप्लेक्स कनेक्टर का उपयोग करता है, 25.78125 GBd तक डेटा दरों का समर्थन करते हैं। ट्रांसमीटर और रिसीवर दोनों पर चयन योग्य रीटाइमिंग के साथ, वे 25G रीटाइम या 10G गैर-रीटाइम ऑपरेशन के लिए लचीलापन प्रदान करते हैं।सख्त उत्पादन परीक्षण विश्वसनीय आउट-ऑफ-बॉक्स प्रदर्शन सुनिश्चित करता है.
प्रमुख विशेषताएं
- ट्रांसमीटर और रिसीवर दोनों मार्गों के लिए चयन योग्य रीटाइमिंग (रजिस्टर के माध्यम से चालू/बंद)
- सिग्नल अनुकूलन के लिए प्रोग्राम करने योग्य आरएक्स आउटपुट आयाम और पूर्व-अभिव्यक्ति
- प्रोग्राम करने योग्य Tx इनपुट इक्वेलाइज़र और इनपुट स्क्वेच फ़ंक्शन
- SFF-8402, SFF-8472, IEEE 802.3 25GBASE-SR और 10GBASE-SR के अनुरूप
- 3SFP28 पावर लेवल 1 (1.5W अधिकतम) के साथ.3V बिजली की आपूर्ति
- बिट त्रुटि दर (BER) 1E-15 से बेहतर
- विस्तारित ऑपरेटिंग केस तापमानः 0°C से 85°C (MMA2P00-ASHT) 90°C तक आंतरिक DDM रीडिंग के साथ
- लेजर सुरक्षा वर्ग 1 (IEC/EN 60825-1 के अनुरूप)
- गर्म प्लग करने योग्य SFP28 फॉर्म फैक्टर
- RoHS अनुरूप (लीड मुक्त)
प्रौद्योगिकी एवं एकीकरण
मेलनॉक्स की एकीकृत सर्किट तकनीक SFP28 पैकेज के अंदर कम शक्ति और उच्च प्रदर्शन को सक्षम करती है।मॉड्यूल में एक वीसीएसईएल सरणी (850 एनएम) और एक पीआईएन रिसीवर शामिल है जो डीएसपी-आधारित रीटाइमिंग फ़ंक्शन के साथ जुड़ा हुआ है. 25G ऑपरेशन के लिए चयनित रूप से रीटाइमिंग सक्षम किया जा सकता है या 10G बैकवर्ड संगतता के लिए बाईपास किया जा सकता है। SFF-8472 के अनुसार डिजिटल डायग्नोस्टिक्स (DDM) तापमान, वोल्टेज,लेजर पूर्वाग्रह, और ऑप्टिकल पावर। प्रोग्राम करने योग्य Tx इक्वेलाइज़र मेजबान बोर्ड के नुकसान की भरपाई करता है, जबकि Rx जोर विभिन्न लिंक स्थितियों के लिए समायोजित होता है,लंबे मल्टीमोड फाइबर पर भी आंखों के मजबूत उद्घाटन सुनिश्चित करना.
विशिष्ट तैनाती
- डाटा सेंटर इंटरकनेक्टःरैक के भीतर या आसन्न रैक पर सर्वर, स्विच और भंडारण के बीच 25GbE लिंक (OM4 पर 100 मीटर तक) ।
- 10GbE विरासत एकीकरणः10GBASE-SR कनेक्शनों के लिए स्वचालित दर फ़ॉलबैक (पुनः समयबद्ध करने को अक्षम करके), मौजूदा निवेशों की रक्षा करना।
- एंटरप्राइज कोर/एग्रीगेशनःउच्च घनत्व वाले SFP28 पोर्ट 25G सक्षम एनआईसी से कनेक्ट करने वाले टॉप-ऑफ-रैक स्विच में।
- उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी):क्लस्टर इंटरकनेक्ट के लिए कम विलंबता और कम BER।
संगतता और अन्तरक्रियाशीलता
| प्रणाली/मानक | अनुपालन / नोट्स |
|---|---|
| IEEE 802.3 25GBASE-SR | पूर्ण अनुपालन (पुनर्निर्धारण सक्षम के साथ) |
| IEEE 802.3 10GBASE-SR | पूर्ण अनुपालन (पुनर्मूल्यांकन अक्षम) |
| SFF-8402 / SFF-8472 | मैकेनिकल और प्रबंधन इंटरफ़ेस |
| मेलनॉक्स स्विच और एडाप्टर | स्पेक्ट्रम स्विच, कनेक्टएक्स-4/5/6 एनआईसी के साथ परीक्षण किया गया |
| ब्रॉडकॉम / सिस्को / एरिस्टा 25जी प्लेटफार्म | विक्रेता-प्रमाणित डिजाइन; पारस्परिक कार्यक्षमता की उम्मीद है लेकिन प्रत्येक प्लेटफॉर्म के लिए पुष्टि की गई है |
तकनीकी विनिर्देश
| पैरामीटर | मूल्य / सीमा |
|---|---|
| आपूर्ति वोल्टेज | 3.135 वी ️ 3.465 वी (3.3 वी नाममात्र) |
| शक्ति विसर्जन (कोई रीटाइमिंग नहीं) | 0.45 W टाइप, 0.5 W अधिकतम |
| शक्ति विसर्जन (पुनर्निर्माण) | 0.7 W टाइप, 0.8 W अधिकतम |
| डाटा दर (ऑप्टिकल) | 25.78125 GBd (NRZ) तक |
| तरंगदैर्ध्य | 840 ️ 860 एनएम (नाममात्र 850 एनएम) |
| अधिकतम पहुंच (25GbE) | OM3 पर 70 मीटर, OM4 पर 100 मीटर |
| अधिकतम पहुंच (10GbE) | OM3 पर 100 मीटर (10G पर विशिष्ट 300 मीटर) |
| नुकसान की सीमा (औसत) | 3.4 डीबीएम (अधिकतम) ️ सार्वजनिक रूप से निर्दिष्ट नहीं |
| ऑपरेटिंग केस टेम्प (MMA2P00-AS) | 0 °C से 70 °C (आंतरिक डीडीएम 75 °C तक) |
| ऑपरेटिंग केस टेम्प (MMA2P00-ASHT) | 0 °C से 85 °C (90 °C तक आंतरिक डीडीएम) |
| भंडारण तापमान | -40 °C से 85 °C तक |
| सापेक्ष आर्द्रता (ऑपरेटिंग) | 5% ∼ 85% (गैर-संक्षेपण) |
| बीईआर | < 1E-15 |
| कनेक्टर/फाइबर प्रकार | दोहरी एलसी/मल्टीमोड (ओएम3/ओएम4) |
चयन गाइडः MMA2P00-AS बनाम MMA2P00-ASHT
| भाग संख्या | ऑपरेटिंग टेम्प | डीडीएम रीडिंग | के लिए सर्वश्रेष्ठ |
|---|---|---|---|
| MMA2P00-AS | 0°C से 70°C | 75°C तक आंतरिक | मानक डेटा केंद्र/उद्यम वातावरण |
| MMA2P00-ASHT | 0°C से 85°C तक | 90°C तक आंतरिक | बाहरी, औद्योगिक या उच्च तापमान वाले क्षेत्र |
दोनों समान ऑप्टिकल और विद्युत विशेषताओं का समर्थन करते हैं; विस्तारित केस तापमान आवश्यकताओं के लिए एचटी संस्करण चुनें।
लाभ और व्यावसायिक मूल्य
- ऊर्जा दक्षताःउच्च घनत्व के अनुप्रयोगों में 0.45W तक ही थर्मल भार कम होता है।
- भविष्य के लिए तैयार और पिछड़े संगतःएकल एसकेयू 25जी और 10जी दोनों बुनियादी ढांचे को कवर करता है।
- विस्तारित तापमान सीमा (एचटी):अतिरिक्त शीतलन के बिना अनियंत्रित वातावरण में तैनाती की अनुमति देता है।
- मेलनॉक्स की गुणवत्ताःकठोर उत्पादन परीक्षण सबसे कम क्षेत्र में विफलता दर सुनिश्चित करता है।
- विक्रेता-प्रमाणित:Mellanox द्वारा इंजीनियर और परीक्षण किया गया, Mellanox प्रणालियों के साथ सहकार्यता की गारंटी और कम संगतता जोखिम।
सेवा और वारंटी की जानकारी
Mellanox LinkX ऑप्टिकल ट्रांससीवर में एक1 वर्ष की सीमित हार्डवेयर वारंटीभागों की मरम्मत या प्रतिस्थापन को कवर करता है। तकनीकी सहायता Mellanox के वैश्विक भागीदारों के माध्यम से उपलब्ध है। उन्नत प्रतिस्थापन विकल्पों या विस्तारित समर्थन के लिए, कृपया अपने बिक्री प्रतिनिधि से संपर्क करें.
सभी मॉड्यूल RoHS अनुरूप हैं और कक्षा 1 लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
खरीदार चेकलिस्ट
- सत्यापित करें कि आपका स्विच/राउटर SFP28 (25G) या SFP+ (10G) पोर्ट का समर्थन करता है.
- MMA2P00-ASHT चुनें यदि परिवेश का तापमान 70°C से अधिक हो सकता है।
- सुनिश्चित करें कि मल्टीमोड फाइबर प्रकार (OM3/OM4) और दूरी (≤100 मीटर) आपके लिंक बजट को पूरा करती है।
- अपने होस्ट की आवश्यकताओं के अनुसार रीटाइमिंग सेटिंग की पुष्टि करें (पंजीकरण नियंत्रण) ।
- बड़ी तैनाती के लिए, गैर-मेलनॉक्स उपकरण के साथ अंतर-संचालन परीक्षण के परिणामों का अनुरोध करें।
अक्सर पूछे जाने वाले प्रश्न
उत्तरः हाँ. पुनः समयबद्ध करने के अक्षम होने पर (रजिस्टर या स्वचालित बातचीत के माध्यम से), यह 10GBASE-SR मॉड्यूल के रूप में कार्य करता है। 10G SFP+ के लिए होस्ट समर्थन की पुष्टि करें.
एः एएसएचटी संस्करण 85°C ऑपरेटिंग केस तापमान (बनाम 70°C) के लिए योग्य है और 90°C तक आंतरिक डीडीएम रीडिंग की अनुमति देता है।
A: अनुशंसित नहीं है। यह OM3/OM4 के लिए अनुकूलित है। OM2 पर पहुंच निर्दिष्ट नहीं है और सीमित हो सकती है।
A: हाँ, यह Mellanox डेटा के साथ कारखाना-प्रोग्राम किया गया है, जो Mellanox मेजबानों में सही पहचान सुनिश्चित करता है। तृतीय-पक्ष प्लेटफार्मों को कस्टम कोडिंग की आवश्यकता हो सकती है ️ कृपया सत्यापित करें।
सावधानी और हैंडलिंग
- ईएसडी के प्रति संवेदनशील होने पर उचित ग्राउंडिंग का प्रयोग करें।
- जब मॉड्यूल चालू हो तो ऑप्टिकल पोर्टों में देखने से बचें।
- पूर्ण अधिकतम नामित सीमाओं (आपूर्ति वोल्टेज, क्षति सीमा) से अधिक नहीं होना चाहिए।
- संभोग से पहले ऑप्टिकल कनेक्टर्स को साफ करें; प्रदूषण की जांच करें।
- यह सुनिश्चित करें कि मेजबान उपकरण पर्याप्त वेंटिलेशन प्रदान करता है, विशेष रूप से एचटी वातावरण में।
