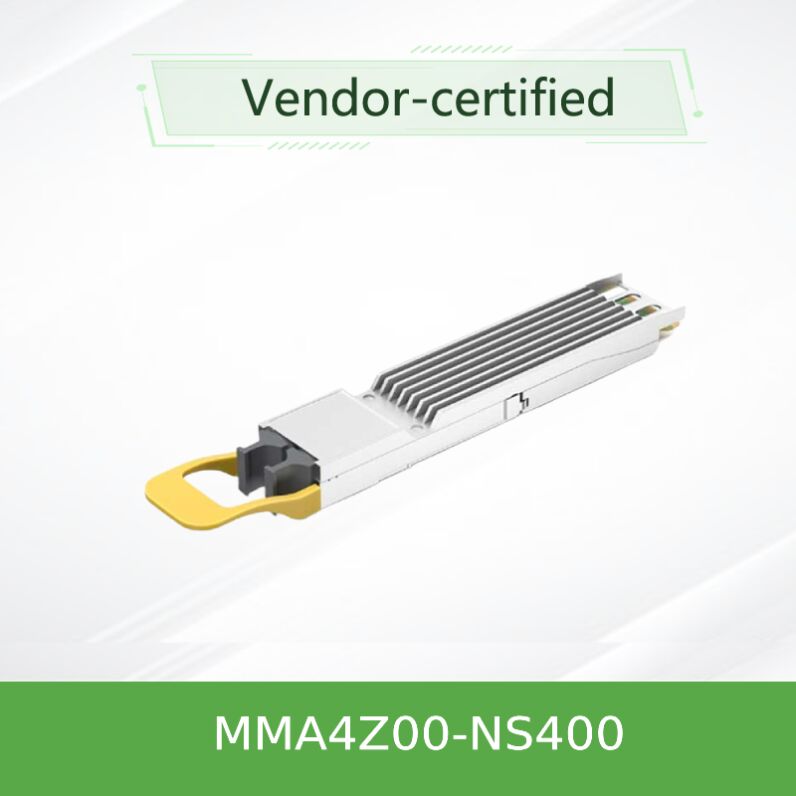

NVIDIA MMA4Z00-NS400

NVIDIA MMA4Z00-NS400 एक 400Gb/s एकल-पोर्ट OSFP SR4 मल्टीमोड ट्रांससीवर है जिसे NVIDIA ConnectX-7 एडेप्टर और क्वांटम-2 / स्पेक्ट्रम-4 स्विच के लिए डिज़ाइन किया गया है।यह स्वचालित प्रोटोकॉल का पता लगाने के साथ दोनों InfiniBand और ईथरनेट प्रोटोकॉल का समर्थन करता है. 100G PAM4 मॉड्यूलेशन के 4 चैनलों का उपयोग करके, यह एकल MPO-12/APC कनेक्टर के माध्यम से OM4 मल्टीमोड फाइबर पर 50 मीटर तक पहुंच प्रदान करता है।फ्लैट-टॉप डिजाइन इष्टतम थर्मल प्रदर्शन के लिए कनेक्टएक्स-7 पिंजरे पर सवारी हीटसिंक के साथ एकीकृत करता है.

उत्पाद का अवलोकन

MMA4Z00-NS400 NVIDIA के एंड-टू-एंड 400G InfiniBand और Ethernet पारिस्थितिकी तंत्र में एक प्रमुख घटक है।यह विशेष रूप से कनेक्टएक्स-7 ओएसएफपी आधारित होस्ट चैनल एडाप्टर (एचसीए) के साथ उपयोग के लिए डिज़ाइन किया गया है और एनवीडिया क्वांटम -2 या स्पेक्ट्रम -4 स्विच में ट्विन-पोर्ट ओएसएफपी ट्रांससीवर से जुड़ता हैमॉड्यूल में 850 एनएम वीसीएसईएल तकनीक का उपयोग करते हुए 4 स्वतंत्र प्रसारण और प्राप्त चैनल हैं। जब 1:2 स्प्लिटर फाइबर केबल (एमएफपी 7 ई 20 श्रृंखला) के साथ जोड़ा जाता है, तो केवल दो चैनल सक्रिय होते हैं।स्वचालित रूप से गति को 200Gb/s (NDR200) तक कम करना और बिजली की खपत को 5 तक कम करना.5W. ट्रांससीवर CMIS 4.0 संगत है और उन्नत डिजिटल डायग्नोस्टिक निगरानी (DDM) का समर्थन करता है.

प्रमुख विशेषताएं

• दोहरे प्रोटोकॉल समर्थनःस्वचालित प्रोटोकॉल का पता लगाने के साथ इनफिनिबैंड (एनडीआर) और ईथरनेट (400GbE) दोनों वातावरणों में निर्बाध रूप से काम करता है।
• उच्च-गति ऑप्टिक्सः850 एनएम वीसीएसईएल एरे के साथ 100 जी पीएएम4 मॉड्यूलेशन के 4 चैनल।
• विस्तारित पहुंचःOM4 मल्टीमोड फाइबर पर 50 मीटर, OM3 पर 30 मीटर।
• बुद्धिमान पावर स्केलिंगः200G मोड (2-चैनल मोड) में काम करते समय स्वचालित रूप से 8.5W से 5.5W तक बिजली को कम करता है।
• फ्लैट-टॉप ओएसएफपी डिज़ाइनःकनेक्टएक्स-7 एडाप्टर पिंजरों पर सवारी हीटसिंक के साथ थर्मल प्रबंधन के लिए अनुकूलित।
• कोणीय पोलिश कनेक्टर:एमपीओ-12/एपीसी (ग्रीन शेल) बैक रिफ्लेक्शन को कम करता है; यूपीसी (एक्वा) कनेक्टर्स के साथ संगत नहीं है।
• व्यापक निदान:डीडीएम के माध्यम से Tx/Rx पावर मॉनिटरिंग, पूर्वाग्रह वर्तमान, वोल्टेज और तापमान का समर्थन करता है।
• नियामक अनुपालनःकक्षा 1 लेजर सुरक्षा, RoHS अनुरूप, OSFP MSA और CMIS 4.0 अनुरूप।

ऑप्टिकल एवं विद्युत प्रौद्योगिकी

MMA4Z00-NS400 100G प्रति लेन PAM4 मॉड्यूलेशन तकनीक का लाभ उठाता है। विद्युत मेजबान इंटरफ़ेस में 8 अंतर जोड़े (4 Tx, 4 Rx) होते हैं जो 53.125 Gbaud पर काम करते हैं।ऑप्टिकल इंजन एकीकृत ड्राइवर और टीआईए सरणी के साथ 850nm वीसीएसईएल का उपयोग करता हैइस मॉड्यूल में अनुकूली Tx इनपुट समानांतर, प्रोग्राम करने योग्य Rx आउटपुट आयाम, और सिग्नल अखंडता अनुकूलन के लिए पूर्व / पोस्ट-कर्सर ट्यूनिंग शामिल हैं।अंतर्निहित पीआरबीएस जनरेटर और चेकर बाहरी परीक्षण उपकरण के बिना इन-सिस्टम लिंक सत्यापन को सक्षम करते हैं.

विशिष्ट तैनाती और उपयोग के मामले

• स्विच-टू-एचसीए 400जी लिंकःक्वांटम-2 या स्पेक्ट्रम-4 स्विच (ट्विन-पोर्ट ट्रांससीवर का उपयोग करके) को सीधे MFP7E10 फाइबर केबलों के माध्यम से कनेक्टएक्स-7 ओएसएफपी एडाप्टर से जोड़ना।

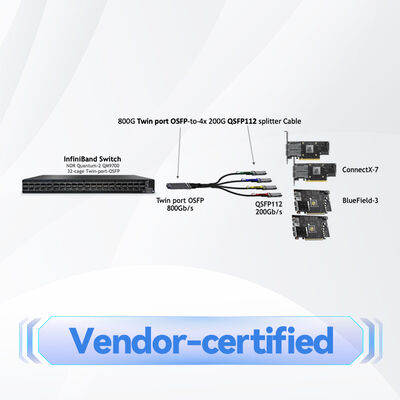

• 200G फैन-आउट कॉन्फ़िगरेशनःMFP7E20 1:2 स्प्लिटर केबलों का उपयोग करके एक ट्विन-पोर्ट स्विच ट्रांसीवर को 200Gb/s पर काम करने वाले चार कनेक्टएक्स-7 एडेप्टरों से जोड़ना।
• स्विच-टू-स्विच उपलिंकः400G या 800G एग्रीगेशन के लिए स्विच में ट्विन-पोर्ट ट्रांसीवरों से प्रत्यक्ष जुड़ाव।
• उच्च घनत्व वाले एआई क्लस्टर:ब्लूफील्ड-3 डीपीयू (क्यूएसएफपी112 एडेप्टर के माध्यम से) के साथ जीपीयू-त्वरित वातावरण में कम विलंबता, उच्च बैंडविड्थ कनेक्टिविटी को सक्षम करना।

नोटः यह ओएसएफपी मॉड्यूल ब्लूफील्ड-3 डीपीयू के साथ संगत नहीं है, जिसके लिए क्यूएसएफपी112 फॉर्म फैक्टर की आवश्यकता होती है।

संगतता

• एडाप्टर:एनवीआईडीआईए कनेक्टएक्स-7 ओएसएफपी आधारित होस्ट चैनल एडाप्टर।
• स्विच:एनवीआईडीआईए क्वांटम-2 इन्फिनिबैंड स्विच (ट्विन-पोर्ट ओएसएफपी के साथ), एनवीआईडीआईए स्पेक्ट्रम-4 ईथरनेट स्विच।
• फाइबर केबल:NVIDIA MFP7E10 श्रृंखला (सीधी, 4-चैनल MPO/APC से MPO/APC) और MFP7E20 श्रृंखला (1:2 स्प्लिटर, 4-चैनल से दोहरी 2-चैनल MPO/APC) ।
• प्रोटोकॉल:InfiniBand NDR (400Gb/s) और NDR200 (200Gb/s); ईथरनेट 400GbE और 200GbE।

तकनीकी विनिर्देश

नोट: विनिर्देश NVIDIA प्रलेखन पर आधारित हैं. कृपया आदेश देने से पहले पुष्टि करें.

चयन मार्गदर्शिकाः संबंधित ट्रांससीवर

उत्पाद के फायदे

• अंत से अंत तक NVIDIA अखंडताःकठोर उत्पादन परीक्षण NVIDIA आधारित बुनियादी ढांचे में इष्टतम प्रदर्शन और स्थायित्व सुनिश्चित करता है।
• स्वचालित गति और शक्ति अनुकूलनःकनेक्टेड केबल के आधार पर 400G और 200G मोड के बीच गतिशील रूप से स्विच करता है, ऊर्जा दक्षता को अनुकूलित करता है।
• भविष्य के लिए तैयार डिजाइनःसीएमआईएस 4.0 अनुपालन और उन्नत निदान के लिए समर्थन अगली पीढ़ी के डेटा केंद्रों में निर्बाध एकीकरण की अनुमति देता है।
• सरलीकृत सूचीःएक ट्रांससीवर भाग संख्या इन्फिनिबैंड और ईथरनेट तैनाती दोनों के लिए काम करती है.

सेवा एवं सहायता

हांगकांग स्टारसर्ज समूह आपके नेटवर्क बुनियादी ढांचे के लिए व्यापक सहायता प्रदान करता हैः

• सही ट्रांससीवर और केबल चयन सुनिश्चित करने के लिए तकनीकी पूर्व-बिक्री परामर्श।
• सुरक्षित पैकेजिंग और तेजी से वितरण विकल्पों के साथ वैश्विक शिपिंग।
• स्थापना और समस्या निवारण के लिए बिक्री के बाद समर्थन।
• वारंटी और वापसी सेवाएं शर्तों के अधीन हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या MMA4Z00-NS400 का उपयोग ब्लूफील्ड-3 डीपीयू में किया जा सकता है?
A: नहीं. ब्लूफील्ड-3 एडाप्टर केवल QSFP112 फॉर्म फैक्टर मॉड्यूल स्वीकार करते हैं. यह OSFP मॉड्यूल ConnectX-7 OSFP एडाप्टर और स्विच के लिए डिज़ाइन किया गया है.

प्रश्न: ग्रीन और एक्वा एमपीओ कनेक्टर्स में क्या अंतर है?
A: हरे रंग का मतलब इस ट्रांससीवर में इस्तेमाल किया गया एंगल पॉलिश कनेक्टर (APC) है। एक्वा का मतलब अल्ट्रा पॉलिश कनेक्टर (UPC) है। वे अलग-अलग पॉलिश कोणों के कारण संगत नहीं हैं।

प्रश्न: ट्रांससीवर 200 जी मोड में स्वचालित रूप से कैसे स्विच करता है?
उत्तर: जब एक MFP7E20 स्प्लिटर केबल डाला जाता है, तो चार फाइबर चैनलों में से केवल दो भौतिक रूप से मौजूद होते हैं। ट्रांससीवर इसका पता लगाता है और केवल दो लेन को सक्रिय करता है, गति और शक्ति को कम करता है।

प्रश्न: 400 जी पर सामान्य बिजली की खपत कितनी है?
उत्तर: सामान्य शक्ति 8.0W है, जिसमें अधिकतम 8.5W है। 200G मोड में, सामान्य शक्ति 5.5W तक गिर जाती है।

हैंडलिंग और इंस्टॉलेशन सावधानी

• ऑप्टिकल पोर्टों पर हमेशा धूल के ढक्कन का प्रयोग करें जब कनेक्ट न हों। भविष्य के उपयोग के लिए ढक्कनों को सहेजें।
• ट्रांससीवर कंटेनर और फाइबर कनेक्टर दोनों को सम्मिलित करने से पहले साफ करें।
• स्थैतिक डिस्चार्ज के संपर्क से बचें। ईएसडी-सुरक्षित हैंडलिंग प्रक्रियाओं का पालन करें।
• यूपीसी और एपीसी कनेक्टर्स को न मिलाएं; कनेक्टर्स के प्रकार की जांच करें (ग्रीन शेल = एपीसी) ।
• सुनिश्चित करें कि होस्ट डिवाइस (एडाप्टर/स्विच) OSFP फॉर्म फैक्टर और आवश्यक फर्मवेयर संस्करण का समर्थन करता है।

एक झलक में मुख्य तथ्य

संगतता मैट्रिक्स

खरीदार चेकलिस्ट

• पुष्टि करें कि आपका एडाप्टर/स्विच ओएसएफपी फॉर्म फैक्टर और 400जी एनडीआर/ईथरनेट का समर्थन करता है.
• उपयुक्त फाइबर केबल चुनें: 400G के लिए सीधा (MFP7E10), 200G के लिए फैन-आउट के लिए स्प्लिटर (MFP7E20) ।
• यह सुनिश्चित करें कि फाइबर प्रकार MPO-12/APC कनेक्टरों के साथ मल्टीमोड OM3 या OM4 हो।
• अपने चेसिस में केस तापमान रेंज और वायु प्रवाह की जांच करें।
• होस्ट डिवाइस पर किसी भी फर्मवेयर आवश्यकताओं की जाँच करें.
