NVIDIA MMS4X00-NS400 400G OSFP ट्रांससीवर DR4 सिंगल-मोड ConnectX-7 एडेप्टर के लिए
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MMS4X00-NS400 |
| दस्तावेज़: | MMS4X00-NS400.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | MMS4X00-NS400 (980-9I31N-00NM00) | आकार: | घनाभ |
|---|---|---|---|
| शक्ति: | एकल 3.3V शक्ति | डिज़ाइन: | भंडार |
| मूल: | भारत / इज़राइल / चीन | परिचालन तापमान: | 0 ℃ - 70 ℃ |
| तकनीक: | सीएमआईएस | तकनीकी: | आईबी और एथ सपोर्ट |
| प्रमुखता देना: | NVIDIA 400G OSFP ट्रांससीवर,ConnectX-7 के लिए OSFP ट्रांससीवर,मेलानॉक्स सिंगल-मोड ऑप्टिकल ट्रांससीवर |
||
उत्पाद विवरण

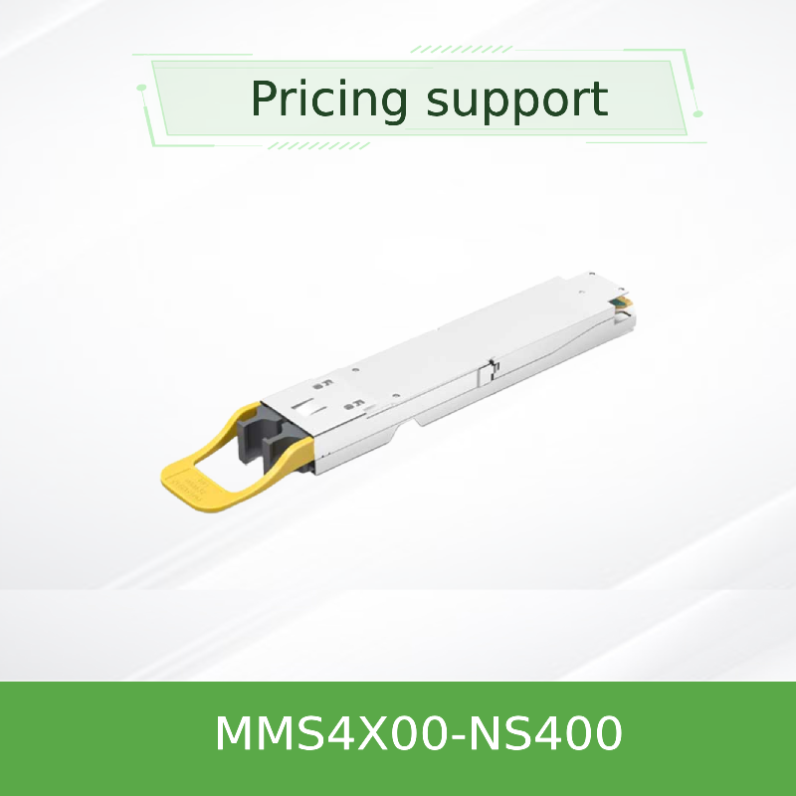

NVIDIA MMS4X00-NS400 400G OSFP ट्रांससीवर
कनेक्टएक्स-7 OSFP एडेप्टर के लिए डिज़ाइन किया गया हाई-परफॉरमेंस 400Gb/s सिंगल-पोर्ट OSFP ट्रांससीवर, जिसमें 100m रीच के साथ DR4 सिंगल-मोड ऑप्टिक्स की सुविधा है।
उत्पाद अवलोकन
MMS4X00-NS400 एक सिंगल-पोर्ट OSFP ट्रांससीवर है जो इन्फिनीबैंड NDR और 400GbE प्रोटोकॉल दोनों को ऑटो-डिटेक्शन के साथ सपोर्ट करता है। इसका फ्लैट-टॉप हाउसिंग कनेक्टएक्स-7 एडेप्टर राइडिंग हीटसिंक के साथ मेल खाता है, जिसमें चार ट्रांसमिट और चार रिसीव फाइबर के साथ एक सिंगल MPO-12/APC ऑप्टिकल कनेक्टर का उपयोग किया जाता है, जो 1310nm EML लेजर द्वारा संचालित होता है।
मुख्य विशेषताएं
- 400Gb/s डेटा दर: 4x 100G-PAM4 मॉड्यूलेशन, DR4 सिंगल-मोड
- डुअल प्रोटोकॉल सपोर्ट: इन्फिनीबैंड NDR और 400Gb ईथरनेट ऑटो-डिटेक्शन
- 100m रीच: सिंगल-मोड फाइबर जिसमें दो पैच पैनल माने जाते हैं
- कम पावर ऑपरेशन: 9W मैक्स (400G) / 5.5W मैक्स (200G) / 1.5W स्लीप
- स्वचालित गति में कमी: 1:2 स्प्लिटर केबल के साथ 200Gb/s तक स्वयं-कॉन्फ़िगर करता है
- फ्लैट-टॉप OSFP डिज़ाइन: कनेक्टएक्स-7 के लिए राइडिंग हीटसिंक संगतता
- CMIS 4.0 कंप्लायंट: DDM, लूपबैक, PRBS जनरेटर, फील्ड अपग्रेड क्षमता
- क्लास 1 लेजर सुरक्षा: RoHS कंप्लायंट, हॉट-प्लग करने योग्य, 0°C से +70°C ऑपरेटिंग रेंज
तकनीकी विशिष्टताएँ
| पैरामीटर | विनिर्देश |
|---|---|
| डेटा दर | 400Gb/s (4x 100G-PAM4) या 200Gb/s (2x 100G-PAM4) ऑटो-नेगोशिएटेड |
| फॉर्म फैक्टर | OSFP (फ्लैट-टॉप) |
| ऑप्टिकल कनेक्टर | 1x MPO-12/APC (4 Tx + 4 Rx फाइबर) |
| फाइबर प्रकार | सिंगल-मोड (SMF), 1310nm EML |
| अधिकतम रीच | 100m (सीधा केबल), 50m (स्प्लिटर केबल) |
| पावर खपत (400G) | 9W अधिकतम |
| पावर खपत (200G) | 5.5W अधिकतम |
| कम पावर स्लीप मोड | 1.5W |
| ऑपरेटिंग केस तापमान | 0°C से +70°C |
| प्रोटोकॉल सपोर्ट | NDR इन्फिनीबैंड / 400Gb ईथरनेट (ऑटो-डिटेक्शन) |
| प्रबंधन | CMIS 4.0, I²C, DDM, लूपबैक, PRBS |
संगतता
इसके साथ उपयोग के लिए मान्य:
- NVIDIA ConnectX-7 OSFP एडेप्टर (400G और 200G मोड)
- क्वांटम-2 NDR इन्फिनीबैंड स्विच (ट्विन-पोर्ट MMS4X00-NS ट्रांससीवर के माध्यम से)
- स्पेक्ट्रम-4 400GbE स्विच (ट्विन-पोर्ट MMS4X00-NS ट्रांससीवर के माध्यम से)
- सीधे क्रॉसओवर फाइबर केबल (MFP7E30-Nxxx, 100m तक)
- 1:2 स्प्लिटर क्रॉसओवर फाइबर केबल (MFP7E40-N0xx, 50m तक)
नोट: यह ट्रांससीवर BlueField-3 DPUs के लिए नहीं है (जिन्हें QSFP112 फॉर्म फैक्टर की आवश्यकता होती है)।
डिप्लॉयमेंट परिदृश्य

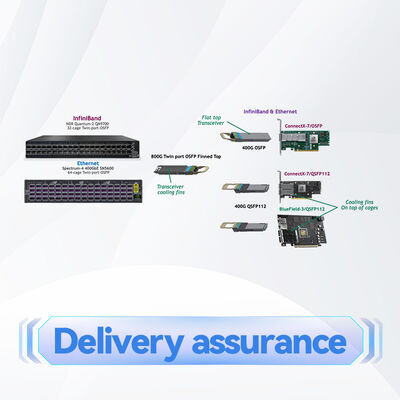

- 400G पर स्विच-टू-एडेप्टर: सीधे MFP7E30 केबल का उपयोग करके क्वांटम-2 या स्पेक्ट्रम-4 स्विच में ट्विन-पोर्ट 800G ट्रांससीवर को दो MMS4X00-NS400 ट्रांससीवर से कनेक्ट करें

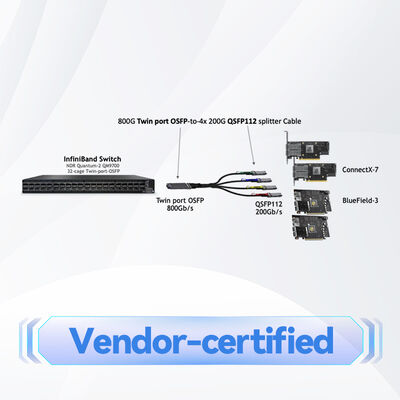

- स्विच-टू-फोर 200G एडेप्टर: 1:2 स्प्लिटर केबल (MFP7E40 श्रृंखला) का उपयोग करके, सिंगल ट्विन-पोर्ट ट्रांससीवर प्रत्येक 200Gb/s पर चार ConnectX-7 एडेप्टर को फीड करता है
- डायरेक्ट स्विच कनेक्शन: स्विच में किसी अन्य 400G OSFP ट्रांससीवर से कनेक्ट होने पर पूर्ण 400G फैब्रिक लिंक
अक्सर पूछे जाने वाले प्रश्न
प्र: क्या मैं BlueField-3 DPU में MMS4X00-NS400 का उपयोग कर सकता हूँ?
उ: नहीं। BlueField-3 DPUs को QSFP112 ट्रांससीवर की आवश्यकता होती है। इसके बजाय MMS1X00-NS400 का उपयोग करें।
प्र: यदि मैं 1:2 स्प्लिटर केबल कनेक्ट करता हूँ तो क्या होता है?
उ: ट्रांससीवर स्वचालित रूप से केवल 2 सक्रिय लेन का पता लगाता है, 200Gb/s पर संचालित होता है, और पावर खपत को 9W से ~5.5W तक कम करता है।
प्र: क्या यह ट्रांससीवर 100m फाइबर लिंक के साथ संगत है?
उ: हाँ, सीधे MFP7E30 केबल के साथ 100m तक। स्प्लिटर केबल के लिए, अधिकतम रीच 50m है।
ऑर्डरिंग जानकारी
| ऑर्डरिंग पार्ट नंबर | विवरण | एप्लीकेशन |
|---|---|---|
| MMS4X00-NS400 | 400Gb/s सिंगल-पोर्ट OSFP, DR4, फ्लैट-टॉप, 100m | ConnectX-7 OSFP एडेप्टर क्वांटम-2/स्पेक्ट्रम-4 स्विच से जुड़े हुए |
फाइबर केबल के लिए, MFP7E30-Nxxx (सीधा, 1m–100m) या MFP7E40-N0xx (1:2 स्प्लिटर, 3m–50m) ऑर्डर करें।
