NVIDIA MMS4X00-NS 800G ट्विन-पोर्ट OSFP ट्रांसीवर: क्वांटम-2/स्पेक्ट्रम-4 के लिए 2x400G NDR इन्फिनीबैंड और 400GbE

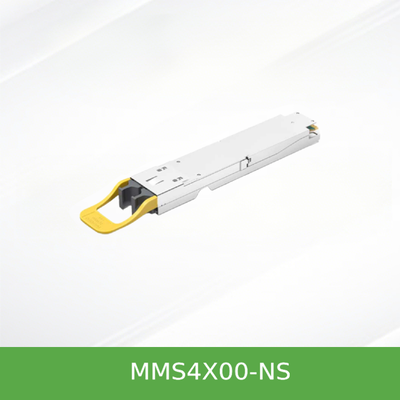

NVIDIA MMS4X00-NS (फिन्ड-टॉप संस्करण) और MMS4X00-NS-FLT (फ्लैट-टॉप) ट्विन-पोर्ट 800Gb/s ट्रांसीवर हैं जो दो MPO-12/APC ऑप्टिकल कनेक्टर का उपयोग करते हैं, प्रत्येक 100G-PAM4 मॉड्यूलेशन का उपयोग करके 400Gb/s प्रदान करता है। यह नवाचार एक एकल OSFP केज को दो भौतिक पोर्ट का समर्थन करने की अनुमति देता है, जिससे क्वांटम-2 इन्फिनिबैंड और स्पेक्ट्रम-4 ईथरनेट स्विच में फ्रंट-पैनल घनत्व प्रभावी रूप से दोगुना हो जाता है। ट्रांसीवर स्विच प्रोटोकॉल (इन्फिनिबैंड या ईथरनेट) को ऑटो-डिटेक्ट करता है और दोनों वातावरणों में निर्बाध रूप से संचालित होता है। अंतर्निहित डिजिटल डायग्नोस्टिक्स (DDM), कम-पावर स्लीप मोड (1.5W), और CMIS 4.0 अनुपालन के साथ, MMS4X00-NS आधुनिक डेटा केंद्रों के लिए विश्वसनीय, ऊर्जा-कुशल 800G ऑप्टिकल इंटरकनेक्ट प्रदान करता है।

MMS4X00-NS प्रति पोर्ट 8 समानांतर सिंगल-मोड लेन पर 100G-PAM4 मॉड्यूलेशन का लाभ उठाता है, जिसमें एक एकल OSFP मॉड्यूल के अंदर दो स्वतंत्र ट्रांसीवर इंजन होते हैं। NVIDIA का पेटेंटेड वर्टिकल MPO-12/APC कनेक्टर व्यवस्था मानक OSFP फुटप्रिंट के भीतर दो फुल-डुप्लेक्स 400G इंटरफेस फिट करती है। मॉड्यूल अनुकूली Tx इक्वलाइजेशन, प्रोग्रामेबल Rx आउटपुट एम्प्लीट्यूड, और व्यापक डिजिटल डायग्नोस्टिक मॉनिटरिंग (तापमान, वोल्टेज, बायस करंट, TX/RX पावर) का समर्थन करता है। इसमें होस्ट और लाइन साइड लूपबैक के साथ-साथ PRBS पैटर्न चेकिंग भी शामिल है, जो फील्ड-स्तरीय समस्या निवारण और लिंक अनुकूलन को सक्षम करता है।

• 800Gb/s पर स्विच-टू-स्विच: दो MMS4X00-NS ट्रांसीवर (प्रत्येक क्वांटम-2/स्पेक्ट्रम-4 में एक) दो सीधे MFP7E30 फाइबर केबल के साथ 800G द्वि-दिशात्मक ट्रंक के लिए जुड़े हुए हैं।
• डुअल 400G एडेप्टर/DPU को स्विच करें: सीधे फाइबर केबल का उपयोग करके दो ConnectX-7 (OSFP) या BlueField-3 (QSFP112) 400G कार्ड से एक ट्विन-पोर्ट ट्रांसीवर कनेक्ट करें।
• चार 200G लिंक को स्विच करें: एक OSFP केज से चार 200Gb/s कनेक्शन प्रदान करने के लिए 1:2 स्प्लिटर केबल (MFP7E40-N0xx) का उपयोग करना।
• DGX H100 एकीकरण: फ्लैट-टॉप संस्करण (MMS4X00-NS-FLT) NVIDIA DGX H100 के अंदर Cedar-7 मेजेनाइन कार्ड के साथ मेल खाता है, जिससे पिछली पीढ़ियों की तुलना में ट्रांसीवर की संख्या आधी हो जाती है।
• लॉन्ग-रीच विकल्प: 500m स्विच-टू-स्विच के लिए, विस्तारित सिंगल-मोड पहुंच के लिए MMS4X00-NS-NM (बैंगनी पट्टी) ऑर्डर करें।

NVIDIA एंड-टू-एंड इन्फिनिबैंड और ईथरनेट इकोसिस्टम के साथ पूरी तरह से संगत। के लिए मान्य:

• क्वांटम-2 NDR इन्फिनिबैंड स्विच (एयर-कूल्ड, फिन्ड-टॉप आवश्यक)
• स्पेक्ट्रम-4 400GbE स्विच (32/64 OSFP केज)
• ConnectX-7 एडेप्टर (OSFP और QSFP112 फॉर्म फैक्टर)
• BlueField-3 DPU (QSFP112)
• DGX H100 और लिक्विड-कूल्ड प्लेटफॉर्म (फ्लैट-टॉप संस्करण)

नोट: संदर्भ दस्तावेज़ में सार्वजनिक रूप से निर्दिष्ट नहीं किए गए पैरामीटर को "सार्वजनिक रूप से निर्दिष्ट नहीं" के रूप में लेबल किया गया है - कस्टम कॉन्फ़िगरेशन के लिए ऑर्डर करने से पहले कृपया पुष्टि करें।

• पोर्ट घनत्व दोगुना: प्रति भौतिक OSFP केज दो 400G पोर्ट, स्विच गणना और केबलिंग जटिलता को कम करता है।
• प्रति गीगाबिट कम सिस्टम पावर: साझा मॉड्यूल इलेक्ट्रॉनिक्स और कम-पावर स्लीप मोड निष्क्रिय ऊर्जा को नाटकीय रूप से कम करते हैं।
• भविष्य-तैयार 800G क्षमता: स्विच हार्डवेयर को बदले बिना 400G से 800G बुनियादी ढांचे में निर्बाध माइग्रेशन।
• एकीकृत इन्वेंट्री: इन्फिनिबैंड और ईथरनेट दोनों के लिए एक ट्रांसीवर SKU - स्पेयर और परिनियोजन को सरल बनाता है।
• नेटिव NVIDIA इकोसिस्टम सत्यापन: कठोर उत्पादन परीक्षण आउट-ऑफ-द-बॉक्स विश्वसनीयता और प्रदर्शन सुनिश्चित करता है।

हांगकांग स्टारसर्ज ग्रुप पूर्ण तकनीकी पूर्व-बिक्री और बिक्री के बाद समर्थन प्रदान करता है, जिसमें संगतता सत्यापन, फर्मवेयर सलाह और वैश्विक लॉजिस्टिक्स शामिल हैं। हमारी टीम अनुकूलित केबल असेंबली सिफारिशें और आरएमए सेवाएं प्रदान करती है। वॉल्यूम ऑर्डर के लिए, समर्पित खाता प्रबंधन और 24-घंटे की प्रतिक्रिया उपलब्ध है।

• जब कोई फाइबर केबल नहीं डाला जाता है तो हमेशा डस्ट कैप लगाएं; लिंक समस्याओं का 80% तक दूषित कनेक्टर से उत्पन्न होता है।
• मिलान करने से पहले ट्रांसीवर रिसेप्टेकल और फाइबर कनेक्टर दोनों को साफ करें। स्वीकृत ड्राई क्लीनिंग विधियों का उपयोग करें - कभी भी तरल पदार्थ न लगाएं।
• ESD हैंडलिंग सावधानियों का पालन करें। मॉड्यूल इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील है।
• पूर्ण अधिकतम रेटिंग से अधिक न करें (केस तापमान >70°C या आपूर्ति >3.6V)।
• ध्रुवीयता और सिग्नल अखंडता बनाए रखने के लिए केवल NVIDIA-अनुशंसित क्रॉसओवर टाइप-बी केबल का उपयोग करें।

हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, कंपनी दुनिया भर में नेटवर्क स्विच, NIC, वायरलेस एक्सेस पॉइंट, कंट्रोलर, केबल और संबंधित नेटवर्किंग उपकरण सहित उत्पादों के साथ ग्राहकों की सेवा करती है। एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, स्टारसर्ज सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है। कंपनी IoT समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण भी प्रदान करती है। ग्राहक-प्रथम दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी सेवा और अनुरूप समाधानों पर ध्यान केंद्रित करता है जो ग्राहकों को कुशल, स्केलेबल और भरोसेमंद नेटवर्क बुनियादी ढांचा बनाने में मदद करते हैं।

• फिन्ड या फ्लैट-टॉप का चयन करने के लिए स्विच मॉडल (क्वांटम-2 / स्पेक्ट्रम-4) और कूलिंग प्रकार (एयर/लिक्विड) की पुष्टि करें।
• फाइबर लंबाई की गणना करें: मानक के लिए 100m तक, 500m तक के लिए -NM चुनें।
• आवश्यक ब्रेकआउट निर्धारित करें: सीधे केबल (2x400G) या 1:2 स्प्लिटर (4x200G)।
• MPO-12/APC कनेक्टर (कोणीय पॉलिश, हरा शेल) सुनिश्चित करें - UPC के साथ संगत नहीं।
• सत्यापित करें कि ट्विन-पोर्ट लिंक में दोनों फाइबर केबल एक ही प्रकार के हैं (दोनों सीधे या दोनों स्प्लिटर)।
• जांचें कि ConnectX-7/BlueField-3 फर्मवेयर NDR200 या NDR400 गति का समर्थन करता है।

• NVIDIA MMS4X00-NS-FLT - DGX H100 के लिए फ्लैट-टॉप ट्विन-पोर्ट 800G
• NVIDIA MMS1X00-NS400 - सिंगल-पोर्ट 400G OSFP ट्रांसीवर (DR4)
• MFP7E30-Nxxx - सीधे MPO-12/APC क्रॉसओवर फाइबर केबल (1m से 100m)
• MFP7E40-N0xx - 1:2 स्प्लिटर MPO-12/APC से डुअल MPO-12/APC, 50m तक
• क्वांटम-2 स्विच प्लेटफॉर्म - 400G NDR इन्फिनिबैंड के 64 पोर्ट

• NVIDIA केबल प्रबंधन दिशानिर्देश और FAQ (एप्लिकेशन नोट)
• OSFP MSA विनिर्देश रेव. 1.12 (www.osfpmsa.org)
• CMIS 4.0 / 5.0 प्रबंधन इंटरफ़ेस मानक
• NVIDIA इन्फिनिबैंड NDR परिनियोजन सर्वोत्तम अभ्यास।
