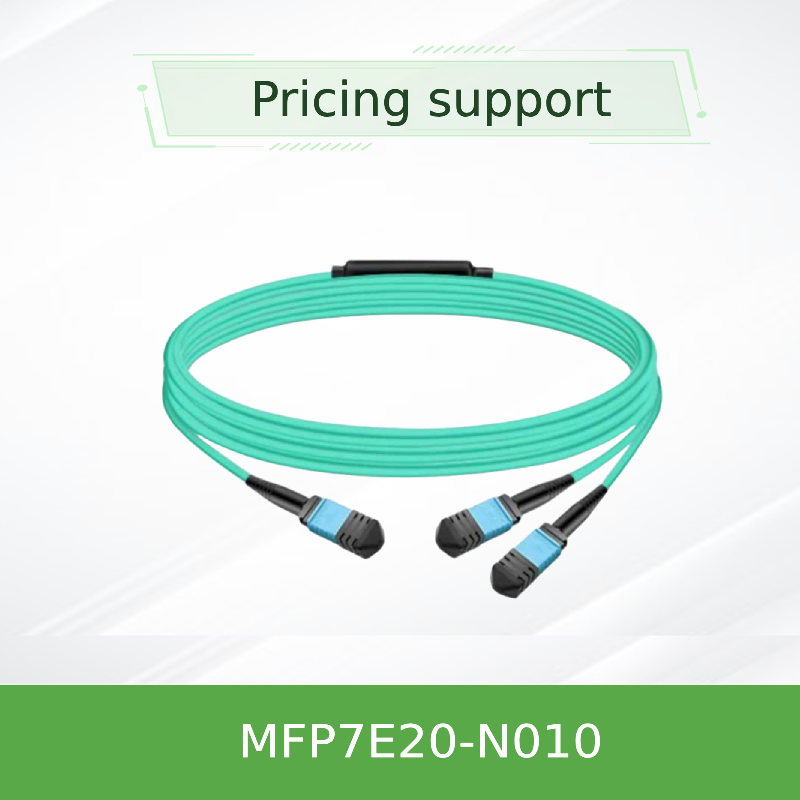

NVIDIA MFP7E20-N010 10m MPO-12/APC मल्टीमोड फाइबर ऑप्टिक केबल
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E20-N010 |
| दस्तावेज़: | MFP7E20-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | MFP7E20-N010 | सामग्री आकार: | गोल तार |
|---|---|---|---|
| तन्य शक्ति की अनुमति दी: | 1000n <10000n | प्रमाणन: | RoHS, CE, ISO9001, VDE, CCC |
| म्यान सामग्री: | पीवीसी | लंबाई: | 10मी |
| आधार - सामग्री दर: | 400GB/s | मूल: | भारत / इज़राइल / चीन |
| प्रमुखता देना: | NVIDIA 10m मल्टीमोड फाइबर ऑप्टिक केबल,MPO-12/APC फाइबर ऑप्टिक केबल,गारंटी के साथ NVIDIA मल्टीमोड केबल |
||
उत्पाद विवरण
NVIDIA MFP7E20-N010 10m MPO-12/APC मल्टीमोड फाइबर ऑप्टिक केबल
उच्च-प्रदर्शन 8-फाइबर निष्क्रिय ऑप्टिकल केबल टाइप-बी क्रॉसओवर टोपोलॉजी के साथ। 400GbE/NDR InfiniBand और ईथरनेट इंटरकनेक्ट के लिए डिज़ाइन किया गया है, जो ट्विन-पोर्ट OSFP और QSFP112 ट्रांसीवर का समर्थन करता है। 10-मीटर लंबाई, OM3/OM4 मल्टीमोड, LSZH जैकेट, और कम बैक रिफ्लेक्शन के लिए APC कनेक्टर। डेटा सेंटर में टॉप-ऑफ-रैक और इंट्रा-रैक लिंक के लिए आदर्श।
लंबाई: 10 मीटर (MFP7E20-N010)
फाइबर प्रकार: मल्टीमोड OM3 (≤30 मीटर) / OM4
कनेक्टर: MPO-12/APC फीमेल, 8 सक्रिय फाइबर
टोपोलॉजी: टाइप बी क्रॉसओवर
जैकेट: एक्वा LSZH / OFNR
अधिकतम पहुंच: 50 मीटर (लिंक में 4 कनेक्टर के साथ)
प्रोटोकॉल: InfiniBand, ईथरनेट, NVLink
फाइबर प्रकार: मल्टीमोड OM3 (≤30 मीटर) / OM4
कनेक्टर: MPO-12/APC फीमेल, 8 सक्रिय फाइबर
टोपोलॉजी: टाइप बी क्रॉसओवर
जैकेट: एक्वा LSZH / OFNR
अधिकतम पहुंच: 50 मीटर (लिंक में 4 कनेक्टर के साथ)
प्रोटोकॉल: InfiniBand, ईथरनेट, NVLink
उत्पाद अवलोकन
NVIDIA MFP7E20-Nxxx श्रृंखला MPO-12/APC कनेक्टर के साथ एक निष्क्रिय मल्टीमोड फाइबर केबल असेंबली है। MFP7E20-N010 एक 10-मीटर संस्करण है जो ट्विन-पोर्ट OSFP 800G ट्रांसीवर, सिंगल-पोर्ट OSFP 400G, और QSFP112 400G ट्रांसीवर के बीच एक सीधा, कम-हानि वाला भौतिक लिंक प्रदान करता है। 8-डिग्री एंगल्ड पॉलिश के साथ, APC इंटरफ़ेस उच्च-गति PAM4 लिंक में सिग्नल अखंडता को बनाए रखने के लिए बैक रिफ्लेक्शन (≥35 dB रिटर्न लॉस) को कम करता है। केबल Telcordia GR-1435 और IEC 61754-7 के साथ पूरी तरह से अनुपालन है, और प्लग-एंड-प्ले विश्वसनीयता सुनिश्चित करने के लिए सख्त गुणवत्ता नियंत्रण के तहत निर्मित है।
मुख्य विशेषताएं
- 8 सक्रिय फाइबर - 400G/800G ट्रांसमिशन के लिए प्रति दिशा 4 लेन
- MPO-12/APC फीमेल कनेक्टर - एंगल्ड पॉलिश हानिकारक बैक रिफ्लेक्शन को समाप्त करता है
- टाइप-बी क्रॉसओवर वायरिंग - पिन 1 से पिन 12 मैपिंग डायरेक्ट ट्रांसीवर-टू-ट्रांसीवर अटैचमेंट को सक्षम बनाता है
- लचीला गोल LSZH जैकेट - कम धुआं, शून्य हैलोजन, एक्वा रंग, 3.0 ±0.2 मिमी व्यास
- 50 मीटर अधिकतम पहुंच - दो पैच पैनल और चार कनेक्टर जंक्शन के साथ
- InfiniBand, ईथरनेट, और NVLink का समर्थन करता है - अगली पीढ़ी के प्रोटोकॉल के लिए भविष्य-प्रूफ
- पुश-पुल लैचिंग - त्वरित और सुरक्षित स्थापना
प्रौद्योगिकी और डिजाइन
MFP7E20-N010 50/125 माइक्रोन मल्टीमोड फाइबर (30 मीटर तक OM3, 30 मीटर से अधिक के लिए OM4) का उपयोग करता है। MPO कनेक्टर में संरेखण छेद होते हैं जो सटीक ऑप्टिकल कपलिंग के लिए ट्रांसीवर संरेखण पिन के साथ जुड़ते हैं। 8-डिग्री APC एंड-फेस रिफ्लेक्टेंस को कम करता है, जबकि क्रॉसओवर (टाइप बी) पिनआउट सुनिश्चित करता है कि एक छोर के लेन 1 पर ट्रांसमिट लेजर विपरीत छोर के लेन 12 पर रिसीवर के साथ संरेखित हो - एक अलग पोलरिटी एडॉप्टर की आवश्यकता को समाप्त करता है। केबल को कम-हानि वाले कनेक्टर (IL ≤0.35 + 0.0004*L dB) के साथ समाप्त किया गया है और इंसर्शन लॉस, रिटर्न लॉस और फाइबर निरंतरता के लिए 100% फैक्ट्री-परीक्षण किया गया है।
विशिष्ट परिनियोजन
- स्विच-टू-स्विच - स्पाइन-लीफ टोपोलॉजी में ट्विन-पोर्ट OSFP स्विच कनेक्ट करें
- स्विच-टू-एडाप्टर - OSFP स्विच को QSFP112/OSFP ट्रांसीवर के साथ ConnectX-7 या BlueField-3 DPU से लिंक करें
- सर्वर-टू-स्विच - उच्च-घनत्व 400G/800G टॉप-ऑफ-रैक कनेक्टिविटी
- डेटा सेंटर इंट्रा-रैक - एक रैक के भीतर या आसन्न रैक के बीच छोटी-पहुंच वाले लिंक
संगतता
ट्रांसीवर: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
प्रोटोकॉल: InfiniBand (NDR), ईथरनेट (400GbE/800GbE), NVLink
कनेक्टर प्रकार: MPO-12/APC (फीमेल) - MPO-12/UPC के साथ संगत नहीं
पोर्ट: ट्विन-पोर्ट OSFP, सिंगल-पोर्ट OSFP, QSFP112
प्रोटोकॉल: InfiniBand (NDR), ईथरनेट (400GbE/800GbE), NVLink
कनेक्टर प्रकार: MPO-12/APC (फीमेल) - MPO-12/UPC के साथ संगत नहीं
पोर्ट: ट्विन-पोर्ट OSFP, सिंगल-पोर्ट OSFP, QSFP112
विनिर्देश
| पैरामीटर | मान / रेंज | नोट्स |
|---|---|---|
| उत्पाद संख्या | MFP7E20-N010 | 10 मीटर लंबाई |
| फाइबर गणना | 8 (सक्रिय) | 4 निष्क्रिय शक्ति सदस्य के रूप में |
| फाइबर प्रकार | मल्टीमोड OM3 (≤30 मीटर) / OM4 | 50/125 माइक्रोन |
| कनेक्टर प्रकार | MPO-12/APC (फीमेल) | IEC 61754-7 |
| इंसर्शन लॉस (IL) | ≤0.35 + 0.0004*L dB | L = मीटर में लंबाई |
| रिटर्न लॉस (RL) | ≥35 dB | APC पॉलिश |
| केबल व्यास | 3.0 ±0.2 मिमी | गोल, लचीला |
| न्यूनतम बेंड रेडियस | 30 मिमी | केबल पर कहीं भी |
| जैकेट सामग्री | एक्वा LSZH / OFNR | कम धुआं, शून्य हैलोजन |
| ऑपरेटिंग तापमान | 0 °C से 70 °C | भंडारण: -40 °C से 85 °C |
| टोपोलॉजी | टाइप बी (क्रॉसओवर) | पिन 1 ↔ 12 मैपिंग |
चयन गाइड
| ऑर्डरिंग पार्ट नंबर | लंबाई | विवरण |
|---|---|---|
| MFP7E20-N003 | 3 मीटर | NVIDIA पैसिव फाइबर केबल, MMF, MPO12 APC से MPO12 APC |
| MFP7E20-N005 | 5 मीटर | NVIDIA पैसिव फाइबर केबल, MMF, MPO12 APC से MPO12 APC |
| MFP7E20-N010 | 10 मीटर | NVIDIA पैसिव फाइबर केबल, MMF, MPO12 APC से MPO12 APC |
| MFP7E20-N015 | 15 मीटर | NVIDIA पैसिव फाइबर केबल, MMF, MPO12 APC से MPO12 APC |
| MFP7E20-N020 | 20 मीटर | NVIDIA पैसिव फाइबर केबल, MMF, MPO12 APC से MPO12 APC |
| MFP7E20-N025 | 25 मीटर | NVIDIA पैसिव फाइबर केबल, MMF, MPO12 APC से MPO12 APC |
| MFP7E20-N030 | 30 मीटर | NVIDIA पैसिव फाइबर केबल, MMF, MPO12 APC से MPO12 APC |
| MFP7E20-N040 | 40 मीटर | NVIDIA पैसिव फाइबर केबल, MMF, MPO12 APC से MPO12 APC |
| MFP7E20-N050 | 50 मीटर | NVIDIA पैसिव फाइबर केबल, MMF, MPO12 APC से MPO12 APC |
लाभ
- सिग्नल अखंडता - APC पॉलिश और टाइप-बी क्रॉसओवर रिफ्लेक्शन और पोलराइजेशन समस्याओं को कम करते हैं
- लागत-कुशल - कोई सक्रिय इलेक्ट्रॉनिक्स नहीं होने के कारण निष्क्रिय कॉपर-मुक्त डिजाइन, बिजली की खपत को कम करता है
- विश्वसनीयता - GR-1435 अनुपालन और 100% फैक्ट्री परीक्षण लगातार प्रदर्शन सुनिश्चित करते हैं
- लचीलापन - LSZH जैकेट और छोटा बेंड रेडियस उच्च-घनत्व वाले रैक में रूटिंग को सरल बनाता है
- स्केलेबिलिटी - आज 400G/800G और भविष्य के उच्च-गति प्रोटोकॉल का समर्थन करता है
अक्सर पूछे जाने वाले प्रश्न
MPO-12/APC और MPO-12/UPC के बीच क्या अंतर है?
APC (एंगल्ड पॉलिश) में 8-डिग्री का कोण होता है जो बैक रिफ्लेक्शन को कम करता है, जो उच्च-गति PAM4 संकेतों के लिए महत्वपूर्ण है। UPC (अल्ट्रा-फ्लैट पॉलिश) का उपयोग आमतौर पर कम-गति वाले लिंक के लिए किया जाता है। वे यांत्रिक रूप से संगत नहीं हैं।
क्या मैं इस केबल का उपयोग 100G ट्रांसीवर के साथ कर सकता हूँ?
जबकि केबल 8 फाइबर का समर्थन करता है, यह 400G/800G अनुप्रयोगों के लिए अनुकूलित है। 100G (4x25G-NRZ) के लिए MPO-12/UPC केबल आमतौर पर उपयोग किए जाते हैं; कृपया अपने ट्रांसीवर के साथ संगतता सत्यापित करें।
N010 के लिए अधिकतम अनुशंसित लिंक दूरी क्या है?
दो पैच पैनल और कुल चार कनेक्टर जंक्शन के साथ 50 मीटर। पैच पैनल के बिना डायरेक्ट अटैच के लिए, लिंक बजट के आधार पर सामान्य पहुंच 30-40 मीटर तक होती है।
क्या केबल NVLink का समर्थन करता है?
हाँ, MFP7E20-Nxxx श्रृंखला NVLink, InfiniBand और ईथरनेट प्रोटोकॉल का समर्थन करने के लिए डिज़ाइन की गई है, जैसा कि NVIDIA के इंटरऑपरेबिलिटी दिशानिर्देशों के अनुसार है।
हैंडलिंग सावधानियां
- संदूषण को रोकने के लिए स्थापना तक सुरक्षात्मक धूल कैप लगाए रखें
- जोड़ने से पहले हमेशा ऑप्टिकल-ग्रेड क्लीनर से केबल और ट्रांसीवर दोनों कनेक्टर को साफ करें
- केबल को 30 मिमी न्यूनतम बेंड रेडियस से नीचे मोड़ने से बचें
- कनेक्टर पर न खींचे; तनाव से राहत के लिए पुल-टैब या केबल जैकेट का उपयोग करें
- -40 °C से 85 °C भंडारण तापमान के भीतर एक शुष्क, स्वच्छ वातावरण में स्टोर करें
खरीदार चेकलिस्ट
- ट्रांसीवर कनेक्टर प्रकार सत्यापित करें (MPO-12/APC फीमेल)
- लिंक लंबाई की पुष्टि करें - 10 मीटर संस्करण (MFP7E20-N010)
- फाइबर प्रकार की जाँच करें - OM3/OM4 मल्टीमोड
- ध्रुवीयता सुनिश्चित करें - डायरेक्ट अटैच के लिए टाइप-बी क्रॉसओवर आवश्यक है
- केबल रूटिंग और बेंड रेडियस क्लीयरेंस का मूल्यांकन करें
- ट्रांसीवर संगतता की पुष्टि करें (OSFP/QSFP112)
