MQM9700-NS2R 400Gb/s InfiniBand स्विच 64 x QSFP56, 1U, C2P रियर-टू-फ्रंट कूलिंग के लिए एयरफ्लो
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| दस्तावेज़: | MQM9700 series.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| ब्रांड: | मेलानाक्स | कीवर्ड: | मेलानॉक्स नेटवर्क स्विच |
|---|---|---|---|
| नाम: | सर्वर के लिए InfiniBand MQM9700-NS2F Mellanox नेटवर्क स्विच 1U NDR 400Gb/S | बंदरगाह विन्यास: | 64x 400g, 32x OSFP |
| अपलिंक कनेक्टिविटी: | 400 Gbps | मॉडल नंबर: | MQM9700-NS2F (920-9B210-00FN-0M0) |
उत्पाद विवरण
अगली पीढ़ी के HPC और AI बुनियादी ढांचे के लिए रियर-टू-फ्रंट कूलिंग के साथ 64-पोर्ट क्वांटम-2 प्रबंधित स्विच

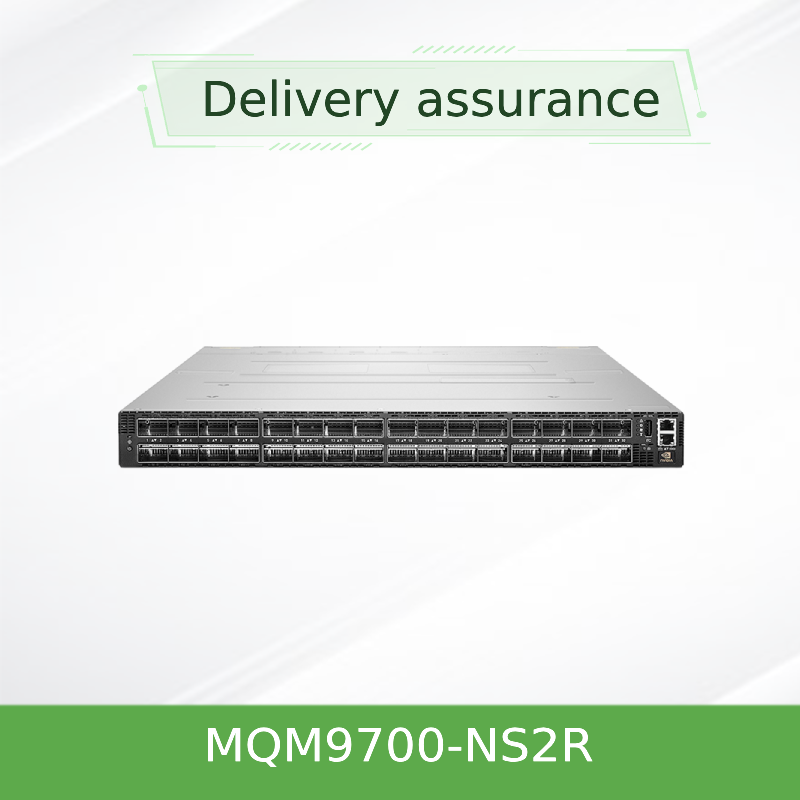

NVIDIA Mellanox MQM9700-NS2R एक कॉम्पैक्ट 1U फॉर्म फैक्टर में 400Gb/s पूर्ण द्विदिशीय बैंडविड्थ के 64 पोर्ट प्रदान करता है।यह मॉडल विशेष रूप से डेटा सेंटर वातावरण के लिए बनाया गया है जहां गर्म हवा सामने गलियारे की ओर समाप्त हो जाता है. 51.2Tb/s कुल थ्रूपुट, अल्ट्रा-लो लेटेंसी और SHARP इन-नेटवर्क कंप्यूटिंग के साथ, यह सबसे अधिक मांग वाले उच्च-प्रदर्शन कंप्यूटिंग और एआई वर्कलोड के लिए विशेष रूप से बनाया गया है।
MQM9700-NS2R NVIDIA क्वांटम-2 श्रृंखला का एक प्रबंधित सदस्य है, जो अगली पीढ़ी के एनडीआर (नेक्स्ट डेटा रेट) एएसआईसी के आसपास बनाया गया है। यह प्रति पोर्ट 400Gb / s पर चलने वाले 64 QSFP56 पोर्ट प्रदान करता है।इस मॉडल में C2P (पीछे से सामने) वायु प्रवाह है, यह रैक के शीर्ष पत्ती और रीजन कनेक्टिविटी के लिए डिज़ाइन किया गया है,मध्यम समूहों से बड़े पैमाने पर एचपीसी और उद्यम डेटा केंद्र कपड़े के लिए स्केलिंगइसका एकीकृत x86 डुअल-कोर सीपीयू MLNX-OS चलाता है, जो बड़े पैमाने पर कपड़े के लिए एकीकृत सबनेट प्रबंधक सहित व्यापक ऑन-बॉक्स प्रबंधन को सक्षम करता है।
SHARP प्रौद्योगिकी के माध्यम से स्विच नेटवर्क के लिए सीपीयू से सामूहिक संचार संचालन को ऑफलोड करके,MQM9700-NS2R MPI ऑपरेशन समय को नाटकीय रूप से कम करता है और गणना के लिए मूल्यवान सीपीयू संसाधनों को मुक्त करता हैइसके परिणामस्वरूप समानांतर कार्यभार के लिए अनुप्रयोग प्रदर्शन में परिमाण के क्रम में सुधार होता है।
यह मॉडल चेसिस के पीछे से ठंडी हवा खींचता है और सामने से गर्म हवा निकालता है। यह डेटा सेंटर वातावरण के लिए है जहां पीछे से सामने तक हवा के प्रवाह की आवश्यकता होती है।कृपया सुनिश्चित करें कि अपने रैक शीतलन विन्यास इस हवा प्रवाह दिशा से मेल खाती है. सामने से पीछे तक ठंडा करने के लिए, आदेशMQM9700-NS2F.
क्वांटम-2 एएसआईसी में एम्बेडेड एनवीआईडीआईए शार्प वी3 तकनीक एमक्यूएम 9700-एनएस2आर को सीधे नेटवर्क फैब्रिक के भीतर एमपीआई कटौती जैसे सामूहिक संचालन करने में सक्षम बनाती है।यह अंत बिंदुओं के बीच कई डेटा traversals को समाप्त करता है, एमपीआई ऑपरेशन समय को काफी कम कर देता है और एप्लिकेशन कंप्यूटिंग के लिए सीपीयू कोर को मुक्त करता है।आंशिक कटौती संचालन तीन माइक्रोसेकंड से कम समय में पूरा कर सकते हैंयह सह-डिजाइन दृष्टिकोण संचार ढांचे को तेज करता है और प्रभावी कपड़े बैंडविड्थ को अधिकतम करता है।
- रैक के शीर्ष पर पत्ती कनेक्टिविटीC2P शीतलन आवश्यकताओं के साथ HPC और AI क्लस्टर में रीढ़ की हड्डी-पत्ती वास्तुकला के लिए आदर्श।
- मध्यम से अति बड़े समूहकुछ सौ नोड्स से लेकर दसियों हज़ार नोड्स तक का स्केल एकीकृत सबनेट प्रबंधन के साथ।
- एंटरप्राइज़ डेटा सेंटरउच्च प्रदर्शन भंडारण, डेटाबेस और कम विलंबता और उच्च थ्रूपुट की आवश्यकता वाले कंप्यूटिंग कार्यभार का समर्थन करता है।
- एआई प्रशिक्षण और अनुमानSHARP v3 त्वरण NCCL और MPI आधारित वितरित प्रशिक्षण प्रदर्शन को बढ़ाता है।
- क्लाउड और बेयर-मेटल इन्फ्रास्ट्रक्चरबहु-निवासी वातावरणों के लिए आदर्श, जिन्हें उच्च बैंडविड्थ, कम विलंबता वाले नेटवर्क कपड़े की आवश्यकता होती है।

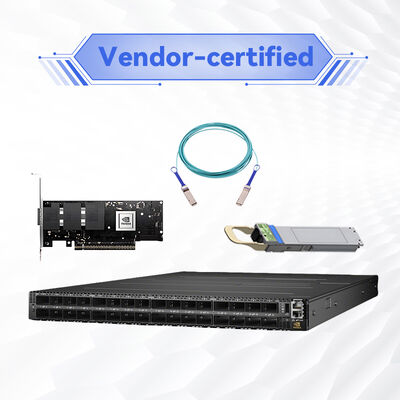

MQM9700-NS2R पूरी तरह से NVIDIA Mellanox ConnectX एडाप्टर (NDR, HDR, EDR, FDR), LinkX केबल और ट्रांससीवर के साथ संगत है। यह IBTA विनिर्देश 1.4 और 1 के अनुरूप है।3, और एचडीआर (200 जीबी / एस) और ईडीआर (100 जीबी / एस) प्रौद्योगिकियों के लिए पिछड़े संगतता का समर्थन करता है। स्विच उन्नत टेलीमेट्री, एआई-संचालित विश्लेषण के लिए एनवीआईडीआईए यूएफएम (एकीकृत कपड़े प्रबंधन) के साथ एकीकृत होता है,और पूरे InfiniBand कपड़े में सक्रिय समस्या निवारण.
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | MQM9700-NS2R |
| श्रृंखला | एनवीडिया क्वांटम-2 |
| बंदरगाह | 64 x QSFP56 (NDR 400Gb/s) |
| समग्र थ्रूपुट | 51.2Tb/s (नॉन-ब्लॉकिंग) |
| विलंबता | 90 एनएस से कम (पोर्ट-टू-पोर्ट) |
| स्विच एएसआईसी | एनवीडिया क्वांटम-2 एनडीआर |
| सीपीयू | इंटेल x86 डुअल-कोर |
| सिस्टम मेमोरी | 8 जीबी रैम, 32 जीबी एसएसडी |
| प्रबंधन | MLNX-OS (ऑन-बॉक्स), CLI, SNMP, UFM |
| विद्युत आपूर्ति | 1+1 रिडंडेंट, हॉट-स्वैप करने योग्य, 100-240VAC, 80 गोल्ड+ |
| विशिष्ट शक्ति (ATIS) | 180W ️ 200W (पूरी तरह से भरा हुआ) |

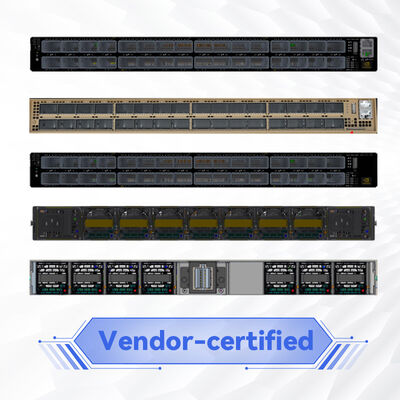

| शीतलन | C2P (पीछे से आगे), गर्म-स्वैप करने योग्य प्रशंसक |
| रूप कारक | 1U रैकमाउंट; 43.6mm (H) x 433.2mm (W) x 590.6mm (D) |
| वजन | 12.5 किलोग्राम (लगभग) |
| ऑपरेटिंग तापमान | 0°C से 45°C |
| प्रमाणपत्र | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| आदेश भाग संख्या (ओपीएन) | विवरण | वायु प्रवाह | प्रबंधन |
|---|---|---|---|
| MQM9700-NS2F | 400Gb/s InfiniBand 1U स्विच, 64 QSFP56, x86 डुअल-कोर, मानक गहराई | पी2सी (सामने से पीछे तक) | प्रबंधित |
| MQM9700-NS2R | 400Gb/s InfiniBand 1U स्विच, 64 QSFP56, x86 डुअल-कोर, मानक गहराई | C2P (पीछे से आगे) | प्रबंधित |
| MQM9790-NS2F | 400Gb/s InfiniBand 1U राउटर, 64 QSFP56, x86 डुअल-कोर, मानक गहराई | पी2सी (सामने से पीछे तक) | प्रबंधित |
| MQM9790-NS2R | 400Gb/s InfiniBand 1U राउटर, 64 QSFP56, x86 डुअल-कोर, मानक गहराई | C2P (पीछे से आगे) | प्रबंधित |
नोटः आदेश देने से पहले सत्यापित करें कि वायु प्रवाह दिशा (P2C या C2P) आपके डेटा सेंटर गर्म/ठंडे गलियारे विन्यास से मेल खाती है। NS2R मॉडल विशेष रूप से पीछे से सामने तक वायु प्रवाह के लिए डिज़ाइन किया गया है।
- उद्योग में अग्रणी प्रदर्शनएक कॉम्पैक्ट 1U चेसिस में 51.2Tb/s थ्रूपुट और अल्ट्रा-लो लेटेंसी।
- आईटी लागत में कमीउच्च बंदरगाह घनत्व (64 बंदरगाह 1 यू में) बुनियादी ढांचे के पदचिह्न और परिचालन व्यय को कम करता है।
- आत्म-रोगनिवारण नेटवर्कInfiniBand कपड़े सॉफ्टवेयर आधारित समाधानों की तुलना में 5000* तेजी से लिंक विफलताओं से उबरता है।
- लचीली तैनातीHDR और EDR के साथ पीछे की ओर संगत; ड्रैगनफ्लाई+, स्लिमफ्लाई और 6 डी टोरस जैसे आधुनिक टोपोलॉजी का समर्थन करता है।
- उन्नत टेलीमेट्रीयूएफएम के साथ, सक्रिय रखरखाव के लिए वास्तविक समय में नेटवर्क अंतर्दृष्टि और एआई-संचालित विश्लेषण प्राप्त करें।
- अनुकूलित शीतलनसी2पी वायु प्रवाह विशिष्ट डेटा सेंटर कॉन्फ़िगरेशन से मेल खाता है, जिससे कुशल थर्मल प्रबंधन सुनिश्चित होता है।
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड MQM9700-NS2R के लिए वैश्विक वितरण और बहुभाषी समर्थन प्रदान करता है। हमारी सेवाओं में शामिल हैंः
- टोपोलॉजी डिजाइन और संगतता पर पूर्व बिक्री परामर्श।
- फर्मवेयर अद्यतन और तकनीकी प्रलेखन।
- वारंटी समर्थन और आरएमए हैंडलिंग।
- कस्टम एकीकरण और सिस्टम तैनाती सहायता।
एकमात्र अंतर हवा के प्रवाह की दिशा है। NS2F में P2C (आगे से पीछे) वायु प्रवाह है, जबकि NS2R में C2P (पीछे से आगे) वायु प्रवाह है। अन्य सभी विनिर्देशों, पोर्ट की संख्या, थ्रूपुट सहित,और प्रबंधन विशेषताएं, समान हैं।
MQM9700 एक स्विच है, जबकि MQM9790 अतिरिक्त रूटिंग क्षमताओं के साथ एक राउटर है। दोनों एक ही हार्डवेयर प्लेटफॉर्म और वायु प्रवाह दिशा साझा करते हैं लेकिन सॉफ्टवेयर कार्यक्षमता में भिन्न होते हैं।
QSFP56 कनेक्टर निष्क्रिय तांबे के डीएसी, सक्रिय ऑप्टिकल केबल (एओसी) और ऑप्टिकल ट्रांससीवर का समर्थन करते हैं। विशिष्ट एसकेयू के लिए, एनवीआईडीआईए लिंकएक्स केबल परिवार को देखें।
हां, क्वांटम-2 श्रृंखला एचडीआर (200जीबी/सेकंड) और ईडीआर (100जीबी/सेकंड) इन्फिनिबैंड प्रौद्योगिकियों के साथ पिछड़े संगत है।
ऑनबोर्ड सबनेट मैनेजर 2,000 नोड्स तक के फैब्रिक का प्रबंधन कर सकता है।
यदि आपके रैक में सामने से ठंडी हवा का प्रवेश है तो NS2F (आगे से पीछे) चुनें; यदि आपके रैक में पीछे से ठंडी हवा का प्रवेश है तो NS2R (पीछे से आगे) चुनें।हमेशा आसन्न उपकरणों की हवा प्रवाह दिशा से मेल.
- सुनिश्चित करें कि इनपुट वोल्टेज रेंज (100-127VAC या 200-240VAC) कनेक्ट करने से पहले आपकी सुविधा शक्ति से मेल खाती है।
- पीछे से सामने तक हवा के प्रवाह के लिए पर्याप्त रिक्त स्थान की अनुमति दें; सामने वेंटिलेटर के निकास या पीछे से प्रवेश को अवरुद्ध न करें।
- ऑपरेटिंग तापमान 0°C से 45°C के बीच बनाए रखा जाना चाहिए; सापेक्ष आर्द्रता 10%~85% गैर-संक्षेपण।
- सिग्नल की अखंडता और अनुपालन सुनिश्चित करने के लिए केवल अनुमोदित QSFP56 केबलों और ऑप्टिकल मॉड्यूलों का प्रयोग करें।
- यह सत्यापित करें कि आपकी रैक शीतलन विन्यास C2P (पीछे से सामने) वायु प्रवाह का समर्थन करता है।
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, कंपनी नेटवर्क स्विच सहित उत्पादों के साथ दुनिया भर में ग्राहकों की सेवा करती है,एनआईसीएक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, Starsurge सरकार, स्वास्थ्य सेवा,उत्पादनकंपनी आईओटी समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण भी प्रदान करती है।ग्राहक-प्रथम दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी सेवा और अनुकूलित समाधानों पर ध्यान केंद्रित करता है जो ग्राहकों को कुशल, स्केलेबल और विश्वसनीय नेटवर्क बुनियादी ढांचे का निर्माण करने में मदद करते हैं।
64 x NDR 400Gb/s
51.2Tb/s
90 एनएस से कम
ऑन-बॉक्स (MLNX-OS)
180W ️ 200W
सी2पी (पीछे से आगे)
1U, 27" गहराई
