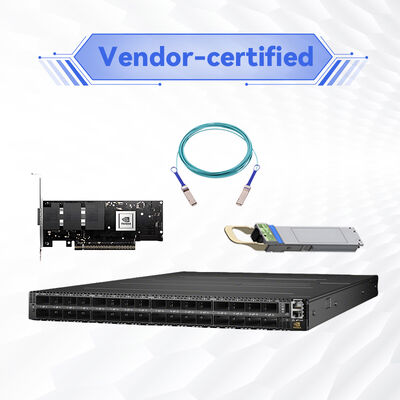

NVIDIA Mellanox MQM9790-NS2F 64-पोर्ट NDR 400Gb / s InfiniBand राउटर
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| दस्तावेज़: | MQM9700 series.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| आवेदन: | सर्वर | स्थिति: | नया और मौलिक |
|---|---|---|---|
| सकल बैंडविड्थ: | 51.2 टीबी/एस द्विदिशीय | प्रबंध: | MLNX-OS CLI, Webui, SNMP, JSON सपोर्ट के साथ |
| नाम: | MQM9790-NS2F InfiniBand Mellanox नेटवर्क स्विच NDR 400G InfiniBand स्मार्ट स्विच के साथ डेटा केंद्रो | कीवर्ड: | मेलानॉक्स 400 ग्राम स्विच |
| प्रमुखता देना: | Nvidia Mellanox 400Gb/s इन्फिनिबँड राउटर,64-पोर्ट एनडीआर इन्फिनिबैंड स्विच,51.2Tb/s थ्रुपुट नेटवर्क स्विच |
||
उत्पाद विवरण

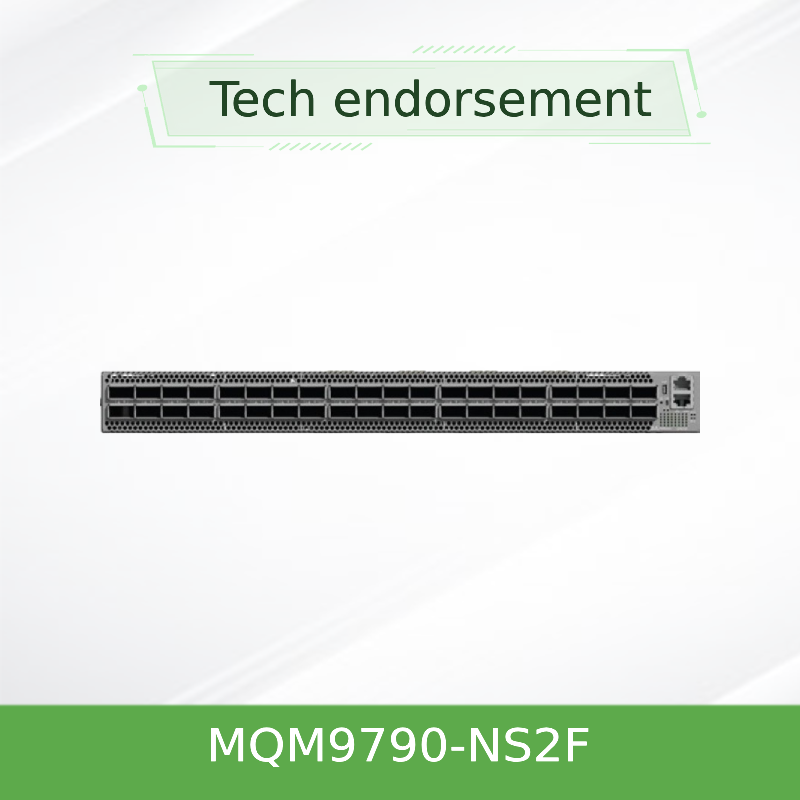

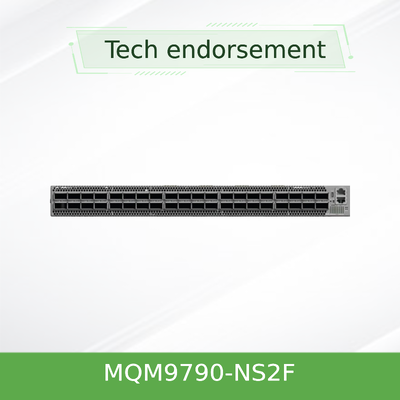

NVIDIA Mellanox MQM9790-NS2F 64-पोर्ट NDR 400Gb/s InfiniBand राउटर
बड़े पैमाने पर एचपीसी और एआई कपड़े के लिए उन्नत रूटिंग और फ्रंट-टू-रीड कूलिंग के साथ उच्च प्रदर्शन 64-पोर्ट क्वांटम -2 प्रबंधित राउटर
उत्पाद का अवलोकन
NVIDIA Mellanox MQM9790-NS2F एक उच्च प्रदर्शन वाला InfiniBand राउटर है जो कॉम्पैक्ट 1U फॉर्म फैक्टर में 400Gb/s पूर्ण द्विदिशीय बैंडविड्थ के 64 पोर्ट प्रदान करता है।P2C (आगे से पीछे) वायु प्रवाह और उन्नत रूटिंग क्षमताओं के साथ, यह मॉडल बड़े पैमाने पर एचपीसी, एआई, और मल्टी-टेंडर डेटा सेंटर वातावरण के लिए बनाया गया है जिसमें नेटवर्क विभाजन, अलगाव और इंटर-सबनेट रूटिंग की आवश्यकता होती है।
NVIDIA क्वांटम-2 श्रृंखला में प्रबंधित राउटर के रूप में, यह उन्नत रूटिंग कार्यक्षमता के साथ प्रति पोर्ट 400Gb / s पर चलने वाले 64 QSFP56 पोर्ट प्रदान करता है जिसमें InfiniBand सबनेट रूटिंग, ट्रैफ़िक अलगाव,और मल्टी-टेंडर नेटवर्क विभाजनएकीकृत x86 डुअल-कोर सीपीयू MLNX-OS चलाता है, जो एकीकृत सबनेट प्रबंधक और बड़े पैमाने पर कपड़े के लिए उन्नत रूटिंग प्रोटोकॉल सहित व्यापक ऑन-बॉक्स प्रबंधन को सक्षम करता है।
प्रमुख विशेषताएं
- 64 x 400Gb/s पोर्टःQSFP56 कनेक्टरों के साथ पोर्ट प्रति पूर्ण द्विदिशीय बैंडविड्थ, निष्क्रिय तांबे, सक्रिय ऑप्टिकल केबल और ऑप्टिकल मॉड्यूल का समर्थन करना
- 51.2Tb/s थ्रूपुट:गैर-ब्लॉकिंग कुल स्विचिंग क्षमता अति-कम पोर्ट-टू-पोर्ट विलंबता के साथ
- उन्नत इनफिनिबैंड रूटिंगःजटिल फैब्रिक आर्किटेक्चर के लिए सबनेट रूटिंग, ट्रैफ़िक अलगाव और मल्टी-टेंडर नेटवर्क विभाजन का समर्थन करता है
- नेटवर्क कम्प्यूटिंग (SHARP v3):हार्डवेयर-त्वरित सामूहिक उतार-चढ़ाव एमपीआई संचालन समय को कम करता है और एचपीसी एप्लिकेशन स्केलेबिलिटी में सुधार करता है
- एमएलएनएक्स-ओएस के साथ प्रबंधितः8 जीबी रैम और 32 जीबी एसएसडी के साथ ऑन-बोर्ड डुअल-कोर x86 सीपीयू; सीएलआई, एसएनएमपी और वैकल्पिक यूएफएम एकीकरण के माध्यम से पूर्ण चेसिस प्रबंधन
- 1+1 रिडंडेंट पावर और प्रशंसक:हॉट-स्वैप करने योग्य 80 गोल्ड+ और एनर्जी स्टार प्रमाणित बिजली आपूर्ति; हॉट-स्वैप करने योग्य प्रशंसकों के साथ पी2सी (सामने से पीछे) वायु प्रवाह
- उच्च दक्षताःपूरी तरह से भरी हुई प्रणाली के लिए ATIS भारित बिजली की खपत 180W तक कम के साथ अनुकूलित बिजली डिजाइन
- बड़े पैमाने पर कपड़े समर्थनःहजारों नोड्स के साथ कपड़े के लिए डिज़ाइन किया गया, मजबूत रूटिंग और अग्रेषण क्षमताएं प्रदान करता है
राउटर क्षमताएँ
MQM9790-NS2F मानक स्विचिंग से परे उन्नत InfiniBand रूटिंग सुविधाएँ प्रदान करता हैः
- बहुस्तरीय कपड़े के लिए सबनेट से सबनेट रूटिंग
- यातायात अलगाव और आभासी कपड़े समर्थन
- मल्टी-टेंडर नेटवर्क विभाजन
- बड़े पैमाने पर तैनाती के लिए उन्नत प्रेषण तालिकाएं
- रूटिंग नीति प्रबंधन के लिए यूएफएम के साथ एकीकरण
वायु प्रवाह की दिशाः पी2सी (सामने से पीछे)
यह मॉडल चेसिस के सामने से ठंडी हवा खींचता है और पीछे से गर्म हवा बाहर निकालता है। यह फ्रंट कोल्ड-आइल कॉन्फ़िगरेशन वाले मानक डेटा सेंटर वातावरण के लिए है।कृपया सुनिश्चित करें कि अपने रैक शीतलन विन्यास इस हवा प्रवाह दिशा से मेल खाती है. पीछे से सामने तक ठंडा करने के लिए, आदेशMQM9790-NS2R.
प्रौद्योगिकीः SHARP v3 के साथ इन-नेटवर्क कंप्यूटिंग
क्वांटम-2 एएसआईसी में एम्बेडेड एनवीआईडीआईए शार्प वी3 तकनीक एमक्यूएम 9790-एनएस2एफ को नेटवर्क के भीतर सीधे एमपीआई कटौती जैसे सामूहिक संचालन करने में सक्षम बनाती है।यह अंत बिंदुओं के बीच कई डेटा traversals को समाप्त करता है, एमपीआई ऑपरेशन समय को काफी कम कर देता है और एप्लिकेशन कंप्यूटिंग के लिए सीपीयू कोर को मुक्त करता है।आंशिक कटौती संचालन तीन माइक्रोसेकंड से कम समय में पूरा कर सकते हैं.
विशिष्ट तैनाती
- बड़े पैमाने पर एचपीसी क्लस्टरःपेटास्केल और एक्सास्केल कंप्यूटिंग वातावरण में कई सबनेट को आपस में जोड़ना
- मल्टी-टेनेंट एआई इन्फ्रास्ट्रक्चरःकई टीमों में एआई प्रशिक्षण और निष्कर्ष कार्यभार के लिए नेटवर्क अलगाव और विभाजन प्रदान करना
- फैट-ट्री कपड़े में रीढ़ की हड्डी का मार्गःबड़े पैमाने पर InfiniBand नेटवर्क में पत्ती स्विच के बीच रूटिंग परत के रूप में कार्य करना
- एंटरप्राइज़ डेटा सेंटरःउच्च प्रदर्शन भंडारण, डेटाबेस और कम विलंबता और उच्च थ्रूपुट की आवश्यकता वाले कंप्यूटिंग वर्कलोड का समर्थन करता है
- क्लाउड और बेयर-मेटल इन्फ्रास्ट्रक्चरःमल्टी-टेंडर वातावरण के लिए आदर्श, जिसमें उच्च बैंडविड्थ, कम विलंबता वाले नेटवर्क कपड़े की आवश्यकता होती है
मुख्य प्रदर्शन तथ्य
64 x NDR 400Gb/s
बंदरगाह
51.2Tb/s
थ्रूपुट
90 एनएस से कम
विलंबता
राउटर
प्रकार
पी2सी (सामने से पीछे तक)
वायु प्रवाह
ऑन-बॉक्स (MLNX-OS)
प्रबंधन
180W - 200W
शक्ति (ATIS)
1U, 27" गहराई
रूप कारक
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | MQM9790-NS2F |
| श्रृंखला | एनवीडिया क्वांटम-2 |
| उत्पाद का प्रकार | इनफिनिबैंड राउटर |
| बंदरगाह | 64 x QSFP56 (NDR 400Gb/s) |
| समग्र थ्रूपुट | 51.2Tb/s (नॉन-ब्लॉकिंग) |
| विलंबता | 90 एनएस से कम (पोर्ट-टू-पोर्ट) |
| स्विच एएसआईसी | एनवीडिया क्वांटम-2 एनडीआर |
| रूटिंग क्षमता | बहु-उप-नेट समर्थन के साथ उन्नत InfiniBand रूटिंग |
| सीपीयू | इंटेल x86 डुअल-कोर |
| सिस्टम मेमोरी | 8 जीबी रैम, 32 जीबी एसएसडी |
| प्रबंधन | MLNX-OS (ऑन-बॉक्स), CLI, SNMP, UFM |
| विद्युत आपूर्ति | 1+1 रिडंडेंट, हॉट-स्वैप करने योग्य, 100-240VAC, 80 गोल्ड+ |
| विशिष्ट शक्ति (ATIS) | 180W - 200W (पूरी तरह से भरा हुआ) |
| शीतलन | पी2सी (सामने से पीछे तक), गर्म-बदले जाने वाले प्रशंसक |
| रूप कारक | 1U रैकमाउंट; 43.6mm (H) x 433.2mm (W) x 590.6mm (D) |
| वजन | 12.5 किलोग्राम (लगभग) |
| ऑपरेटिंग तापमान | 0°C से 45°C |
| प्रमाणपत्र | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
संगतता मैट्रिक्स
| घटक | संगत उत्पाद |
|---|---|
| एडाप्टर | एनवीडिया कनेक्टएक्स-6 / कनेक्टएक्स-7 (एनडीआर, एचडीआर, ईडीआर, एफडीआर) |
| केबल | QSFP56 डीएसी, एओसी, ऑप्टिकल ट्रांससीवर (एनवीडिया लिंकएक्स) |
| प्रबंधन | NVIDIA UFM, MLNX-OS, SNMP v1/v2/v3, CLI |
| मानक | आईबीटीए 1.4, 1.3; RoHS-6; एनर्जी स्टार |
| रूटिंग | InfiniBand सबनेट रूटिंग, बहु-निवासी अलगाव |
चयन मार्गदर्शिका
| आदेश भाग संख्या | विवरण | वायु प्रवाह | प्रकार |
|---|---|---|---|
| MQM9700-NS2F | 400Gb/s InfiniBand 1U स्विच, 64 QSFP56, x86 डुअल-कोर | पी2सी (सामने से पीछे तक) | स्विच करें |
| MQM9700-NS2R | 400Gb/s InfiniBand 1U स्विच, 64 QSFP56, x86 डुअल-कोर | C2P (पीछे से आगे) | स्विच करें |
| MQM9790-NS2F | 400Gb/s InfiniBand 1U राउटर, 64 QSFP56, x86 डुअल-कोर | पी2सी (सामने से पीछे तक) | राउटर |
| MQM9790-NS2R | 400Gb/s InfiniBand 1U राउटर, 64 QSFP56, x86 डुअल-कोर | C2P (पीछे से आगे) | राउटर |
नोटः MQM9790 श्रृंखला में उन्नत रूटिंग क्षमताएं शामिल हैं। ऑर्डर करने से पहले सत्यापित करें कि वायु प्रवाह दिशा (P2C या C2P) आपके डेटा सेंटर गर्म/ठंडे गलियारे विन्यास से मेल खाती है।
मुख्य लाभ
- उद्योग में अग्रणी प्रदर्शन:51.2Tb/s थ्रूपुट और एक कॉम्पैक्ट 1U चेसिस में अति-कम विलंबता
- उन्नत रूटिंग क्षमताएंःबहु-उप-नेट कपड़े, किरायेदार अलगाव और बड़े पैमाने पर नेटवर्क विभाजन को सक्षम करता है
- आईटी लागत में कमीःउच्च बंदरगाह घनत्व (64 बंदरगाह 1 यू में) बुनियादी ढांचे के पदचिह्न और परिचालन व्यय को कम करता है
- स्व-रोगनिवारण नेटवर्क:InfiniBand कपड़े सॉफ्टवेयर आधारित समाधानों की तुलना में 5,000 गुना तेजी से लिंक विफलताओं से ठीक हो जाता है
- लचीली तैनाती:एचडीआर और ईडीआर के साथ पीछे की ओर संगत; ड्रैगनफ्लाई+, स्लिमफ्लाई और 6 डी टोरस जैसे आधुनिक टोपोलॉजी का समर्थन करता है
- उन्नत टेलीमेट्री:यूएफएम के साथ, सक्रिय रखरखाव के लिए वास्तविक समय में नेटवर्क अंतर्दृष्टि और एआई-संचालित विश्लेषण प्राप्त करें
- मानक शीतलनःपी2सी वायुप्रवाह आम डेटा सेंटर कॉन्फ़िगरेशन के साथ फ्रंट कोल्ड-कोरिडोर सेटअप से मेल खाता है
खरीदार चेकलिस्ट
- वायु प्रवाह की दिशा की पुष्टि करें (इस मॉडल के लिए P2C सामने से पीछे तक)
- बिजली इनपुट वोल्टेज (100-127V / 200-240VAC) की जाँच करें
- रूटर (MQM9790) या स्विच (MQM9700) चुनें रूटिंग आवश्यकताओं के आधार पर
- उपयुक्त QSFP56 केबल या ऑप्टिक्स का चयन करें
- रैक गहराई संगतता की जाँच करें (590.6mm / 27")
- 1U दूरी और शीतलन रिक्ति के लिए योजना
- बहु-उप-नेट तैनाती के लिए डिजाइन रूटिंग टोपोलॉजी
सावधानियां
- सुनिश्चित करें कि इनपुट वोल्टेज रेंज (100-127VAC या 200-240VAC) कनेक्ट करने से पहले अपनी सुविधा शक्ति से मेल खाती है
- सामने से पीछे तक हवा के प्रवाह के लिए पर्याप्त रिक्त स्थान की अनुमति दें; पीछे या सामने से निकास को अवरुद्ध न करें
- ऑपरेटिंग तापमान 0°C से 45°C के बीच बनाए रखा जाना चाहिए; सापेक्ष आर्द्रता 10%-85% गैर संघनक
- सिग्नल की अखंडता और अनुपालन सुनिश्चित करने के लिए केवल अनुमोदित QSFP56 केबलों और ऑप्टिकल मॉड्यूलों का उपयोग करें
- सत्यापित करें कि आपके रैक शीतलन विन्यास स्थापना से पहले पी 2 सी (आगे से पीछे) वायु प्रवाह का समर्थन करता है
- राउटिंग कॉन्फ़िगरेशन के लिए, उचित टोपोलॉजी योजना के लिए InfiniBand फैब्रिक डिजाइन गाइड देखें
अक्सर पूछे जाने वाले प्रश्न
MQM9790-NS2F और MQM9700-NS2F में क्या अंतर है?
MQM9790 एक उन्नत रूटिंग क्षमताओं के साथ एक InfiniBand राउटर है, जबकि MQM9700 एक मानक स्विच है। दोनों एक ही हार्डवेयर प्लेटफॉर्म और वायु प्रवाह दिशा साझा करते हैं,लेकिन MQM9790 सबनेट रूटिंग का समर्थन करता है, यातायात अलगाव, और बहु किरायेदार विभाजन।
MQM9790-NS2F और MQM9790-NS2R में क्या अंतर है?
एकमात्र अंतर वायु प्रवाह की दिशा है। NS2F में P2C (आगे से पीछे) वायु प्रवाह है, जबकि NS2R में C2P (पीछे से आगे) वायु प्रवाह है। रूटिंग क्षमताओं सहित अन्य सभी विनिर्देश समान हैं।.
MQM9790 क्या रूटिंग क्षमताएं प्रदान करता है?
MQM9790 श्रृंखला InfiniBand सबनेट रूटिंग का समर्थन करती है, जो विभिन्न सबनेट के बीच संचार को सक्षम करती है, मल्टी-टेंडर वातावरणों के लिए यातायात अलगाव,और हजारों नोड्स के साथ बड़े पैमाने पर कपड़े के लिए उन्नत अग्रेषण.
कौन से केबल समर्थित हैं?
QSFP56 कनेक्टर निष्क्रिय तांबे के डीएसी, सक्रिय ऑप्टिकल केबल (एओसी) और ऑप्टिकल ट्रांससीवर का समर्थन करते हैं। विशिष्ट एसकेयू के लिए, एनवीआईडीआईए लिंकएक्स केबल परिवार को देखें।
क्या इस राउटर का उपयोग एचडीआर या ईडीआर एडाप्टर के साथ किया जा सकता है?
हां, क्वांटम-2 श्रृंखला एचडीआर (200जीबी/सेकंड) और ईडीआर (100जीबी/सेकंड) इन्फिनिबैंड प्रौद्योगिकियों के साथ पिछड़े संगत है।
समर्थित नोड्स की अधिकतम संख्या क्या है?
उन्नत रूटिंग क्षमताओं के साथ, MQM9790 कई सबनेट में हजारों नोड्स के साथ कपड़े का समर्थन कर सकता है। एकीकृत सबनेट प्रबंधक प्रति सबनेट 2,000 नोड्स तक का प्रबंधन कर सकता है।
मैं NS2F और NS2R के बीच कैसे चुनूं?
यदि आपके रैक में सामने से ठंडी हवा का प्रवेश है तो NS2F (आगे से पीछे) चुनें; यदि आपके रैक में पीछे से ठंडी हवा का प्रवेश है तो NS2R (पीछे से आगे) चुनें।हमेशा आसन्न उपकरणों की हवा प्रवाह दिशा से मेल.
