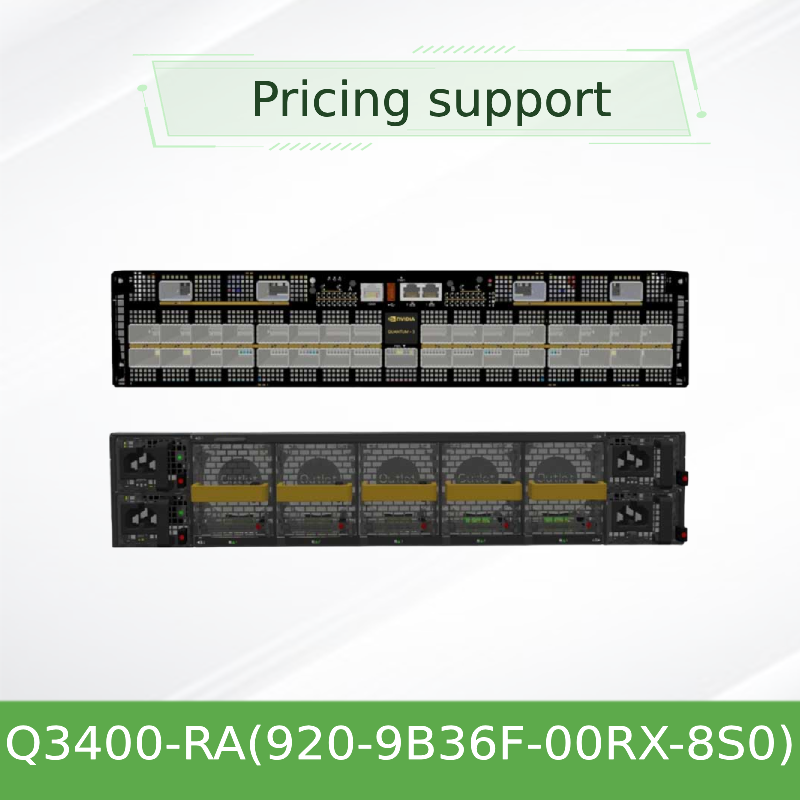

NVIDIA Q3400-RA स्पाइन स्विच: स्केलेबल डेटा सेंटर के लिए 115.2 टीबी/एस थ्रूपुट
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | Q3400-RA (920-9B36F-00RX-8S0) |
| दस्तावेज़: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या।: | Q3400-RA 920-9B36F-00RX-8S0 | MOQ: | 800GB |
|---|---|---|---|
| बंदरगाहों: | 72 | समारोह: | LACP, Stackable, VLAN समर्थन |
| तकनीकी: | अनिद्रा | अधिकतम गति: | एक्सडीआर |
| परिवहन पैकेज: | पैकिंग | विनिर्देश: | 43.6*433.2*590.6 मिमी |
| ट्रेडमार्क: | मेलानाक्स | मूल: | चीन |
| प्रमुखता देना: | NVIDIA Q3400-RA स्पाइन स्विच,NVIDIA स्पाइन स्विच 115.2 टीबी/एस,वारंटी के साथ डेटा सेंटर नेटवर्क स्विच |
||
उत्पाद विवरण
NVIDIA Q3400-RA स्पाइन स्विच: स्केलेबल डेटा सेंटर के लिए 115.2 टीबी/एस थ्रूपुट
NVIDIA Q3400-RA NVIDIA क्वांटम-3 ASIC द्वारा संचालित एक हाई-रेडिक्स, 800Gb/s XDR InfiniBand स्विच सिस्टम है। सबसे अधिक मांग वाले AI और HPC वातावरण के लिए डिज़ाइन किया गया, 4U चेसिस 72 OSFP केज पर 144 पोर्ट प्रदान करता है, जो बड़े दो-स्तरीय फैट-ट्री टोपोलॉजी को सक्षम करता है जो 10,368 ConnectX-8 NICs तक का समर्थन करता है। एकीकृत SHARPv3, अनुकूली रूटिंग और प्रदर्शन अलगाव के साथ, Q3400-RA अगली पीढ़ी के डेटा सेंटर के लिए आदर्श स्पाइन बिल्डिंग ब्लॉक है।
मुख्य विनिर्देश
- 144 XDR पोर्ट 72 OSFP केज पर
- 115.2 टीबी/एस कुल स्विचिंग क्षमता
- 4U रैक-अनुकूलित फॉर्म फैक्टर
- 8 × PSU रिडंडेंट, हॉट-स्वैपेबल पावर सप्लाई
- UFM-तैयार FNM इन-बैंड प्रबंधन
मुख्य विशेषताएं
- हाई-डेंसिटी 800Gb/s पोर्ट: 72 OSFP केज पर 144 XDR पोर्ट (200Gb/s प्रति लेन), 400G और 800G ऑप्टिक्स का समर्थन करता है
- क्वांटम-3 ASIC: अत्याधुनिक 200G SerDes, सामूहिक त्वरण के लिए SHARPv3, और उन्नत इन-नेटवर्क कंप्यूटिंग
- 115.2 टीबी/एस नॉन-ब्लॉकिंग: बड़े पैमाने पर समानांतर AI प्रशिक्षण के लिए आदर्श, नियतात्मक कम विलंबता के साथ पूर्ण द्विक्षेत्र बैंडविड्थ
- रिडंडेंट और हॉट-स्वैपेबल: 8 पावर सप्लाई (C2P एयरफ्लो) और 10 पंखे; शून्य-डाउनटाइम प्रतिस्थापन के साथ N+1 रिडंडेंसी
- UFM-तैयार FNM पोर्ट: NVIDIA यूनिफाइड फैब्रिक मैनेजर™ (UFM) के लिए समर्पित इन-बैंड प्रबंधन पोर्ट (OSFP)
- लचीली टोपोलॉजी: फैट-ट्री, ड्रैगनफ्लाई+, मल्टी-डायमेंशनल टोरस, और बहुत कुछ का समर्थन करता है - स्पाइन/लीफ तैयार
प्रौद्योगिकी अवलोकन
क्वांटम-3 ASIC: Q3400-RA 200Gb/s प्रति लेन SerDes का लाभ उठाता है, जो प्रति OSFP पोर्ट 800Gb/s प्रदान करता है। NVIDIA SHARPv3 (स्केलेबल हायरार्किकल एग्रीगेशन एंड रिडक्शन प्रोटोकॉल) के साथ मिलकर, यह MPI और डीप लर्निंग प्रिमिटिव को सीधे नेटवर्क में ऑफलोड करके सामूहिक संचालन को तेज करता है। अनुकूली रूटिंग और कंजेशन कंट्रोल कंजस्टेड फैब्रिक में भी लगातार प्रदर्शन सुनिश्चित करते हैं।
इन-बैंड प्रबंधन: फ्रंट-पैनल FNM (फैब्रिक नेटवर्क मैनेजमेंट) पोर्ट डेटा पोर्ट का उपभोग किए बिना समर्पित UFM एक्सेस प्रदान करता है, टोपोलॉजी डिज़ाइन को सरल बनाता है और उन्नत टेलीमेट्री को सक्षम करता है।
विशिष्ट परिनियोजन
- बड़े पैमाने पर फैट-ट्री में स्पाइन: दो-स्तरीय टोपोलॉजी में 10,368 ConnectX-8 NICs तक कनेक्ट करें
- AI प्रशिक्षण क्लस्टर: 800Gb/s प्रति लिंक के साथ NVIDIA DGX और HGX सुपरपॉड फैब्रिक को पावर दें
- उच्च-प्रदर्शन कंप्यूटिंग: मौसम, आणविक गतिशीलता, और परिमित तत्व सिमुलेशन को तेज करें
- क्लाउड और एंटरप्राइज डेटा सेंटर: वित्त, विनिर्माण, और अनुसंधान के लिए स्केलेबल, कम-विलंबता नेटवर्क बनाएं
संगतता
| घटक / पारिस्थितिकी तंत्र | संगतता |
|---|---|
| NICs | ConnectX-8, ConnectX-7, ConnectX-6 (गति बातचीत के साथ) |
| ऑप्टिक्स और केबल | OSFP, OSFP-से-OSFP, सक्रिय/निष्क्रिय तांबा, एकल-मोड/बहु-मोड |
| प्रबंधन | NVOS (NVUE), UFM, SNMP, REST API, सीरियल कंसोल |
| टोपोलॉजी | फैट-ट्री, ड्रैगनफ्लाई+, टोरस, और कस्टम |
| मानक | InfiniBand आर्किटेक्चर स्पेसिफिकेशन 1.5, RoHS, CE, FCC, VCCI, cTUVus |
तकनीकी विनिर्देश
| श्रेणी | विवरण |
|---|---|
| पोर्ट घनत्व | 72 OSFP केज पर 144 XDR पोर्ट (800Gb/s) |
| स्विचिंग क्षमता | 115.2 टीबी/एस |
| फॉर्म फैक्टर | 4U रैक-माउंट (7" H × 17.24" W × 33.5" D) / 850 मिमी गहराई |
| वजन (पूरी तरह से भरा हुआ) | 60 किग्रा (8 PSUs के साथ) |
| PSU | 8 × 2000W AC, C2P एयरफ्लो, 200-240V ~ 50/60Hz |
| पंखे | 10 हॉट-स्वैपेबल पंखे इकाइयां, C2P एयरफ्लो |
| विशिष्ट बिजली (ATIS) | 2.9 किलोवाट (निष्क्रिय केबल); 7 किलोवाट (सक्रिय केबल) |
| प्रबंधन | NVOS (NVUE), UFM, सीरियल कंसोल (RJ45), USB 2.0, I²C, डुअल 1GbE MGT पोर्ट |
| संचालन तापमान | 0°C से 35°C (रिवर्स एयरफ्लो); गैर-ऑप: -40°C से 70°C |
| शोर स्तर | 78.4 dBA @ नाममात्र की स्थिति (ISO 7779) |
| नियामक | CB, cTUVus, CE, CU, EMC (CE/FCC/VCCI/ICES/RCM), RoHS |
| रेल किट | 930-9SKIT-00LO-00B (टूल-लेस, 700-800 मिमी रैक गहराई) |
* कुछ मान विशिष्ट हैं। कृपया अपने NVIDIA प्रतिनिधि से सटीक विनिर्देशों की पुष्टि करें।
चयन गाइड
| SKU | विवरण | एयरफ्लो | रैक गहराई |
|---|---|---|---|
| 920-9B36F-00RX-8S0 | Q3400-RA, 4U, 144 XDR पोर्ट, 8 PSU, प्रबंधित, C2P एयरफ्लो | C2P (कनेक्टर-से-पावर) | मानक गहराई (850 मिमी) |
| 930-9SKIT-00LO-00B | 4U Q3400 के लिए टूल-लेस रेल किट | -- | 700-800 मिमी |
| 930-9SPSU-00RA-00A | क्वांटम-3 के लिए 2000W AC PSU (C2P) | C2P | -- |
| 930-9SFAN-00RM-00B | XDR एयर-कूल्ड सिस्टम के लिए पंखे इकाई (C2P) | C2P | -- |
लाभ
- अद्वितीय रेडिक्स: 4U में 144 पोर्ट - कम स्विच, कम लागत, सरल केबलिंग
- फॉरवर्ड-संगत: NDR और XDR ऑप्टिक्स का समर्थन करता है, निवेश की रक्षा करता है
- SHARPv3 त्वरण: AI प्रशिक्षण समय को 20% तक कम करता है
- सरलीकृत प्रबंधन: NVUE के साथ NVOS, जीरो-टच प्रोविजनिंग (ZTP), और UFM एकीकरण
- वैश्विक समर्थन: 24/7 तकनीकी सहायता, RMA, और ऑन-साइट सेवाएं
सेवा और सहायता
Hong Kong Starsurge Group Co., Limited NVIDIA Q3400-RA स्विच के लिए पूर्ण जीवनचक्र सहायता प्रदान करता है:
- पूर्व-बिक्री परामर्श: टोपोलॉजी डिजाइन, बिजली/कूलिंग योजना, और ROI विश्लेषण
- लॉजिस्टिक्स और डिलीवरी: ट्रैकिंग और सीमा शुल्क निकासी के साथ वैश्विक शिपिंग
- तकनीकी सहायता: रिमोट डायग्नोस्टिक्स, ऑन-साइट प्रतिस्थापन, और फर्मवेयर अपडेट
- प्रशिक्षण: NVIDIA-प्रमाणित कार्यशालाएं (हैंड-ऑन लैब, UFM प्रशासन)
- वारंटी: मानक 1-वर्ष हार्डवेयर वारंटी (विस्तारित विकल्प उपलब्ध)
अक्सर पूछे जाने वाले प्रश्न
Q3400-RA और Q3200-RA के बीच क्या अंतर है?
Q3400-RA 144 पोर्ट (115.2 टीबी/एस) के साथ एक 4U चेसिस है - स्पाइन भूमिकाओं के लिए आदर्श। Q3200-RA दो स्वतंत्र स्विच (कुल 72 पोर्ट, 57.6 टीबी/एस) के साथ एक 2U चेसिस है - लीफ या छोटे फैब्रिक के लिए आदर्श।
क्या मैं Q3400-RA के साथ NDR ऑप्टिक्स का उपयोग कर सकता हूँ?
हाँ। पोर्ट NDR (400Gb/s) और XDR (800Gb/s) ऑप्टिक्स और केबल का समर्थन करते हैं। NDR कनेक्शन के लिए, NVOS में `connection-mode ndr` कमांड का उपयोग करें।
क्या Q3400-RA प्रबंधित या अप्रबंधित है?
यह NVOS (NVUE) के साथ एक पूरी तरह से प्रबंधित स्विच है और आउट-ऑफ-बैंड (1GbE MGT) और इन-बैंड (FNM) दोनों प्रबंधन का समर्थन करता है।
FNM पोर्ट क्या है?
फैब्रिक नेटवर्क मैनेजमेंट पोर्ट UFM कनेक्टिविटी के लिए एक समर्पित OSFP InfiniBand पोर्ट है, जो डेटा ट्रैफिक के लिए सभी मानक पोर्ट को सुरक्षित रखता है।
विशिष्ट डिलीवरी समय क्या है?
स्टॉक आइटम 5-7 व्यावसायिक दिनों के भीतर शिप होते हैं। कस्टम कॉन्फ़िगरेशन के लिए, कृपया बिक्री से संपर्क करें।
सावधानियां और सुरक्षा
- वजन: Q3400-RA का वजन 60 किग्रा है। रैक-माउंटिंग करते समय हमेशा सर्वर लिफ्ट और कम से कम दो व्यक्तियों का उपयोग करें
- एयरफ्लो: वेंटिलेशन ओपनिंग के चारों ओर कम से कम 8 सेमी क्लीयरेंस बनाए रखें। केवल C2P एयरफ्लो PSUs और पंखे का उपयोग करें
- बिजली: सर्विसिंग से पहले सभी 8 पावर कॉर्ड डिस्कनेक्ट करें। सिस्टम डबल-पोल/न्यूट्रल फ्यूजिंग का उपयोग करता है
- तापमान: 35°C परिवेश से ऊपर संचालित न करें। ASIC तापमान थ्रेसहोल्ड की निगरानी करें (चेतावनी: 105°C, महत्वपूर्ण: 120°C)
- इलेक्ट्रोस्टैटिक डिस्चार्ज: कार्ड और ट्रांससीवर को संभालते समय ESD सुरक्षा का उपयोग करें
Hong Kong Starsurge Group Co., Limited के बारे में
2008 में स्थापित, Starsurge नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। हम दुनिया भर में सरकारी, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम ग्राहकों की सेवा करते हैं। एक अनुभवी बिक्री और तकनीकी टीम के साथ, हम स्विच और NICs से लेकर IoT और कस्टम सॉफ़्टवेयर तक - बहुभाषी समर्थन और वैश्विक डिलीवरी द्वारा समर्थित - अनुरूप नेटवर्किंग समाधान प्रदान करते हैं। ग्राहक-प्रथम, गुणवत्ता-संचालित, और नवाचार-केंद्रित।
संगतता मैट्रिक्स
| NVIDIA उत्पाद | Q3400-RA के साथ संगत | नोट्स |
|---|---|---|
| ConnectX-8 (XDR) | ✓ पूर्ण 800Gb/s | नेटिव XDR मोड |
| ConnectX-7 (NDR) | ✓ 400Gb/s (connection-mode ndr) | मोड परिवर्तन की आवश्यकता है |
| OSFP 800G SR/DR | ✓ | क्लास 8 (33W) समर्थन |
| OSFP 400G (NDR) | ✓ | निष्क्रिय/सक्रिय केबल |
| UFM 3.5 | ✓ | FNM पोर्ट कनेक्टिविटी |
| NVOS / ONIE | ✓ | ZTP, NVUE, REST API |
खरीदार चेकलिस्ट
- रैक गहराई: 850 मिमी (33.5 इंच) गहराई और 700-800 मिमी रेल रेंज सुनिश्चित करें
- बिजली: 200-240V AC, प्रति PSU 10A। 8 C13/C15 पावर कॉर्ड के लिए योजना बनाएं
- एयरफ्लो: अपने डेटा सेंटर से मेल खाने वाले C2P (कनेक्टर-से-पावर) एयरफ्लो को सत्यापित करें
- ऑप्टिक्स: प्रति पोर्ट गणना के अनुसार OSFP ट्रांससीवर या ब्रेकआउट केबल ऑर्डर करें
- प्रबंधन: सीरियल कंसोल (RJ45) और डुअल 1GbE MGT पोर्ट तैयार
- कूलिंग: परिवेश का तापमान ≤35°C, अच्छा एयरफ्लो क्लीयरेंस
