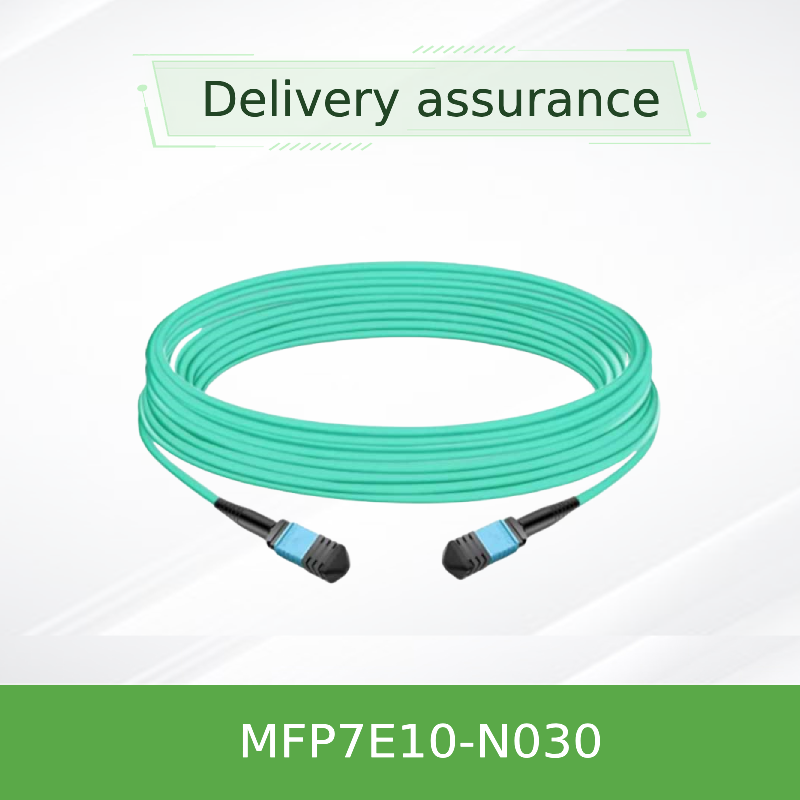

NVIDIA MFP7E10-N030 30-मीटर मल्टीमोड MPO-12/APC फाइबर ऑप्टिक केबल
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E10-N030 (980-9I557-00N030) |
| दस्तावेज़: | MFP7E10-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नमूना: | MFP7E10-N030 | लंबाई: | 30 मी |
|---|---|---|---|
| फाइबर प्रकार: | मल्टीमोड OM4 | कनेक्टर्स: | MPO-12/APC (महिला) |
| निविष्ट वस्तु का नुकसान: | ≤ 0.362 डीबी | वापसी हानि: | ≥ 35 डीबी |
| प्रमुखता देना: | NVIDIA मल्टीमोड MPO-12 फाइबर ऑप्टिक केबल,30 मीटर MPO-12 APC फाइबर केबल,एनवीडिया 30-मीटर मल्टीमोड फाइबर केबल |
||
उत्पाद विवरण
NVIDIA MFP7E10-N030 30-मीटर मल्टीमोड MPO-12/APC फाइबर ऑप्टिक केबल
NVIDIA MFP7E10-N03030 मीटर MPO-12/APC से MPO-12/APC मल्टीमोड फाइबर केबल, टाइप-बी क्रॉसओवर, OM4 (50/125 μm) के लिए डिज़ाइन किया गया।और QSFP112 ट्रांससीवर. कम सम्मिलन हानि, एलएसजेडएच/ओएफएनआर जैकेट, पैच पैनलों के साथ 50 मीटर तक पहुंच का समर्थन करता है।
उत्पाद का अवलोकन
NVIDIA MFP7E10-Nxxx श्रृंखला निष्क्रिय ऑप्टिकल केबल उच्च घनत्व डेटा केंद्र इंटरकनेक्ट के लिए इंजीनियर किया गया है।MFP7E10-N030(30 मीटर) 12 फाइबर एमपीओ-12/एपीसी कनेक्टर के भीतर 8 सक्रिय फाइबर का उपयोग करता है, जिसमें 4 फाइबर ताकत सदस्यों के रूप में कार्य करते हैं। 8 डिग्री कोण पॉलिश (एपीसी) बैक रिफ्लेक्शंस को कम करता है,उच्च गति प्रोटोकॉल के लिए संकेत अखंडता सुनिश्चित करना.
यह केबल एकप्रकार-बी क्रॉसओवरविधानसभा, एक छोर पर प्रसारण चैनल 1 को एक दूसरे छोर पर चैनल 12 प्राप्त करने के लिए संरेखित करना, जो अतिरिक्त ध्रुवीयता प्रबंधन के बिना प्रत्यक्ष ट्रांससीवर युग्मन के लिए महत्वपूर्ण है।यह इनफिनिबैंड (एनडीआर) और ईथरनेट (400GbE/800GbE) दोनों वातावरणों का समर्थन करता है.
प्रमुख विशेषताएं
ऑप्टिकल और भौतिक
- 50/125 μm OM4 मल्टीमोड फाइबर (लंबाई >30 m)
- MPO‐12/APC महिला कनेक्टर्स, हरा खोल
- 8 सक्रिय फाइबर / 4 निष्क्रिय (शक्ति सदस्य)
- प्रकार-बी क्रॉसओवर ध्रुवीयता
- एक्वा एलएसजेडएच/ओएफएनआर जैकेट, व्यास 3.0 ±0.2 मिमी
प्रदर्शन और अनुपालन
- सम्मिलन हानि ≤ 0.35 + 0.0004 * एल (डीबी); 30 मीटर के लिएः ≤ 0.362 डीबी
- वापसी हानि ≥ 35 डीबी
- न्यूनतम झुकने की त्रिज्याः 30 मिमी (केबल पर कहीं भी)
- ऑपरेटिंग तापमानः 0 से 70 °C
- Telcordia GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5
प्रौद्योगिकी
एपीसी (एंगल्ड फिजिकल कॉन्टैक्ट) के अंत में 8 डिग्री की पॉलिश है जो उच्च गति वाले ऑप्टिकल लिंक के लिए महत्वपूर्ण हैः यह आंतरिक प्रतिबिंबों को ट्रांससीवर लेजर से दूर करता है,सिग्नल विकृति और बिट त्रुटियों को कम करनाकेबल हैनिष्क्रियऔर इसमें कोई सक्रिय इलेक्ट्रॉनिक्स नहीं है, जिससे कम विलंबता और उच्च विश्वसनीयता सुनिश्चित होती है।MPO-12 संरेखण पिन (ट्रांससीवर में) सटीक ऑप्टिकल युग्मन के लिए केबल कनेक्टर में संरेखण छेद के साथ मेल खाते हैं.
NVIDIA MFP7E10-Nxxx को उन लिंकों के लिए निर्दिष्ट करता है जिनमें अधिकतम दो ऑप्टिकल पैच पैनल (कुल 4 कनेक्टर जंक्शन) शामिल हैं जबकि अधिकतम 50 मीटर तक पहुंच बनाए रखी जाती है।
विशिष्ट तैनाती
- स्विच-टू-स्विच:स्पाइन-लेफ कपड़े में दो-पोर्ट OSFP 800G स्विच को जोड़ना।
- स्विच-टू-एडाप्टर:ओएसएफपी स्विच को कनेक्टएक्स-7 या ब्लूफील्ड-3 डीपीयू से ओएसएफपी या क्यूएसएफपी112 ट्रांससीवर का उपयोग करके जोड़ना।
- 400G/800G ब्रेकआउटःदो-पोर्ट ओएसएफपी ट्रांससीवर (जैसे, एमएमए4जेड00-एनएस) के साथ दो 4-चैनल 400जी लिंक का समर्थन करने के लिए उपयोग किया जाता है।
- एआई और एचपीसी क्लस्टर जिन्हें कम विलंबता, उच्च बैंडविड्थ GPU-से-GPU कनेक्टिविटी की आवश्यकता होती है।
संगतता
MFP7E10-N030 NVIDIA ट्रांसीवरों के साथ संगत है जिनमें शामिल हैंः
- ट्विन-पोर्ट OSFP:InfiniBand/Ethernet स्विच के लिए MMA4Z00-NS (800G DR8)
- एकल-पोर्ट OSFP:कनेक्टएक्स-7 एडाप्टर के लिए MMA4Z00-NS400 (400G)
- QSFP112:ब्लूफील्ड-3 डीपीयू के लिए MMA1Z00-NS400 (400G)
- यह 400GbE/NDR InfiniBand और NVLink प्रोटोकॉल का भी समर्थन करता है।
महत्वपूर्णः MPO- 12 / APC कनेक्टर हैंनहींMPO‐12/UPC (ब्लू शेल) कनेक्टर्स के साथ संगत. UPC पॉलिश का उपयोग करने वाले 100G/200G ट्रांससीवर के साथ मिश्रण न करें.
विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| मॉडल | MFP7E10-N030 |
| लम्बाई | 30 मीटर (सहनशीलताः +2% * एल / -0) |
| फाइबर का प्रकार | मल्टीमोड OM4 (50/125 μm) लंबाई >30 m के लिए; OM3 ≤30 m के लिए |
| कनेक्टर का प्रकार | MPO‐12/APC मादा से MPO‐12/APC मादा, हरा खोल |
| सक्रिय फाइबर | 8 (4 Tx, 4 Rx) |
| ध्रुवीयता | प्रकार-बी क्रॉसओवर |
| सम्मिलन हानि (अधिकतम) | ≤ 0.35 + 0.0004 * L (dB) → 0.362 dB @ 30m |
| रिटर्न हानि (मिनट) | ≥ 35 डीबी |
| केबल का व्यास | 3.0 ± 0.2 मिमी |
| मोड़ की न्यूनतम त्रिज्या | 30 मिमी (केबल पर कहीं भी) |
| जैकेट | Aqua, LSZH / OFNR |
| परिचालन तापमान | 0 से 70 °C |
| भंडारण तापमान | -40 °C से 85 °C तक |
| आर्द्रता (गैर-संक्षेपण) | १०% ८५% आरएच |
| मानक | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
चयन मार्गदर्शिका
| आदेश भाग संख्या | विवरण | लम्बाई |
|---|---|---|
| MFP7E10-N003 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 3 मीटर |
| MFP7E10-N005 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 5 मीटर |
| MFP7E10-N007 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 7 मीटर |
| MFP7E10-N010 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 10 मीटर |
| MFP7E10-N015 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 15 मीटर |
| MFP7E10-N020 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 20 मीटर |
| MFP7E10-N025 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 25 मीटर |
| MFP7E10-N030 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 30 मीटर |
| MFP7E10-N035 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 35 मीटर |
| MFP7E10-N040 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 40 मीटर |
| MFP7E10-N050 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 50 मीटर |
लाभ
- कम हानि और उच्च लाभ हानि:400G/800G PAM4 मॉड्यूलेशन के लिए स्वच्छ ऑप्टिकल सिग्नल सुनिश्चित करता है।
- एपीसी पॉलिशःप्रतिबिंबों को कम करता है, जो एनडीआर इन्फिनीबैंड और 800जी ईथरनेट के लिए महत्वपूर्ण है।
- प्रकार-बी क्रॉसओवरःप्रत्यक्ष ट्रांससीवर संभोग को सरल बनाता है; ध्रुवीयता उलटने वाले एडाप्टरों की आवश्यकता नहीं है।
- LSZH/OFNR जैकेट:कम धुआं और लौ retardant, plenum और riser स्थानों के लिए उपयुक्त।
- एनवीआईडीआईए योग्यःConnectX-7, BlueField-3 और स्पेक्ट्रम स्विच परिवारों के लिए परीक्षण और अनुशंसित।
सेवा एवं सहायता
हांगकांग स्टारसर्ज समूह वैश्विक वितरण, बहुभाषी समर्थन, और NVIDIA नेटवर्क समाधानों के लिए तकनीकी विशेषज्ञता प्रदान करता है। हमारी टीम तैनाती योजना, संगतता सत्यापन,और बिक्री के बाद का समर्थनवॉल्यूम मूल्य निर्धारण और कस्टम लंबाई के लिए हमारी बिक्री टीम से संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न
क्या यह केबल QSFP112 ट्रांससीवर के साथ संगत है?
हाँ, जब उपयुक्त NVIDIA QSFP112 400G ट्रांससीवर (जैसे, MMA1Z00-NS400) के साथ एडाप्टर की ओर इस्तेमाल किया जाता है।
क्या मैं इसे MPO- 12 / UPC कनेक्टर के साथ उपयोग कर सकता हूँ?
नंबर MPO‐12/APC (ग्रीन शेल) MPO‐12/UPC (ब्लू शेल) के साथ यांत्रिक या ऑप्टिकल रूप से संगत नहीं है। उनका एक साथ उपयोग कनेक्टर के अंत के सतहों को नुकसान पहुंचा सकता है।
30 मीटर केबल की अधिकतम पहुंच क्या है?
केबल स्वयं 30 मीटर है, लेकिन कुल मिलाकर लिंक 50 मीटर तक का समर्थन कर सकता है जब दो पैच पैनल (4 कनेक्टर जंक्शन) को उचित नुकसान बजटिंग के साथ शामिल किया जाता है।
क्या केबल ईएसडी संवेदनशील है?
नहीं, केबल में कोई प्रवाहकीय भाग नहीं है। हालांकि, ट्रांससीवरों को संभालने के लिए मानक ईएसडी सावधानियां लागू होती हैं।
संभाल करने के लिए सावधानी
- प्रदूषण से बचने के लिए कनेक्टर्स पर धूल के ढक्कन लगाकर रखें।
- संभोग से पहले एक ऑप्टिकल कनेक्टर क्लीनर का उपयोग करके दोनों केबल और ट्रांससीवर कनेक्टरों को साफ करें।
- केबल को 30 मिमी की मोड़ त्रिज्या से नीचे मोड़ने से बचें।
- तरल पदार्थों के संपर्क में न लाएं और न ही नामित तापमान सीमा से बाहर काम करें।
- जब उपयोग में न हो तब -40°C से 85°C के बीच रखें।
कंपनी का परिचय
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, हम नेटवर्क स्विच, एनआईसी,वायरलेस एक्सेस पॉइंट, नियंत्रक, केबल और संबंधित नेटवर्क उपकरण।
एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, Starsurge सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है। हम IoT समाधान प्रदान करते हैं,नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन, और वैश्विक वितरण। ग्राहक-प्रथम दृष्टिकोण के साथ, हम विश्वसनीय गुणवत्ता, उत्तरदायी सेवा,और अनुकूलित समाधान जो ग्राहकों को कुशल बनाने में मदद करते हैं, स्केलेबल और विश्वसनीय नेटवर्क बुनियादी ढांचा।
एक झलक में मुख्य तथ्य
कनेक्टर और ध्रुवीयताःMPO‐12/APC मादा, प्रकार-बी क्रॉसओवर, हरी खोल
फाइबर और लंबाईःमल्टीमोड OM4, 30 m (98 ft), 8 सक्रिय फाइबर
ऑप्टिकल प्रदर्शनःआईएल ≤ 0.362 डीबी, आरएल ≥ 35 डीबी
अनुपालन:GR‐1435, IEC 61754‐7, OFNR/LSZH
संगतता मैट्रिक्स
| ट्रांससीवर/डिवाइस | बंदरगाह प्रकार | संगत |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | ट्विन-पोर्ट ओएसएफपी | हाँ |
| NVIDIA MMA4Z00-NS400 (400G) | ओएसएफपी (एकल बंदरगाह) | हाँ |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | हाँ |
| कनेक्टएक्स-7 / ब्लूफील्ड-3 | OSFP / QSFP112 | हाँ |
| MPO‐12/UPC ट्रांससीवर (100G/200G) | एमपीओ-१२/यूपीसी | नहीं (विभिन्न पोलिश) |
खरीदार चेकलिस्ट
- ट्रांससीवर पोर्ट प्रकार की पुष्टि करें: OSFP, ट्विन-पोर्ट OSFP, या QSFP112
- कनेक्टर पॉलिश की जाँच करें: MPO‐12/APC (ग्रीन शेल) बनाम UPC (ब्लू शेल)
- आवश्यक केबल की लंबाई की जाँच करें MFP7E10-N030 30 मीटर है
- फाइबर प्रकार सुनिश्चित करेंः लम्बाई >30 मीटर के लिए मल्टीमोड OM4, कम लंबाई के लिए OM3
- केबल प्रबंधन योजनाः 30 मिमी न्यूनतम मोड़ त्रिज्या
- यदि लंबे लिंक में इस्तेमाल किया पैच पैनल सम्मिलन हानि पर विचार करें
