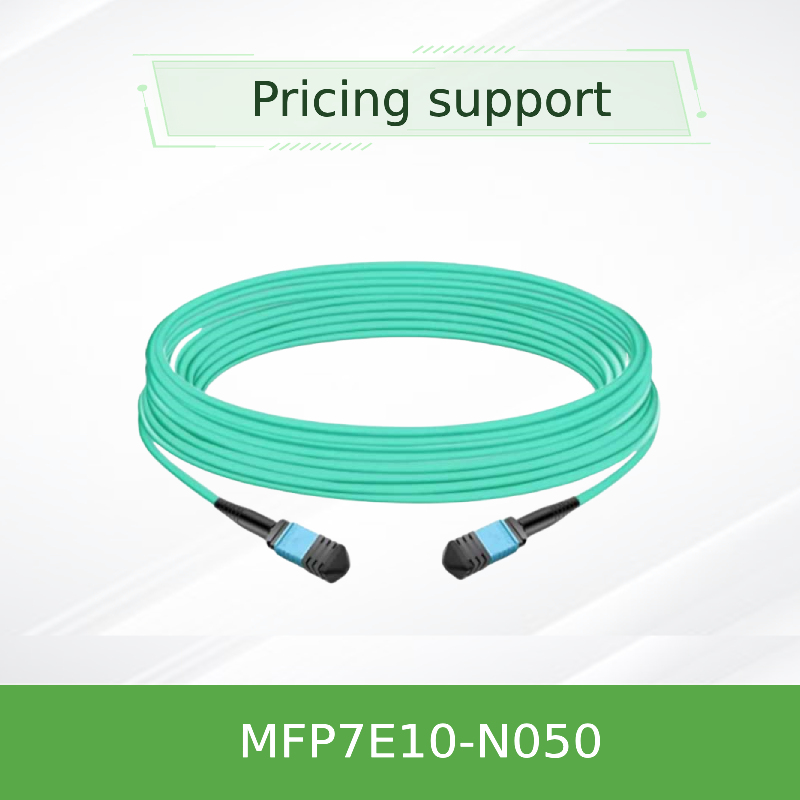

50 मीटर NVIDIA MFP7E10-N050 MPO-12/APC ऑप्टिकल केबल ConnectX-7 / BlueField-3 और OSFP/QSFP112 ट्रांसीवर के लिए
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MFP7E10-N050 (980-9I57Y-00N050) |
| दस्तावेज़: | MFP7E10-Nxxx.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| नमूना: | MFP7E10-N050 | लंबाई: | 50 मी |
|---|---|---|---|
| फाइबर प्रकार: | मल्टीमोड OM4 | कनेक्टर्स: | MPO-12/APC (महिला) |
| निविष्ट वस्तु का नुकसान: | ≤ 0.37 डीबी | वापसी हानि: | ≥ 35 डीबी |
| प्रमुखता देना: | 50 मीटर NVIDIA MPO-12 ऑप्टिकल केबल,NVIDIA ConnectX-7 ऑप्टिकल केबल,OSFP QSFP112 ट्रांसीवर केबल |
||
उत्पाद विवरण
NVIDIA MFP7E10-N050 MPO-12/APC ऑप्टिकल केबल
50 मीटर MPO-12/APC से MPO-12/APC मल्टीमोड फाइबर केबल, टाइप-बी क्रॉसओवर, OM4 (50/125 μm) के लिए डिज़ाइन किया गया है।और QSFP112 ट्रांससीवर.
उत्पाद का अवलोकन
NVIDIA MFP7E10-Nxxx श्रृंखला निष्क्रिय ऑप्टिकल केबल उच्च घनत्व डेटा केंद्र इंटरकनेक्ट के लिए इंजीनियर किया गया है। MFP7E10-N050 (50m) 12 फाइबर MPO-12 / APC कनेक्टर के भीतर 8 सक्रिय फाइबर का उपयोग करता है,4 फाइबरों के साथ जो ताकत के सदस्य के रूप में कार्य करते हैं8 डिग्री कोण वाली पॉलिश (एपीसी) प्रतिबिंब को कम करती है, जिससे हाई-स्पीड प्रोटोकॉल के लिए सिग्नल की अखंडता सुनिश्चित होती है।
यह केबल एक प्रकार-बी क्रॉसओवर विधानसभा है,एक छोर पर प्रसारण चैनल 1 को दूसरे छोर पर चैनल 12 प्राप्त करने के लिए संरेखित करनायह इनफिनिबैंड (एनडीआर) और ईथरनेट (400GbE/800GbE) दोनों वातावरणों का समर्थन करता है।
प्रमुख विशेषताएं
ऑप्टिकल और भौतिक
- 50/125 μm OM4 मल्टीमोड फाइबर (लंबाई >30 m)
- MPO‐12/APC महिला कनेक्टर्स, हरा खोल
- 8 सक्रिय फाइबर / 4 निष्क्रिय (शक्ति सदस्य)
- प्रकार-बी क्रॉसओवर ध्रुवीयता
- एक्वा एलएसजेडएच/ओएफएनआर जैकेट, व्यास 3.0 ±0.2 मिमी
प्रदर्शन और अनुपालन
- सम्मिलन हानि ≤ 0.35 + 0.0004 × L (dB); 50 मीटर के लिएः ≤ 0.370 dB
- वापसी हानि ≥ 35 डीबी
- न्यूनतम झुकने की त्रिज्याः 30 मिमी (केबल पर कहीं भी)
- ऑपरेटिंग तापमानः 0 से 70 °C
- Telcordia GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5
प्रौद्योगिकी
एपीसी (एंगल्ड फिजिकल कॉन्टैक्ट) के अंत में 8 डिग्री की पॉलिश है जो उच्च गति वाले ऑप्टिकल लिंक के लिए महत्वपूर्ण हैः यह आंतरिक प्रतिबिंबों को ट्रांससीवर लेजर से दूर करता है,सिग्नल विकृति और बिट त्रुटियों को कम करनाकेबल निष्क्रिय है और इसमें कोई सक्रिय इलेक्ट्रॉनिक्स नहीं है, जिससे कम विलंबता और उच्च विश्वसनीयता सुनिश्चित होती है।
NVIDIA specifies the MFP7E10‑Nxxx for links that include up to two optical patch panels (total 4 connector junctions) while maintaining the 50‑meter maximum reach—the MFP7E10‑N050 is the maximum length supported under these conditions.
विशिष्ट तैनाती
- स्विच-टू-स्विच:लंबी दूरी पर स्पाइन-लेफ कपड़े में दो-पोर्ट ओएसएफपी 800जी स्विच को जोड़ना।
- स्विच-टू-एडाप्टर:ओएसएफपी स्विच को कनेक्टएक्स-7 या ब्लूफील्ड-3 डीपीयू से ओएसएफपी या क्यूएसएफपी112 ट्रांससीवर का उपयोग करके जोड़ना।
- 400G/800G ब्रेकआउटःदो 4-चैनल 400G लिंक का समर्थन करने के लिए दो-पोर्ट ओएसएफपी ट्रांससीवर के साथ उपयोग किया जाता है।
- एआई और एचपीसी क्लस्टर जिन्हें रैक के बीच कम विलंबता, उच्च बैंडविड्थ जीपीयू-जीपीयू कनेक्टिविटी की आवश्यकता होती है।
संगतता
MFP7E10-N050 NVIDIA ट्रांसीवरों के साथ संगत है जिनमें शामिल हैंः
- ट्विन-पोर्ट OSFP:InfiniBand/Ethernet स्विच के लिए MMA4Z00-NS (800G DR8)
- एकल-पोर्ट OSFP:कनेक्टएक्स-7 एडाप्टर के लिए MMA4Z00-NS400 (400G)
- QSFP112:ब्लूफील्ड-3 डीपीयू के लिए MMA1Z00-NS400 (400G)
- यह 400GbE/NDR InfiniBand और NVLink प्रोटोकॉल का भी समर्थन करता है।
महत्वपूर्णः MPO‐12/APC कनेक्टर MPO‐12/UPC (नीली खोल) कनेक्टरों के साथ संगत नहीं हैं। UPC पॉलिश का उपयोग करने वाले 100G/200G ट्रांससीवरों के साथ मिश्रण न करें।
विनिर्देश
| पैरामीटर | मूल्य |
|---|---|
| मॉडल | MFP7E10-N050 |
| लम्बाई | 50 मीटर (सहनशीलताः +2% × L / -0) |
| फाइबर का प्रकार | मल्टीमोड OM4 (50/125 μm) लंबाई के लिए >30 m |
| कनेक्टर का प्रकार | MPO‐12/APC मादा से MPO‐12/APC मादा, हरा खोल |
| सक्रिय फाइबर | 8 (4 Tx, 4 Rx) |
| ध्रुवीयता | प्रकार-बी क्रॉसओवर |
| सम्मिलन हानि (अधिकतम) | ≤ 0.35 + 0.0004 × एल (डीबी) → 0.370 डीबी @ 50 मीटर |
| रिटर्न हानि (मिनट) | ≥ 35 डीबी |
| केबल का व्यास | 3.0 ± 0.2 मिमी |
| मोड़ की न्यूनतम त्रिज्या | 30 मिमी (केबल पर कहीं भी) |
| जैकेट | Aqua, LSZH / OFNR |
| परिचालन तापमान | 0 से 70 °C |
| भंडारण तापमान | -40 °C से 85 °C तक |
| आर्द्रता (गैर-संक्षेपण) | 10% - 85% आरएच |
| मानक | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
चयन मार्गदर्शिका
| आदेश भाग संख्या | विवरण | लम्बाई |
|---|---|---|
| MFP7E10-N003 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 3 मीटर |
| MFP7E10-N005 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 5 मीटर |
| MFP7E10-N007 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 7 मीटर |
| MFP7E10-N010 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 10 मीटर |
| MFP7E10-N015 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 15 मीटर |
| MFP7E10-N020 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 20 मीटर |
| MFP7E10-N025 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 25 मीटर |
| MFP7E10-N030 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 30 मीटर |
| MFP7E10-N035 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 35 मीटर |
| MFP7E10-N040 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 40 मीटर |
| MFP7E10-N050 | NVIDIA निष्क्रिय फाइबर केबल, MMF, MPO12 APC से MPO12 APC | 50 मीटर |
लाभ
- कम हानि और उच्च लाभ हानि:400G/800G PAM4 मॉड्यूलेशन के लिए स्वच्छ ऑप्टिकल सिग्नल सुनिश्चित करता है।
- एपीसी पॉलिशःप्रतिबिंबों को कम करता है, जो एनडीआर इन्फिनीबैंड और 800जी ईथरनेट के लिए महत्वपूर्ण है।
- प्रकार-बी क्रॉसओवरःप्रत्यक्ष ट्रांससीवर संभोग को सरल बनाता है; ध्रुवीयता उलटने वाले एडाप्टरों की आवश्यकता नहीं है।
- LSZH/OFNR जैकेट:कम धुआं और लौ retardant, plenum और riser स्थानों के लिए उपयुक्त।
- एनवीआईडीआईए योग्यःConnectX-7, BlueField-3 और स्पेक्ट्रम स्विच परिवारों के लिए परीक्षण और अनुशंसित।
- अधिकतम पहुंचःएनवीआईडीआईए विनिर्देश के अनुसार दो पैच पैनलों (4 कनेक्टर जंक्शन) के साथ 50 मीटर लंबाई अधिकतम समर्थित है।
अक्सर पूछे जाने वाले प्रश्न
क्या यह केबल QSFP112 ट्रांससीवर के साथ संगत है?
हाँ, जब उपयुक्त NVIDIA QSFP112 400G ट्रांससीवर (जैसे, MMA1Z00-NS400) के साथ एडाप्टर की ओर इस्तेमाल किया जाता है।
क्या मैं इसे MPO- 12 / UPC कनेक्टर के साथ उपयोग कर सकता हूँ?
नंबर MPO‐12/APC (ग्रीन शेल) MPO‐12/UPC (ब्लू शेल) के साथ यांत्रिक या ऑप्टिकल रूप से संगत नहीं है। उनका एक साथ उपयोग कनेक्टर के अंत के सतहों को नुकसान पहुंचा सकता है।
क्या इस केबल के लिए 50 मीटर अधिकतम पहुंच है?
हां, NVIDIA विनिर्देशों के अनुसार, MFP7E10-N050 इस श्रृंखला का सबसे लंबा संस्करण है, जिसमें दो ऑप्टिकल पैच पैनल (4 कनेक्टर जंक्शन) शामिल होने पर 50 मीटर तक की कुल लिंक लंबाई का समर्थन है।
क्या केबल ईएसडी संवेदनशील है?
नहीं, केबल में कोई प्रवाहकीय भाग नहीं है। हालांकि, ट्रांससीवरों को संभालने के लिए मानक ईएसडी सावधानियां लागू होती हैं।
संभाल करने के लिए सावधानी
- प्रदूषण से बचने के लिए कनेक्टर्स पर धूल के ढक्कन लगाकर रखें।
- संभोग से पहले एक ऑप्टिकल कनेक्टर क्लीनर का उपयोग करके दोनों केबल और ट्रांससीवर कनेक्टरों को साफ करें।
- केबल को 30 मिमी की मोड़ त्रिज्या से नीचे मोड़ने से बचें।
- तरल पदार्थों के संपर्क में न लाएं और न ही नामित तापमान सीमा से बाहर काम करें।
- जब उपयोग में न हो तब -40°C से 85°C के बीच रखें।
कंपनी का परिचय
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेडनेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, हम नेटवर्क स्विच, एनआईसी,वायरलेस एक्सेस पॉइंट, नियंत्रक, केबल और संबंधित नेटवर्क उपकरण।
एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, Starsurge सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है। हम IoT समाधान प्रदान करते हैं,नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण।
एक झलक में मुख्य तथ्य
कनेक्टर और ध्रुवीयताःMPO‐12/APC मादा, प्रकार-बी क्रॉसओवर, हरी खोल
फाइबर और लंबाईःमल्टीमोड OM4, 50 m (164 ft), 8 सक्रिय फाइबर
ऑप्टिकल प्रदर्शनःआईएल ≤ 0.370 डीबी, आरएल ≥ 35 डीबी
अनुपालन:GR‐1435, IEC 61754‐7, OFNR/LSZH
संगतता मैट्रिक्स
| ट्रांससीवर/डिवाइस | बंदरगाह प्रकार | संगत |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | ट्विन-पोर्ट ओएसएफपी | हाँ |
| NVIDIA MMA4Z00-NS400 (400G) | ओएसएफपी (एकल बंदरगाह) | हाँ |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | हाँ |
| कनेक्टएक्स-7 / ब्लूफील्ड-3 | OSFP / QSFP112 | हाँ |
| MPO‐12/UPC ट्रांससीवर (100G/200G) | एमपीओ-१२/यूपीसी | नहीं (विभिन्न पोलिश) |
खरीदार चेकलिस्ट
- ट्रांससीवर पोर्ट प्रकार की पुष्टि करें: OSFP, ट्विन-पोर्ट OSFP, या QSFP112
- कनेक्टर पॉलिश की जाँच करें: MPO‐12/APC (ग्रीन शेल) बनाम UPC (ब्लू शेल)
- आवश्यक केबल की लंबाई की जाँच करें MFP7E10-N050 50 मीटर है
- फाइबर प्रकार सुनिश्चित करेंः बहु-मोड OM4 लंबाई के लिए > 30 मीटर
- केबल प्रबंधन योजनाः 30 मिमी न्यूनतम मोड़ त्रिज्या
- पैच पैनल सम्मिलन हानि पर विचार करेंः 4 कनेक्टर जंक्शन तक की अनुमति है
