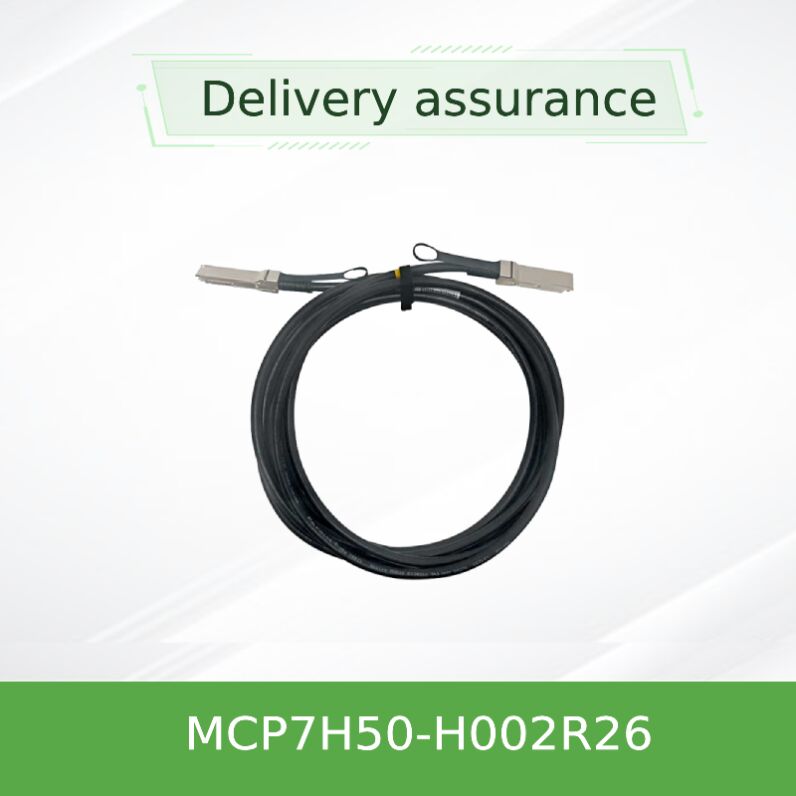

200G से 2x100G HDR100 DAC स्प्लिटर केबल MCP7H50-H002R26
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCP7H50-H002R26 |
| दस्तावेज़: | MCP7H50-H002R26.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| उपलब्धता: | भंडार | गारंटी: | 1 वर्ष |
|---|---|---|---|
| स्थिति: | नया और मौलिक | तकनीकी: | अनिद्रा |
| प्रकार: | मेलानॉक्स एओसी केबल | केबल लंबाई: | 2 मीटर |
| नाम: | Mellanox DAC केबल MCP7H50-H002R26 200GB/S से 2x100GB/S 2.0M 26AWG INFINIBAND नेटवर्क केबल | कीवर्ड: | मेलानॉक्स डीएसी केबल |
उत्पाद विवरण
200Gb/s HDR से 2x100Gb/s HDR100 QSFP56 डायरेक्ट अटैच कॉपर स्प्लिटर केबल
200G इन्फिनीबैंड HDR फैब्रिक्स के लिए हाई-स्पीड, लो-लेटेंसी पैसिव कॉपर ब्रेकआउट केबल। एक सिंगल 200Gb/s QSFP56 पोर्ट को दो स्वतंत्र 100Gb/s HDR100 QSFP56 पोर्ट से कनेक्ट करता है - शून्य पावर खपत के साथ लागत-प्रभावी शॉर्ट-रीच इंटरकनेक्ट।
मेलानॉक्स MCP7H50-H002R26 एक पैसिव कॉपर हाइब्रिड स्प्लिटर केबल है जिसे 200Gb/s इन्फिनीबैंड HDR (हाई डेटा रेट) अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह डेटा सेंटर के अंदर छोटी दूरी के कनेक्शन के लिए ऑप्टिकल इंटरकनेक्ट्स का एक लागत-प्रभावी, कम-पावर विकल्प प्रदान करता है। एक छोर पर 200Gb/s QSFP56 कनेक्टर है, जबकि दूसरी तरफ दो 100Gb/s HDR100 QSFP56 पोर्ट में टूट जाता है। आंतरिक वायरिंग सिंगल QSFP56 से प्रत्येक दो QSFP56 कनेक्टर पर स्वतंत्र डुअल कॉपर पेयर में प्रत्येक दो कॉपर पेयर (पेयर 1&2, 3&4) को मैप करती है, जिससे निर्बाध HDR100 कनेक्टिविटी सक्षम होती है।प्रत्येक QSFP56 पोर्ट में एक फील्ड-रिप्लेसेबल EEPROM शामिल है जो उत्पाद कॉन्फ़िगरेशन और पहचान डेटा संग्रहीत करता है, जिसे उन्नत प्रबंधन और निदान के लिए होस्ट सिस्टम द्वारा पढ़ा जा सकता है। कठोर उत्पादन परीक्षण और मजबूत यांत्रिक डिजाइन के साथ, यह केबल हाई-परफॉरमेंस कंप्यूटिंग, AI क्लस्टर और हाइपरस्केल इंफ्रास्ट्रक्चर के लिए आउट-ऑफ-द-बॉक्स विश्वसनीयता सुनिश्चित करता है।मुख्य विशेषताएं
✅ IBTA इन्फिनीबैंड HDR कंप्लायंट — 200Gb/s से 2x 100Gb/s HDR100
इन्फिनीबैंड HDR लीफ-स्पाइन टोपोलॉजी: 200Gb/s स्विच पोर्ट को 100Gb/s HDR100 कंप्यूट नोड्स से कनेक्ट करें।हाई-परफॉरमेंस कंप्यूटिंग (HPC) क्लस्टर जिन्हें एक्टिव ऑप्टिकल लागत के बिना मिश्रित गति इंटरकनेक्ट्स की आवश्यकता होती है।AI/ML डेटा सेंटर फैब्रिक्स: डुअल-पोर्ट 100G कनेक्टिविटी वाले GPU सर्वर के लिए कुशल ब्रेकआउट केबलिंग।
- टॉप-ऑफ-रैक (ToR) केबलिंग: लचीले बेंडिंग रेडियस के साथ क्लीन केबल प्रबंधन (न्यूनतम सिंगल बेंड: 34mm)।
- संगतता
- मेलानॉक्स (NVIDIA) इन्फिनीबैंड स्विच और एडेप्टर के साथ निर्बाध एकीकरण के लिए इंजीनियर किया गया। IBTA HDR और HDR100 विनिर्देशों के साथ पूरी तरह से कंप्लायंट, उपयुक्त एडेप्टर के साथ उपयोग किए जाने पर निचली गति पर HDR100, EDR और FDR लिंक के साथ बैकवर्ड कम्पेटिबल भी है। EEPROM सामग्री SFF-8636 का अनुसरण करती है, जो I²C के माध्यम से मजबूत होस्ट-साइड प्रबंधन को सक्षम करती है। थर्ड-पार्टी प्लेटफॉर्म के लिए, संगतता QSFP56 MSA और इन्फिनीबैंड HDR विनिर्देशों के होस्ट सिस्टम के पालन पर निर्भर करती है।
- ✅ सत्यापित:
- मेलानॉक्स क्वांटम™ HDR स्विच सीरीज़, ConnectX®-6 HDR एडेप्टर, और ConnectX-6 HDR100 कार्ड। कृपया अन्य ब्रांडों पर सत्यापन के लिए समर्थन से संपर्क करें।
पूर्ण अधिकतम रेटिंग
| नियंत्रण इनपुट वोल्टेज | |
|---|---|
| 0°C से 70°C | 3.135V – 3.465V (विशिष्ट 3.3V) |
| -40°C से +85°C | 3.135V – 3.465V (विशिष्ट 3.3V) |
| आपूर्ति वोल्टेज (Vcc) | 3.135V – 3.465V (विशिष्ट 3.3V) |
| बिजली की खपत | ≤ 0.1W (पैसिव डिज़ाइन) |
| ऑपरेटिंग केस तापमान | ||
|---|---|---|
| 0°C से 70°C | ऑपरेटिंग सापेक्ष आर्द्रता | |
| 5% से 85% (गैर-संक्षेपण) | इलेक्ट्रिकल और मैकेनिकल | |
| कैरेक्टरिस्टिक इम्पीडेंस | 100Ω ±10% (90~110Ω) | |
| प्रसार विलंब | ≤ 4.5 ns/m (सूचनात्मक) | |
| वायर गेज (H002R26) | ||
|---|---|---|
| 26 AWG | बाहरी व्यास | |
| 6.8 ± 0.3 mm | न्यूनतम बेंड रेडियस (सिंगल) | |
| 34 mm (कनेक्टर से दूर 5x OD) | शून्य बिजली की खपत: | |
| 10x बाहरी व्यास (लगभग 68mm) | पैसिव डिज़ाइन केबल असेंबली पर बिजली की खपत को समाप्त करता है, जिससे समग्र डेटा सेंटर PUE कम होता है। | |
| LSZH (लो स्मोक जीरो हैलोजन) | चयन गाइड | |
| भाग संख्या | लंबाई | |
| AWG | केबल OD | |
| MCP7H50-H001R30 | 1 m | 30 AWG | 5.2 ± 0.3 mm | 200G HDR से 2x100G HDR100, QSFP56 से 2xQSFP56, LSZH, इंद्रधनुष पुलटैब |
|---|---|---|---|---|
| MCP7H50-H01AR30 | 1.5 m | 26 AWG | 6.8 ± 0.3 mm | 200G HDR से 2x100G HDR100 ब्रेकआउट, पैसिव हाइब्रिड |
| MCP7H50-H002R26 | 2 m | 26 AWG | 6.8 ± 0.3 mm | 2-मीटर पहुंच के लिए अनुशंसित, सिग्नल इंटीग्रिटी के लिए भारी गेज |
| नोट: अन्य लंबाई अनुरोध पर उपलब्ध हो सकती है। कृपया बिक्री टीम के साथ कस्टम लंबाई की पुष्टि करें। | एक्टिव ऑप्टिकल और स्टैंडर्ड DACs पर फायदे | शून्य बिजली की खपत: | पैसिव डिज़ाइन केबल असेंबली पर बिजली की खपत को समाप्त करता है, जिससे समग्र डेटा सेंटर PUE कम होता है। | अल्ट्रा-लो लेटेंसी: |
कोई रिटाइमर्स या ऑप्टिकल रूपांतरण नहीं, हाई-फ्रीक्वेंसी ट्रेडिंग और HPC वर्कलोड के लिए आदर्श।
- दो अलग 100G केबल और अतिरिक्त स्विच पोर्ट समाप्त करता है; केबलिंग जटिलता को कम करता है।विश्वसनीयता और स्थायित्व:
- 1-साल की सीमित हार्डवेयर वारंटी; कठोर उत्पादन परीक्षण बेहतर आउट-ऑफ-द-बॉक्स प्रदर्शन सुनिश्चित करता है।पर्यावरणीय अनुपालन:
- RoHS, LF/HF PCB, LSZH जैकेट प्लेनम और सख्त अग्नि-सुरक्षा आवश्यकताओं के लिए उपयुक्त है।सेवा और समर्थन
- प्रत्येक मेलानॉक्स LinkX DAC केबल 1-साल की सीमित हार्डवेयर वारंटी के साथ आती है जो पुर्जों की मरम्मत या प्रतिस्थापन को कवर करती है। अधिकृत वितरकों और NVIDIA नेटवर्किंग सपोर्ट पोर्टल के माध्यम से वैश्विक तकनीकी सहायता उपलब्ध है। वॉल्यूम परिनियोजन के लिए, समर्पित FAE संसाधन और संगतता सत्यापन सेवाएं प्रदान की जाती हैं। योग्य OEM/ODM परियोजनाओं के लिए कस्टम लेबलिंग, पुलटैब रंग विकल्प और लंबाई संशोधन की व्यवस्था की जा सकती है।अक्सर पूछे जाने वाले प्रश्न (FAQ)
- Q1: क्या यह केबल ईथरनेट 200GbE से 2x100GbE ब्रेकआउट के साथ संगत है?A: केबल इन्फिनीबैंड HDR/HDR100 के लिए अनुकूलित है। यह QSFP56 की इलेक्ट्रिकल विशेषताओं को पूरा करता है; हालांकि, ईथरनेट के लिए सिस्टम-स्तरीय संगतता ब्रेकआउट मोड के लिए होस्ट के समर्थन पर निर्भर करती है। 200GbE से 2x100GbE के लिए, कृपया अपने NIC/स्विच डेटाशीट के साथ सत्यापित करें।
A: इस श्रृंखला के आधार पर, 26AWG संस्करण के साथ 2 मीटर तक। लंबी दूरी के लिए, एक्टिव ऑप्टिकल केबल (AOC) या ऑप्टिकल मॉड्यूल की सिफारिश की जाती है।Q3: क्या मैं इस केबल का उपयोग FDR (56Gb/s) या EDR (100Gb/s) इन्फिनीबैंड के साथ कर सकता हूँ?A: हाँ, यह बैकवर्ड कम्पेटिबल है: जब निचली गति वाले गियर के साथ उपयोग किया जाता है, तो केबल बातचीत की गति पर काम करेगी। हालांकि, पूर्ण HDR100/HDR बैंडविड्थ के लिए दोनों सिरों पर HDR-सक्षम पोर्ट की आवश्यकता होती है।
A: हाँ, QSFP56 कनेक्टर हॉट-प्लग करने योग्य हैं और सिस्टम रीबूट के बिना EEPROM को पहचाना जाता है।
Q5: पुलटैब का रंग क्या है?
A: पार्ट नंबर में 'R' हाई-डेंसिटी रैक में आसान पहचान के लिए इंद्रधनुष पुलटैब को इंगित करता है। बड़े ऑर्डर के लिए कस्टम रंग संभव हो सकते हैं।
स्थापना और हैंडलिंग सावधानियां
न्यूनतम बेंड रेडियस से अधिक न करें: सिंगल बेंड (कनेक्टर से दूर) के लिए 34mm और सिग्नल क्षरण से बचने के लिए बार-बार झुकने के लिए केबल OD (लगभग 68mm) का 10x।
उचित ग्राउंडिंग और EMI प्रदर्शन बनाए रखने के लिए QSFP56 कनेक्टर पर लैच मैकेनिज्म के पूरी तरह से लगे होने को सुनिश्चित करें।
ट्रांसीवर/केबल सिरों को संभालते समय ESD-सुरक्षित प्रथाओं का उपयोग करें; स्थैतिक निर्वहन EEPROM घटकों को नुकसान पहुंचा सकता है।
रेटेड तनाव से परे केबल को न खींचे या फैलाएं; अनप्लग करते समय हमेशा कनेक्टर बॉडी को पकड़ें।
कंपनी के बारे में
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम इंटीग्रेशन समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, कंपनी दुनिया भर में नेटवर्क स्विच, NICs, वायरलेस एक्सेस पॉइंट, कंट्रोलर, केबल और संबंधित नेटवर्किंग उपकरण सहित उत्पादों के साथ ग्राहकों की सेवा करती है। एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, स्टारसर्ज सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है। कंपनी IoT समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण भी प्रदान करती है। ग्राहक-प्रथम दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी सेवा और अनुरूप समाधानों पर ध्यान केंद्रित करता है जो ग्राहकों को कुशल, स्केलेबल और भरोसेमंद नेटवर्क इंफ्रास्ट्रक्चर बनाने में मदद करते हैं।
- मुख्य तथ्य - एक नज़र में
- डेटा दर:
- 200Gb/s → 2x100Gb/s HDR100
- मॉड्यूलेशन:
कनेक्टर प्रकार:
पैसिव कॉपर, LSZHपावर:
1-साल की सीमितऑपरेटिंग तापमान:
विक्रेता / डिवाइस परिवारसंगतता स्थिति
✔ प्रमाणितपूर्ण HDR गति, ब्रेकआउट मोड समर्थित
| ✔ प्रमाणित | ऑटो-नेगोशिएशन, EEPROM रीड सत्यापित | थर्ड-पार्टी IB स्विच (IBTA के अनुरूप) |
|---|---|---|
| ⚠ सशर्त रूप से संगत | उपयुक्त फर्मवेयर के साथ काम कर सकता है; समर्थन से संपर्क करें | ब्रेकआउट क्षमता वाले ईथरनेट 200G स्विच |
| ◌ आधिकारिक तौर पर परीक्षण नहीं किया गया | उपयुक्त फर्मवेयर के साथ काम कर सकता है; समर्थन से संपर्क करें | खरीदार चेकलिस्ट |
| ☐ पोर्ट प्रकार की पुष्टि करें: दोनों सिरों पर QSFP56 केज की आवश्यकता होती है (इन्फिनीबैंड HDR या HDR100)। | ☐ केबल लंबाई की आवश्यकता सत्यापित करें: छोटी पहुंच के लिए 2m (H002R26) या 1m/1.5m वेरिएंट। | ☐ स्विच/राउटर ब्रेकआउट का समर्थन करता है सुनिश्चित करें: 1x200G से 2x100G मोड। |
| ☐ रैक लेआउट में बेंडिंग रेडियस की जांच करें: न्यूनतम सिंगल बेंड 34mm, दोहराया गया बेंड 68mm। | ☐ उच्च कंपन वातावरण के लिए, सुरक्षित केबल प्रबंधन आर्म्स की सिफारिश की जाती है। | संबंधित उत्पाद |
- MCP7H50-H01AR30 – 1.5m 30AWG वेरिएंट
- MCP1650-HxxxEyy – 200G HDR से 200G HDR पैसिव डायरेक्ट अटैच कॉपर (QSFP56 से QSFP56)
- MMA1Z10-xx – लंबी दूरी के इन्फिनीबैंड HDR लिंक के लिए एक्टिव ऑप्टिकल केबल
