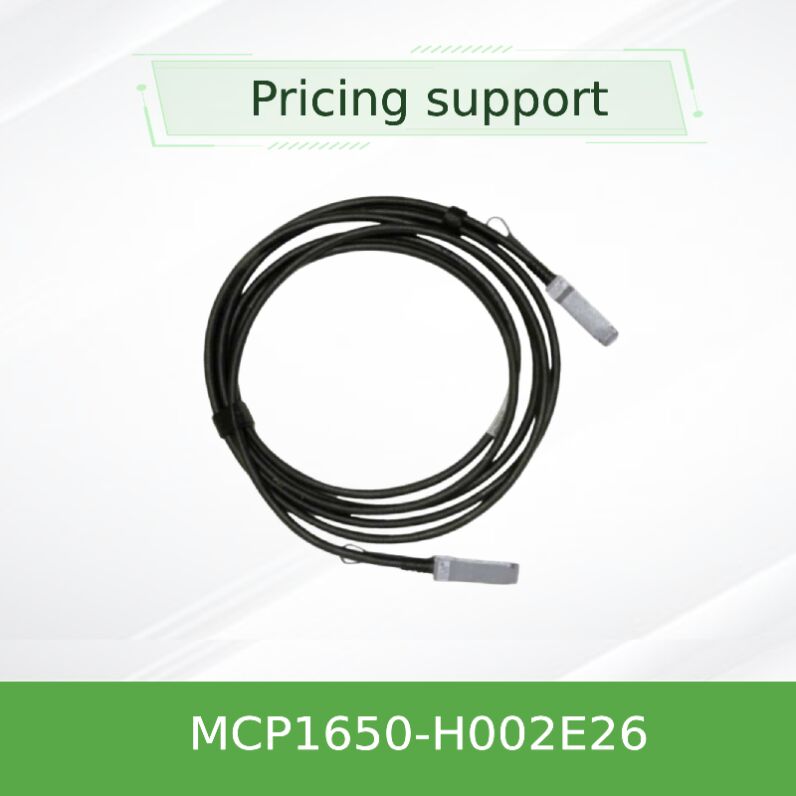

200Gb/s QSFP56 HDR पैसिव DAC केबल - मेलानॉक्स MCP1650-H002E26 2m, 26AWG LSZH
उत्पाद विवरण:
| ब्रांड नाम: | Mellanox |
| मॉडल संख्या: | MCP1650-H002E26 |
| दस्तावेज़: | PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | बाहरी डिब्बा |
| प्रसव के समय: | इन्वेंट्री के आधार पर |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | परियोजना/बैच द्वारा आपूर्ति |
|
विस्तार जानकारी |
|||
| स्थिति: | नया और मौलिक | उपलब्धता: | भंडार |
|---|---|---|---|
| तकनीकी: | अनिद्रा | अधिकतम गति: | एचडीआर |
| कनेक्टर प्रकार: | QSFP56 | लंबाई: | 2.0 मी |
| आधार - सामग्री दर: | 100GB/s | वारंटी समय: | 1 वर्ष |
उत्पाद विवरण
मुख्य विशेषताएं
200Gb/s QSFP56 HDR पैसिव कॉपर DAC
200Gb/s QSFP56 HDR पैसिव कॉपर DAC
हाई-डेंसिटी, लो-पावर इन्फिनीबैंड HDR इंटरकनेक्ट | 26AWG कंडक्टर के साथ 2-मीटर रीच
200Gb/s इन्फिनीबैंड HDR वातावरण के लिए इंजीनियर किया गया, MCP1650-H002E26 डायरेक्ट अटैच कॉपर केबल लागत प्रभावी, विश्वसनीय छोटी दूरी की कनेक्टिविटी प्रदान करता है। प्रति लेन 50Gb/s PAM4 मॉड्यूलेशन का उपयोग करके, यह QSFP56 पैसिव केबल ऑप्टिकल ट्रांसीवर लागत और पावर ओवरहेड को समाप्त करता है, जबकि मेलानॉक्स HDR सिस्टम के साथ जोड़े जाने पर 1E-15 से नीचे बिट एरर रेट बनाए रखता है। LSZH जैकेट और मजबूत EMI प्रदर्शन इसे टॉप-ऑफ-रैक और इंट्रा-रैक स्विचिंग के लिए आदर्श बनाते हैं।
वायर गेज (AWG)
200Gb/s
केबल की लंबाई
2 मीटर (6.56 फीट)
वायर गेज
ट्रांसीवर घटकों को समाप्त करता है, बिल-ऑफ-मटेरियल्स को कम करता है।
कनेक्टर प्रकार
QSFP56 (SFF-8665)
चयन गाइड – MCP1650 श्रृंखला
भाग संख्या
स्टोरेज तापमान
< 0.1W
उत्पाद अवलोकन
MCP1650-H002E26 मेलानॉक्स का एक हाई-परफॉरमेंस पैसिव कॉपर केबल है जिसे 200Gb/s इन्फिनीबैंड HDR (हाई डेटा रेट) अनुप्रयोगों के लिए डिज़ाइन किया गया है। LinkX श्रृंखला का हिस्सा, यह QSFP56 डायरेक्ट अटैच केबल आठ हाई-स्पीड कॉपर पेयर को एकीकृत करता है जो प्रति लेन 50Gb/s PAM4 मॉड्यूलेशन पर काम करते हैं, जिससे 200Gb/s का कुल बैंडविड्थ मिलता है। असेंबली में उत्पाद कॉन्फ़िगरेशन डेटा के साथ एक EEPROM शामिल है जिसे SFF-8636 I²C प्रबंधन इंटरफ़ेस के माध्यम से एक्सेस किया जा सकता है। 0.1W की विशिष्ट बिजली खपत और पैसिव डिज़ाइन के साथ, यह एक्टिव ऑप्टिकल केबल या ट्रांसीवर मॉड्यूल की तुलना में डेटा सेंटर पावर और कूलिंग लागत को काफी कम करता है। छोटी-पहुंच इंटरकनेक्ट (2 मीटर तक) के लिए आदर्श, केबल हॉट-प्लग करने योग्य इंस्टॉलेशन का समर्थन करता है और कठोर IBTA इन्फिनीबैंड HDR अनुपालन को पूरा करता है।मुख्य विशेषताएं200Gb/s तक का कुल डेटा रेट (4x 50Gb/s PAM4)
IBTA इन्फिनीबैंड HDR विनिर्देश के साथ पूरी तरह से अनुपालन
- पैसिव कॉपर डिज़ाइन - कोई एक्टिव घटक नहीं, शून्य विलंबता दंड
- हॉट-प्लग करने योग्य QSFP56 फॉर्म फैक्टर प्रति SFF-8665
- कम बिजली की खपत: 3.3V सप्लाई से < 0.1W (अधिकतम)
- उत्पाद पहचान और सीरियलाइज़ेशन के साथ EEPROM (I²C इंटरफ़ेस)
- मजबूत केबल निर्माण: 26 AWG कंडक्टर, LSZH बाहरी जैकेटऑपरेटिंग केस तापमान रेंज: 0°C से 70°C
- बेहतर BER प्रदर्शन: मेलानॉक्स इन्फिनीबैंड HDR सिस्टम के साथ < 1E-15
- RoHS अनुपालन, लीड-फ्री (LF) और हैलोजन-फ्री (HF) PCB
- प्रौद्योगिकी और अनुपालन
- MCP1650-H002E26 प्रति लेन 50Gb/s पर 4-लेन PAM4 मॉड्यूलेशन का लाभ उठाता है, जिससे पैसिव कॉपर इंफ्रास्ट्रक्चर पर 200Gb/s थ्रूपुट सक्षम होता है। यह SFF-8665 यांत्रिक आवश्यकताओं और SFF-8636 प्रबंधन इंटरफ़ेस का अनुपालन करता है। प्रत्येक केबल कठोर उत्पादन परीक्षण से गुजरता है जिसमें हाई-स्पीड आई डायग्राम सत्यापन, इंसर्शन लॉस और क्रॉसस्टॉक स्क्रीनिंग शामिल है ताकि आउट-ऑफ-द-बॉक्स विश्वसनीयता सुनिश्चित की जा सके। 26 AWG गेज 2-मीटर दूरी पर इष्टतम सिग्नल अखंडता सुनिश्चित करता है, जबकि न्यूनतम बेंड रेडियस बनाए रखता है: सिंगल बेंड 47mm, असेंबली/बार-बार बेंड 94mm, हाई-डेंसिटी रैक में लचीले परिनियोजन की सुविधा प्रदान करता है।विशिष्ट परिनियोजन
- टॉप-ऑफ-रैक (ToR) स्विचिंग:
उसी रैक के भीतर इन्फिनीबैंड HDR स्विच को कंप्यूट नोड्स से कनेक्ट करें।
हाई-परफॉरमेंस कंप्यूटिंग (HPC):
क्लस्टर्ड वातावरण में GPU सर्वर और लीफ स्विच के बीच छोटी-पहुंच लिंक।
- डेटा सेंटर इंटरकनेक्ट्स:स्टोरेज नोड्स और प्रबंधन नेटवर्क के लिए लागत प्रभावी पॉइंट-टू-पॉइंट कनेक्शन।
- AI/ML क्लस्टर:डिस्ट्रिब्यूटेड ट्रेनिंग वर्कलोड के लिए आवश्यक अल्ट्रा-लो लेटेंसी लिंक।
- संगततामेलानॉक्स/NVIDIA इन्फिनीबैंड HDR एडेप्टर, स्विच और QSFP56 पोर्ट के साथ निर्बाध इंटरऑपरेबिलिटी के लिए डिज़ाइन किया गया है। उपयुक्त स्पीड नेगोशिएशन के साथ उपयोग किए जाने पर QSFP56-आधारित 100Gb/s और 50Gb/s सिस्टम के साथ भी बैकवर्ड कम्पेटिबल है। प्रमुख सर्वर प्लेटफॉर्म और थर्ड-पार्टी QSFP56 पोर्ट के साथ संगत जो SFF-8665 / SFF-8636 मानकों का पालन करते हैं।
- तकनीकी विनिर्देशपैरामीटर
विनिर्देश
उत्पाद मॉडल
MCP1650-H002E26
| केबल प्रकार | पैसिव कॉपर डायरेक्ट अटैच केबल (DAC) |
|---|---|
| डेटा रेट | एक्टिव ऑप्टिकल केबल पर फायदे |
| लंबाई | 2 मीटर (± 0.050m टॉलरेंस) |
| वायर गेज (AWG) | 26 AWG |
| 0.5m | QSFP56, ब्लैक पुलटैब, SFF-8665 अनुपालन |
| सप्लाई वोल्टेज (Vcc) | ट्रांसीवर घटकों को समाप्त करता है, बिल-ऑफ-मटेरियल्स को कम करता है। |
| बिजली की खपत | अधिकतम 0.1W |
| ऑपरेटिंग केस तापमान | 0°C से 70°C |
| स्टोरेज तापमान | -40°C से 85°C |
| सापेक्ष आर्द्रता (ऑपरेटिंग) | 5% – 85% नॉन-कंडेंसिंग |
| कैरेक्टरिस्टिक इम्पीडेंस | 100Ω ±10% |
| प्रचार विलंब | ≤ 4.5 ns/m (सूचनात्मक) |
| केबल बाहरी व्यास | 7.1 ± 0.35 mm |
| न्यूनतम बेंड रेडियस (सिंगल) | 47 mm |
| जैकेट सामग्री | LSZH (लो स्मोक जीरो हैलोजन) |
| अनुपालन | RoHS, IBTA इन्फिनीबैंड HDR, SFF-8665, SFF-8636 |
| चयन गाइड – MCP1650 श्रृंखला | भाग संख्या |
| लंबाई | AWG |
विवरण
| MCP1650-H00AE30 | 0.5m | 30 AWG | 200Gb/s QSFP56 पैसिव DAC, LSZH |
|---|---|---|---|
| 1.0m | 26 AWG | 200Gb/s QSFP56 पैसिव DAC, LSZH, ब्लैक पुलटैब | |
| – आसन्न स्टैकिंग के लिए 0.5m अल्ट्रा-शॉर्ट | 1.5m | 26 AWG | 200Gb/s QSFP56 पैसिव DAC, LSZH, ब्लैक पुलटैब |
| – 40-पोर्ट HDR इन्फिनीबैंड स्विच जो युग्मित DAC केबल के लिए आदर्श है | 2.0m | 26 AWG | 200Gb/s QSFP56 पैसिव DAC, LSZH, ब्लैक पुलटैब |
| एक्टिव ऑप्टिकल केबल पर फायदे | कम लागत: | ट्रांसीवर घटकों को समाप्त करता है, बिल-ऑफ-मटेरियल्स को कम करता है। | शून्य अतिरिक्त विलंबता: |
पैसिव ट्रांसमिशन न्यूनतम सिग्नल विलंब सुनिश्चित करता है।
- कम बिजली बजट:एक्टिव ऑप्टिक्स के लिए कई वाट की तुलना में प्रति छोर <0.1W की खपत करता है।
- उच्च विश्वसनीयता:साफ करने या खराब होने के लिए कोई ऑप्टिकल इंटरफ़ेस नहीं।
- आसान केबल प्रबंधन:LSZH जैकेट, लचीला बेंड रेडियस हाई-डेंसिटी रैक में रूटिंग को सरल बनाता है।सेवा और सहायता
- हांगकांग स्टारसर्ज ग्रुप वैश्विक डिलीवरी और बहुभाषी तकनीकी सहायता प्रदान करता है। प्रत्येक MCP1650-H002E26 केबल पार्ट्स की मरम्मत या प्रतिस्थापन को कवर करने वाली 1-वर्ष की सीमित हार्डवेयर वारंटी के साथ आता है। प्री-सेल्स इंजीनियरिंग परामर्श, संगतता सत्यापन और बिक्री के बाद RMA सेवाएं उपलब्ध हैं। वॉल्यूम ऑर्डर के लिए, अनुकूलित लेबलिंग और पैकेजिंग विकल्प व्यवस्थित किए जा सकते हैं।अक्सर पूछे जाने वाले प्रश्न
- Q1: क्या MCP1650-H002E26 100Gb/s इन्फिनीबैंड EDR सिस्टम के साथ संगत है?हाँ, यह लिंक स्पीड नेगोशिएशन का समर्थन करता है। जब EDR पोर्ट से जुड़ा होता है, तो यह 100Gb/s पर काम करेगा, जिससे निवेश सुरक्षा मिलेगी।
Q2: क्या इस केबल का उपयोग गैर-मेलानॉक्स स्विच के साथ किया जा सकता है?
आम तौर पर हाँ यदि स्विच पोर्ट SFF-8665 QSFP56 फॉर्म फैक्टर और 200Gb/s HDR या उससे कम गति का समर्थन करता है। हालांकि, हम थर्ड-पार्टी हार्डवेयर के लिए संगतता सत्यापन की सलाह देते हैं।
Q3: "पैसिव DAC" का क्या मतलब है?
पैसिव डायरेक्ट अटैच कॉपर केबल में कोई एक्टिव इलेक्ट्रॉनिक घटक नहीं होते हैं; वे पूरी तरह से कॉपर कंडक्टर और पैसिव इक्वलाइजेशन पर निर्भर करते हैं, जिसके परिणामस्वरूप लगभग शून्य बिजली की खपत और विलंबता होती है।
Q4: वारंटी अवधि क्या है?
विनिर्माण दोषों को कवर करने वाली 1-वर्ष की सीमित हार्डवेयर वारंटी। अनुरोध पर विस्तारित समर्थन विकल्प उपलब्ध हैं।
सावधानियां और स्थापना नोट्स
सिग्नल गिरावट से बचने के लिए न्यूनतम बेंड रेडियस (47mm स्टैटिक बेंड; 94mm बार-बार बेंड) से अधिक न करें।
स्थापना के दौरान उचित इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) सावधानियों को सुनिश्चित करें।
दीर्घकालिक विश्वसनीयता बनाए रखने के लिए निर्दिष्ट केस तापमान (0–70°C) के भीतर संचालित करें।
केवल संगत QSFP56 पोर्ट के साथ उपयोग करें जो 3.3V सप्लाई और I²C प्रबंधन का समर्थन करते हैं।
हांगकांग स्टारसर्ज ग्रुप कं, लिमिटेड के बारे में
- 2008 में स्थापित, स्टारसर्ज नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम इंटीग्रेशन समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। दुनिया भर में सरकारी, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम ग्राहकों की सेवा करते हुए, हम नेटवर्क स्विच, NICs, वायरलेस एक्सेस पॉइंट, कंट्रोलर, DAC केबल और बहुत कुछ प्रदान करते हैं। ग्राहक-प्रथम दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी समर्थन, वैश्विक डिलीवरी और कस्टम सॉफ्टवेयर विकास सुनिश्चित करता है। हमारी अनुभवी तकनीकी टीम ग्राहकों को स्केलेबल, भविष्य-प्रूफ नेटवर्क इंफ्रास्ट्रक्चर बनाने में मदद करती है।
- स्टारसर्ज के साथ साझेदारी क्यों करें?
- बहुभाषी समर्थन, अनुरूप सोर्सिंग, और कठोर गुणवत्ता नियंत्रण। वॉल्यूम मूल्य निर्धारण या कस्टम DAC लंबाई के लिए, हमारे बिक्री इंजीनियरों से संपर्क करें।
- संगतता मैट्रिक्स
उत्पाद परिवार
संगत मॉडल / पोर्ट
समर्थित गतिमेलानॉक्स / एनवीडिया इन्फिनीबैंड स्विच
QM8700, QM8790, SB7800 श्रृंखला, QM9700 (QSFP56 पोर्ट)
| 200Gb/s HDR, 100Gb/s EDR | इन्फिनीबैंड होस्ट चैनल एडेप्टर | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (QSFP56/QSFP112 बैकवर्ड कम्पेटिबल) |
|---|---|---|
| 200Gb/s, 100Gb/s | थर्ड-पार्टी ईथरनेट स्विच (QSFP56 केज के साथ) | PAM4 के लिए NIC/स्विच समर्थन पर निर्भर; 100GbE/200GbE सक्षम मॉडल |
| 200GbE तक यदि समर्थित हो | खरीदार चेकलिस्ट – पैसिव DAC चयन | ✔ आवश्यक लंबाई (MCP1650-H002E26 के लिए 2m) और सिग्नल अखंडता के लिए AWG की पुष्टि करें। |
| ✔ स्विच/एडेप्टर पोर्ट प्रकार सत्यापित करें: पूर्ण 200Gb/s के लिए QSFP56 (HDR) आवश्यक है। | ✔ रैक के अंदर ऑपरेटिंग तापमान रेंज की जांच करें (0°C से 70°C)। | ✔ प्लैटिनम या प्रतिबंधित हवाई अड्डों में स्थापना के लिए LSZH जैकेट अनुपालन सुनिश्चित करें। |
✔ यदि विशिष्ट डेटा सेंटर हैंडलिंग की आवश्यकता हो तो पुलटैब रंग और अभिविन्यास की पुष्टि करें।
- ✔ बड़े पैमाने पर परिनियोजन के लिए फैक्ट्री टेस्ट रिपोर्ट का अनुरोध करें।
- संबंधित उत्पाद
- MCP1650-H001E30
- – छोटी रैक कनेक्शन के लिए 1m 30AWG संस्करण
- MCP1650-H01AE30
- – 1.5m 30AWG पैसिव DAC
MCP1650-H00AE30
- – आसन्न स्टैकिंग के लिए 0.5m अल्ट्रा-शॉर्टएनवीडिया मेलानॉक्स QM8700 स्विच
- – 40-पोर्ट HDR इन्फिनीबैंड स्विच जो युग्मित DAC केबल के लिए आदर्श है
