200Gb/s QSFP56 HDR पैसिव DAC केबल - मेलानॉक्स MCP1600-E001E30 (1m, 30AWG, LSZH)

दMellanox MCP1600-E001E30एक उच्च प्रदर्शन निष्क्रिय तांबा केबल है जिसे 200Gb/s InfiniBand HDR (उच्च डेटा दर) अनुप्रयोगों के लिए डिज़ाइन किया गया है। लिंकएक्स श्रृंखला का हिस्सा,यह QSFP56 डायरेक्ट अटैच केबल प्रति लेन 50Gb/s PAM4 मॉड्यूलेशन पर काम करने वाले आठ हाई स्पीड कॉपर जोड़े को एकीकृत करता है, 200Gb/s की कुल बैंडविड्थ प्रदान करता है। विधानसभा में एक EEPROM शामिल है जिसमें SFF-8636 I2C प्रबंधन इंटरफ़ेस के माध्यम से उत्पाद विन्यास डेटा सुलभ है।1W की विशिष्ट बिजली की खपत और निष्क्रिय डिजाइन, यह सक्रिय ऑप्टिकल केबल या ट्रांससीवर मॉड्यूल की तुलना में डेटा सेंटर बिजली और शीतलन लागत को काफी कम करता है।केबल गर्म-प्लग करने योग्य स्थापना का समर्थन करता है और कठोर IBTA InfiniBand HDR अनुपालन को पूरा करता है.

• 200Gb/s तक कुल डेटा दर (4x 50Gb/s PAM4)
• आईबीटीए इन्फिनीबैंड एचडीआर विनिर्देश के साथ पूरी तरह से संगत
• निष्क्रिय तांबा डिजाइन ️ कोई सक्रिय घटक नहीं, शून्य विलंबता दंड
• SFF-8665 के अनुसार गर्म प्लग करने योग्य QSFP56 फॉर्म फैक्टर
• कम बिजली की खपतः एकल 3.3V आपूर्ति से < 0.1W (अधिकतम)
• उत्पाद पहचान और सीरियलाइजेशन के साथ EEPROM (I2C इंटरफ़ेस)
• मजबूत केबल निर्माणः 30 AWG कंडक्टर, LSZH बाहरी जैकेट
• ऑपरेटिंग केस तापमान सीमाः 0°C से 70°C
• उच्च BER प्रदर्शनः Mellanox InfiniBand HDR प्रणालियों के साथ < 1E-15
• RoHS के अनुरूप, सीसा मुक्त (LF) और हाइड्रोजन मुक्त (HF) पीसीबी

MCP1600-E001E30 प्रति लेन 50Gb/s पर 4-लेन PAM4 मॉड्यूलेशन का लाभ उठाता है, जिससे निष्क्रिय तांबे के बुनियादी ढांचे पर 200Gb/s थ्रूपुट संभव होता है।यह SFF-8665 यांत्रिक आवश्यकताओं और SFF-8636 प्रबंधन इंटरफ़ेस का पालन करता हैप्रत्येक केबल को सख्त उत्पादन परीक्षणों से गुजरना पड़ता है जिसमें उच्च गति वाले नेत्र आरेख सत्यापन, सम्मिलन हानि और क्रॉसटॉक स्क्रीनिंग शामिल हैं ताकि आउट-ऑफ-द-बॉक्स विश्वसनीयता की गारंटी मिल सके।30 AWG गेज न्यूनतम मोड़ त्रिज्या बनाए रखते हुए 1 मीटर की दूरी पर इष्टतम संकेत अखंडता सुनिश्चित करता है: सिंगल बेंड 35.5 मिमी, असेंबली/रिपीटेड बेंड 71 मिमी, उच्च घनत्व वाले रैक में लचीली तैनाती की सुविधा।

• टॉप-ऑफ-रैक (ToR) स्विचिंग:इन्फिनिबैंड एचडीआर स्विच को एक ही रैक के भीतर कंप्यूटिंग नोड्स से कनेक्ट करें।
• उच्च-प्रदर्शन कंप्यूटिंग (एचपीसी):क्लस्टर वातावरण में GPU सर्वर और लीफ स्विच के बीच शॉर्ट-रेंज लिंक।
• डाटा सेंटर इंटरकनेक्टःस्टोरेज नोड्स और प्रबंधन नेटवर्क के लिए लागत प्रभावी बिंदु-से-बिंदु कनेक्शन।
• एआई/एमएल क्लस्टर:वितरित प्रशिक्षण कार्यभार के लिए अति-कम विलंबता लिंक आवश्यक हैं।
• समीपवर्ती सर्वर स्टैकिंगःघने कम्प्यूटिंग वातावरण में पड़ोसी इकाइयों को जोड़ने के लिए आदर्श।

Mellanox/NVIDIA InfiniBand HDR एडाप्टर, स्विच और QSFP56 पोर्ट के साथ निर्बाध अंतरक्रियाशीलता के लिए डिज़ाइन किया गया।QSFP56 आधारित 100Gb/s और 50Gb/s प्रणालियों के साथ भी पीछे की ओर संगत जब उपयुक्त गति वार्ता के साथ उपयोग किया जाता है. प्रमुख सर्वर प्लेटफार्मों और तृतीय-पक्ष QSFP56 बंदरगाहों के साथ संगत जो SFF-8665 / SFF-8636 मानकों का पालन करते हैं।

• कम लागत:ट्रांससीवर घटकों को समाप्त करता है, सामग्री के बिल को कम करता है।
• शून्य अतिरिक्त विलंबताःनिष्क्रिय संचरण न्यूनतम संकेत विलंब सुनिश्चित करता है।
• कम बिजली बजटःसक्रिय ऑप्टिक्स के लिए कई वाट के मुकाबले प्रति छोर <0.1W की खपत होती है।
• उच्च विश्वसनीयताःकोई ऑप्टिकल इंटरफेस साफ या विफल करने के लिए।
• आसान केबल प्रबंधनःLSZH जैकेट, लचीला मोड़ त्रिज्या उच्च घनत्व रैक में रूटिंग को सरल बनाता है।

हांगकांग स्टारसर्ज समूह वैश्विक वितरण और बहुभाषी तकनीकी सहायता प्रदान करता है। प्रत्येक MCP1600-E001E30 केबल में 1 वर्ष की सीमित हार्डवेयर वारंटी होती है जो भागों की मरम्मत या प्रतिस्थापन को कवर करती है।पूर्व बिक्री इंजीनियरिंग परामर्श, संगतता सत्यापन, और बिक्री के बाद आरएमए सेवाएं उपलब्ध हैं।

• सिग्नल के बिगड़ने से बचने के लिए न्यूनतम मोड़ त्रिज्या (35.5 मिमी स्थिर मोड़; 71 मिमी दोहराया मोड़) से अधिक न हो।
• स्थापना के दौरान उचित विद्युत स्थैतिक डिस्चार्ज (ईएसडी) सावधानियां सुनिश्चित करें।
• दीर्घकालिक विश्वसनीयता बनाए रखने के लिए निर्दिष्ट केस तापमान (0°C) के भीतर काम करें।
• केवल संगत QSFP56 पोर्टों के साथ प्रयोग करें जो 3.3V आपूर्ति और I2C प्रबंधन का समर्थन करते हैं।

हांगकांग स्टारसर्ज ग्रुप लिमिटेड के बारे में

2008 में स्थापित, स्टारसर्ज नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम एकीकरण समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। सरकार, स्वास्थ्य सेवा, विनिर्माण, शिक्षा,विश्व भर में वित्त और उद्यम ग्राहक, हम नेटवर्क स्विच, एनआईसी, वायरलेस एक्सेस पॉइंट, नियंत्रक, डीएसी केबल और अधिक प्रदान करते हैं। ग्राहक-पहले दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी समर्थन, वैश्विक वितरण सुनिश्चित करता है,और कस्टम सॉफ्टवेयर विकासहमारी अनुभवी तकनीकी टीम ग्राहकों को स्केलेबल, भविष्य के सबूत नेटवर्क बुनियादी ढांचे का निर्माण करने में मदद करती है।

क्यों Starsurge के साथ साझेदारी?बहुभाषी समर्थन, अनुकूलित सोर्सिंग, और कठोर गुणवत्ता नियंत्रण। वॉल्यूम मूल्य निर्धारण या कस्टम डीएसी लंबाई के लिए, हमारे बिक्री इंजीनियरों से संपर्क करें।

आरएफक्यू के लिए संपर्क →

• ✔ सिग्नल अखंडता के लिए आवश्यक लंबाई (1m MCP1600-E001E30) और AWG की पुष्टि करें.
• ✔ स्विच/एडाप्टर पोर्ट प्रकार की पुष्टि करें: पूर्ण 200Gb/s के लिए QSFP56 (HDR) आवश्यक है।
• ✔ रैक के अंदर ऑपरेटिंग तापमान रेंज (0°C से 70°C) की जाँच करें।
• ✔ पूर्ण या प्रतिबंधित हवाई क्षेत्र की स्थापना के लिए LSZH जैकेट अनुपालन सुनिश्चित करें।
• ✔ यदि विशिष्ट डेटासेंटर हैंडलिंग की आवश्यकता हो तो पॉलटैब रंग और अभिविन्यास की पुष्टि करें.
• ✔ बड़े पैमाने पर तैनाती के लिए फैक्ट्री परीक्षण रिपोर्ट का अनुरोध करें।

• MCP1600-E0015E30थोड़ा लंबा रैक कनेक्शन के लिए 1.5m 30AWG संस्करण
• MCP1600-E002E262m 26AWG विस्तारित पहुंच के लिए निष्क्रिय डीएसी

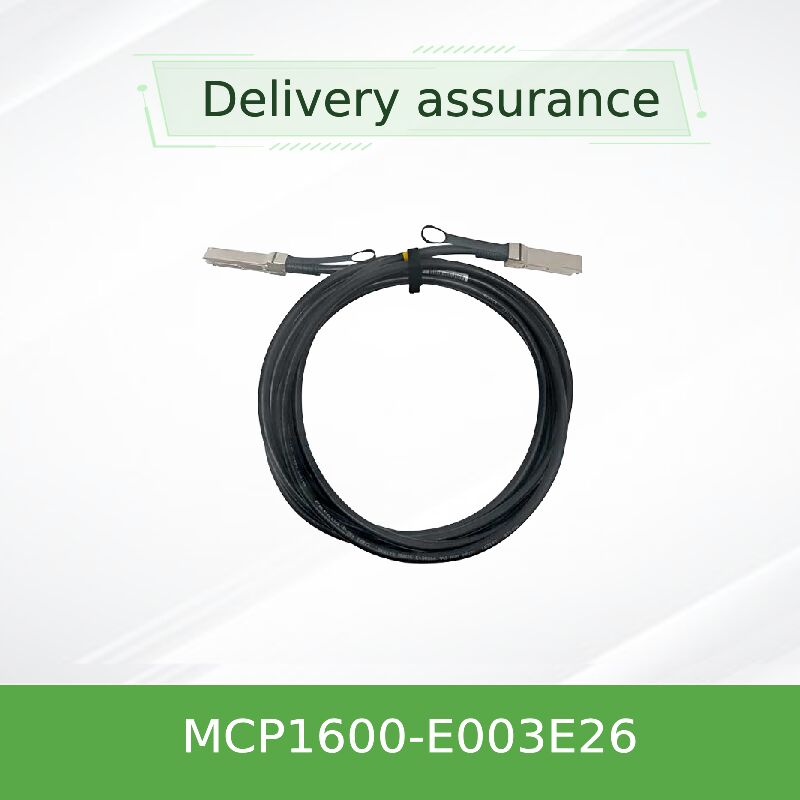

• MCP1600-E003E26अधिकतम निष्क्रिय तांबे की पहुंच के लिए 3m 26AWG निष्क्रिय डीएसी
• NVIDIA Mellanox QM8700 स्विच40 पोर्ट HDR InfiniBand स्विच जोड़े DAC केबलों के लिए आदर्श
