उत्पाद का अवलोकन

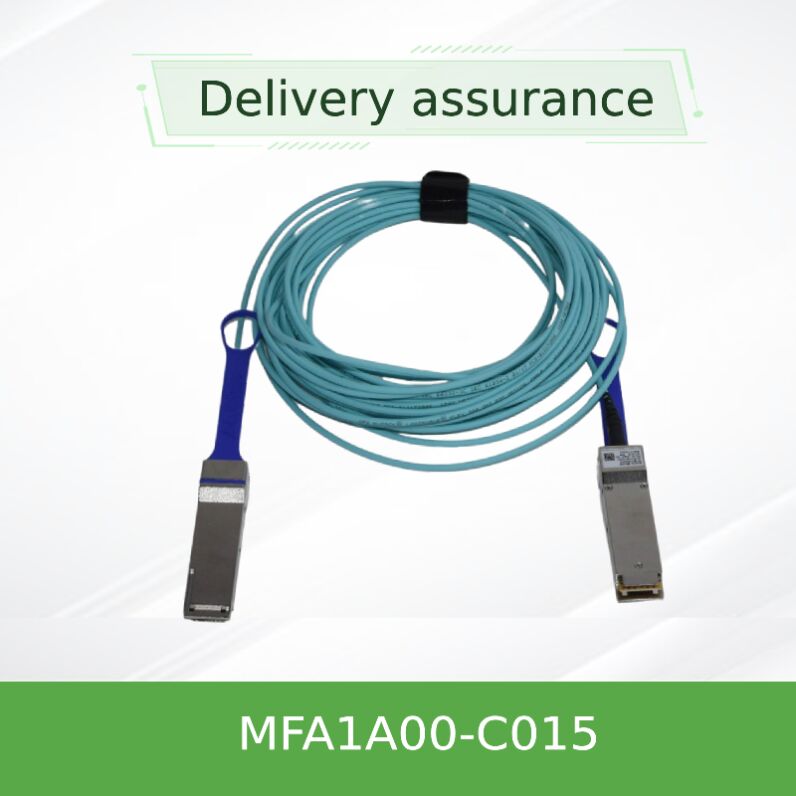

NVIDIA MFA1A00-C015 एक QSFP28 VCSEL आधारित सक्रिय ऑप्टिकल केबल (AOC) है जिसे 100Gb/s ईथरनेट सिस्टम के लिए डिज़ाइन किया गया है। यह प्रत्येक छोर पर चार मल्टीमोड फाइबर ट्रांससीवर को एकीकृत करता है, प्रत्येक 26Gb/s तक काम करता है,100Gb/s की कुल बैंडविड्थ वितरित करनाThe cable offers selectable retiming per lane, programmable input equalization, and output pre-emphasis to ensure signal integrity across distances up to 100 meters. इस केबल में प्रति लेन चयन योग्य रीटाइमिंग, प्रोग्राम करने योग्य इनपुट इक्वेलाइजेशन और आउटपुट प्री-एम्फेसिस की सुविधा है ताकि 100 मीटर तक की दूरी पर सिग्नल की अखंडता सुनिश्चित की जा सके।यह 15 मीटर संस्करण उद्यम और हाइपरस्केल डेटा केंद्रों के भीतर टॉप-ऑफ-रैक (ToR) और मिड-ऑफ-रैक (MoR) वास्तुकला के लिए आदर्श है.

पैसिव कॉपर केबल्स की तुलना में, MFA1A00 सीरीज़ अधिक पहुंच, कम वजन, बेहतर वायु प्रवाह और बेहतर ईएमआई प्रतिरक्षा प्रदान करती है।The hot-pluggable QSFP28 form factor allows easy installation and replacement without system downtime. गर्म प्लग करने योग्य QSFP28 फॉर्म फैक्टर सिस्टम डाउनटाइम के बिना आसान स्थापना और प्रतिस्थापन की अनुमति देता है।.

प्रमुख विशेषताएं

प्रौद्योगिकी: वीसीएसईएल और रिटाइमिंग आर्किटेक्चर

MFA1A00-C015 विश्वसनीय 100Gb/s संचरण प्राप्त करने के लिए मल्टीमोड फाइबर (MMF) के साथ जोड़ा गया वर्टिकल कैविटी सरफेस इमिटिंग लेजर (VCSEL) तकनीक का लाभ उठाता है।चार ऑप्टिकल लेन में से प्रत्येक 25 पर संचालित होता है.78Gb/s (100GbE Ethernet rate) and supports selectable retiming. When retiming is enabled, the internal Clock and Data Recovery (CDR) circuits clean the signal and reduce jitter. जब retiming सक्षम किया जाता है, तो आंतरिक घड़ी और डेटा रिकवरी (CDR) सर्किट सिग्नल को साफ करते हैं और झटके को कम करते हैं।making the cable suitable for longer links and high-density backplanes. केबल को लंबे लिंक और उच्च घनत्व वाले बैकप्लेन के लिए उपयुक्त बनानाप्रोग्राम करने योग्य Tx इनपुट इक्वेलाइजेशन होस्ट बोर्ड के नुकसान की भरपाई करता है, जबकि प्रोग्राम करने योग्य Rx आउटपुट आयाम और पूर्व-अभिव्यक्ति प्राप्त करने वाले SerDes के लिए समायोजित करता है।यह अनुकूली वास्तुकला स्विच और नेटवर्क इंटरफेस कार्ड (एनआईसी) की एक विस्तृत श्रृंखला के साथ सहकार्यता सुनिश्चित करती है.

विशिष्ट तैनाती

• टॉप-ऑफ-रैक (ToR) से सर्वर कनेक्शन 100GbE लीफ-स्पिन कपड़े में
• एक ही पंक्ति के भीतर स्विच-टू-स्विच शॉर्ट-रेंज इंटरकनेक्ट
• उच्च-प्रदर्शन कंप्यूटिंग (HPC) क्लस्टर जिन्हें कम विलंबता, उच्च बैंडविड्थ लिंक की आवश्यकता होती है
• डेटा सेंटर रीढ़-पत्ती वास्तुकला जहां ईएमआई प्रतिरक्षा महत्वपूर्ण है
• 100GbE अपलिंक के साथ एंटरप्राइज़ कोर एग्रीगेशन लेयर्स

संगतता

MFA1A00-C015 SFF-8665 के अनुरूप मानक QSFP28 बंदरगाहों के साथ संगत है। यह 100GbE स्विच प्लेटफार्मों (NVIDIA स्पेक्ट्रम, Mellanox, साथ ही Cisco, Arista,Juniper) और 100GbE नेटवर्क इंटरफ़ेस कार्ड (NVIDIA ConnectX series)InfiniBand वातावरणों के लिए, EDR-अनुकूलित आदेश कोड (MFA1A00-Exxx) का उपयोग करें।providing backward compatibility for 40GbE and 25GbE links 40GbE और 25GbE लिंक के लिए पीछे की संगतता प्रदान करना.

विनिर्देश

पूर्ण अधिकतम रेटिंग

परिचालन विनिर्देश

इलेक्ट्रिकल और केबल मैकेनिकल

uide MFA1A00 सीरीज

NVIDIA सक्रिय ऑप्टिकल केबल के फायदे

सेवा एवं सहायता

As a technology-driven provider, Hong Kong Starsurge Group Co., Limited offers full lifecycle support including pre-sales compatibility validation, custom length ordering (subject to MOQ), और अन्य सुविधाओं के साथ।और बिक्री के बाद आरएमए सेवाएंहमारी तकनीकी टीम फर्मवेयर चेक, रीटाइमिंग कॉन्फ़िगरेशन, और आपके मौजूदा नेटवर्क में एकीकरण के साथ सहायता कर सकती है।मेमोरी मैप अनुप्रयोग नोट्स, और अनुपालन रिपोर्ट).

अक्सर पूछे जाने वाले प्रश्न

सावधानी और हैंडलिंग

• Class 1 laser product per IEC 60825-1/2 and 21 CFR 1040. लेजर एपर्चर के प्रत्यक्ष संपर्क से बचें.
• फाइबर क्षति और ऑप्टिकल हानि को रोकने के लिए न्यूनतम मोड़ त्रिज्या (30 मिमी) से अधिक न करें।
• स्थापना के दौरान उचित ईएसडी हैंडलिंग सुनिश्चित करें; कलाई का पट्टा या ग्राउंड उपकरण का उपयोग करें।
• Operate within specified case temperature range (0°C से 70°C तक)
• सफाई के लिए, सूखे lint-मुक्त कपड़े का उपयोग करें; ऑप्टिकल कनेक्टर्स पर तरल सॉल्वैंट्स का उपयोग न करें।
