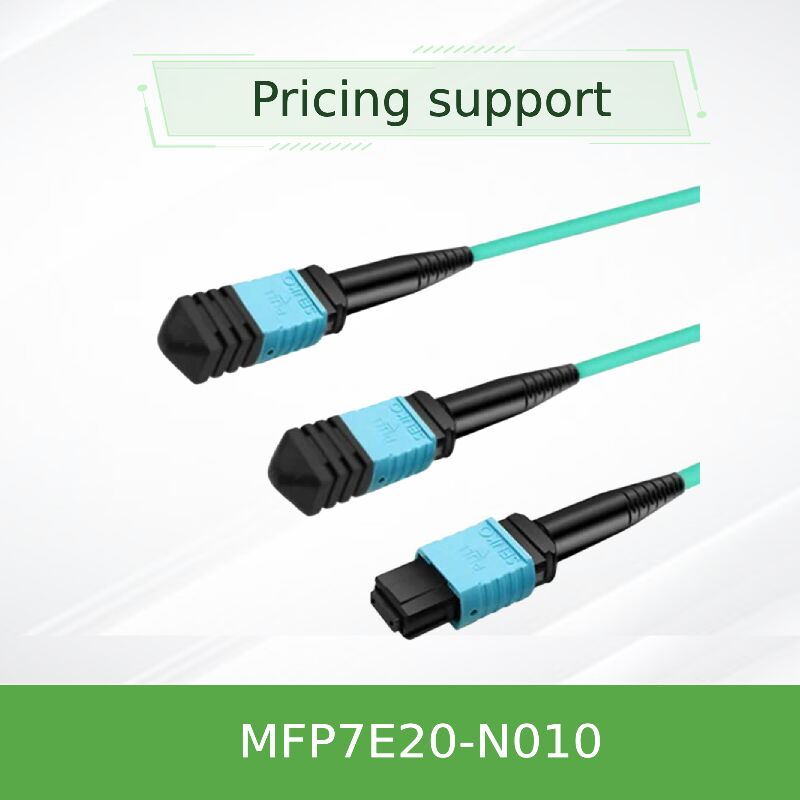

NVIDIA MFP7E20-N010 10m ऑप्टिकल स्प्लिटर केबल

MPO-12/APC से डुअल MPO-12/APC | 8-फाइबर मल्टीमोड 400G/800G InfiniBand और ईथरनेट के लिए

NVIDIA MFP7E20-N010 उच्च-घनत्व 400Gb/s और 800Gb/s डेटा सेंटर वातावरण के लिए डिज़ाइन किया गया एक सटीक-इंजीनियर्ड पैसिव फाइबर स्प्लिटर केबल है। यह ट्विन-पोर्ट OSFP ट्रांससीवर से डुअल 400Gb/s OSFP या QSFP112 ट्रांससीवर तक निर्बाध कनेक्टिविटी को सक्षम बनाता है, जो 10-मीटर की पहुंच के साथ NDR InfiniBand और 400GbE अनुप्रयोगों का समर्थन करता है।

मुख्य तथ्य एक नज़र में

उत्पाद अवलोकन

NVIDIA MFP7E20-N010, MFP7E20 श्रृंखला पैसिव ऑप्टिकल स्प्लिटर केबल परिवार का हिस्सा है, जिसे विशेष रूप से अगली पीढ़ी के InfiniBand NDR और 400G ईथरनेट नेटवर्क के लिए इंजीनियर किया गया है। यह 10-मीटर केबल 1:2 फैन-आउट कॉन्फ़िगरेशन की सुविधा देता है, जो एक MPO-12/APC कनेक्टर को दो MPO-12/APC कनेक्टर में परिवर्तित करता है, जिससे ट्विन-पोर्ट OSFP ट्रांससीवर (800Gb/s) ConnectX-7 एडेप्टर या BlueField-3 DPUs में दो अलग-अलग 400Gb/s ट्रांससीवर (OSFP या QSFP112) से जुड़ सकते हैं।

टाइप-B क्रॉसओवर वायरिंग के साथ 8 सक्रिय फाइबर (4 ट्रांसमिट, 4 रिसीव) का उपयोग करते हुए, केबल इष्टतम सिग्नल अखंडता के लिए उचित लेन मैपिंग (पिन 1 → पिन 12) सुनिश्चित करती है। एंगल्ड फिजिकल कॉन्टैक्ट (APC) पॉलिश (8-डिग्री कोण) ऑप्टिकल बैक रिफ्लेक्शन को कम करता है, जो 200G प्रति लेन ट्रांसमिशन में उपयोग की जाने वाली उच्च-गति PAM4 मॉड्यूलेशन योजनाओं के लिए महत्वपूर्ण है।

मुख्य विशेषताएं

• 1:2 फैन-आउट स्प्लिटर डिज़ाइन: एक ट्विन-पोर्ट OSFP (800G) को दो स्वतंत्र 400G लिंक में परिवर्तित करता है।
• MPO-12/APC कनेक्टर: एंगल्ड पॉलिश (8°) उच्च-गति ऑप्टिकल लिंक में बेहतर सिग्नल गुणवत्ता के लिए बैक रिफ्लेक्शन को कम करता है।
• टाइप-B क्रॉसओवर वायरिंग: ट्रांससीवर ऑप्टिकल लेन असाइनमेंट प्रति सही लेन संरेखण (पिन 1 से पिन 12) सुनिश्चित करता है।
• 8 सक्रिय फाइबर: ट्रांसमिट के लिए 4 फाइबर, रिसीव के लिए 4; 4 निष्क्रिय फाइबर स्ट्रेंथ मेंबर के रूप में कार्य करते हैं।
• उच्च-ड्यूरेबिलिटी निर्माण: आसान इंस्टॉलेशन और रिलीज के लिए पुश-पुल लैचिंग के साथ लचीला गोल LSZH जैकेट।
• उद्योग अनुपालन: विश्वसनीयता के लिए IEC 61754-7, GR-1435, और Telcordia मानकों को पूरा करता है।
• प्रोटोकॉल एग्नोस्टिक: InfiniBand NDR/HDR, ईथरनेट 400GbE, और NVLink प्रोटोकॉल का समर्थन करता है।

ऑप्टिकल टेक्नोलॉजी और सिग्नल इंटीग्रिटी

MFP7E20-N010, 8-डिग्री एंगल्ड एंड फेस के साथ MPO-12/APC कनेक्टर का उपयोग करता है। यह प्रिसिजन पॉलिश ऑप्टिकल रिटर्न लॉस (≥35 dB) को काफी कम करता है, जिससे लेजर स्रोत में वापस प्रवेश करने वाले परावर्तित प्रकाश के कारण होने वाले सिग्नल डिस्टॉर्शन को रोका जा सकता है। यह 200G प्रति लेन ट्रांसमिशन में उपयोग की जाने वाली PAM4 मॉड्यूलेशन के लिए विशेष रूप से महत्वपूर्ण है, जहां सिग्नल-टू-नॉइज़ रेशियो सर्वोपरि है।

टाइप-B क्रॉसओवर स्कीम यह सुनिश्चित करती है कि लेन 1 से ट्रांसमिट फाइबर स्विच साइड पर लेन 12 के रिसीव फोटोडिटेक्टर के साथ संरेखित हो, जिससे लिंक पर उचित ऑप्टिकल चैनल मैपिंग बनी रहे।

विशिष्ट परिनियोजन

• लीफ-स्पाइन कनेक्शन: NVIDIA Quantum-2 स्विच (ट्विन-पोर्ट OSFP के साथ) को ConnectX-7 एडेप्टर वाले कंप्यूट नोड्स से कनेक्ट करना।
• AI ट्रेनिंग क्लस्टर: 800G स्विच पोर्ट को डुअल 400G GPU सर्वर इंटरफेस से लिंक करना।
• स्टोरेज सिस्टम: BlueField-3 DPUs के साथ उच्च-प्रदर्शन स्टोरेज को इंटरकनेक्ट करना।
• डेटा सेंटर टॉप-ऑफ-रैक: उच्च-घनत्व कोर स्विच से कई ToR स्विच या सर्वर तक फैन-आउट।
• मल्टी-प्रोटोकॉल वातावरण: संगत ट्रांससीवर का उपयोग करके मिश्रित InfiniBand और ईथरनेट फैब्रिक।

संगतता और ट्रांससीवर पेयरिंग

MFP7E20-N010 को NVIDIA के उच्च-गति ऑप्टिकल ट्रांससीवर के पोर्टफोलियो के साथ काम करने के लिए डिज़ाइन किया गया है:

नोट: ट्विन-पोर्ट OSFP ट्रांससीवर पर दोनों पोर्ट को एक ही केबल प्रकार का उपयोग करना चाहिए (या तो स्प्लिटर या स्ट्रेट)। मिश्रण की अनुमति नहीं है।

तकनीकी विनिर्देश

चयन गाइड: MFP7E20 सीरीज लंबाई विकल्प

MFP7E20-N010 के लाभ

• अनुकूलित 10m पहुंच: आधुनिक डेटा सेंटर में विशिष्ट रैक-टू-रैक दूरियों के लिए आदर्श।
• NVIDIA-योग्य प्रदर्शन: आउट-ऑफ-बॉक्स विश्वसनीयता और InfiniBand NDR विनिर्देशों के अनुपालन को सुनिश्चित करने के लिए कारखाने में परीक्षण किया गया।
• स्थान-कुशल डिज़ाइन: लचीला 3 मिमी गोल जैकेट पुश-पुल टैब के साथ केबल प्रबंधन और इंस्टॉलेशन को सरल बनाता है।
• भविष्य-प्रूफ: 200G प्रति फाइबर PAM4 मॉड्यूलेशन का समर्थन करता है, अगली पीढ़ी के 1.6T परिनियोजन के लिए तैयार।
• सुरक्षा अनुपालन: LSZH जैकेट आग लगने की स्थिति में जहरीले उत्सर्जन को कम करता है, संलग्न डेटा सेंटर स्थानों के लिए आदर्श।

हांगकांग स्टारसर्ज द्वारा सेवा और सहायता

2008 से नेटवर्क इंफ्रास्ट्रक्चर के एक अनुभवी प्रदाता के रूप में, स्टारसर्ज आपकी केबलिंग आवश्यकताओं का पूरी तरह से समर्थन सुनिश्चित करता है:

• पूर्ण पता लगाने की क्षमता के साथ वास्तविक NVIDIA ऑप्टिकल केबल।
• केबल की लंबाई और ट्रांससीवर मिलान पर पूर्व-बिक्री तकनीकी मार्गदर्शन।
• सुरक्षित पैकेजिंग के साथ वैश्विक शिपिंग।
• बिक्री के बाद समर्थन और वारंटी सहायता।
• थोक आदेश छूट और कस्टम लंबाई पूछताछ का स्वागत है।

खरीदार चेकलिस्ट

• ट्रांससीवर संगतता सत्यापित करें (स्विच साइड पर ट्विन-पोर्ट OSFP, एडेप्टर साइड पर 400G OSFP/QSFP112)।
• केबल लंबाई की आवश्यकता की पुष्टि करें: 10m अधिकांश इंट्रा-रो दूरियों के लिए उपयुक्त है।
• सुनिश्चित करें कि MPO-12/APC कनेक्टर का उपयोग किया जाता है (हरा शेल) - UPC (नीला शेल) के साथ संगत नहीं है।
• इंस्टॉलेशन के दौरान उचित सफाई उपकरण और डस्ट कैप प्रबंधन की योजना बनाएं।
• ऑपरेटिंग वातावरण की जाँच करें: 0°C से 70°C, आर्द्रता 10-85% गैर-संक्षेपण।

हैंडलिंग और इंस्टॉलेशन सावधानियां

• डस्ट कैप को लगा रहने देंकनेक्टर संदूषण को रोकने के लिए डालने से ठीक पहले।
• हमेशा साफ करेंमेटिंग से पहले उपयुक्त ऑप्टिकल क्लीनर का उपयोग करके केबल कनेक्टर और ट्रांससीवर रिसेप्टेकल्स दोनों।
• तंग मोड़ों से बचें– फाइबर क्षति और सिग्नल हानि को रोकने के लिए बेंड रेडियस ≥30mm बनाए रखें।
• ESD सावधानियां– जबकि केबल स्वयं निष्क्रिय है, यह ESD-संवेदनशील ट्रांससीवर में प्लग होता है; ग्राउंडेड वर्कस्टेशन का उपयोग करें।
• APC और UPC कनेक्टरों को न मिलाएं– 8° कोण अंतर उचित मेटिंग को रोकता है और कनेक्टर को नुकसान पहुंचा सकता है।
• तरल पदार्थों से दूर रखेंऔर अत्यधिक धूल।

अक्सर पूछे जाने वाले प्रश्न
