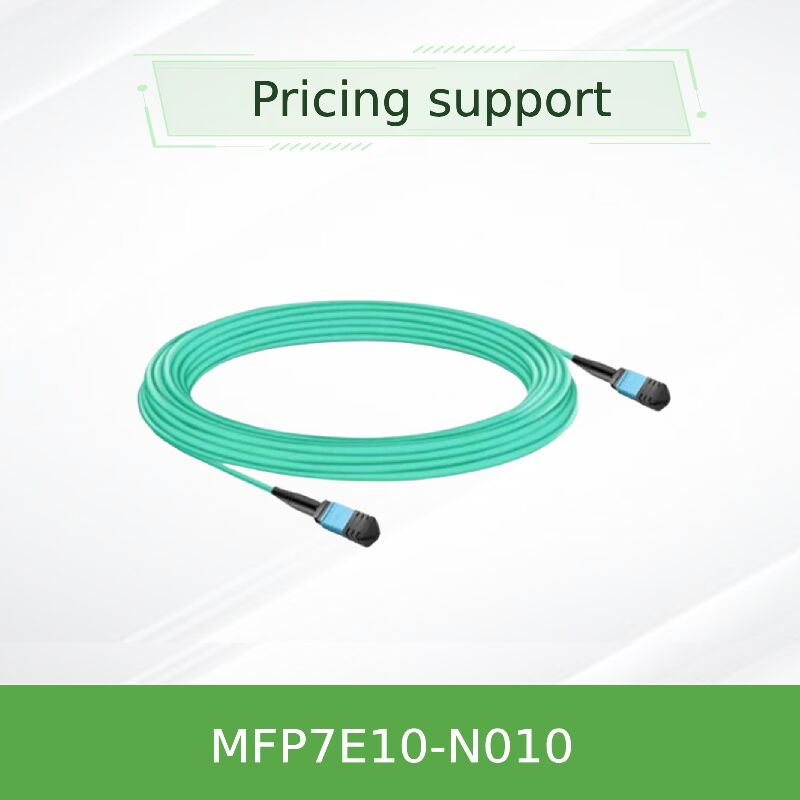

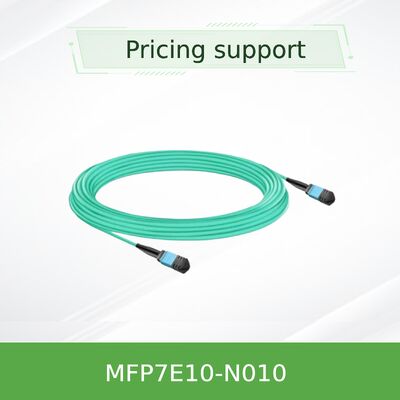

NVIDIA MFP7E10-N010 10m MPO APC मल्टीमोड फाइबर केबल इन्फिनीबैंड और ईथरनेट

NVIDIA MFP7E10-Nxxx श्रृंखला में MPO-12/APC कनेक्टर वाले पैसिव ऑप्टिकल मल्टीमोड केबल शामिल हैं, जो 12-फाइबर ऐरे में से 8 एक्टिव फाइबर का लाभ उठाते हैं। MFP7E10-N010 एक मानक 10-मीटर लंबाई प्रदान करता है, जो टॉप-ऑफ-रैक (ToR) स्विच से सर्वर कनेक्शन के लिए आदर्श है, जो रैक के भीतर या आसन्न पंक्तियों में होता है। विशेष रूप से NVIDIA के हाई-स्पीड नेटवर्किंग इकोसिस्टम के लिए डिज़ाइन किया गया है, यह 800Gb/s ट्विन-पोर्ट OSFP ट्रांसीवर के साथ-साथ 400Gb/s सिंगल-पोर्ट OSFP और QSFP112 मॉड्यूल का समर्थन करता है। 8-डिग्री पॉलिश के साथ एंगल्ड पॉलिशड कनेक्टर (APC) बैक रिफ्लेक्शन को नाटकीय रूप से कम करता है, जो 50G, 100G प्रति लेन आर्किटेक्चर में उपयोग किए जाने वाले PAM4 मॉड्यूलेशन के लिए सिग्नल अखंडता सुनिश्चित करता है।

यह टाइप-बी क्रॉसओवर फाइबर मैपिंग (पिन 1 से पिन 12) अतिरिक्त पोलरिटी प्रबंधन के बिना ट्रांसीवर के बीच सीधा अटैचमेंट सक्षम करता है, जिससे परिनियोजन सरल हो जाता है। हर केबल को Telcordia GR-1435 और IEC 61754-7 विनिर्देशों को पूरा करने के लिए फ़ैक्टरी-परीक्षण किया जाता है, जो आउट-ऑफ-द-बॉक्स विश्वसनीयता की गारंटी देता है।

• संरेखण छिद्रों के साथ MPO-12/APC फीमेल कनेक्टर - ट्रांसीवर संरेखण पिन के साथ संगत
• 8 एक्टिव मल्टीमोड फाइबर (50/125 µm) जिसमें 4 अप्रयुक्त फाइबर स्ट्रेंथ मेंबर के रूप में हैं
• क्रॉसओवर टाइप-बी पोलरिटी: पैच कॉर्ड रिवर्सल की आवश्यकता को समाप्त करता है
• लचीला गोल LSZH (लो स्मोक जीरो हैलोजन) / OFNR जैकेट - मल्टीमोड पहचान के लिए एक्वा रंग
• इन्फिनीबैंड NDR, ईथरनेट 400GbE/800GbE और NVLink प्रोटोकॉल का समर्थन करता है
• त्वरित रिलीज और सुरक्षित मेटिंग के लिए पुश-पुल लैचिंग तंत्र
• ऑपरेटिंग तापमान: 0°C से 70°C; भंडारण: -40°C से 85°C
• हाई-स्पीड PAM4 सिग्नल के लिए अनुकूलित लो इंसर्शन लॉस प्रोफाइल

MPO-12/APC कनेक्टर एंड फेस में 8-डिग्री एंगल्ड पॉलिश की सुविधा है, जो ऑप्टिकल बैक रिफ्लेक्शन को कम करता है जो हाई-स्पीड लिंक में ट्रांसमीटर अस्थिरता और बिट त्रुटियों का कारण बन सकता है। अल्ट्रा फिजिकल कॉन्टैक्ट (UPC) कनेक्टर के विपरीत, जो आमतौर पर लोअर-स्पीड अनुप्रयोगों में उपयोग किए जाते हैं, APC रिटर्न लॉस ≥35 dB सुनिश्चित करता है, जो 100G PAM4 और उससे आगे के लिए महत्वपूर्ण है। केबल की टाइप-बी (क्रॉसओवर) टोपोलॉजी एक छोर पर ट्रांसमिट लेन को विपरीत ट्रांसीवर पर रिसीव लेन से मैप करती है - लेन 1 (ट्रांसमिट) लेन 12 (रिसीव) से जुड़ती है, लेन 2 से लेन 11, आदि। यह बाहरी एडेप्टर के बिना सीधे इंटरकनेक्ट के लिए IEC 61754-7 द्वारा अनुशंसित मानक MPO पिनआउट से मेल खाता है।

• स्विच-टू-स्विच लिंक: एग्रीगेटेड थ्रूपुट के लिए दो MPO-12/APC पोर्ट का उपयोग करके ट्विन-पोर्ट OSFP स्विच (800G) कनेक्ट करें।
• स्विच-टू-एडाप्टर: OSFP या QSFP112 ट्रांसीवर के माध्यम से NVIDIA ConnectX-7 नेटवर्क एडेप्टर या BlueField-3 DPU कनेक्ट करें।
• डेटा सेंटरों में स्पाइन-लीफ आर्किटेक्चर जिन्हें 50-मीटर मल्टीमोड रीच (4 कनेक्टर जंक्शन तक) की आवश्यकता होती है।
• NVLink फैब्रिक एक्सटेंशन के साथ हाई-परफॉरमेंस कंप्यूटिंग (HPC) और स्टोरेज डिसएग्रीगेशन।

NVIDIA ट्रांसीवर और नेटवर्किंग हार्डवेयर के साथ निर्बाध इंटरऑपरेबिलिटी के लिए डिज़ाइन और मान्य। संगत:

नोट: केबल सख्ती से MPO-12/APC कनेक्टर के साथ संगत है। MPO-12/UPC (ब्लू शेल) कनेक्टर के साथ मेट न करें क्योंकि पॉलिश मिसमैच भौतिक क्षति और सिग्नल क्षरण का कारण बन सकता है।

NVIDIA विभिन्न रैक घनत्व और कैंपस इंटरकनेक्ट्स के अनुरूप कई लंबाई प्रदान करता है। सटीक पहुंच आवश्यकताओं के आधार पर चुनें:

सभी केबल लंबाई सहनशीलता (L≥5m के लिए ±2%) को छोड़कर समान यांत्रिक और ऑप्टिकल विनिर्देश साझा करते हैं।

• एंड-टू-एंड सत्यापन: प्रत्येक केबल को गारंटीकृत इंटरऑपरेबिलिटी और लिंक मार्जिन के लिए NVIDIA ट्रांसीवर के साथ जोड़ा जाता है।
• कम कुल स्वामित्व लागत: पैसिव डिज़ाइन बिजली की खपत को समाप्त करता है, डेटा सेंटरों में कूलिंग ओवरहेड को कम करता है।
• स्थायित्व और सुरक्षा: LSZH जैकेट आग लगने की स्थिति में जहरीले धुएं को कम करता है; राइजर इंस्टॉलेशन के लिए OFNR रेटेड।
• प्रेसिजन निर्माण: फ़ैक्टरी-पॉलिश APC कनेक्टर लगातार ज्यामिति के साथ दोहराने योग्य लो लॉस सुनिश्चित करते हैं।
• वारंटी और समर्थन: डायरेक्ट NVIDIA संगतता समस्या निवारण जटिलता को कम करती है।

हांगकांग स्टारसर्ज ग्रुप आपूर्ति श्रृंखला सेवाएं प्रदान करता है, जिसमें थोक खरीद, कस्टम लेबलिंग और विश्वव्यापी शिपिंग शामिल है। हमारी तकनीकी टीम पोलरिटी योजना, लिंक बजट गणना और परिनियोजन सत्यापन में सहायता करती है। RMA या फर्मवेयर संगतता प्रश्नों के लिए, हमारे समर्थन डेस्क से संपर्क करें networking-support@nvidia.com या सीधे अपने स्टारसर्ज बिक्री प्रतिनिधि के माध्यम से संपर्क करें।

• ऑप्टिकल एंड फेस के संदूषण को रोकने के लिए स्थापना के क्षण तक डस्ट कैप न हटाएं।
• न्यूनतम बेंड रेडियस 30 मिमी से अधिक न करें; तंग मोड़ माइक्रो-बेंडिंग लॉस और स्थायी फाइबर क्षति का कारण बन सकते हैं।
• हालांकि केबल गैर-प्रवाहकीय और ईएसडी असंवेदनशील है, यह ईएसडी-संवेदनशील ट्रांसीवर के साथ मेट करता है - हैंडलिंग के दौरान मानक ईएसडी सावधानियों का पालन करें।
• कभी भी MPO-12/APC (हरा शेल) को MPO-12/UPC (नीला शेल) कनेक्टर के साथ न मिलाएं; बेमेल पॉलिश सही ढंग से नहीं बैठेंगे और संरेखण पिन को नुकसान पहुंचा सकते हैं।
• फेरूल सफाई के लिए केवल आइसोप्रोपिल अल्कोहल और लिंट-फ्री वाइप्स या समर्पित MPO क्लीनर का उपयोग करें।

हांगकांग स्टारसर्ज ग्रुप कंपनी लिमिटेड नेटवर्क हार्डवेयर, आईटी सेवाओं और सिस्टम इंटीग्रेशन समाधानों का एक प्रौद्योगिकी-संचालित प्रदाता है। 2008 में स्थापित, कंपनी दुनिया भर में नेटवर्क स्विच, NIC, वायरलेस एक्सेस पॉइंट, कंट्रोलर, केबल और संबंधित नेटवर्किंग उपकरण सहित उत्पादों के साथ ग्राहकों की सेवा करती है। एक अनुभवी बिक्री और तकनीकी टीम द्वारा समर्थित, स्टारसर्ज सरकारी, स्वास्थ्य सेवा, विनिर्माण, शिक्षा, वित्त और उद्यम जैसे उद्योगों का समर्थन करता है। कंपनी IoT समाधान, नेटवर्क प्रबंधन प्रणाली, कस्टम सॉफ्टवेयर विकास, बहुभाषी समर्थन और वैश्विक वितरण भी प्रदान करती है। ग्राहक-प्रथम दृष्टिकोण के साथ, स्टारसर्ज विश्वसनीय गुणवत्ता, उत्तरदायी सेवा और अनुरूप समाधानों पर ध्यान केंद्रित करता है जो ग्राहकों को कुशल, स्केलेबल और भरोसेमंद नेटवर्क इंफ्रास्ट्रक्चर बनाने में मदद करते हैं।

आधिकारिक NVIDIA पार्टनर: स्टारसर्ज पूर्ण आपूर्ति श्रृंखला पारदर्शिता और तेज डिलीवरी के साथ वास्तविक NVIDIA केबल, ट्रांसीवर और नेटवर्किंग घटक प्रदान करता है।

• कनेक्टर प्रकार की पुष्टि करें: दोनों सिरों पर MPO-12/APC (फीमेल) - हरा शेल।
• लिंक दूरी सत्यापित करें: OM3 30 मीटर तक का समर्थन करता है; OM4 50 मीटर तक का समर्थन करता है (4 कनेक्शन के साथ)।
• सुनिश्चित करें कि ट्रांसीवर टाइप-बी क्रॉसओवर पोलरिटी के साथ संगत हैं; NVIDIA ऑप्टिक्स को डायरेक्ट अटैच के लिए टाइप-बी की आवश्यकता होती है।
• जांचें कि आपके पैच पैनल, यदि उपयोग किए जाते हैं, भी MPO/APC हैं और पोलरिटी मैपिंग बनाए रखते हैं।
• रखरखाव के लिए उपयुक्त MPO क्लीनर और डस्ट कैप स्टॉक करें।

• NVIDIA MMA4Z00-NS – स्विच के लिए ट्विन-पोर्ट OSFP 800G DR8 ट्रांसीवर
• NVIDIA MMA1Z00-NS400 – ConnectX-7 एडेप्टर के लिए QSFP112 400G DR4 ट्रांसीवर
• NVIDIA MFP7E20 सीरीज – लंबी पहुंच के लिए एक्टिव ऑप्टिकल केबल (AOC)
• MPO-12/APC से MPO-12/APC बल्कहेड एडाप्टर – एक्सटेंशन और पैनल माउंटिंग के लिए
